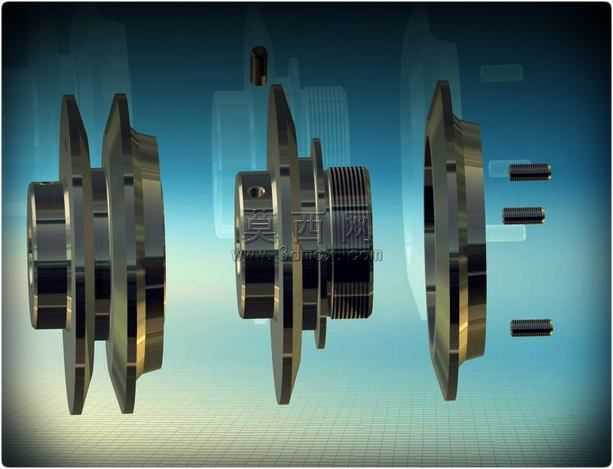

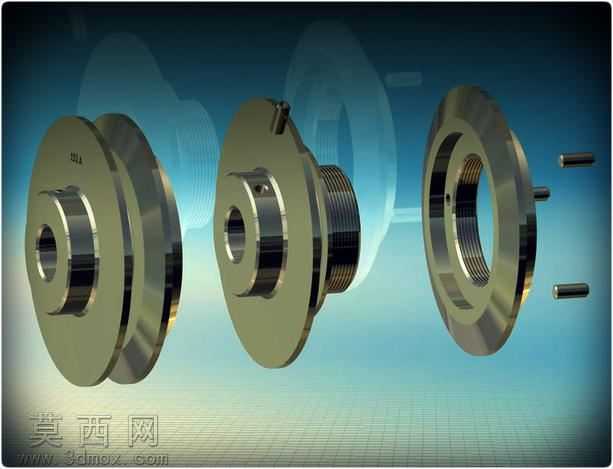

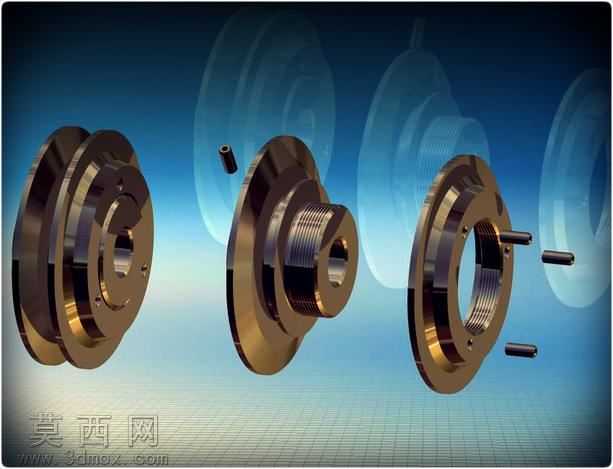

本作品为可拆分结构的变径皮带轮三维建模设计,整体采用多组件组合式结构设计,通过三维建模软件完成全参数化的零件建模与整体装配,完整还原了该类变径皮带轮的装配逻辑与结构细节。建模过程中首先对皮带轮的各个拆分组件进行独立参数绘制,严格遵循设计尺寸要求,滑轮直径设定为152毫米,配套连接轴直径为30毫米,保证各组件的尺寸公差符合机械装配的配合要求。在零件建模阶段,对轮体的带槽结构进行了精细化绘制,精准还原带槽的弧度、深度与表面粗糙度特征,确保带槽与传动皮带的配合面符合传动工况的接触要求;对轮体上的连接销孔、定位结构进行了精准的位置约束,保证拆分后的各组件在装配时能够实现精准对位,避免装配错位带来的传动偏心问题。材质与渲染环节,针对金属轮体采用了抛光合金钢材质进行材质赋予,调整金属材质的反射率、粗糙度与环境光遮蔽参数,还原金属机加工零件的真实金属质感,对连接销等小型紧固件采用发黑处理的金属材质,区分不同零件的表面处理工艺差异;渲染阶段采用渐变蓝调工业展示背景,添加柔和的环境光与定向补光,突出轮体的金属光泽与结构轮廓,通过爆炸视图的展示形式,将拆分后的三个轮体组件与配套连接销沿装配轴向依次排布,清晰呈现各组件的相对位置与装配关系,让观看者能够直观理解该变径皮带轮的拆分结构与组装逻辑。设计思路上,该变径皮带轮采用分体组合式结构,区别于传统一体式皮带轮,可通过拆分组件实现一定范围内的皮带轮有效直径调整,适配不同传动比的使用需求,同时分体式结构更便于后期的部件更换与维护,当局部带槽出现磨损时无需更换整个轮体,仅需替换对应磨损组件即可,有效降低设备维护成本;各组件之间通过圆柱定位销实现周向与轴向的定位固定,保证传动过程中各组件同步转动,不会出现相对滑移,确保传动过程的稳定性与可靠性。建模过程中对所有的倒角、圆角等工艺特征进行了完整还原,避免出现尖锐棱角的建模错误,符合机械加工的工艺要求,整体装配完成后进行了全局干涉检查,确认各组件之间不存在装配干涉问题,保证模型可直接用于后续的工程图导出、装配模拟以及3D打印验证等场景。
