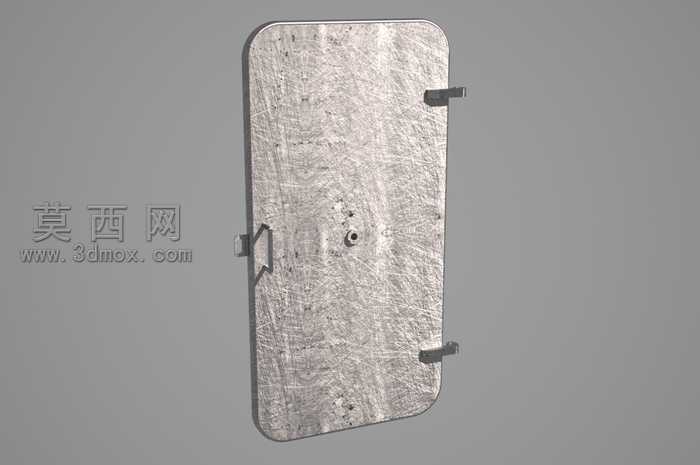

未装启闭机构的典型水密门结构模型

本模型为未装配启闭操作机构的典型水密门三维设计成果，建模阶段以船用舱室水密隔断构件的实际尺寸比例为基准，先通过草图绘制勾勒门板的圆角矩形外轮廓，采用拉伸特征生成门板基础实体，门板边缘做了适配密封安装的折边结构处理，保证后续装配时可与门框形成贴合的密封接触面。门板表面的做旧金属纹理通过材质编辑器完成调试，模拟铸钢或铝合金门板经长期使用后的磨损、氧化质感，凹凸纹理贴图匹配金属板材的加工肌理，渲染阶段采用三点布光方案，主光源从侧上方投射凸显门板表面的纹理起伏，辅光源弱化阴影死区，环境光补充整体亮度，最终呈现出贴近工业实物的视觉效果。结构设计上，门板侧边预留了三个锁扣安装位，分别位于门板上部、下部与侧边中部，用于后续装配压紧锁止结构，门板中心位置预留了操作机构的安装孔位，当前模型仅完成门板主体与侧边安装铰座的基础结构，未集成开关启闭的联动锁止、操作把手等组件，完整还原了未完成总装的水密门半成品状态。设计思路围绕水密门的核心密封承载功能展开，优先保证门板主体的结构强度与安装位的位置精度，所有安装孔位、铰座的定位尺寸均参照通用船用水密门的行业规范设定，预留的装配接口可兼容常规的压紧式启闭机构，方便后续在此模型基础上拓展装配完整的开关锁止组件，可用于船用舱室部件的结构展示、装配教学演示，也可作为船舶舱室布局三维场景的配套构件使用，模型的几何面做了合理优化，在保证结构特征完整的前提下控制了整体面数，兼顾渲染表现与后续编辑修改的操作流畅度。
