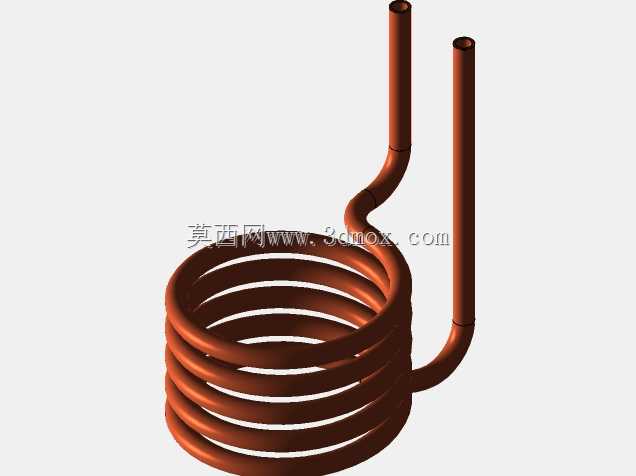

紫铜螺旋式高频感应加热线圈结构

　　这类螺旋紫铜线圈是高频感应加热设备的核心执行部件，日常在金属表面淬火、小件钎焊、小尺寸工件热装配场景里随处可见，和普通绕制电阻丝的加热结构完全不同，它依靠交变电流通过紫铜管时产生的高频交变磁场，让置于线圈内腔的金属工件自身产生涡流发热，不需要和工件直接接触就能实现快速升温，热效率比接触式加热高40%以上，而且加热区域可以通过线圈的绕制形态精准控制，不会出现多余区域过热的问题。

　　从结构设计来看，整个线圈采用空心紫铜管连续绕制而成，螺旋段的内径是核心设计参数，需要比待加热工件的最大外轮廓大3-5mm，间隙太小容易在工件送取过程中刮蹭管壁，破坏线圈表面的绝缘层，间隙太大则会大幅降低磁耦合效率，导致加热速度变慢、电能损耗上升。螺旋段的圈数和总高度直接决定了有效加热区的长度，比如针对轴类零件的表面淬火，螺旋段的有效高度需要覆盖工件需要淬火的轴段长度，同时两端各留出半圈的过渡段，避免加热区两端出现温度陡降的软带区域。

　　线圈两端的引出段采用垂直向上的平直结构，其中一根引出段在靠近螺旋主体的位置做了圆弧弯转处理，避免两根引出管距离过近产生匝间短路，同时平直段的长度需要匹配设备接线端的安装高度，末端保留足够的直管段用来接入设备的冷却回路——因为高频工作时紫铜管本身会产生大量热量，必须在管内通入循环冷却水带走热量，工作时出水温度需要控制在55℃以下，否则会大幅降低紫铜的导电率，甚至出现管壁烧穿的故障。引出段的末端不需要做额外的收口，保持和管身一致的通径即可，方便和设备的水冷快速接头对接，安装时两个引出端的中心距需要和设备输出端的接线柱间距完全匹配，避免强行装配导致铜管出现弯折变形，影响内部冷却水的流通截面积。

　　实际应用中，这类线圈的适配场景非常灵活，小到五金刀具的刃部淬火、小型铜接头的银钎焊，大到小模数齿轮的齿面加热、电机转子的热套装配，都可以通过调整螺旋内径、圈数、引出段角度来适配不同的工件形态。设计时需要注意螺旋段的匝间间隙保持均匀，一般控制在1.5-2倍的铜管壁厚，间隙不均匀会导致对应位置的磁场强度出现偏差，最终造成工件加热温度不均，影响热处理或者焊接的最终质量。另外线圈整体成型后需要在表面做绝缘喷涂处理，避免工作时和工件或者设备机架接触产生打火，损坏设备功率器件。

　　从安装边界来看，线圈安装时螺旋段的中心需要和工件的进给中心完全重合，偏心量不能超过1mm，否则会导致工件圆周方向的加热温度差过大，比如轴类淬火时会出现一侧硬度达标另一侧硬度不足的问题。线圈的外围需要预留至少20mm的安全空间，不能靠近其他金属构件，避免交变磁场在周边金属上产生额外的涡流损耗，同时也防止周边构件被误加热。冷却水的接入方向需要遵循低进高出的原则，也就是从位置较低的引出端进水，位置较高的引出端出水，保证工作时管内始终充满冷却水，不会出现气堵导致局部过热。

　　在实际选型替换时，除了匹配安装尺寸和加热区尺寸，还需要注意铜管的壁厚选择，小功率工况下一般选用1mm壁厚的紫铜管即可，功率超过15kW的工况则需要选用1.5mm以上壁厚的管材，避免长期工作中管壁被冷却水腐蚀或者电腐蚀出现渗漏。线圈绕制完成后需要做0.6MPa的水压保压测试，持续5分钟无渗漏才能投入使用，防止工作时漏水引发设备电气故障。
