多层堆叠式工业信号警示灯塔结构设计

　　在离散制造车间的自动化产线布局中，这类多层堆叠的信号警示装置几乎是每台独立工位设备、单元工段的标准配置，不同于普通民用警示灯具，它的设计完全围绕工业现场的快速识别需求展开。从结构上看，整塔采用竖直同轴堆叠的模块化设计，最底部是圆形安装法兰底座，中心伸出一根金属支撑杆承托上方的灯组单元，每层灯体都是独立的密封腔体，从下到上依次配置蓝、灰、红、黄、绿五层透光罩，不同颜色对应完全不同的设备状态信号，现场操作人员在十米外的作业位置就能通过亮灯颜色快速判断设备运行状态，不需要走到设备操作屏前读取参数。

　　设计之初首先要考虑的是安装边界的适配性，这类警示塔的底座安装孔位完全匹配工业设备顶部的标准安装预留位，支撑杆直径采用行业通用的规格尺寸，既可以直接通过法兰螺丝固定在设备顶面，也可以搭配侧装支架固定在设备防护栏、工位立柱上，整体竖直安装后的总高度控制在常规作业人员站立视线的水平偏上位置，不会因为过高被车间行吊、物料周转箱剐蹭，也不会因为过低被设备周边的工装、待加工工件遮挡视线。每层灯体之间采用卡扣式密封连接结构，不需要额外打胶就能达到车间常规的防尘防水等级，适配机加工车间的切削液飞溅、装配车间的浮尘、焊接车间的少量烟尘等复杂工况，灯体外圈的遮光檐设计可以避免车间顶部照明灯光在灯罩上形成反光，导致操作人员误判亮灯状态。

　　从功能逻辑上看，不同颜色的灯层对应明确的现场信号：绿色常亮代表设备处于正常自动运行状态，黄色常亮代表设备处于待料、调试等待机状态，红色常亮代表设备触发故障报警、安全门被打开等紧急停机状态，蓝色常亮代表设备处于维护、换模等非生产作业状态，灰色层为预留扩展位，可以根据产线需求加装蜂鸣器模块、频闪模块，当设备触发严重故障时，红色灯层配合蜂鸣器发出高分贝提示音，即使在噪音较大的冲压车间、机加工车间，也能让周边的运维人员快速定位故障设备位置。

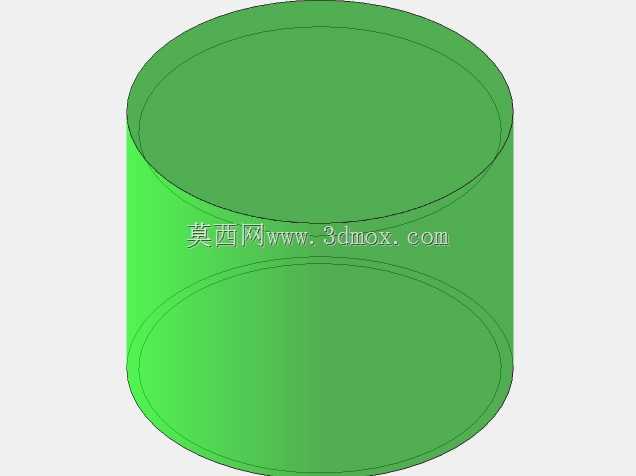

　　建模过程中需要重点关注各层灯体的同轴度公差，因为整塔竖直高度较高，如果每层灯体的连接止口同轴度偏差过大，组装后整塔会出现倾斜，不仅影响外观，长期使用后还会因为应力集中导致连接卡扣断裂。灯体内部的灯板安装槽设计为通用尺寸，既可以适配传统的白炽灯珠，也可以直接替换为LED灯板，不需要修改外部结构件，降低后续的维护改造成本。灯罩的透光部分采用半透明磨砂材质，光线透过时会形成均匀的漫反射效果，不会出现局部亮斑，从车间各个角度观察都能清晰识别亮灯颜色，同时磨砂材质也不容易在表面积累油污、灰尘，日常清洁只需要用干布擦拭即可。

　　在实际产线应用中，这类警示塔的接线全部从支撑杆内部的中空通道走线，外部没有裸露的电线，避免车间内的物料周转车剐蹭电线导致信号中断，底座位置预留标准的航空插头接口，设备出厂前只需要将对应控制线接入航空插头，现场安装时直接插装就能完成接线，不需要在现场拆解灯体布线，大幅缩短设备的现场安装调试周期。考虑到部分洁净车间、恒温恒湿车间的使用需求，灯体的所有结构件都采用阻燃ABS材质，不会在长期使用过程中挥发有害物质，表面没有容易积灰的直角缝隙，完全满足洁净车间的清洁要求。
