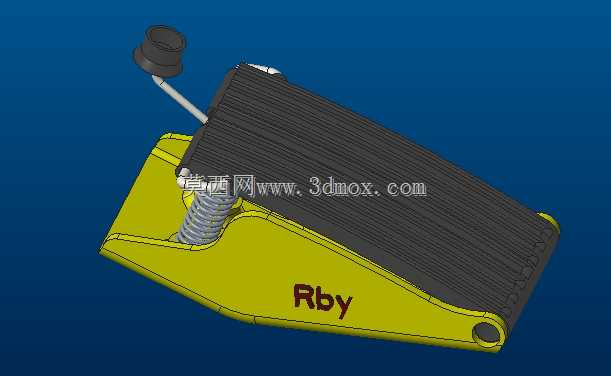

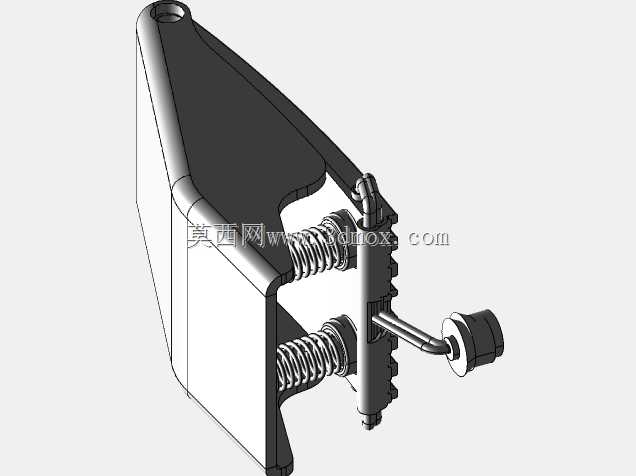

脚踏式控制踏板结构三维设计

　　在工业设备的人机交互操控场景中，脚踏控制部件始终是解放双手、提升操作协同效率的核心结构件，这类踏板常应用在冲压加工设备、焊接工装、液压机具、医疗辅助设备以及小型工程机械的操控回路中，操作人员可通过脚部施力完成触发动作，双手可同步完成工件定位、物料调整等操作，大幅降低多工序并行操作的动作冗余。这款脚踏控制结构的设计，首先围绕实际操作的施力习惯展开，踏板主体的踩踏面做了防滑纹理处理，纹理的凸起高度控制在1.2mm，既保证脚部接触时的摩擦力足够，避免施力过程中打滑，又不会因为纹理过深造成鞋底卡滞，影响操作的流畅性。踏板的支撑底座采用了一体化的弯折成型结构设计，底座的轮廓边缘做了圆弧过渡，避免应力集中造成的结构断裂，

　　底座底部预留了四个安装固定孔位，孔位的中心距按照常用的设备安装台面标准尺寸设计，可直接适配多数工业设备的操作台安装位，不需要额外做转接板加工。结构内部的复位部件采用了圆柱螺旋压缩弹簧，弹簧的刚度参数经过反复校核，既保证踩踏触发后能快速复位，不会出现卡滞延迟，又能控制踩踏所需的施力大小在人体脚部舒适施力区间，避免长时间操作造成的脚部疲劳。踏板的触发端连接了可调式的传动顶杆，顶杆的伸出长度可根据实际安装的触发元件位置进行微调，适配不同行程的微动开关、液压阀顶杆或者气动阀控制端，不需要针对不同的控制元件重新设计连接结构。整个踏板的转动副采用了自润滑衬套结构，衬套嵌入底座的铰接孔内，转动过程中不需要额外加注润滑脂，可适应多粉尘、

　　少量油污的工业车间环境，减少日常维护的工作量。踏板侧面预留了标识刻印区域，可根据实际应用场景标注操作方向、触发功能等提示信息，避免操作人员误操作。从安装边界来看，整个踏板的整体高度控制在110mm以内，底座的占地面积不超过200*120mm，可直接安装在设备台面下方的脚踏区域，不会占用过多的操作空间，也不会因为突出过高造成操作人员绊倒的风险。踩踏行程控制在35mm，符合人体工程学的脚部活动范围，从初始位置到触发位置的行程前段设置了5mm的空行程，避免脚部意外触碰造成的误触发，行程末端设置了硬限位结构，避免过度踩踏造成内部弹簧或者传动部件的过载损坏。传动顶杆的端部做了橡胶缓冲头，在触发接触时可降低撞击噪音，同时补偿少量的安装位置误差，

　　保证触发动作的可靠性。整个结构的受力路径经过优化，踩踏力通过踏板面传递到铰接转轴，再通过弹簧分散到底座支撑结构上，不会让受力直接作用在触发元件上，延长后端控制元件的使用寿命。在不同的应用场景中，这款踏板可通过更换不同刚度的复位弹簧来调整踩踏力度，比如应用在频繁操作的焊接设备上时，可更换刚度稍低的弹簧降低操作强度，应用在重型冲压设备的安全触发回路中时，可更换刚度稍高的弹簧，增加触发的阻力，避免误触带来的安全风险。底座的安装孔位设计成长条可调式，可在小范围内调整安装位置，适配不同设备台面的安装孔偏差，降低现场安装的调整难度。整个结构的外露部件都做了圆角处理，没有尖锐的棱角，避免操作人员在操作过程中被刮蹭受伤，符合工业设备的安全设计规范。
