对置活塞式车用制动卡钳结构设计

　　这款制动卡钳属于盘式制动系统的核心执行部件，主要适配乘用车辆、轻型商用车辆的前轮制动回路，也可根据制动压力参数匹配改装类两轮机车的高性能制动需求，实际装车场景覆盖日常通勤车辆的常规制动、非铺装路面行驶的连续制动工况，以及赛道驾驶场景下的高频高强度制动需求，是将制动管路液压压力转化为制动块夹紧力、最终通过摩擦力实现车轮减速的核心结构件。

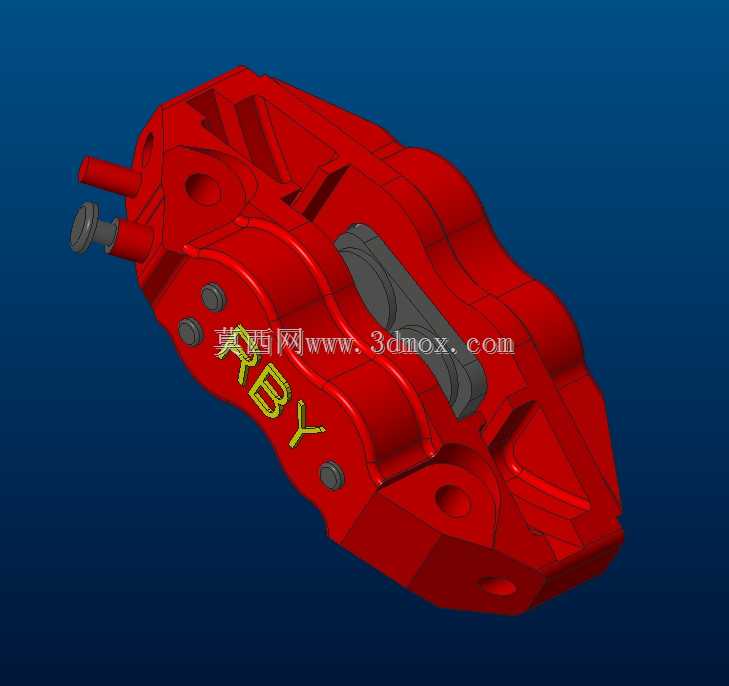

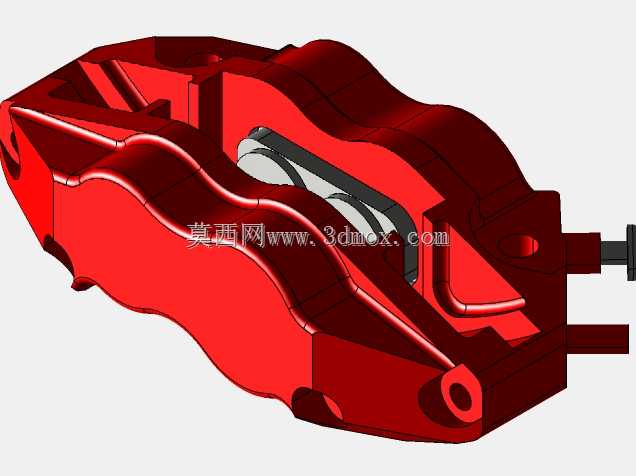

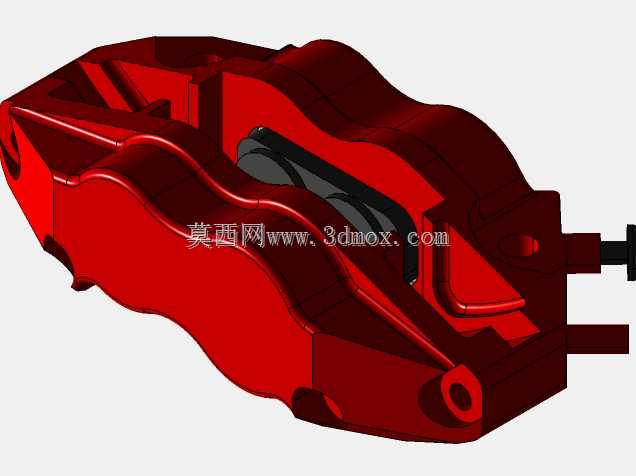

　　从功能实现逻辑来看，该卡钳采用对置活塞布局，区别于传统浮动卡钳的单侧活塞推压结构，两侧对称布置的活塞可在制动液压力输入时同步向制动盘方向伸出，推动两侧摩擦片均匀贴合制动盘盘面，避免浮动卡钳常见的偏磨、制动抖动问题，同时对称受力的结构也能降低制动盘受到的单侧侧向力，延长制动盘的疲劳使用寿命。卡钳本体采用一体化铸造成型后做机加工精加工，流道在铸造阶段直接成型在本体内部，减少外接管路带来的泄漏风险，本体外侧的波浪形加强筋结构并非装饰性设计，而是在有限的安装空间内，通过曲面造型提升本体的结构刚度，同时增大本体与空气的接触面积，强化连续制动过程中的散热效率，避免高温下制动液汽化导致的制动失效问题。

　　设计阶段首先需要匹配目标车型的轮辋安装空间，卡钳的整体外轮廓需要避开轮辋内侧的辐条、转向节的安装凸台以及轮毂轴承的旋转边界，卡钳本体上的两个安装耳孔中心距需要严格匹配转向节上的安装支架定位尺寸，安装耳的衬套过盈量需要控制在合理区间，既保证卡钳安装后的定位精度，又能吸收制动过程中的微小振动，避免制动异响传递到驾驶舱。活塞腔的加工精度直接影响制动性能，腔体内壁的粗糙度、圆柱度需要满足密封件的安装要求，矩形密封圈的沟槽尺寸需要严格匹配密封件的线径，保证活塞回位量的一致性——制动解除时，密封圈的弹性变形可带动活塞回位合适距离，让摩擦片与制动盘之间保持合理的间隙，既避免拖磨导致的行驶阻力增大、摩擦片异常磨损，又保证下次制动时活塞的空行程不会过长，影响制动踏板的脚感一致性。

　　卡钳的进油口位置设计在本体侧面的中上部，可适配不同走向的制动管路布置，避免车辆行驶过程中路面飞溅的石子、泥水直接冲击管路接头，同时进油口的螺纹规格采用通用的制动管标准螺纹，可直接匹配市面上绝大多数车型的制动硬管、软管接头，降低配套适配的成本。卡钳内侧的摩擦片安装槽采用限位卡扣式设计，摩擦片可直接沿导向槽滑入安装，不需要额外的复杂固定结构，售后维修更换摩擦片时不需要完全拆卸卡钳本体，只需要松开导向销即可完成更换，大幅降低后期维护的操作难度。摩擦片背板与卡钳本体的接触位置设计有减震片安装槽，可加装钢制减震片吸收制动过程中的高频振动，减少制动尖叫问题的出现。

　　从受力角度分析，卡钳本体在最大制动压力工况下需要承受数吨的夹紧力，因此本体的壁厚分布经过拓扑优化，在活塞腔周围、安装耳位置、桥部位置做了壁厚加强，而在非受力区域做了减薄处理，在保证结构强度满足1.5倍最大制动压力下无塑性变形的前提下，尽可能降低卡钳的整体重量，减少簧下质量，提升车辆的悬挂响应性能。本体上的排气螺钉位置设计在卡钳安装后的最高点，可保证制动系统排气时完全排出腔体内的空气，避免空气残留导致的制动踏板发软问题。卡钳表面采用耐高温的粉末喷涂处理，可承受连续制动时产生的近300℃高温，不会出现涂层脱落、本体锈蚀的问题，适配多雨、沿海等高腐蚀使用场景。

　　在实际装车匹配时，需要根据目标车型的制动总泵输出压力、制动盘直径、摩擦片摩擦系数来匹配活塞的直径，保证制动踏板力与制动力输出的线性度，避免制动力度过高导致的车轮过早抱死，或是制动力不足导致的制动距离过长。这款卡钳的活塞尺寸、安装距参数适配直径300mm左右的通风制动盘，摩擦片的有效摩擦面积经过计算，可满足1.6吨级车辆在100km/h时速下连续10次全力制动的热衰退要求，制动效能稳定性满足乘用车制动规范的相关要求。卡钳的导向销采用橡胶防尘套密封，可阻挡灰尘、泥水进入销孔内部，避免导向销锈蚀导致的卡钳回位不良问题，防尘套的材质采用耐高低温的氟橡胶，可在-40℃到150℃的环境温度范围内保持弹性，不会出现低温硬化开裂、高温老化失效的问题。
