桌面音响低音炮及配套遥控器外观结构设计

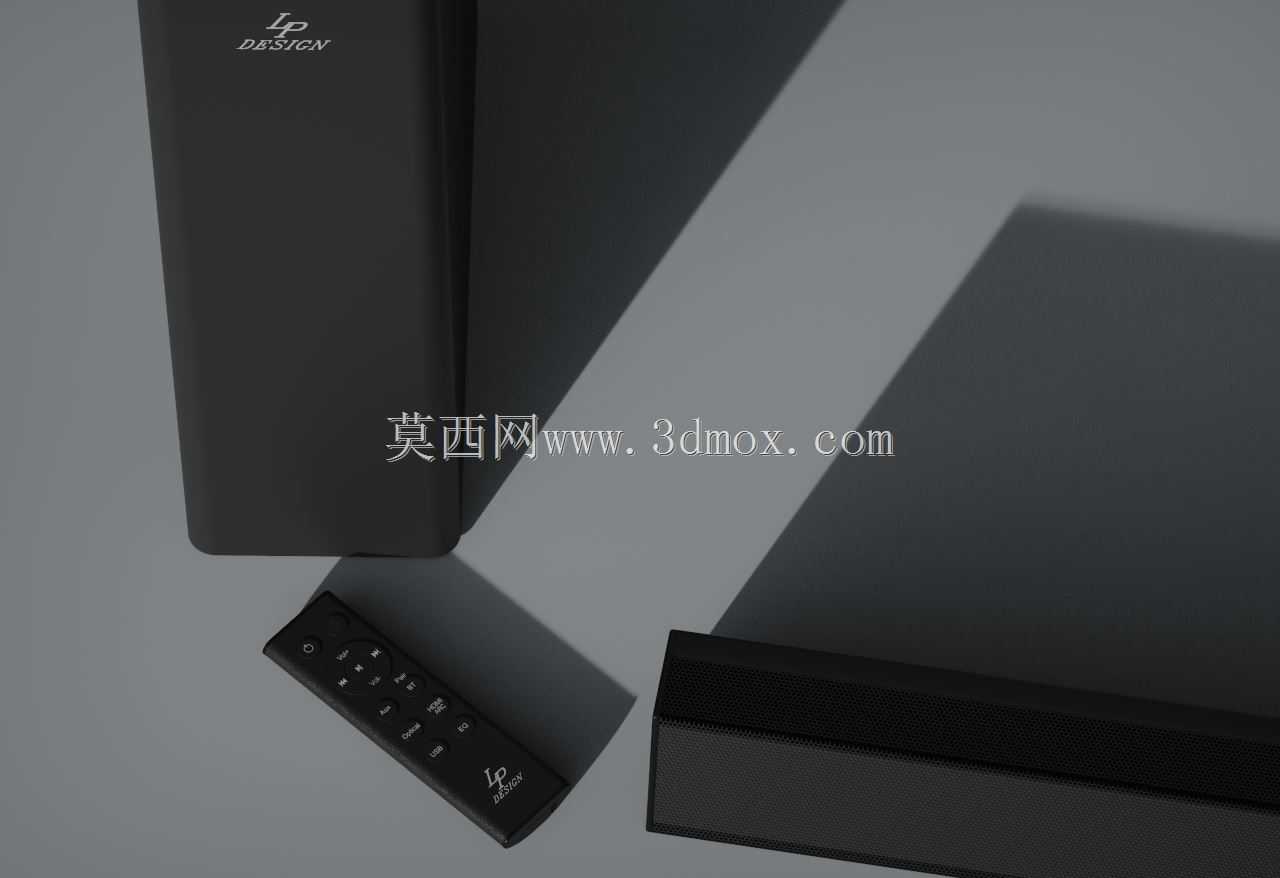

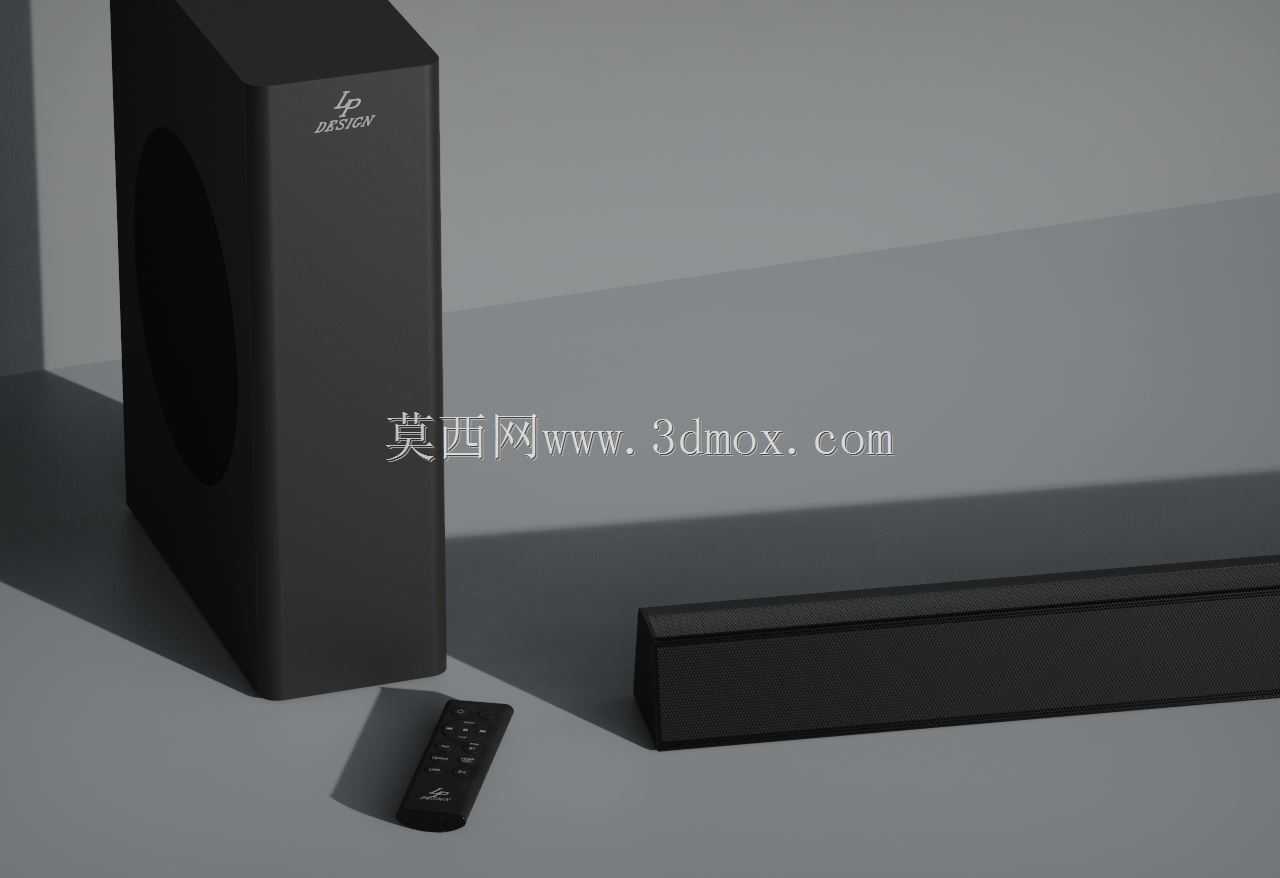

　　做消费电子结构设计快八年，经手的桌面音频类项目不下二十个，这套桌面声条搭配低音炮、红外遥控器的组合，是去年给国内某小众音频品牌做的方案迭代款，当时前后改了七版结构才敲定最终外观。先从实际应用场景说，这类产品核心适配15到25平的居家桌面空间，不管是台式机外接影音、笔记本连会议扩音，还是小户型客厅临时替代家庭影院做音频输出都能覆盖，不像落地式音响占空间，也比便携蓝牙音箱的低频表现好太多，低音炮单元单独做了下潜式导向结构，放在桌面下方的地面或者层架上，不会因为桌面共振产生多余的音染。

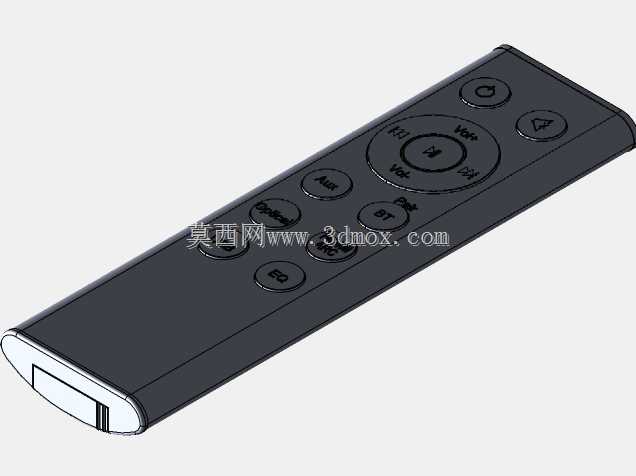

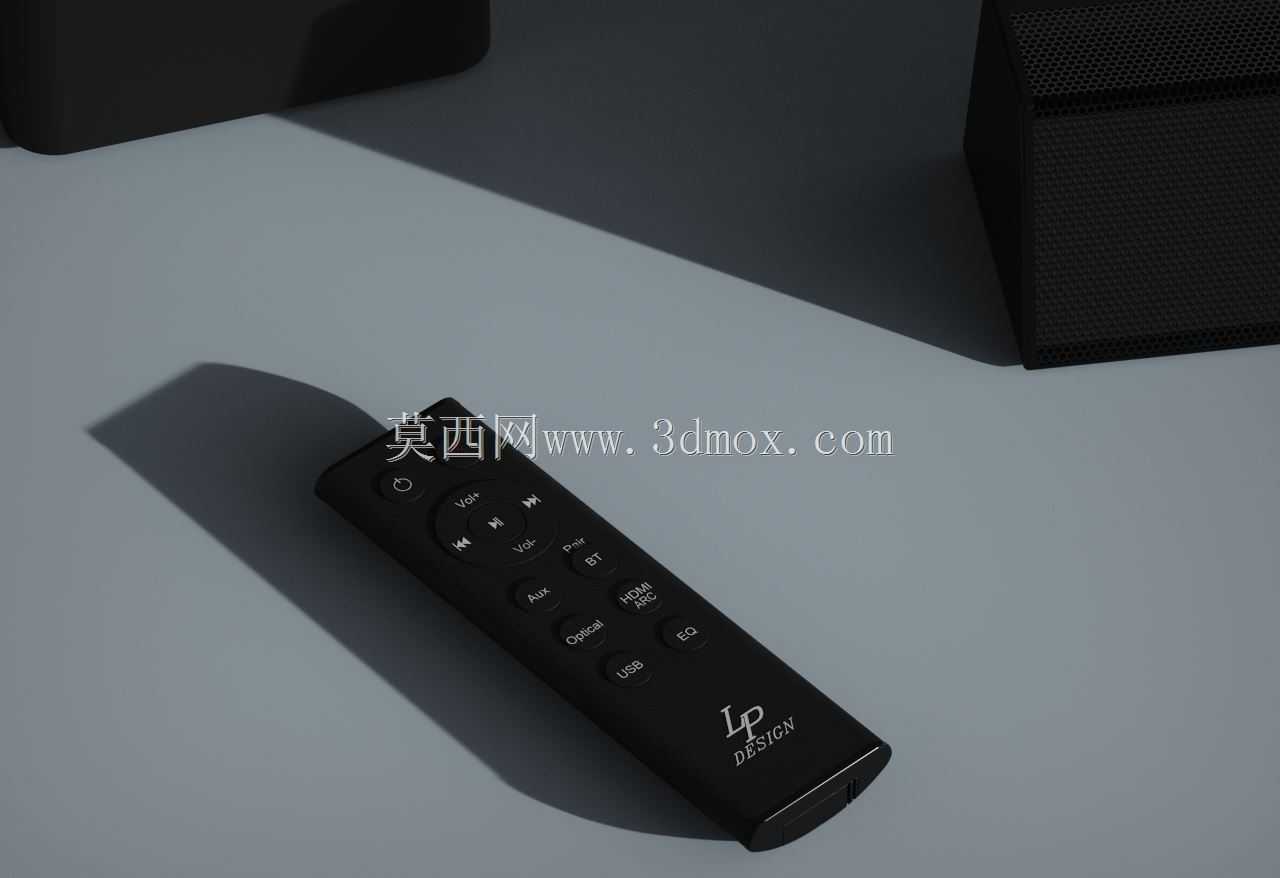

　　说回设计思路，最开始做外观草绘的时候，品牌方要求不能有太夸张的棱角，要适配现在主流的极简桌面装修风格，所以声条和低音炮的外壳都做了R3的圆角过渡，面壳用的是细晒纹的ABS材质，不会像亮面壳那样容易留指纹，网罩部分选的是0.8mm孔径的黑色尼龙防尘网，透声率能做到92%以上，同时能挡住内部的单元结构，从正面看不到内部的接线和单元固定螺丝。遥控器的设计是当时卡了最久的部分，一开始做的是12键布局，后来用户调研的时候发现大部分人用桌面音响只会用到开关机、音量加减、上下曲、模式切换这几个核心功能，多出来的按键反而会提升误触概率，最后砍到8键，按键做了0.3mm的凸点标识，不用低头看就能靠触感分辨功能键，遥控器外壳做了弧度收腰，单手握持的时候刚好贴合掌心曲线，电池仓用的是卡扣式结构，不用额外螺丝固定，换电池的时候用指甲就能抠开后盖。

　　尺寸和安装边界这块，当时是结合主流的桌面显示器尺寸定的参数，声条的长度控制在420mm，刚好放在27寸显示器的下方，不会挡住显示器的支架调节空间，高度只有62mm，不会遮挡屏幕底部的显示区域，深度是85mm，就算是深度只有500mm的小户型书桌，放完声条前面还能留足够的空间放键盘和鼠标垫。低音炮的尺寸是180mm见方，重量控制在2.3kg，底部贴了四个5mm厚的硅胶减震脚垫，放在木质桌面上也不会因为低频振动产生杂音，不需要额外的固定支架，只要放在平稳的硬质平面上就能正常工作，接线口都做在低音炮的背面，包括电源输入、音频输入、和声条连接的音频输出接口，接线的时候不会因为线材弯折挡住墙面，离墙只要留30mm的散热空间就够，不会因为积热影响内部功放板的使用寿命。

　　功能特性上，这套设备的红外接收头做在声条正面的右下角，接收角度做了±45度的优化，就算人坐在桌子侧边，遥控器对着墙面反射也能正常触发指令，不用刻意对准接收头。遥控器的红外发射端做了内凹设计，避免平时放在桌面上磨损发射头影响信号强度，按键的行程做的是1.2mm，按压力度控制在1.8N，按下去有清晰的段落反馈，不会出现软塌塌的手感。声条内部做了两个全频单元，分别朝向左右两侧做了15度的仰角，声音扩散范围能覆盖桌面正前方120度的区域，两个人并排坐看电影的时候，不会出现一边声音大一边声音小的情况。低音炮内部用的是4英寸的长冲程单元，导向管做了螺旋式的消音结构，大音量下不会出现风噪，低频下潜能做到60Hz，日常看电影的爆炸场景、听音乐的鼓点都能有足够的氛围感，又不会因为低频太轰头影响长时间使用的舒适度。

　　当时做结构校验的时候，特意考虑了装配公差的问题，所有外壳的卡扣配合间隙都控制在0.1mm以内，组装的时候不需要打胶，靠卡扣就能固定牢固，后期维修的时候拆开也不会损坏外壳。遥控器的按键下面做了一体式的硅胶导电胶，寿命测试做到了10万次按压，正常用个五六年不会出现按键失灵的问题，外壳的接缝处都做了错位的防水筋，平时不小心洒点水在上面，只要不是泡在水里，不会渗到内部损坏电路。声条和低音炮的连接用的是标准的3.5mm音频线，用户后期如果线材损坏，随便买根通用的音频线就能替换，不用找品牌方买专用配件，降低了后期的使用成本。
