非承载式车辆钢制车架底盘结构设计

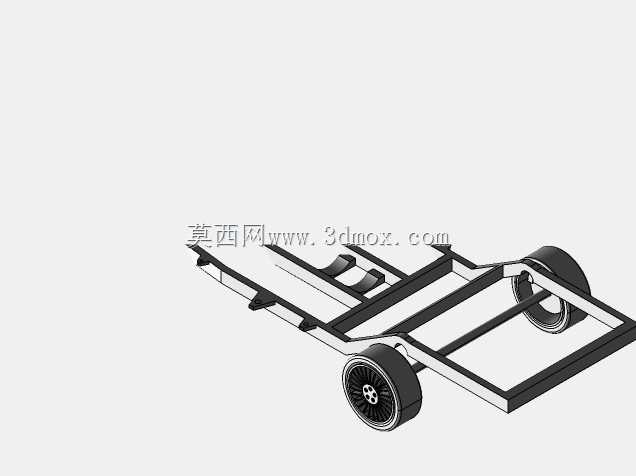

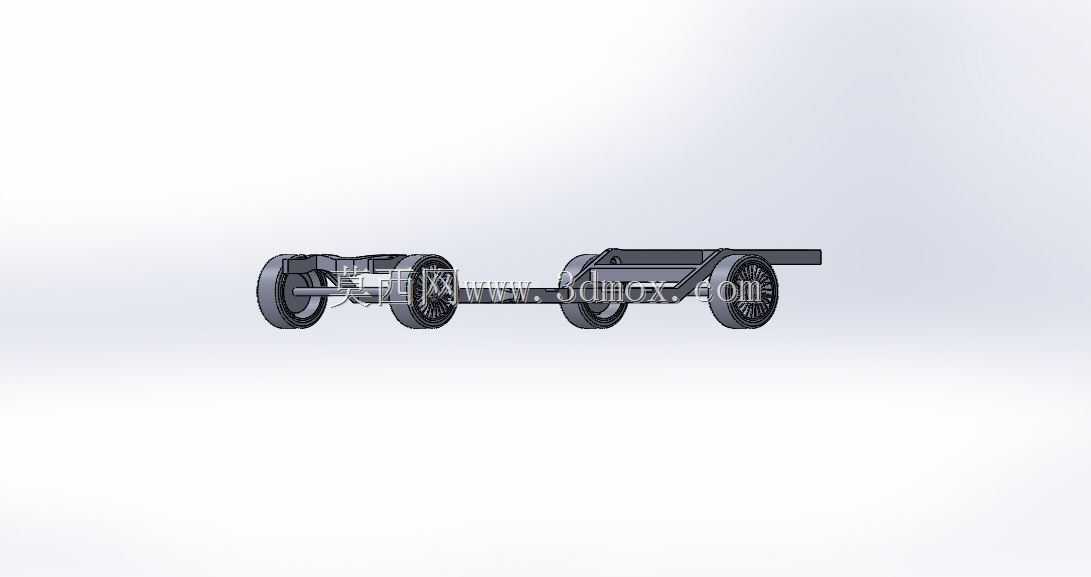

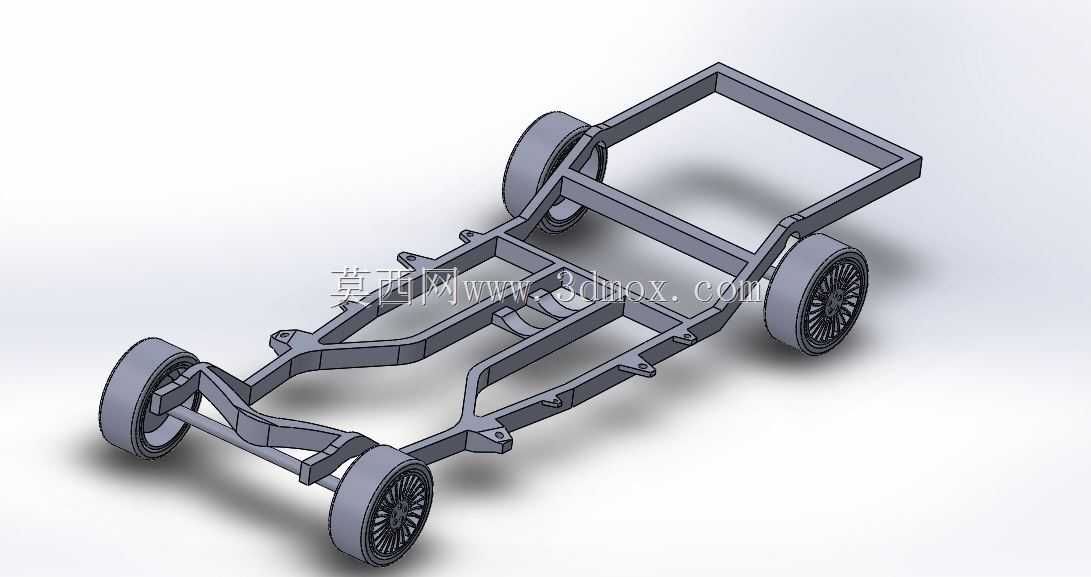

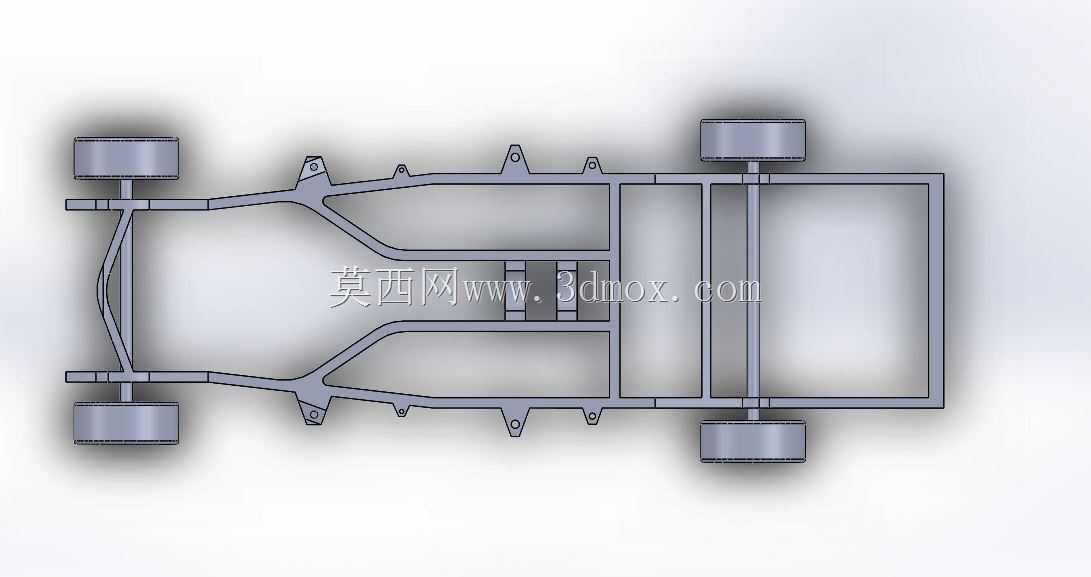

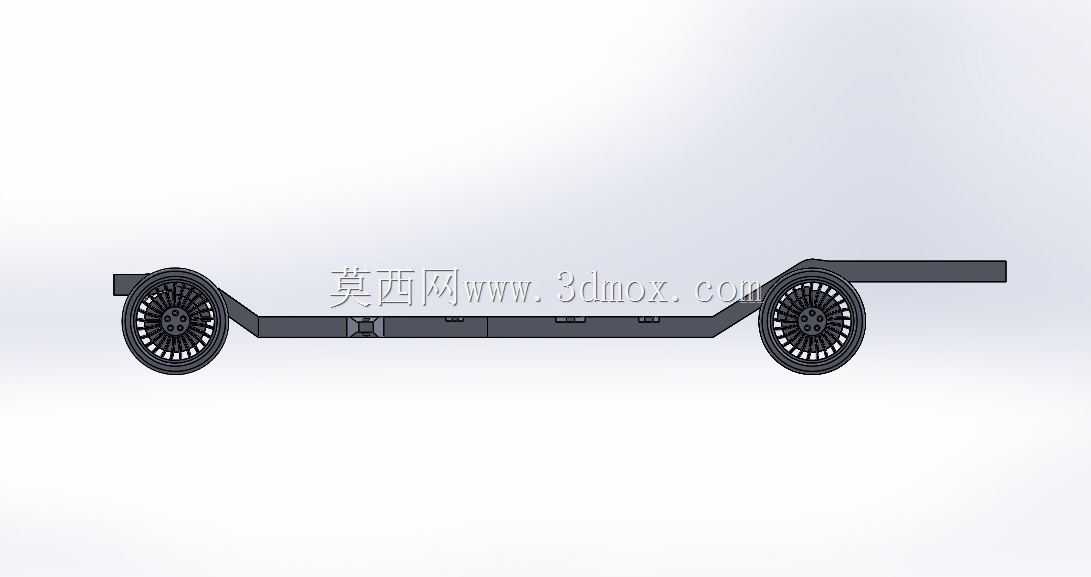

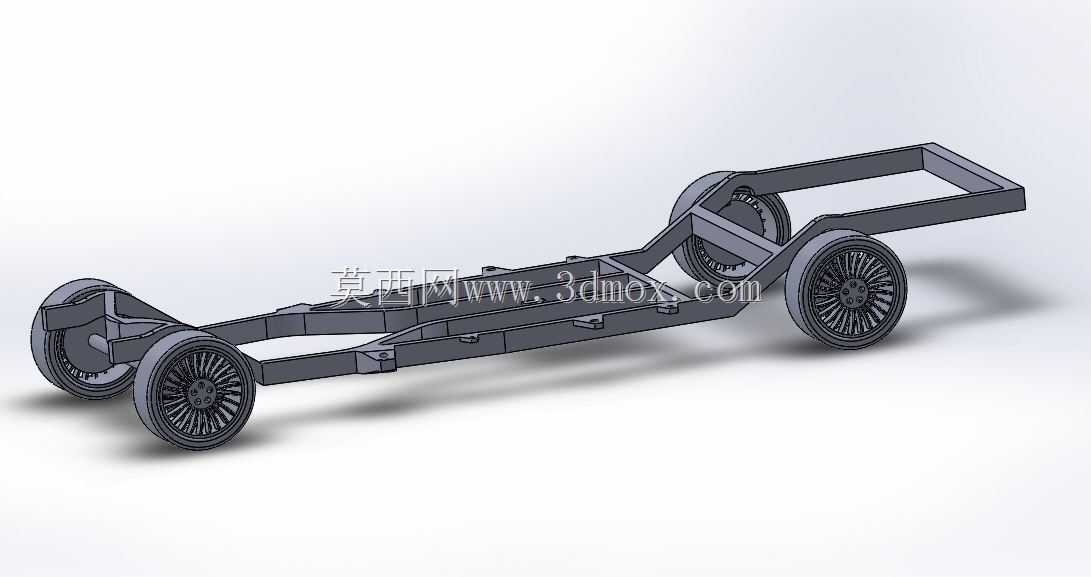

　　这套底盘结构采用非承载式梯形车架作为核心承载基体，整体框架由两根纵向主纵梁与多根横向横梁焊接拼接而成，纵梁采用变截面槽型钢结构，在前后悬架安装区域做了局部加厚与加强筋设计，可承受行驶过程中来自路面的冲击载荷、动力总成的反力矩以及车身传递的垂直载荷，适配轻型载货车辆、低速电动代步车、小型特种作业车辆的底盘改装与结构验证场景。从实际使用场景来看，这类梯形车架底盘多用于对承载能力有一定要求、行驶路况相对复杂的非铺装路面作业场景，车架上预留的多组安装孔位可直接适配不同规格的动力总成、悬架系统、转向机构与车身固定点，无需对主框架进行大规模切割修改即可完成不同配置车型的适配，大幅缩短整车开发阶段的底盘匹配周期。在功能特性层面，

　　这套底盘完整集成了前后行走轮组、转向连接支座、悬架安装位、动力总成固定点几大核心模块，前轮组通过转向节与车架前端的转向支座铰接，可实现左右各35度范围内的转向角度，满足整车最小转弯半径小于6米的使用要求；四个车轮均预留了轮毂轴承安装位与制动系统固定接口，可根据实际使用需求选装盘式制动或鼓式制动组件，轮距设定为1450mm，轴距设定为2800mm，整体外廓尺寸控制在长3600mm、宽1600mm、高450mm范围内，安装边界可适配宽度1700mm以内的各类上装车身，不会出现轮距与车身宽度不匹配导致的行驶稳定性问题。设计思路上，这套结构优先保证了车架的扭转刚度与弯曲强度，纵梁从前端到后端的截面高度根据载荷分布做了渐变设计，

　　前端动力总成安装区域截面高度为120mm，中部乘员舱下方区域截面高度提升至150mm，后悬架承载区域截面高度回落至130mm，在保证整体强度的前提下尽可能降低车架自重，相比等截面纵梁设计可减重约12%；横梁的布置位置完全对应底盘各系统的安装点，前横梁兼做转向器的安装支座，中部横梁预留了传动轴穿过的空间与油箱固定点，后横梁集成了拖车钩安装位与后保险杠固定接口，所有安装孔位均采用统一的M12螺栓规格，减少装配过程中的螺栓规格种类，提升装配效率。在安装边界的细节处理上，所有悬架安装支座的同轴度公差控制在0.1mm以内，避免装配后出现悬架运动干涉、轮胎偏磨的问题；车架上表面的所有固定点均处于同一水平面上，平面度公差控制在0.

　　5mm/m范围内，保证上装车身安装后不会出现扭曲变形；车轮与车架纵梁之间预留了80mm的跳动间隙，可适配行程为120mm的钢板弹簧悬架或螺旋弹簧悬架，在悬架最大压缩行程下轮胎不会与车架发生剐蹭。从结构验证的角度来看，这套底盘的框架结构可直接用于整车台架试验的载荷模拟，通过在各安装点施加对应工况的载荷，可验证车架在满载弯曲、满载扭转、紧急制动、急转弯等极端工况下的应力分布，针对应力集中的横梁与纵梁连接区域可通过增加三角加强板的方式进一步提升强度，无需重新调整整体框架结构。对于三维建模从业者而言，这套结构的建模逻辑可复用到各类非承载式车辆的底盘设计中，通过参数化调整纵梁长度、横梁间距、轮距轴距参数，可快速衍生出不同载荷等级、不同尺寸规格的底盘框架，减少重复建模的工作量；在装配设计层面，所有运动部件均预留了合理的运动间隙，可直接用于运动干涉检查与装配工艺验证，避免实际生产过程中出现零部件无法装配、运动过程卡滞的问题。
