E3Dv5挤出机配套风机风管结构设计

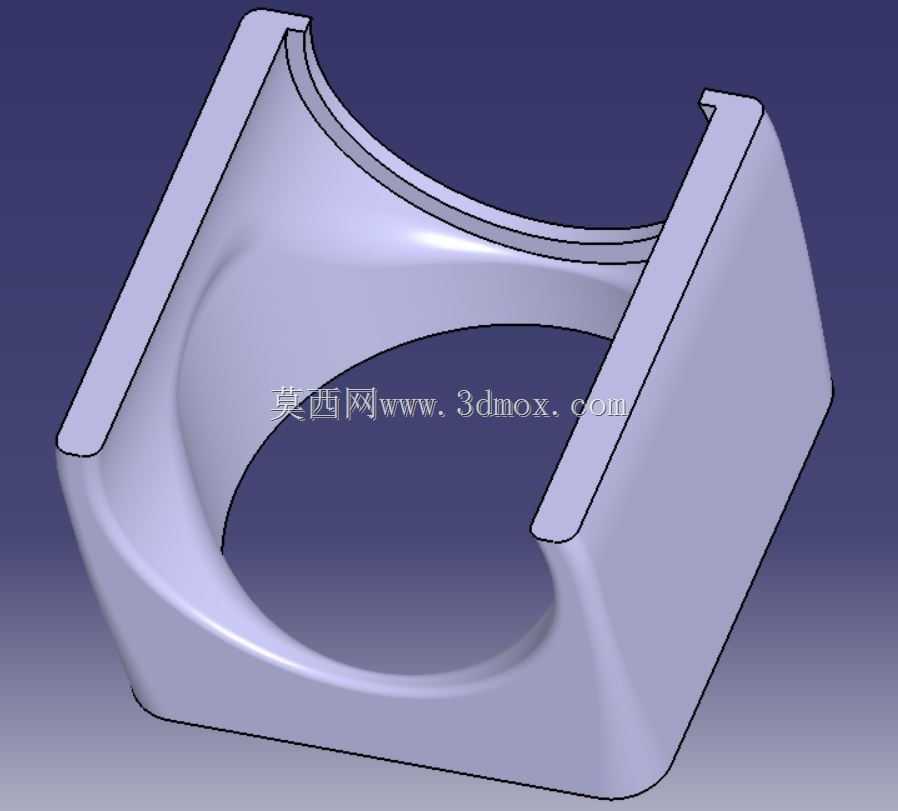

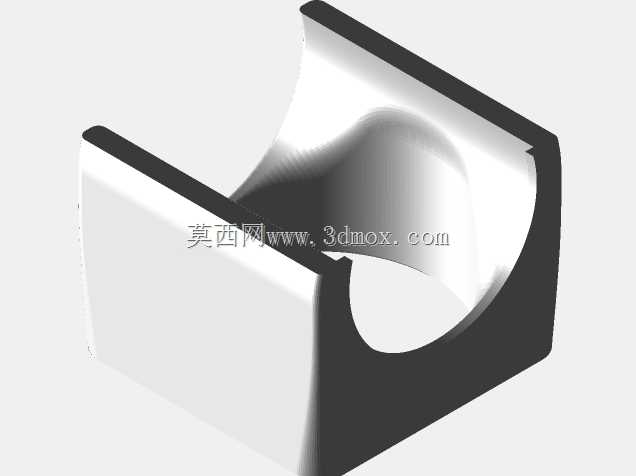

　　在桌面级FDM3D打印设备的挤出端散热系统设计中，风道结构的合理性直接决定了热端冷端的温度梯度控制效果，进而影响打印过程中耗材的熔融状态、送料顺畅度以及长时间打印的工况稳定性。这款适配E3Dv5挤出结构的风机风管，核心作用是将轴流风机输出的冷却气流精准导向挤出机的散热鳍片区域，避免热量向上传导至送料段造成耗材提前软化、堵料等常见故障。从结构形态来看，该风管采用变截面导流设计，进风端匹配常用的40mm规格轴流风机安装尺寸，法兰边预留了对应的螺丝固定孔位，可直接贴合风机出风口安装，无需额外转接结构；出风端采用弧形收敛流道，能够将风机送出的分散气流收拢后，均匀覆盖散热鳍片的整个迎风面，避免直吹结构带来的局部风速过高、

　　边缘区域风量不足的问题，保证每一片散热鳍片都能有足够的气流带走热量。设计过程中充分考虑了E3Dv5挤出机的安装空间边界，风管整体采用半包式结构，侧壁做了避空处理，不会与挤出机的固定支架、送料齿轮、加热块接线等周边部件产生干涉，安装后整体轮廓不超出挤出端的原有运动边界，在打印头做XY向快速移动时不会剐蹭打印件或者设备框架。流道内壁做了顺滑的圆弧过渡，没有直角突变结构，能够最大程度降低风阻，减少气流在流道内部的涡流损耗，在相同风机转速下可以提升出风端的有效风量，降低风机的负载噪音。风管的壁厚设计兼顾了结构强度与成型便利性，采用2mm均匀壁厚，不管是采用PLA、ABS等常见3D打印耗材自行加工，还是采用注塑工艺批量生产，

　　都能保证成型后无明显变形，安装面的平面度可以控制在合理范围内，与风机贴合后不会出现漏风问题。实际应用场景中，这款风管主要适配改装或者原装E3Dv5热端的桌面级3D打印机，尤其是在长时间连续打印高温耗材如PETG、ABS时，稳定的散热风道能够保证冷端温度始终维持在耗材玻璃化转变温度以下，避免送料段耗材软化膨胀导致的送料阻力增大、挤出打滑甚至堵头断料的问题。不同于通用型的直吹风管，该结构的出风角度经过反复调校，气流不会吹到下方的加热块与喷嘴区域，避免造成热端温度波动、打印层间结合力下降的问题，同时也不会干扰到打印件的层冷却气流，保证模型成型质量。在安装适配性上，风管的固定孔位与常规4010轴流风机的孔距完全匹配，

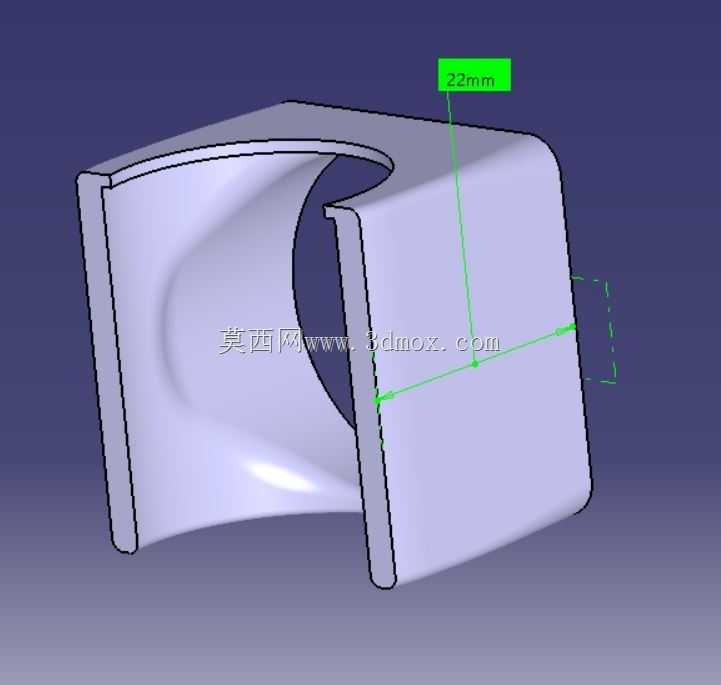

　　用户更换时只需拆下原有风机，将风管贴合在风机出风面，对准孔位锁上螺丝即可完成安装，不需要对原有挤出结构做任何打孔、切削改装，降低了用户的改装门槛。从结构受力角度来看，风管安装后主要承受自身重量与风机运行时的轻微振动，因此在进风端法兰与流道主体的连接位置做了局部加厚处理，长期使用不会出现连接位置断裂的问题，同时整体重量控制在10g以内，不会增加打印头的运动负载，不会影响打印过程中的运动精度与加速度参数设置。流道的出口宽度完全匹配E3Dv5散热鳍片的横向尺寸，气流从出口送出后可以形成覆盖整个鳍片高度的风幕，热量从鳍片传导出来后能够被气流快速带走，即使在夏季环境温度较高的工况下，也能将冷端温度控制在合理区间，保证送料顺畅。
