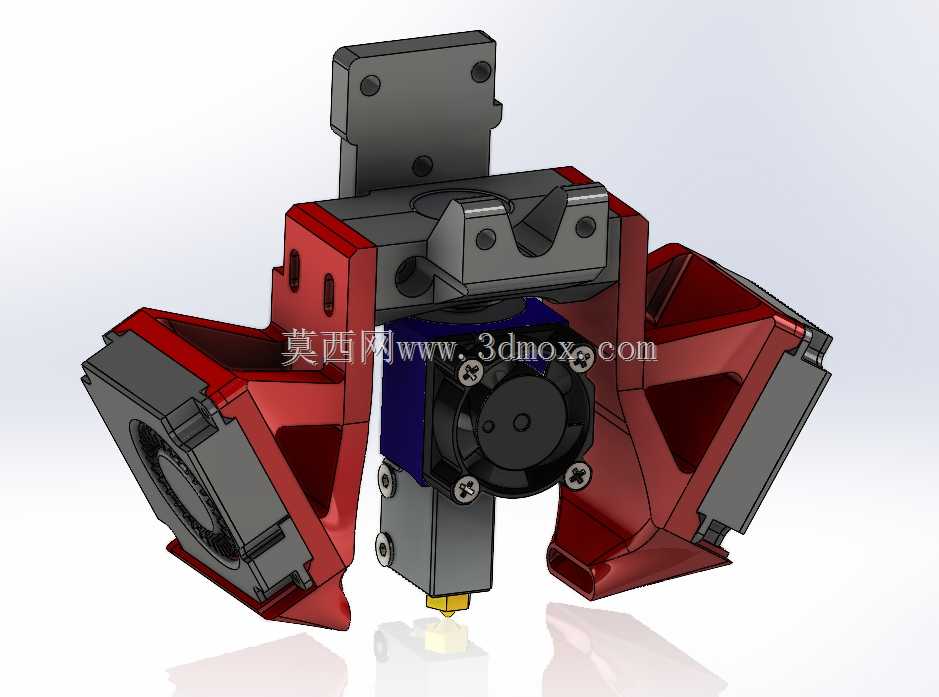

双蓝宝石兼容E3D火山热端挤出组件

　　这套热端组件主要面向桌面级FDM 3D打印设备的改装与升级场景，适配双蓝宝石结构的打印机型，同时保留对原版及非原版同架构机型的兼容能力，核心作用是完成熔融耗材的精准挤出与成型，适配大流量打印需求，相比常规V6规格热端，火山热端的熔融腔容积更大，能够支持更高的耗材挤出速度，适配大层厚、高打印速度的作业需求，在打印大尺寸制件、填充密度较高的结构件时，能有效避免供料不足导致的层间结合差、缺料断丝等问题。

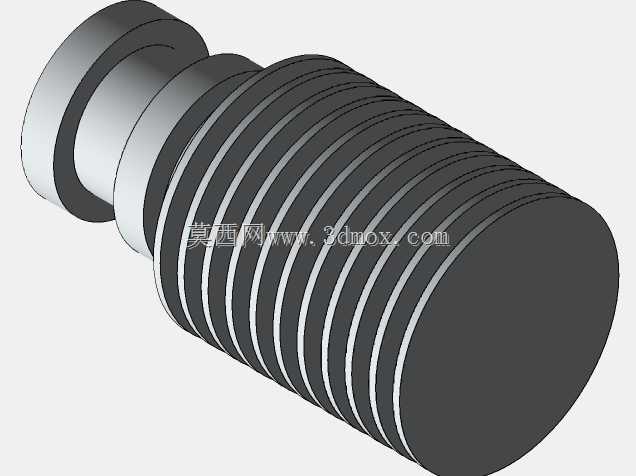

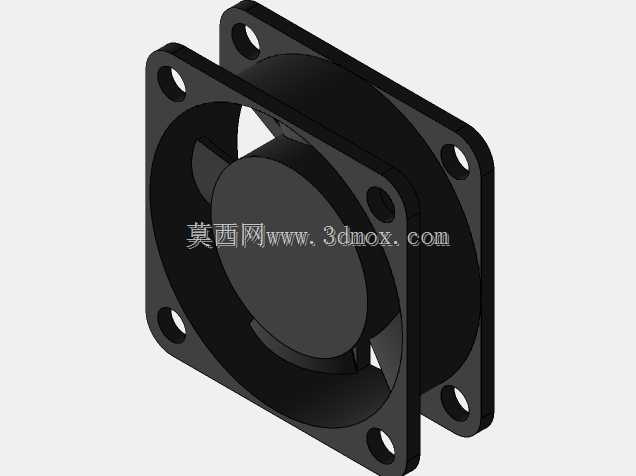

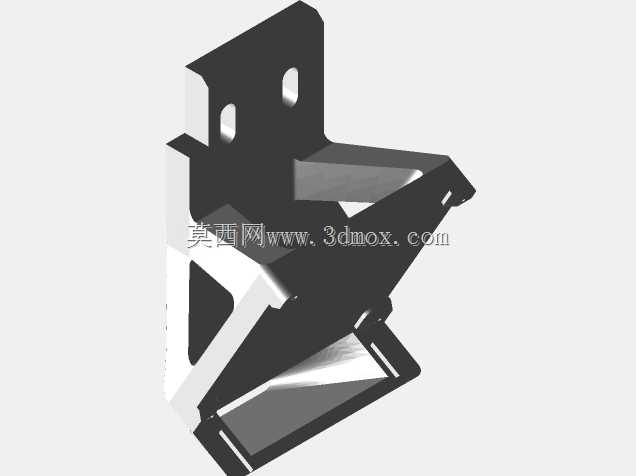

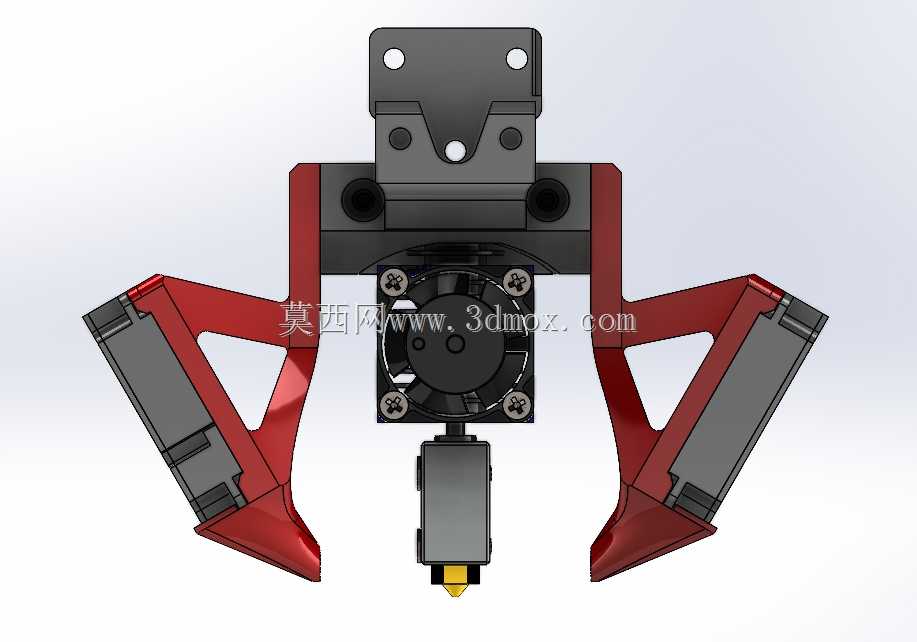

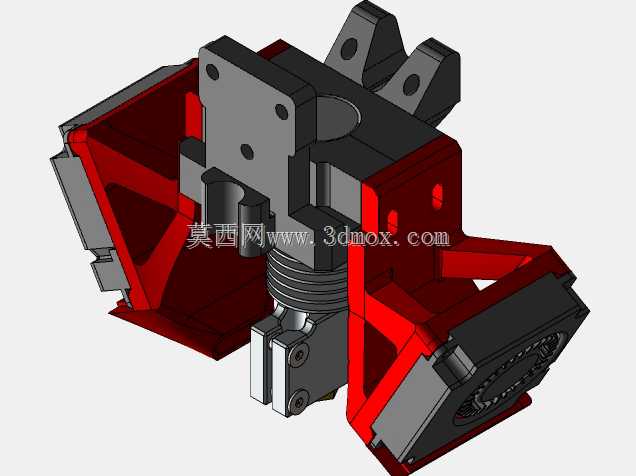

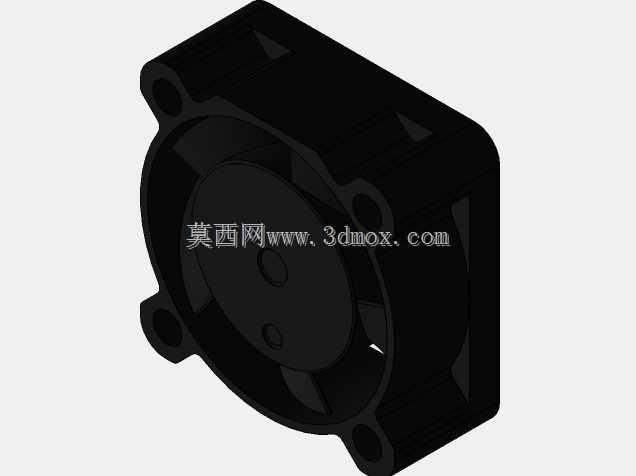

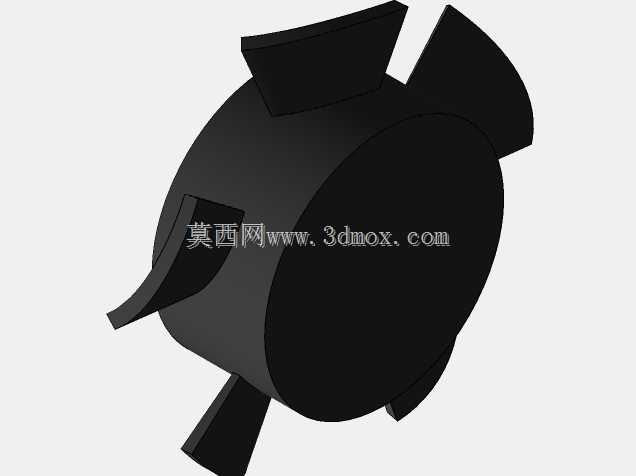

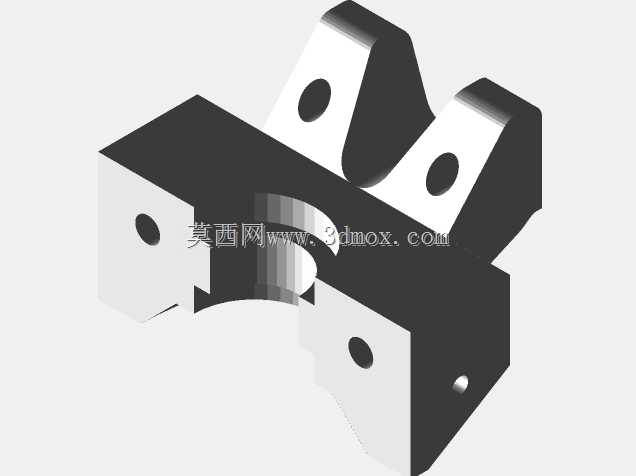

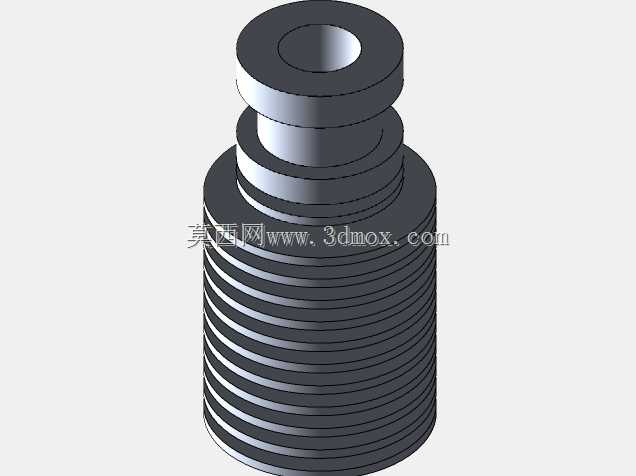

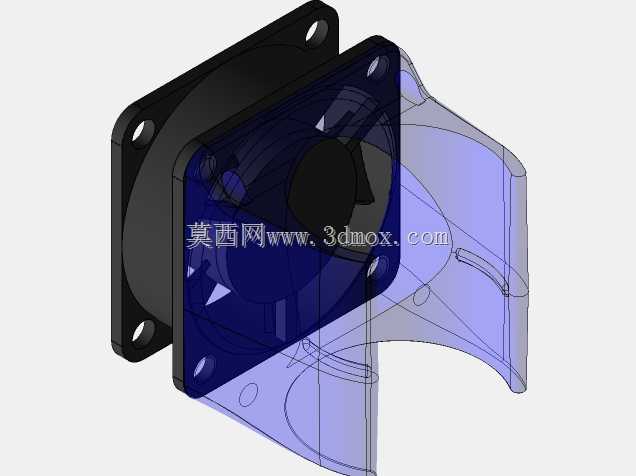

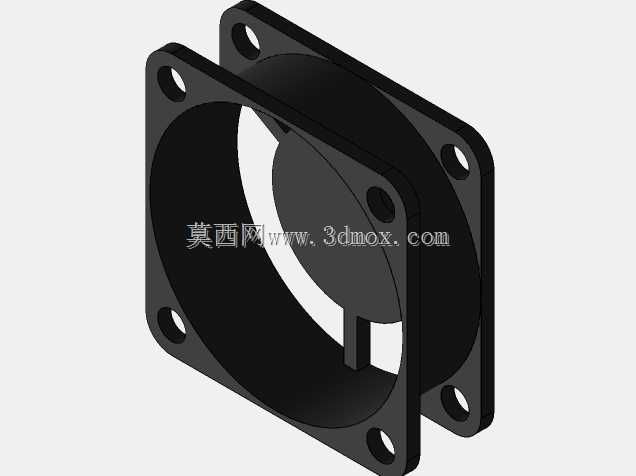

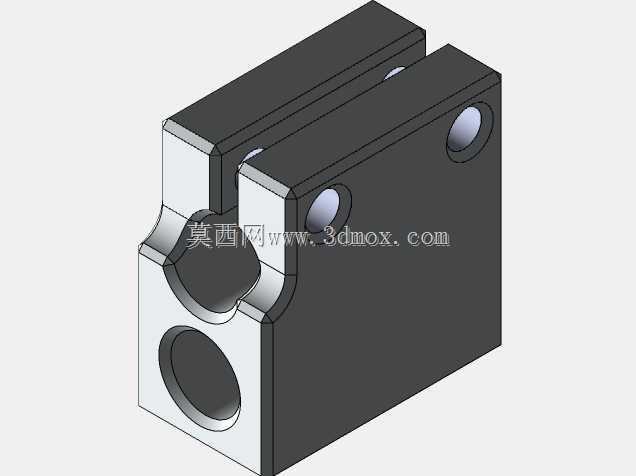

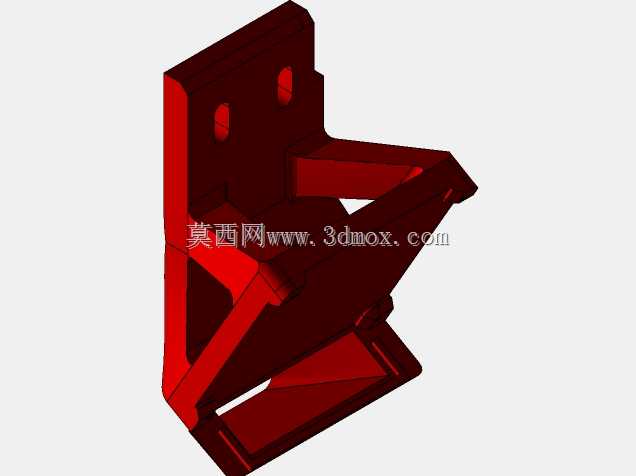

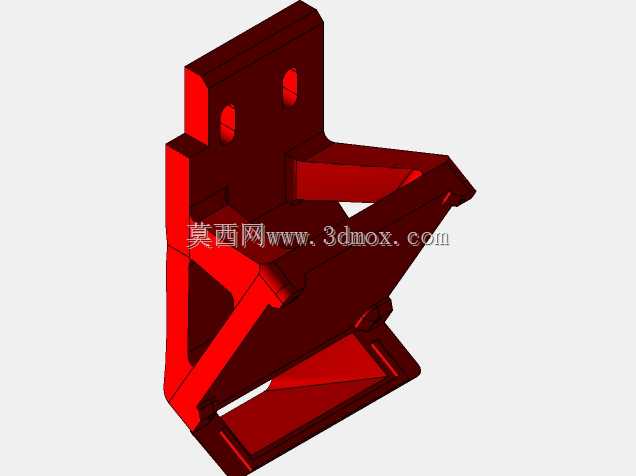

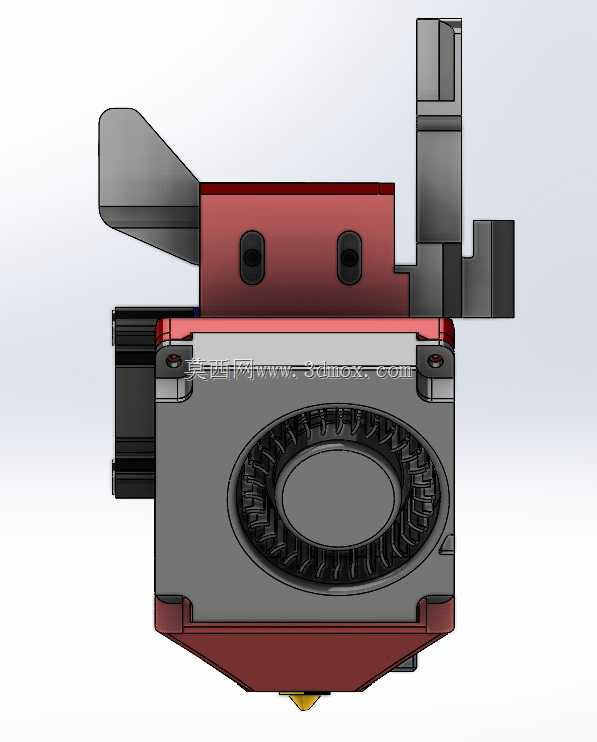

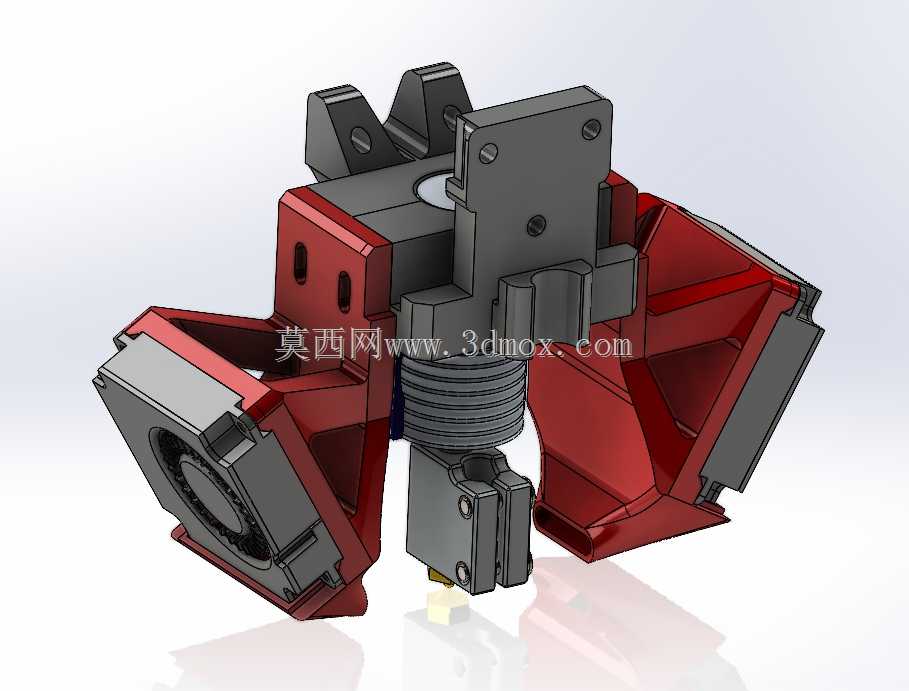

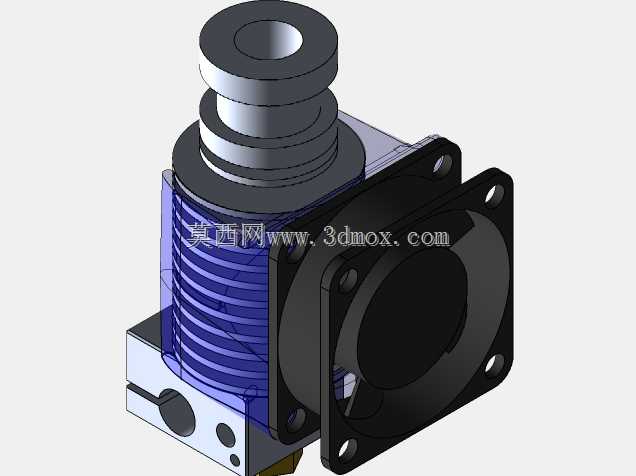

　　从结构设计逻辑来看，整套组件采用金属板作为核心支撑骨架，选择U形金属板作为主承载结构，正是利用其规则的几何形态，既保证了安装基准的平面度要求，也能减少加工与装配时的调整工作量，金属支架的两侧预留了双散热风扇的安装位，采用双侧对称送风的散热路径，能够对上喉管区域进行均匀冷却，避免热量向上传导导致耗材提前软化堵头，风扇支架采用耐温工程塑料制作，能够耐受打印仓内的持续高温环境，长期工作不会出现受热形变导致的风扇移位、散热效率下降问题。

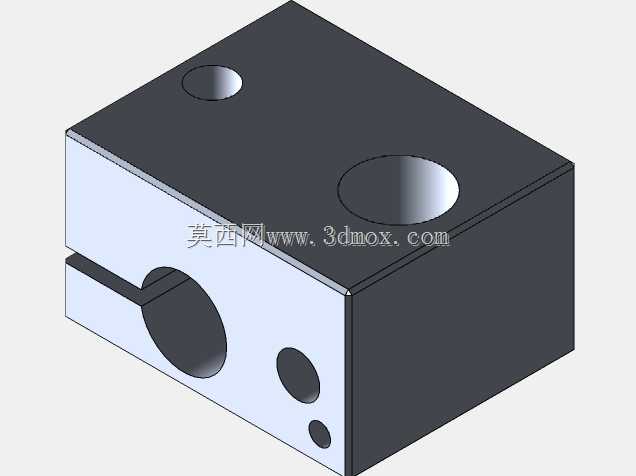

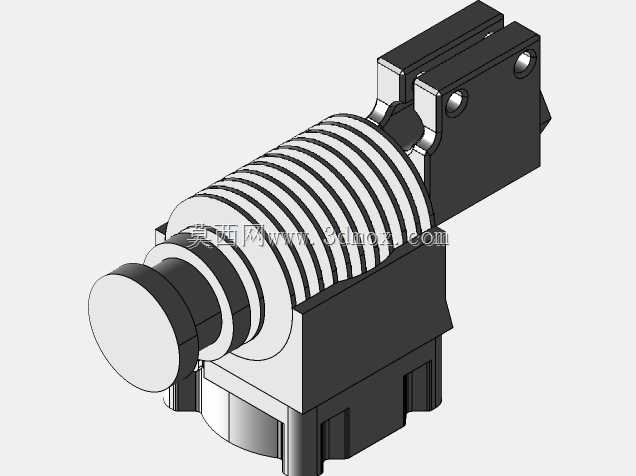

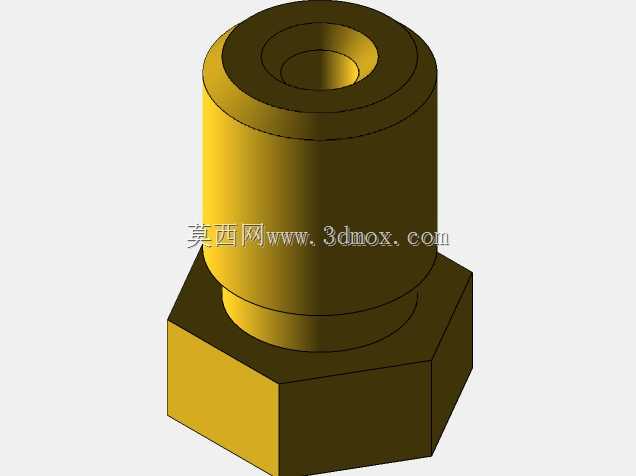

　　安装边界方面，由于火山热端本身的轴向尺寸比常规V6热端大10mm，装配后会占用Z轴方向15mm的运动行程，因此在设备改装时需要对应调整Z轴限位传感器的触发位置，重新校准Z轴零点，避免打印首层层厚过大或喷嘴刮蹭热床。整套组件的装配仅需M3规格螺钉即可完成全部紧固件连接，不需要额外定制特殊规格的连接件，热端部分完全采用标准E3D火山热端的通用接口，后期更换喷嘴、喉管、加热块等易损件时，可以直接采购市售标准配件，不需要单独定制非标零件，降低后期维护成本。

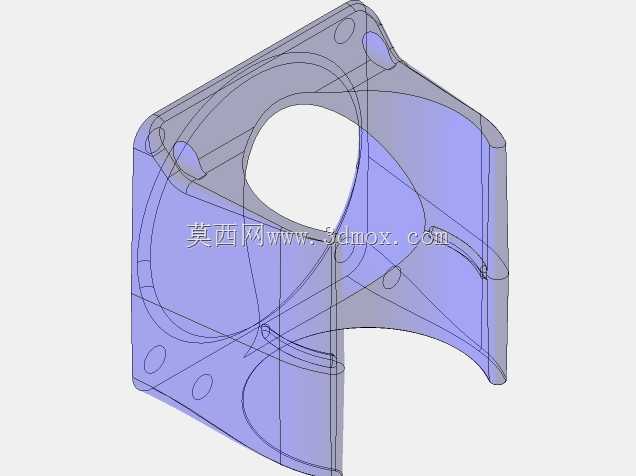

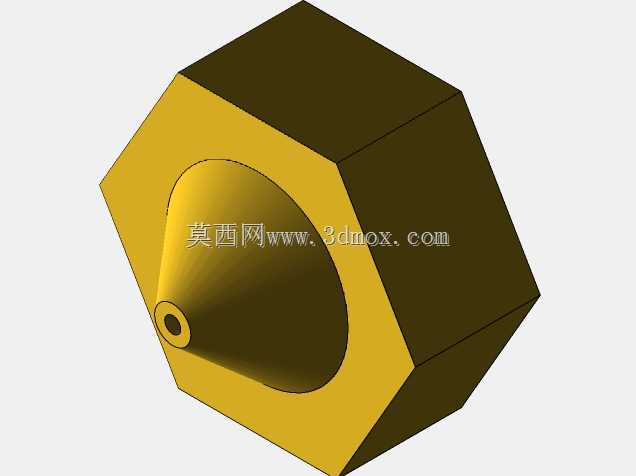

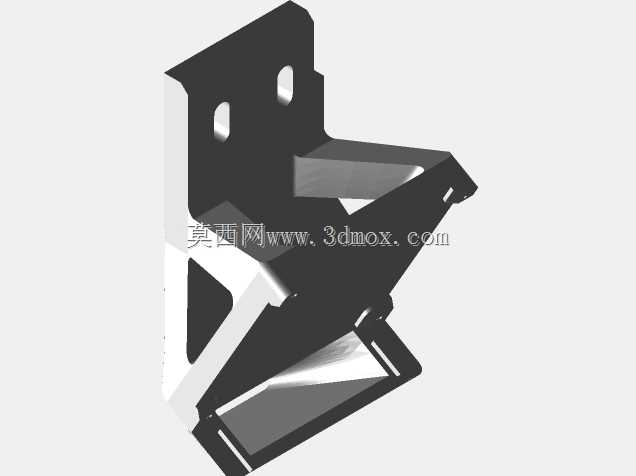

　　功能设计上，整套组件预留了喷嘴间隙调整的结构余量，用户可以根据实际打印的耗材类型、打印速度需求，微调喷嘴与加热块之间的相对位置，适配不同熔融长度的需求，支持PLA、PETG、ABS等多种常见FDM打印耗材的加工需求。双侧的散热风道采用导流式结构设计，出风方向精准对准喉管的散热鳍片区域，不会直吹喷嘴与打印件表面，避免喷嘴温度不均导致的出料不畅，也不会造成打印件局部冷却过快产生的翘曲变形。

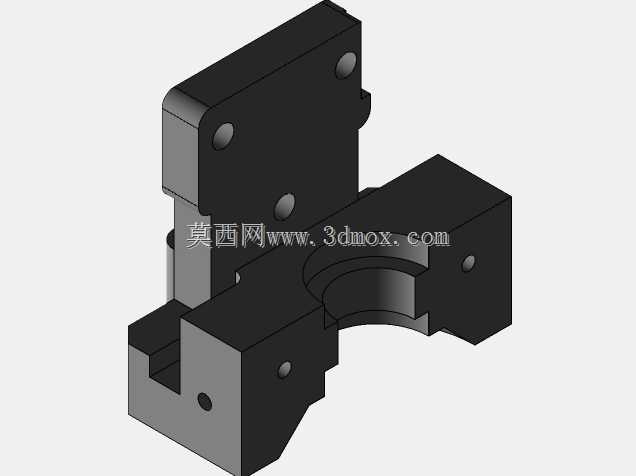

　　从实际装配的角度考虑，金属支架的所有安装孔位都做了同轴度公差控制，装配时不需要额外锉修孔位，只要按照装配顺序依次固定热端本体、散热风扇、风道部件即可完成组装，支架上部的安装孔位适配原版打印机的X轴滑台安装基准，不需要对原有设备的运动部件做打孔、切割等破坏性改装，用户可以快速完成原有设备的热端升级，也能随时还原回原有热端配置。需要注意的是，由于Z轴行程的缩减，在打印超高尺寸制件前需要提前核算可用打印高度，避免打印到后半段出现Z轴超程的问题，首次装配后需要重新做自动调平传感器的高度校准，保证喷嘴与热床之间的距离符合首层打印要求。
