趣味拼接式异形小丑球结构设计

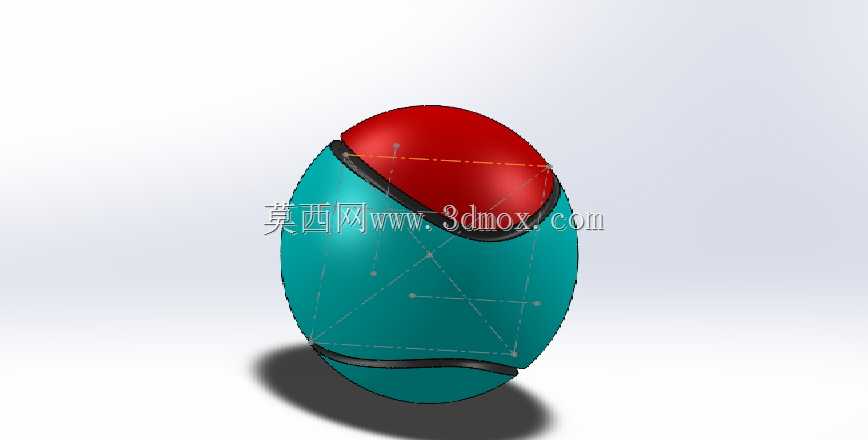

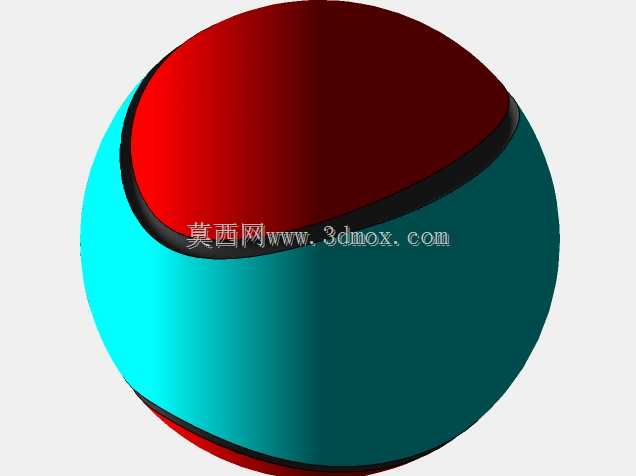

　　这款异形球面拼接构件的设计初衷，最初是做曲面建模练习时的趣味产出，核心是验证多段曲面分割、错位拼接的建模逻辑，实际落地后可作为桌面趣味摆件、文创周边的结构原型使用。从结构逻辑来看，整体采用类椭球的基础轮廓，没有采用常规整球的对称结构，而是将球面沿不规则曲线分割为三个独立曲面段，顶部为红色帽状曲面段，中部主体为青绿色大曲面段，底部设置一圈黑色环形限位结构，各段之间通过内嵌的卡扣位实现拼接固定，拼接缝沿曲面自然走势分布，没有生硬的直线分割，既保证了拼接后的整体轮廓流畅度，也让拼接结构本身成为外观造型的一部分。设计过程中首先确定了整体的外轮廓边界，整体高度控制在120mm左右，最大截面直径为80mm，属于单手可握持的尺寸范畴，

　　安装摆放时不需要额外的固定基座，底部的环形结构直接作为支撑面，放置在水平桌面时的接触环宽度为5mm，经重心校核，整体重心落在支撑环的中心范围内，摆放时不会出现侧翻问题，支撑面与放置平面的接触压强控制在合理范围，不会对常规桌面材质造成压痕。曲面分割阶段没有采用常规的经纬线分割方式，而是先在整球曲面上绘制三条闭合的自由曲线，作为各拼接段的分模边界，分模线的走势特意避开了曲面曲率变化最大的区域，降低后续拆分零件时的拔模难度，每个拼接段的壁厚统一设置为2mm，既保证了零件打印或注塑加工时的结构强度，也不会因为壁厚过大导致材料浪费，各拼接段的配合面采用0.1mm的间隙配合公差，拼接后不会出现松动晃动感，同时也能方便手动拆分重组。

　　从实际应用场景来看，这类异形拼接球面结构除了作为趣味摆件之外，其曲面分割、错位拼接的设计逻辑可以复用在球形文创产品、异形包装容器、儿童益智拼接玩具的结构设计中，比如将内部设置空腔后可以作为小型收纳容器，存放回形针、图钉等小型办公文具，也可以在各曲面段内部加装磁吸组件，作为磁吸式拼装玩具的基础单元，不同配色的拼接段可以自由组合，拓展出更多的外观样式。建模过程中重点处理了曲面之间的G2连续问题，各拼接段组装完成后，整体外表面的曲面曲率过渡自然，没有明显的拼接棱线，视觉上呈现出完整的类椭球形态，顶部的红色曲面段相对于主体球面做了15度的偏心设置，打破了常规球体的对称感，也呼应了小丑造型的诙谐感，底部的黑色环形结构除了作为支撑面之外，

　　也在视觉上起到了收束整体轮廓的作用，让整个造型不会因为曲面的不规则分割显得杂乱。结构校核阶段重点验证了拼接位的受力情况，手动拆分时的作用力集中在拼接缝的预留抠位处，不会因为受力不均导致曲面段出现断裂，各零件的最小壁厚处不小于1.5mm，满足常规3D打印以及注塑加工的工艺要求，不需要额外添加支撑结构即可完成生产，对于采用FDM工艺打印的场景，拼接面的角度设置也避开了需要添加大量支撑的区域，打印完成后只需要简单去除毛边即可完成拼接组装。这类非对称球面拼接结构的设计难点，在于平衡造型的趣味性和结构的可制造性，很多趣味造型设计往往只关注外观效果，忽略了分模、拼接公差、支撑摆放等实际生产环节的问题，这款构件在设计阶段就同步考虑了加工工艺的约束，所有曲面的拔模角度都控制在1度以上，拼接位的卡扣结构采用通用的球面卡扣设计，不需要额外定制特殊的连接构件，通用的球形卡扣配件即可完成组装，降低了后续落地生产的成本。
