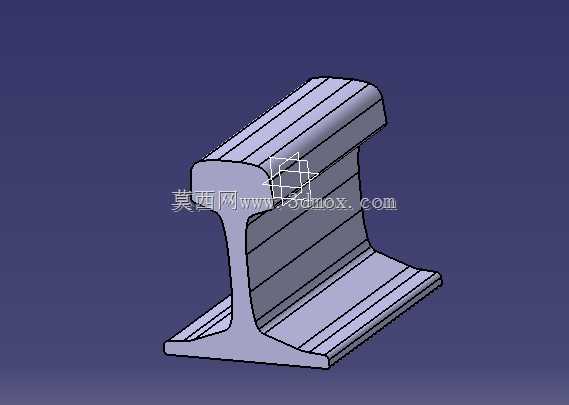

UIC60型钢轨端部带孔结构三维造型

　　在铁路线路的铺设、运维以及相关轨道设备的配套设计环节，钢轨作为直接承载列车轮对载荷、引导列车运行方向的核心部件，其结构精度直接关系到线路运行的平顺性与安全性。本次呈现的UIC60型钢轨端部结构造型，完全贴合国际铁路联盟制定的60kg/m级钢轨截面规范，针对端部带连接孔的特殊应用场景做了完整的结构还原，能够为轨道接头设计、配套扣件选型、轨道施工模拟等工作提供精准的三维参照。

　　从实际应用场景来看，这类带端部孔的UIC60钢轨多用于有临时接驳需求的线路区段，比如铁路施工阶段的临时铺轨段、场站内部的可调整轨道区段、需要频繁拆装的专用线接驳位置，区别于常规无缝线路采用的焊接长轨，这类带孔钢轨通过鱼尾板配合螺栓实现相邻轨段的机械连接，能够在不依赖大型焊接设备的条件下完成轨道的快速铺装与拆解，适配应急抢修、临时线路转场等特殊工况的使用需求。

　　在功能特性的还原上，建模过程严格遵循UIC60钢轨的截面参数逻辑：轨头部分的圆弧轮廓完全匹配轮轨接触的几何关系，保证轮对滚动接触时的接触斑面积符合设计要求，避免局部应力集中造成的轨头过早磨耗；轨腰部分的过渡圆弧做了连续相切处理，能够顺畅传递从轨头传导下来的垂向载荷与横向载荷，将受力均匀分散到下部轨底结构；轨底的坡度过渡与宽度尺寸严格匹配常规弹条扣件的安装边界，确保扣件安装时能够完全贴合轨底坡面，提供足够的扣压力防止钢轨在列车通过时出现横向窜动与垂向跳动。端部的两个连接孔位置严格对齐鱼尾板的安装孔位，孔中心距轨端的距离、孔的轴线与钢轨纵向的垂直度都做了精准约束，保证实际安装时螺栓能够顺利穿入，不会出现孔位错位导致的连接应力集中问题。

　　从设计思路的角度出发，建模时没有采用简单的截面拉伸加切除的粗放方式，而是先梳理了钢轨从轨头到轨底的所有轮廓约束关系：轨头的非对称圆弧是为了适配列车过弯时的轮对接触角度，轨腰的厚度变化是为了在保证抗弯截面模量的前提下尽可能降低构件自重，轨底的加宽设计是为了增大与轨下垫板的接触面积，降低传递到轨枕上的面压。端部孔位的设计特意考虑了安装间隙，孔壁与螺栓之间预留了合理的配合公差，既能够保证连接时的定位精度，也能避免温度变化导致钢轨热胀冷缩时，孔位与螺栓之间出现额外的温度应力。每5米的定尺长度设置也完全匹配工程实际中的短尺轨配置，这个长度既能够满足临时线路的曲率调整需求，也不会因为单根轨段过短造成接头数量过多，影响列车通过时的平顺性。

　　在安装边界的尺寸控制上，模型完整还原了钢轨的安装配合尺寸：轨头宽度、轨头高度、轨腰厚度、轨底宽度的核心尺寸都严格遵循UIC规范的公差要求，能够直接导入扣件装配、轨排组装的装配环境中做干涉检查。端部连接孔的孔径、孔边距、孔与轨面的高度差都做了精准定义，在模拟鱼尾板安装时，能够直接验证螺栓穿入后的间隙是否符合安装要求，鱼尾板与轨腰的贴合面是否完全接触，不会出现局部悬空导致的连接松动问题。同时模型的截面连续性经过了反复校验，在做有限元受力分析时，能够直接划分网格计算轮对载荷作用下的应力分布，不会因为截面出现尖角、断连等建模问题导致计算结果失真。

　　对于轨道设计、施工模拟、工务设备研发的从业者来说，这个精准的钢轨结构模型能够大幅减少前期建模的重复工作量，不管是做轨道接头的强度校核、扣件的配套适配设计，还是施工阶段的铺轨模拟、应急抢修的工器具适配，都可以直接调用这个模型作为基础参照，避免因为建模尺寸偏差导致后续设计出现匹配性问题。尤其是在涉及到临时线路、专用线接驳的设计场景中，带端部孔的短尺钢轨结构是整个轨道系统设计中不可缺少的核心部件，精准的三维模型能够帮助设计人员提前预判安装过程中可能出现的干涉问题、连接强度问题，为现场施工提供可靠的设计依据。
