户外一体式风速风向温湿度气象监测装置

　　这款气象监测装置主要面向户外小尺度气象参数采集场景设计，可广泛部署在智慧农业种植园区、小型气象观测站点、建筑工地扬尘监测配套点位、光伏电站环境监测区域、校园气象科普站点等场景，用来实时采集安装点位的风速、风向以及空气温湿度数据，为场景内的生产作业、环境管控、数据观测提供基础气象参数支撑。

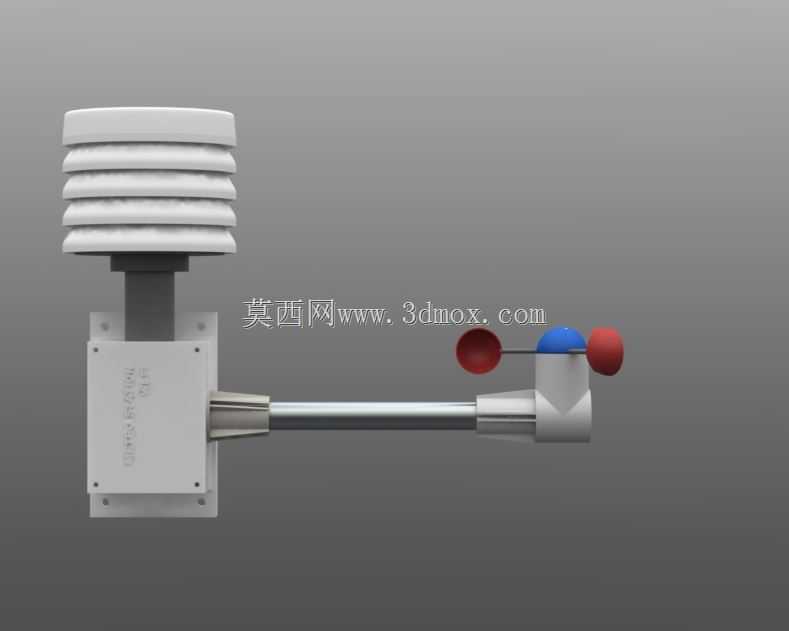

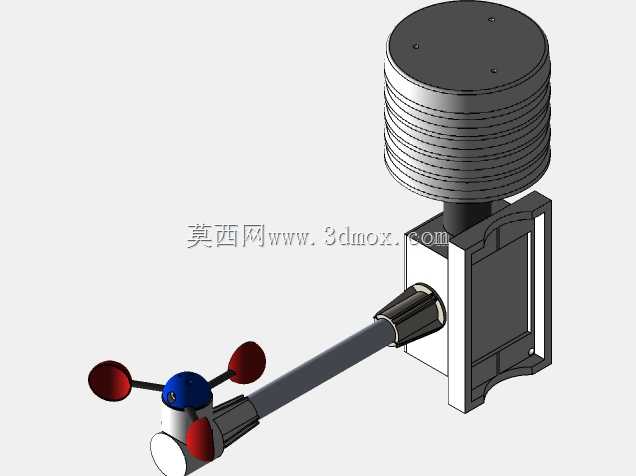

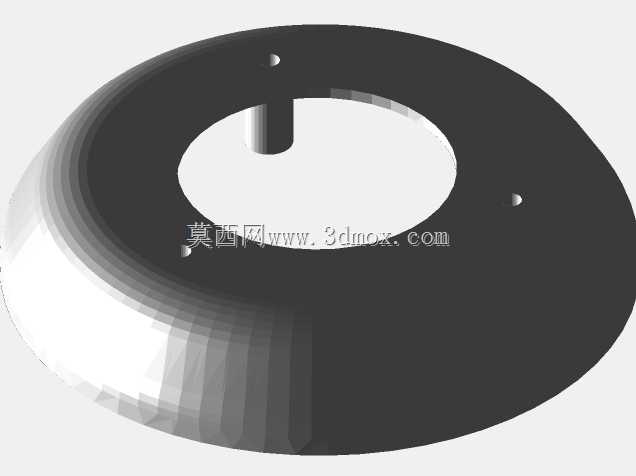

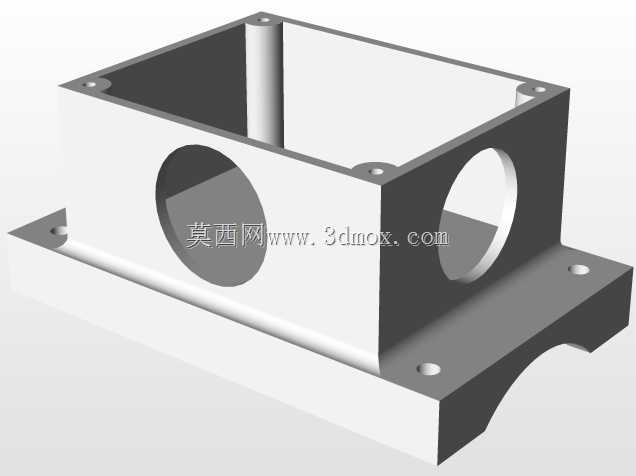

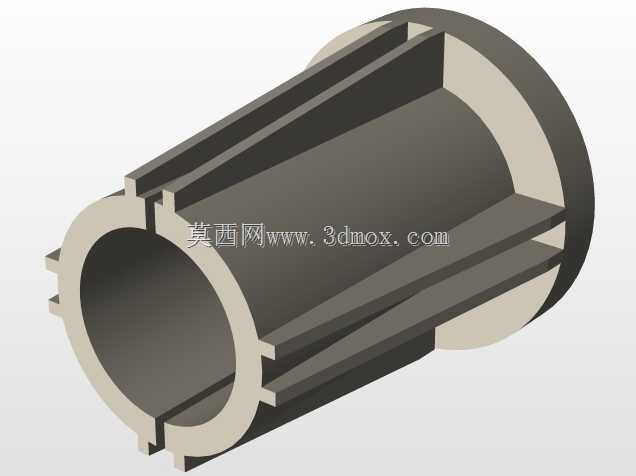

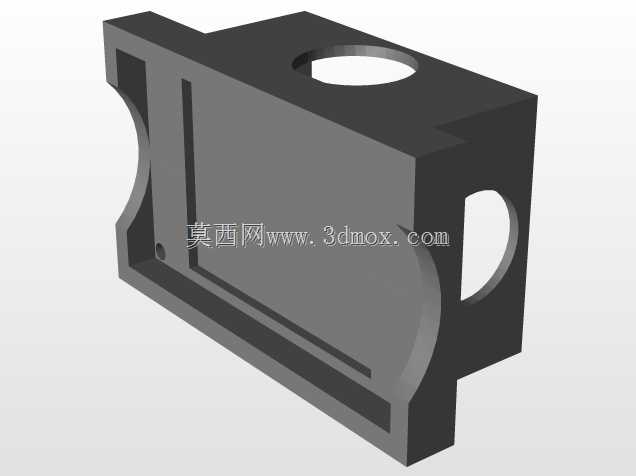

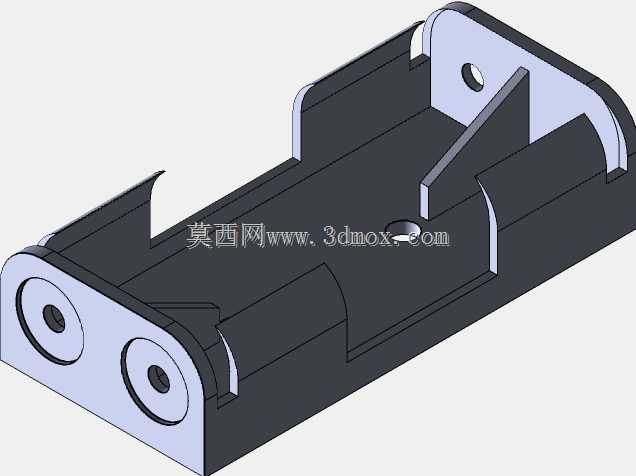

　　从结构设计逻辑来看，整套装置采用一体式横臂安装结构，将多参数传感单元做了集成化布局，避免了分体式设备多点位布线、安装校准繁琐的问题。装置左侧为温湿度传感单元的防护壳体，上方设置了多层环状百叶式防辐射罩，这种结构设计可以有效阻挡太阳直接辐射、地面反射辐射对温湿度传感元件的测量干扰，同时保障罩内空气与外界环境的自然流通，确保温湿度检测数据的准确性；防护壳体采用方形壁挂式结构，背部预留了标准安装孔位，可直接固定在立杆、墙面等安装载体上，壳体内部预留了足够的走线空间与电路板安装位，可容纳信号采集模块、接线端子等电气元件，壳体边缘做了防水密封结构设计，适配户外长期露天使用的防雨、防尘需求。

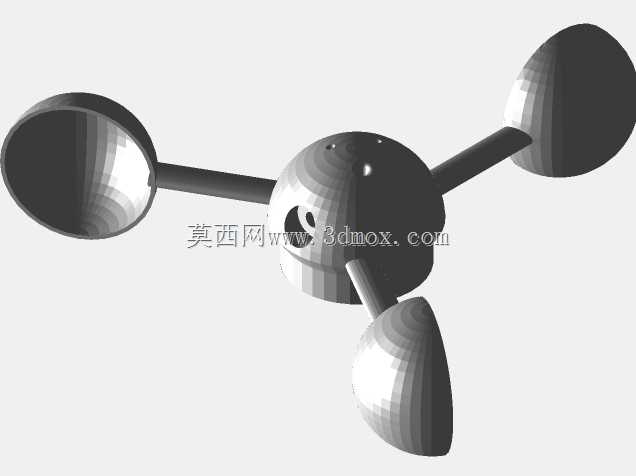

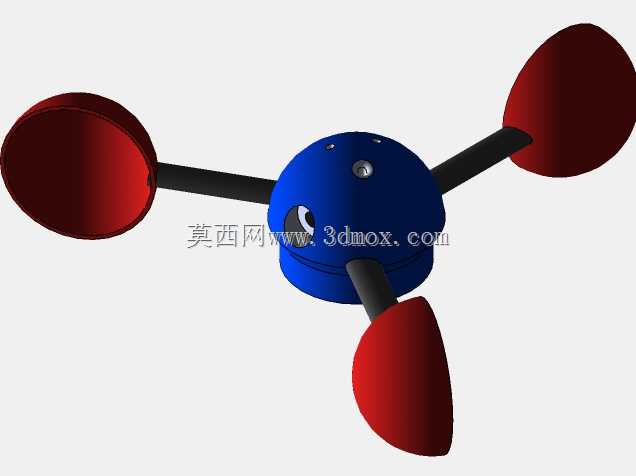

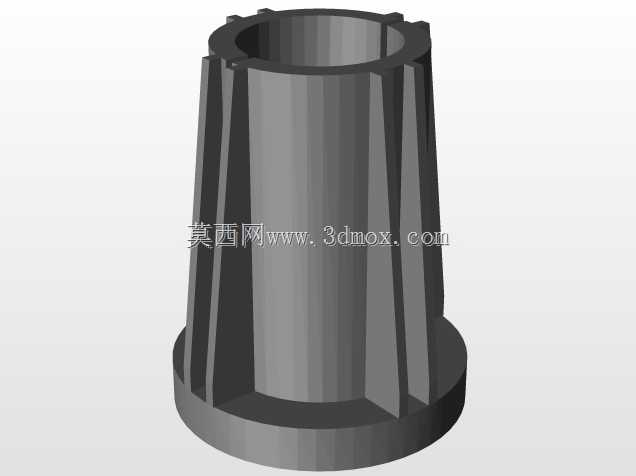

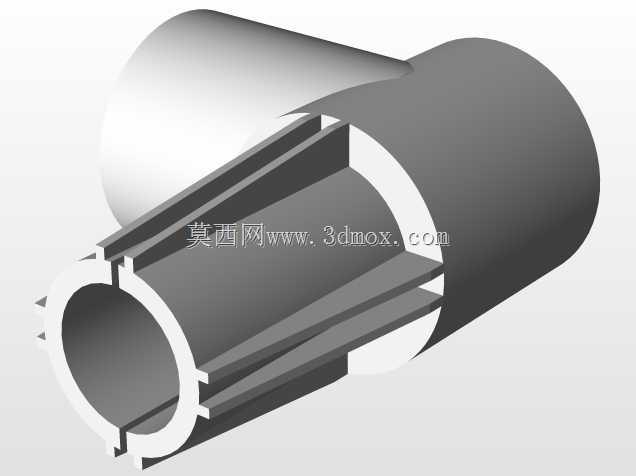

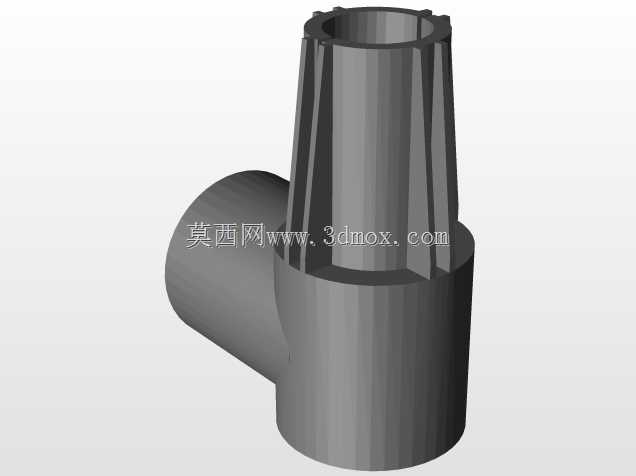

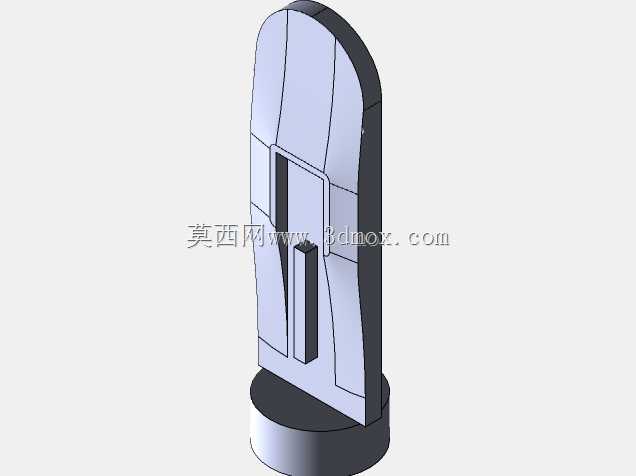

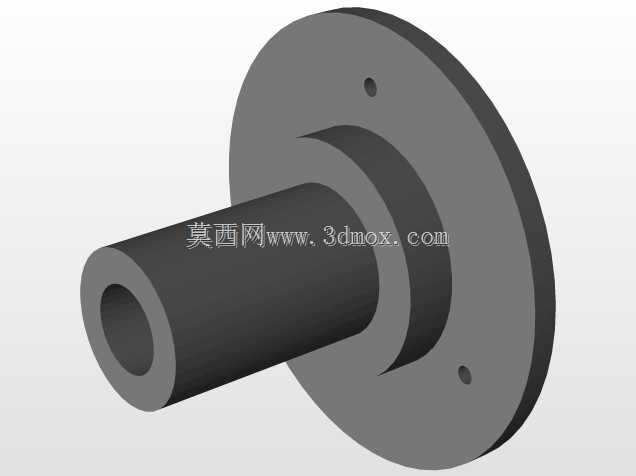

　　横臂右侧为风速风向检测单元，采用三杯式风速传感结构搭配风标式风向检测结构，三杯式风杯组件选用对称分布的半球形风杯，在水平气流作用下可稳定转动，转动转速与实际风速呈线性对应关系，配合内部的磁电或霍尔传感元件即可输出对应风速信号；风标组件可在水平方向360度自由转动，尾翼的配重设计可保证风标始终正对来风方向，以此检测实时风向。横臂采用中空金属圆管结构，既可以为右侧传感单元提供稳定的结构支撑，也可将右侧传感单元的信号线从管内走线至左侧壳体内，避免线缆外露造成的老化、破损问题，提升户外长期运行的可靠性。

　　从安装边界来看，整套装置的横向安装跨度控制在合理范围内，左侧防护壳体的安装孔位间距适配常规户外监测立杆的固定夹具尺寸，安装时只需保证横臂处于水平状态、风杯与风标组件转动无遮挡即可，不需要额外做复杂的现场校准；防辐射罩的多层环片间隙经过优化设计，既可以保证空气流通效率，也能阻挡大颗粒扬尘、落叶等杂物进入罩内影响传感元件工作。整套装置的结构件均做了户外耐候处理，金属部件选用防锈材质或做喷塑防腐处理，塑料部件选用抗紫外线老化的工程材质，可适应-40℃到60℃的户外环境温度区间，满足不同气候区域的长期使用需求。

　　在功能实现层面，这套集成式气象装置不需要额外搭配复杂的安装支架，单点位即可完成多参数同步采集，相比传统分体式气象监测设备，大幅降低了现场安装的工作量与后期维护成本；结构设计上充分考虑了户外使用的各类干扰因素，从防辐射、防水、走线防护、转动部件自由度等多个维度做了针对性优化，确保采集数据的稳定性与设备运行的耐久性。建模过程中对各个部件的装配间隙、安装孔位、转动配合关系都做了精准还原，可直接用于结构验证、安装模拟、教学演示等场景，也可作为同类气象监测设备结构优化的设计参考。
