数控热丝切割执行模组结构设计

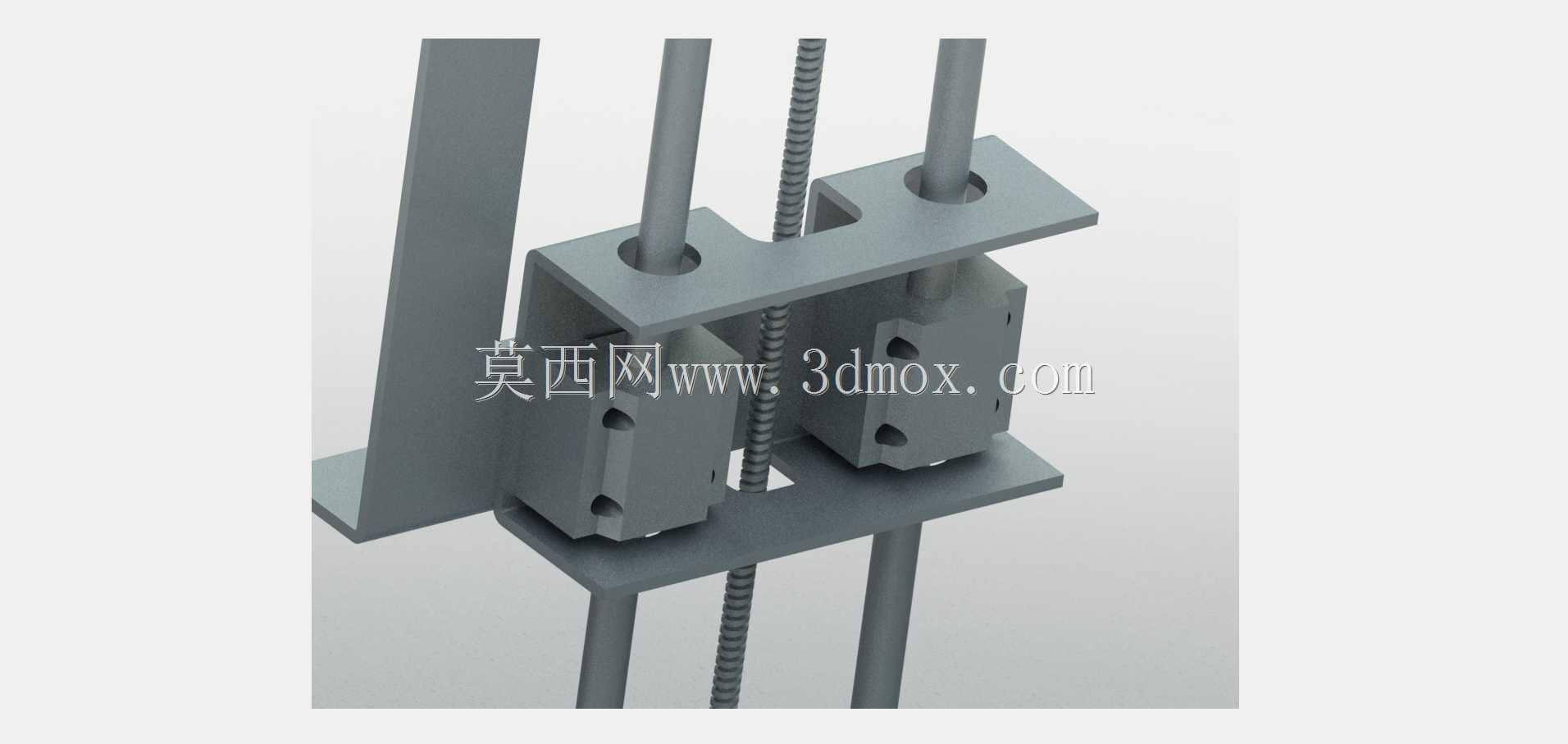

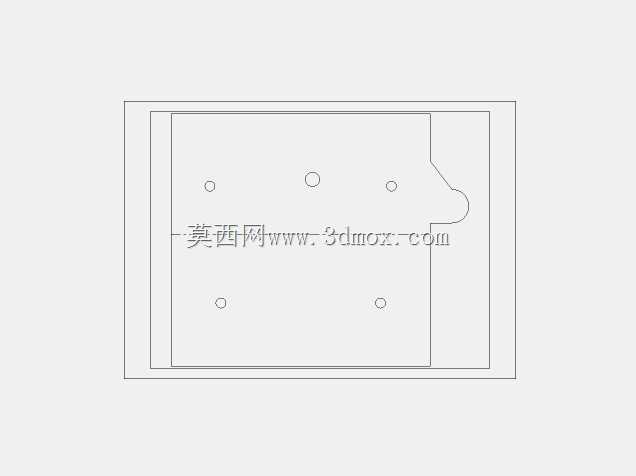

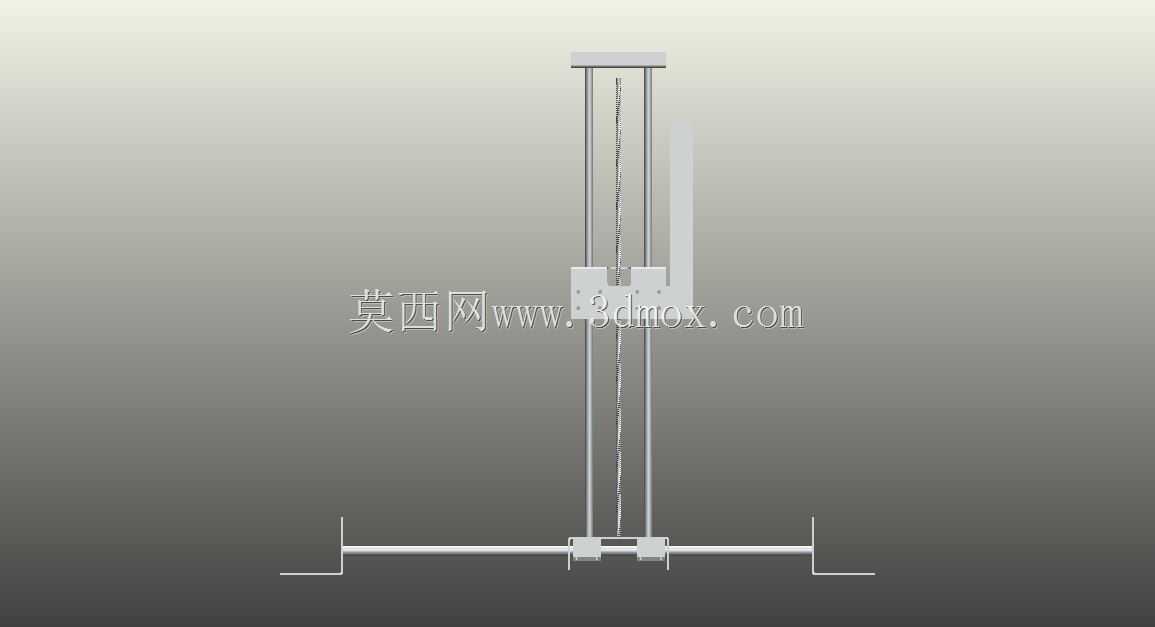

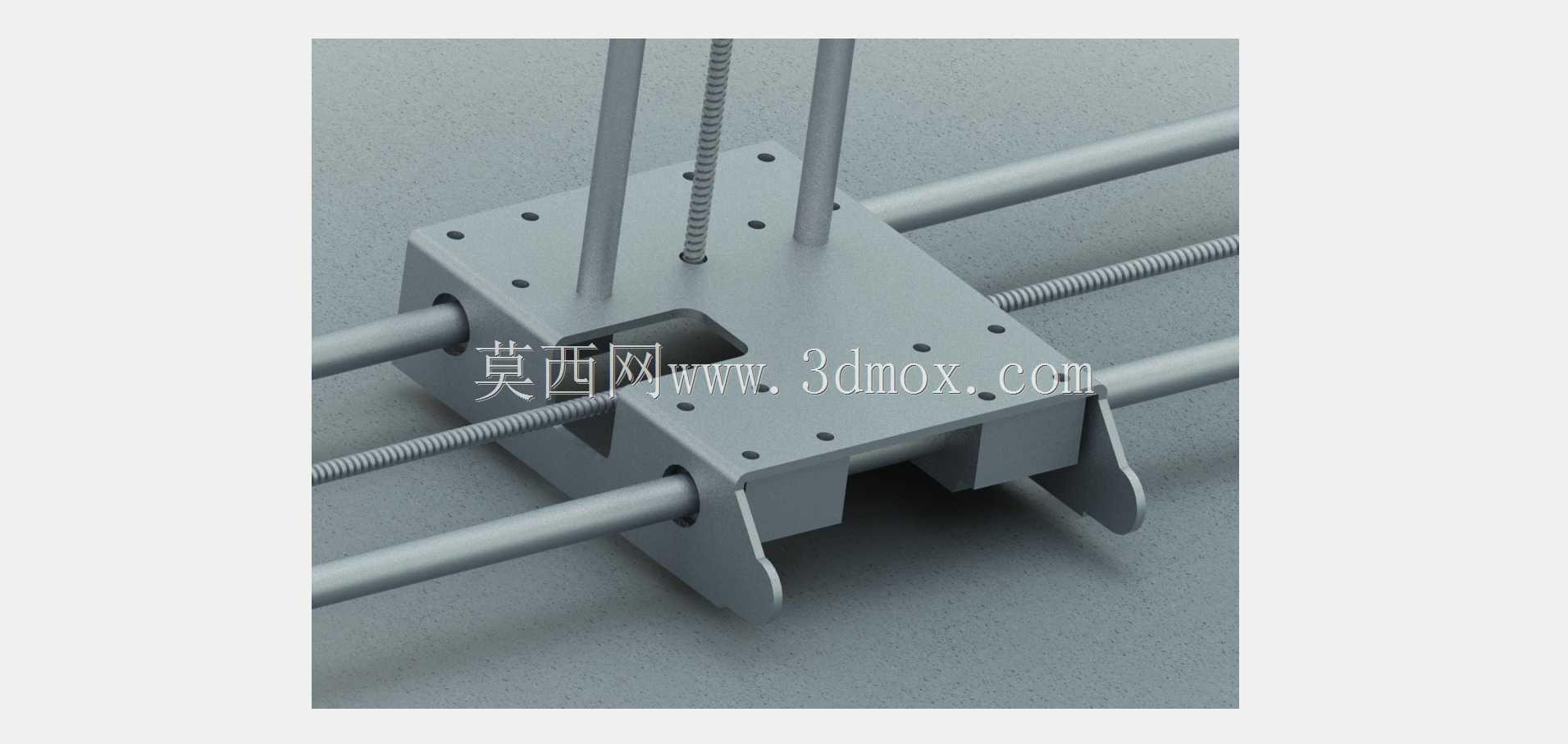

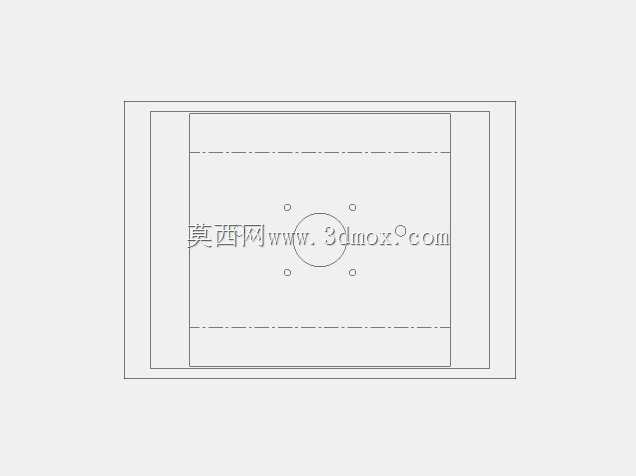

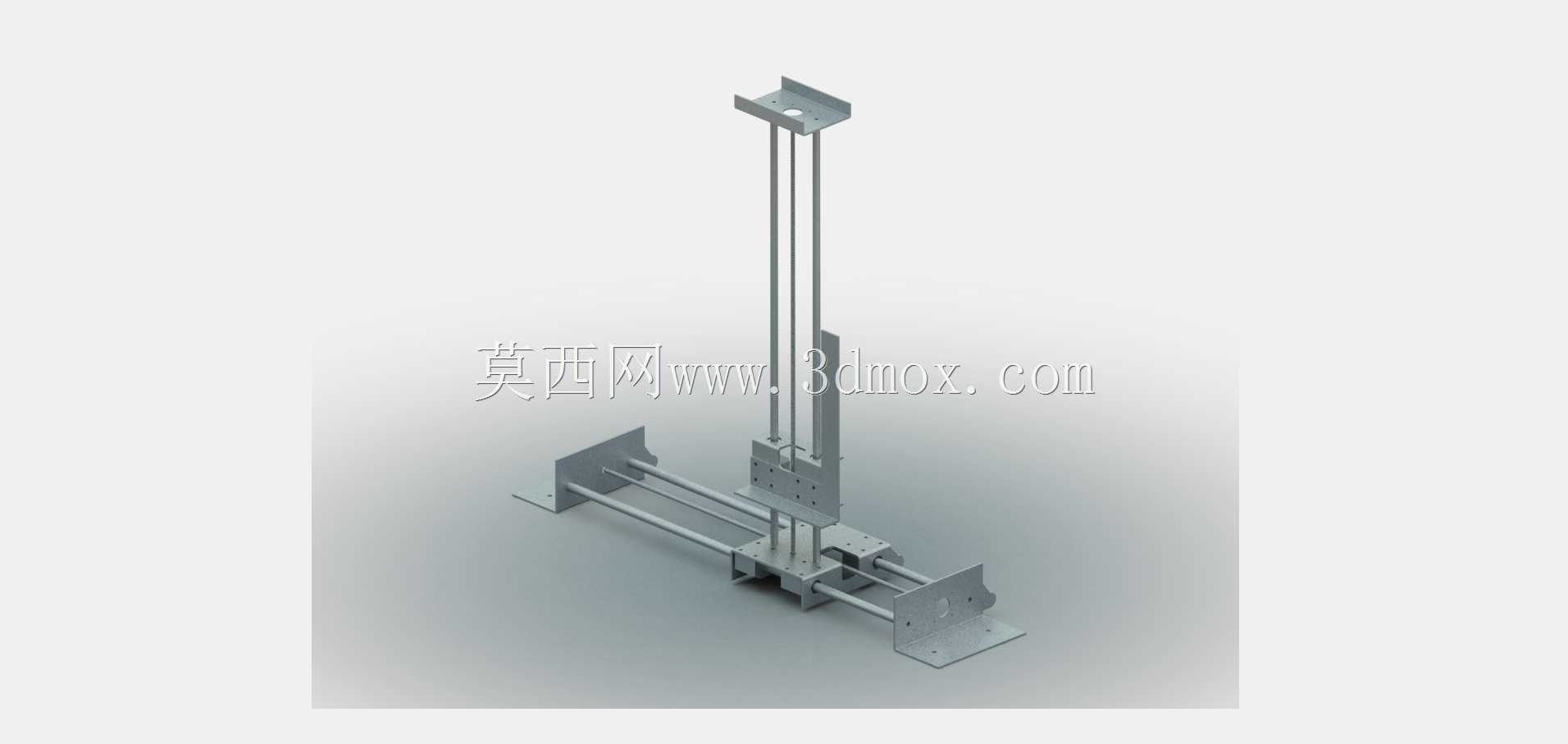

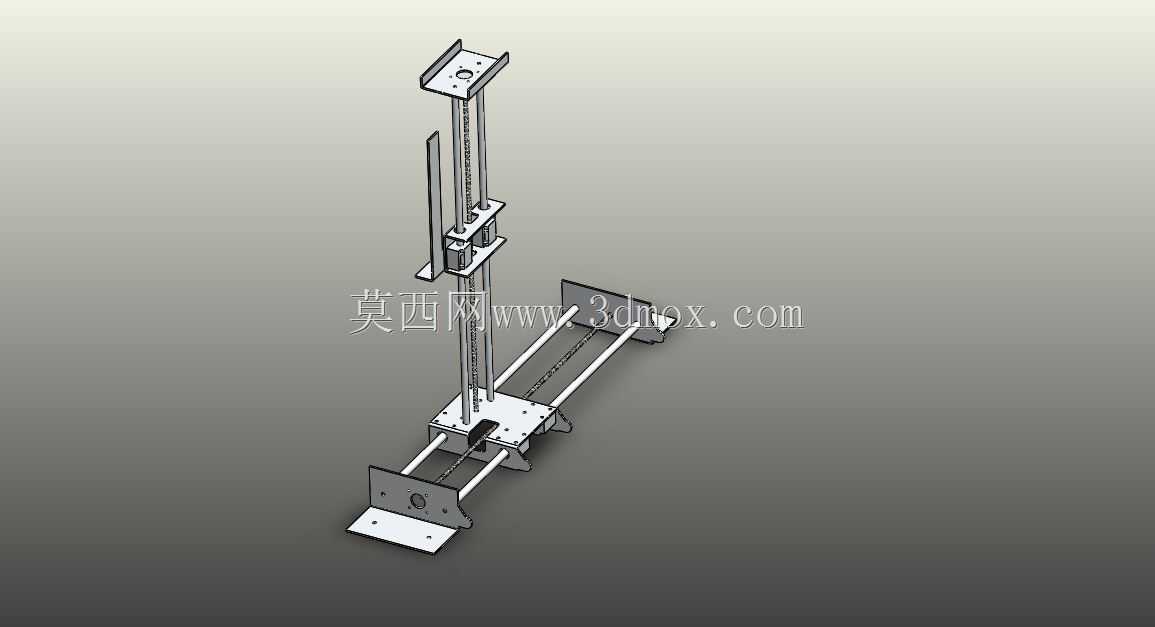

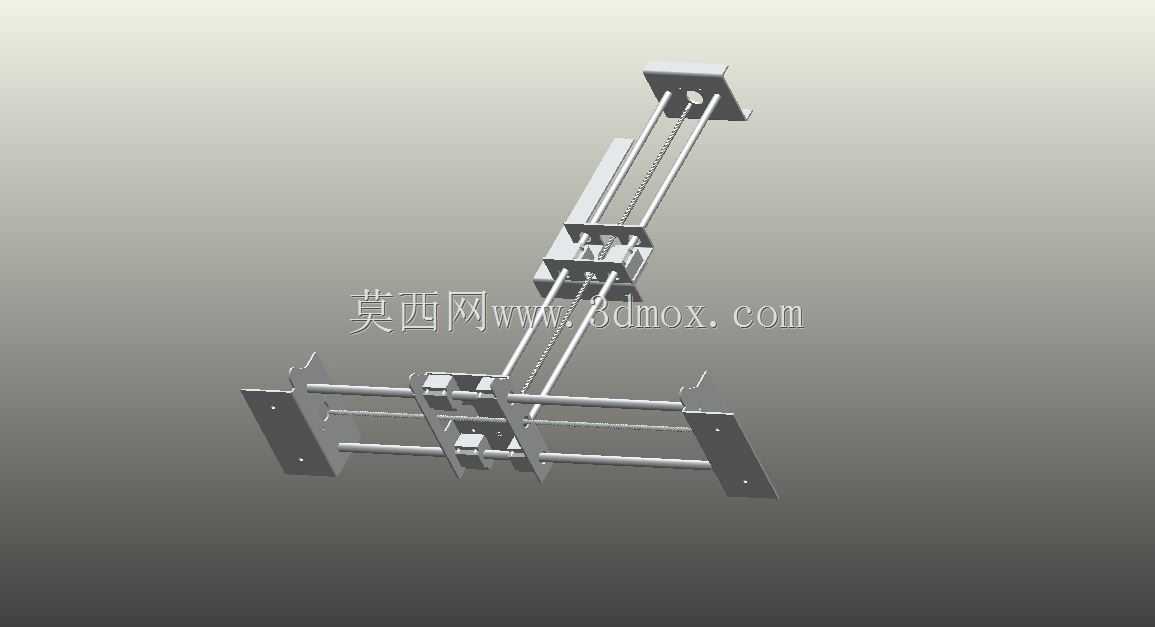

该结构为数控热丝加工设备的核心执行模组，主要应用于泡沫、海绵、热熔性工程塑料等易受热熔融材料的精准裁切场景，常见于广告字制作、包装内衬加工、建筑保温材料成型、铸造消失模制备等生产环节，替代传统手工裁切与普通刀具切割，解决软质蓬松材料切割易变形、切面毛糙、异形轮廓加工难度大的行业痛点。模组整体采用双光轴导向搭配丝杆传动的经典布局，两根平行布置的淬硬光轴作为运动导向基准，贯穿上下安装座与滑动载台，为热丝固定座提供稳定的直线运动轨迹，有效避免运动过程中的偏摆与晃动，保证切割过程中热丝的位置精度。中间布置的传动丝杆通过螺纹副与滑动载台连接，可外接步进或伺服动力源，将旋转运动转化为精准的直线位移，配合数控系统可实现不同速度、不同行程的升降进给，适配不同厚度、不同切割路径的加工需求。滑动载台采用分体式夹块设计，两个对称布置的夹持块既承担光轴直线轴承的安装定位功能，又预留了热丝的装夹固定位，可根据加工需求调整热丝的张紧力度与伸出长度，夹块上的多组安装孔位可适配不同直径的热丝耗材，同时方便后期维护更换易损的加热丝部件。上下两端的安装板为整个模组提供安装基准，板件上预留的通孔与定位槽可直接将模组固定在设备机架上，安装边界规整，无需额外设计复杂的转接件即可完成整机装配。设计过程中充分考虑热加工场景的使用特性，整体结构件采用金属材质加工，可耐受热丝工作时辐射的高温，避免长期受热出现结构变形；导向光轴与丝杆的布置间距经过反复校核，既保证载台运动的支撑刚性，又控制整体结构的占用空间，可适配不同幅面的加工设备安装需求。该模组的运动行程可根据加工材料的常规厚度调整，进给速度可匹配热丝的熔融切割效率，避免速度过快导致材料切不透、速度过慢造成切面熔边过宽的问题，双导向轴的设计可抵消热丝张紧时产生的侧向拉力，保证长期运行后运动精度不出现明显衰减，整体结构拆装便捷，日常维护仅需定期给导向轴与丝杆添加润滑脂即可保证运行顺畅，适合批量配套到各类数控热丝切割设备中使用。
