双蓝宝石版E3D V6热端适配安装结构

　　在桌面级FDM3D打印设备的改装与运维场景中，热端作为熔融耗材的核心执行部件，其安装适配性直接决定打印过程的稳定性、成型件精度以及设备可兼容的耗材范围。这套适配结构针对双蓝宝石版本E3D V6热端开发，核心目标是在不缩减原有设备打印行程的前提下，完成热端组件的可靠固定，同时兼顾散热效率、安装便捷性与长期使用的抗形变能力。

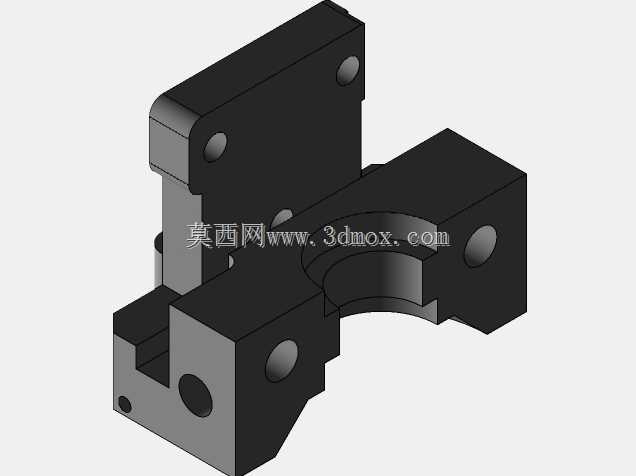

　　从实际使用场景来看，不少用户在为原有设备更换E3D V6热端时，常遇到支架干涉打印区域、散热风道错位导致喉管散热不足堵头、安装孔位不匹配需要二次打磨修改、打印件支架受热形变导致喷头偏移等问题，这套结构在设计阶段就针对性规避了上述痛点。结构整体沿用原有设备金属支架的U型安装基准，安装时无需对打印机原有金属机架进行打孔、切削等破坏性修改，所有连接点位均匹配原有设备的安装孔位公差，装配完成后热端喷头的中心位置与原有挤出头的坐标基准完全重合，用户更换后无需重新大规模调平、校准打印坐标原点，仅需做极小范围的Z轴高度微调即可投入使用。

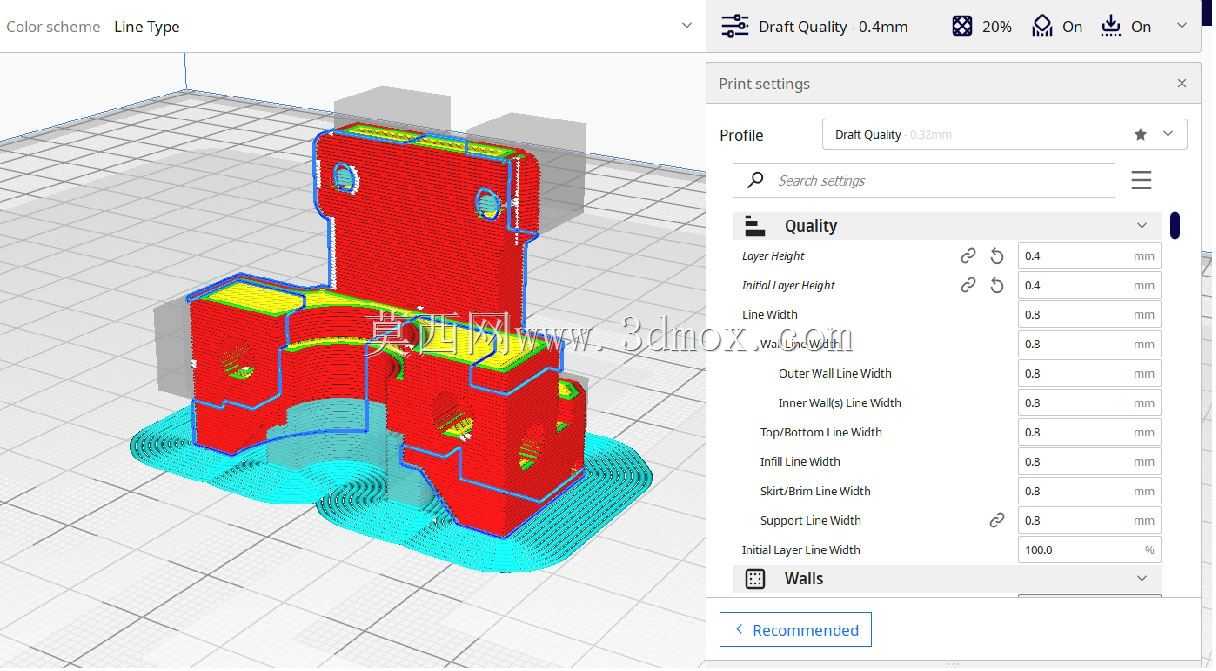

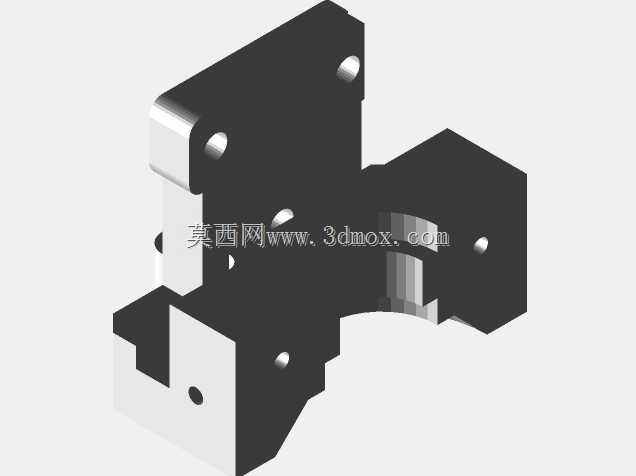

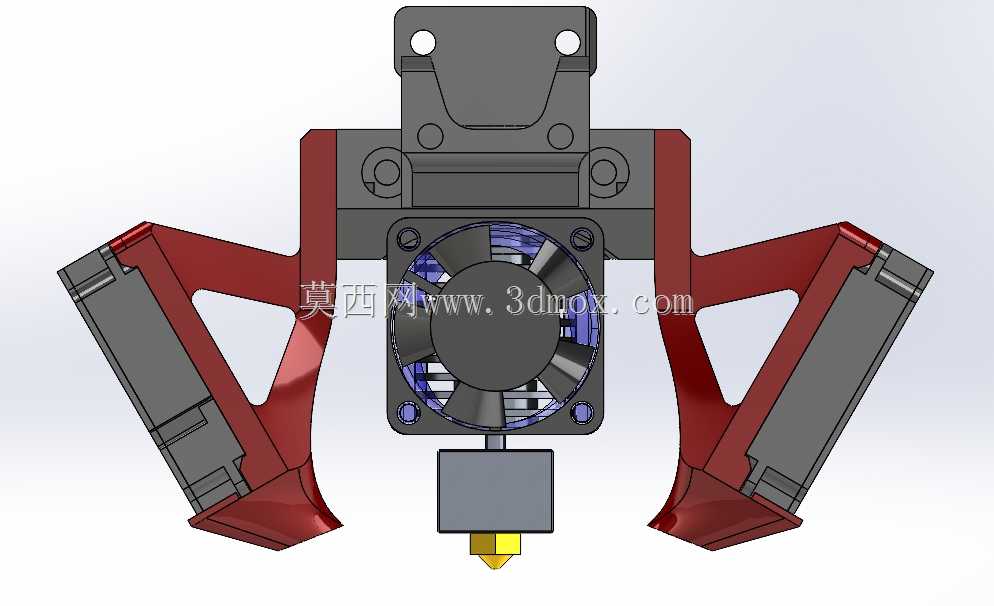

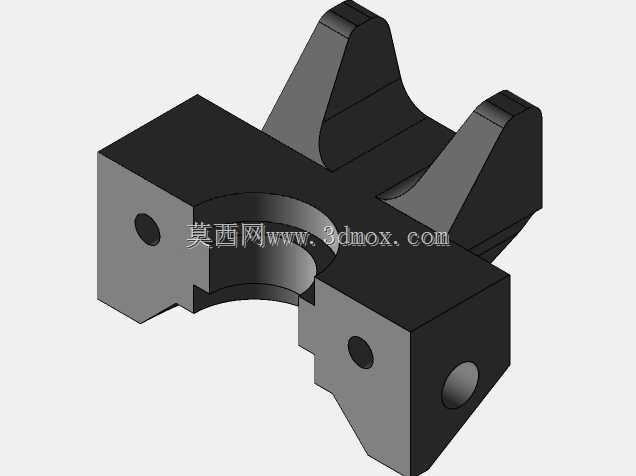

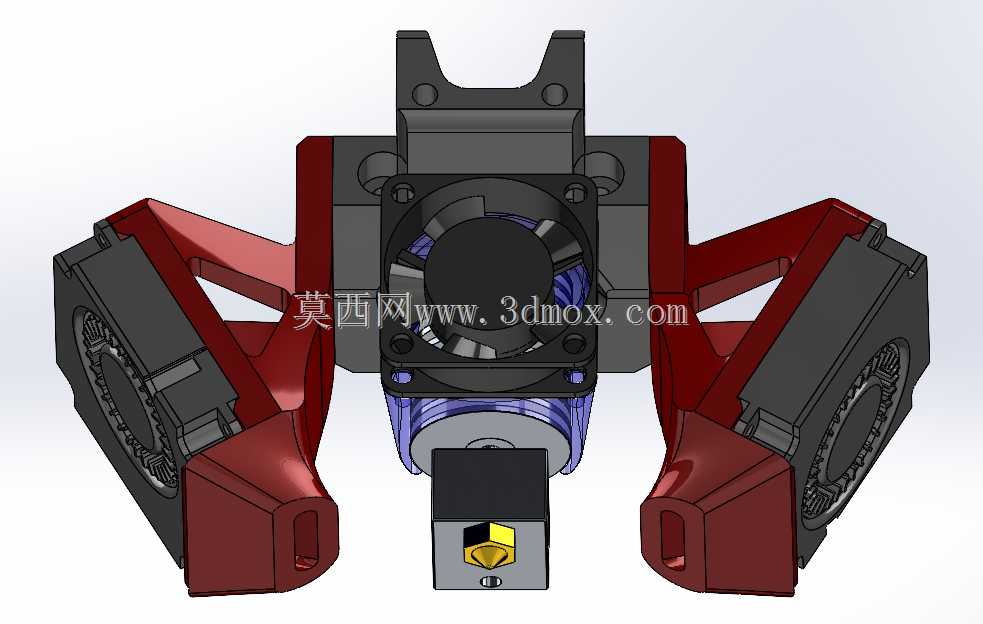

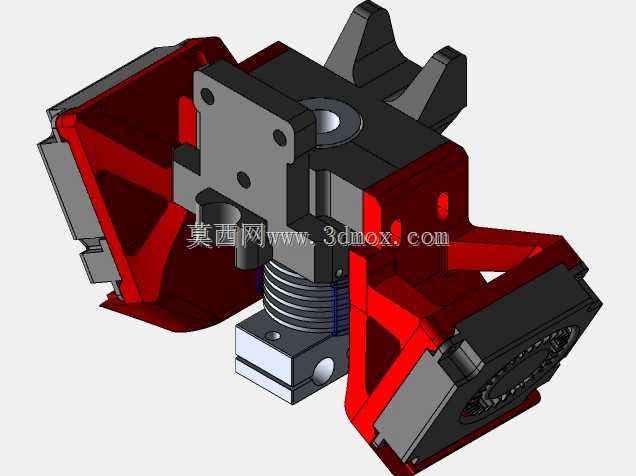

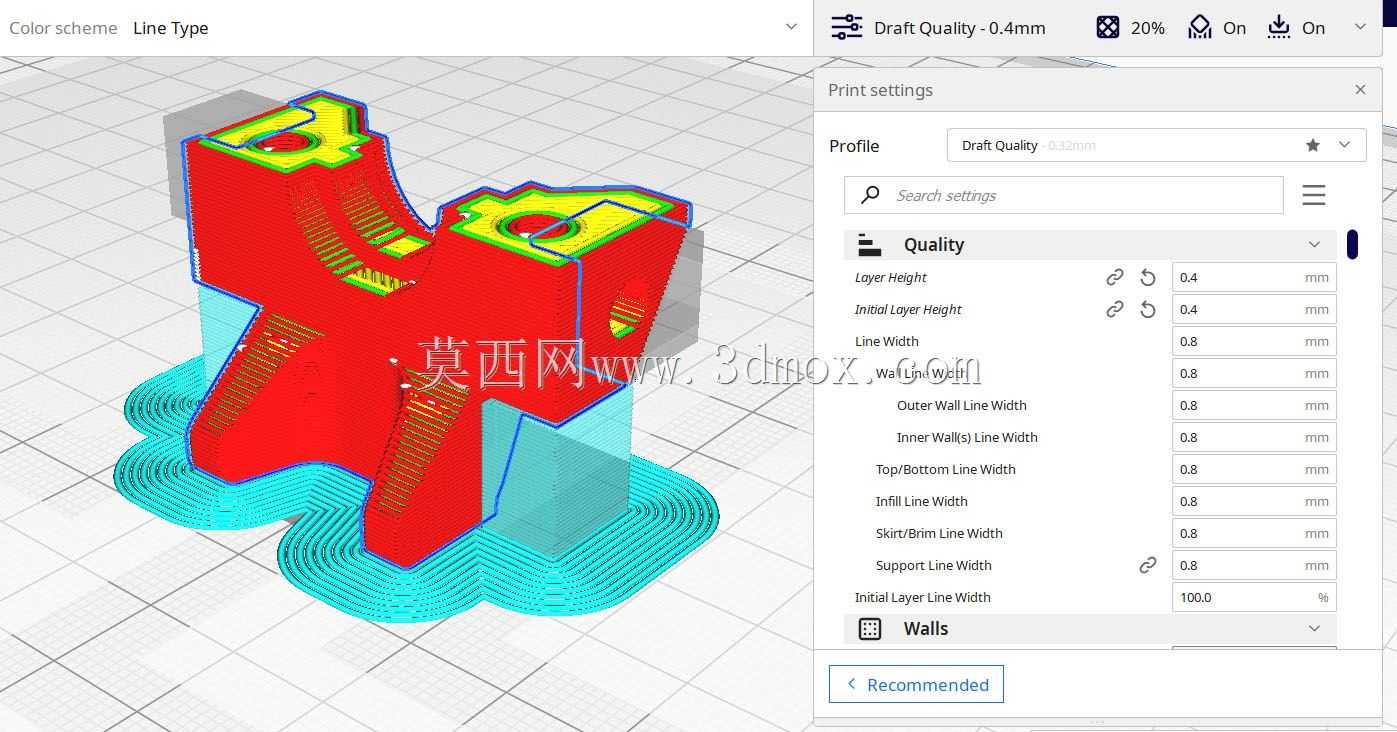

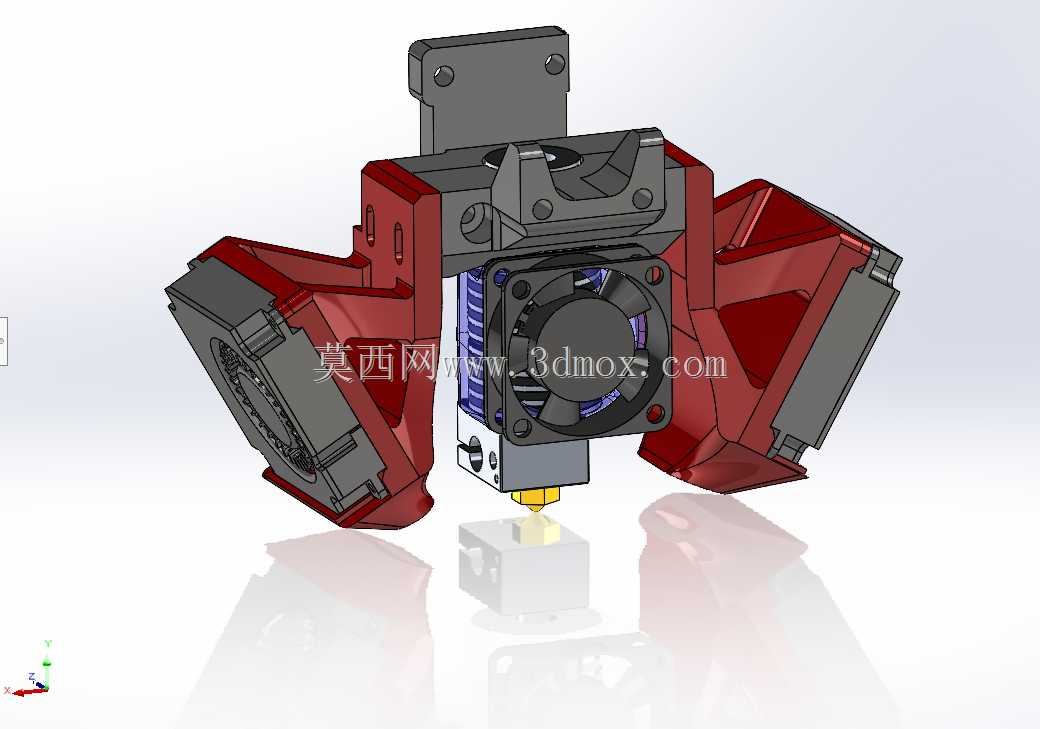

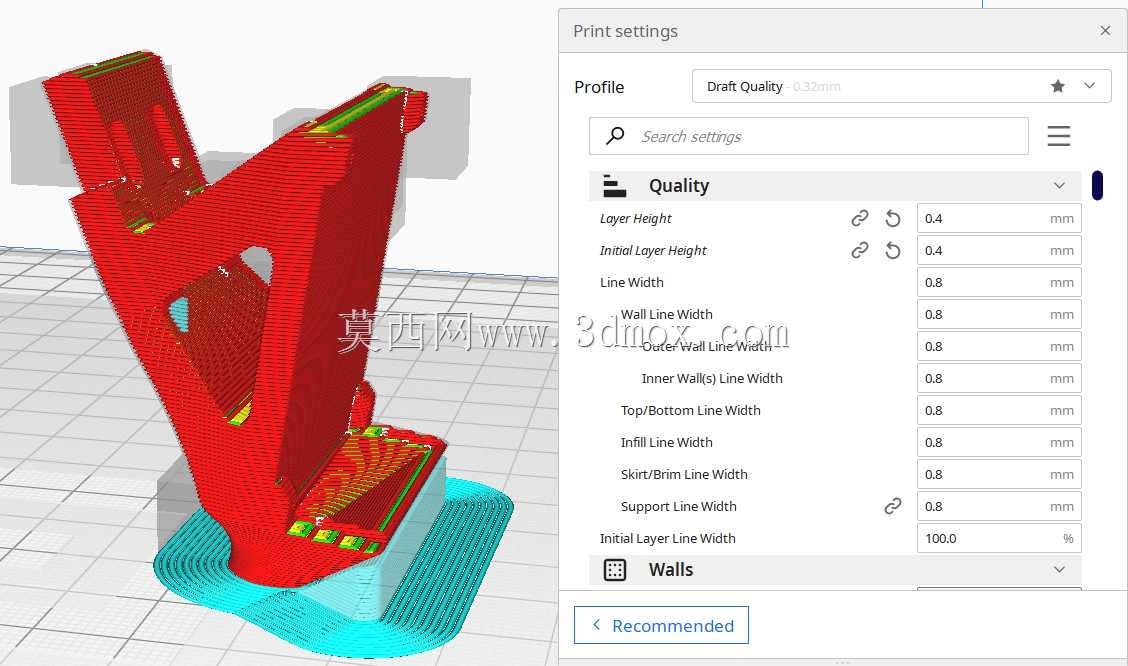

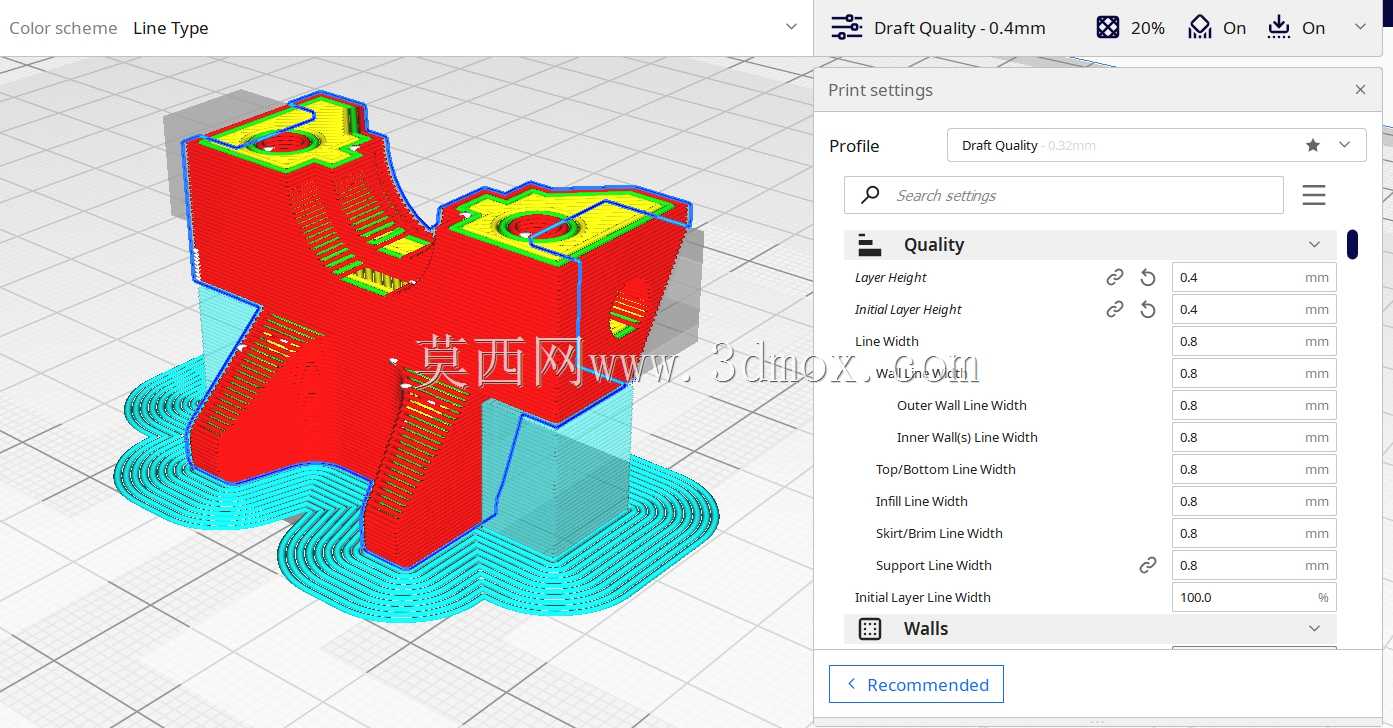

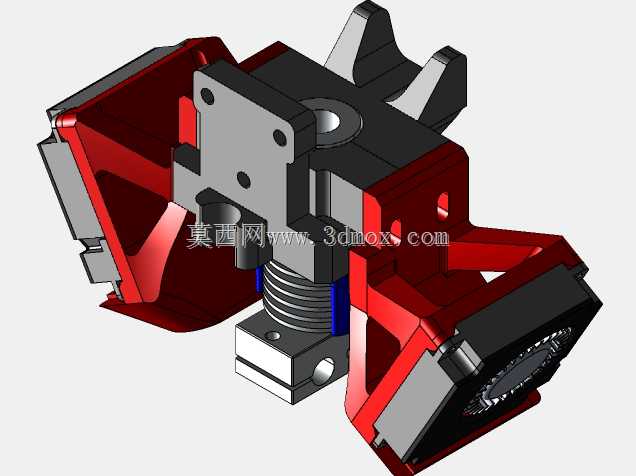

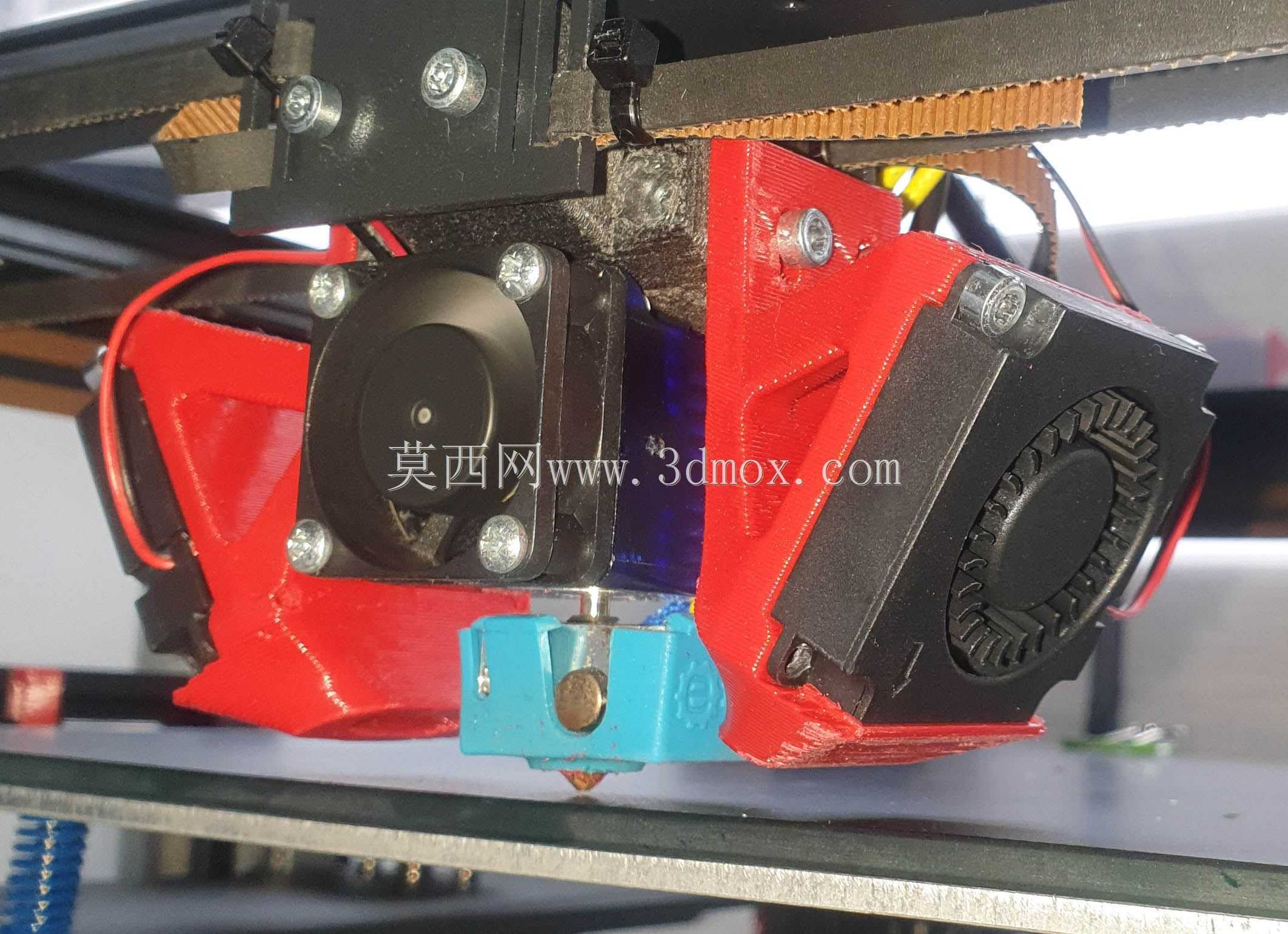

　　功能特性层面，这套结构将热端固定、散热风扇安装、风道导流三个核心功能整合为一体，整体仅包含4个打印部件，拆分逻辑充分考虑FDM工艺的成型特点，所有零件均无大角度悬空结构，无需额外添加支撑即可完成打印，有效降低打印过程的耗材浪费与后处理工作量。散热风扇的安装位完全对准E3D V6热端的散热鳍片区域，两侧的导流结构将冷却气流精准导向喉管散热段，避免热量向上传导导致耗材提前软化堵头；同时预留了合理的风道间隙，不会因为气流直吹导致加热块温度波动，保证熔融腔温度稳定在耗材打印所需的区间内。

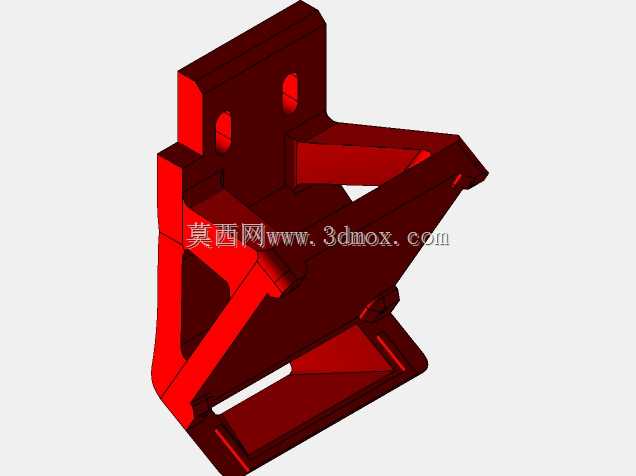

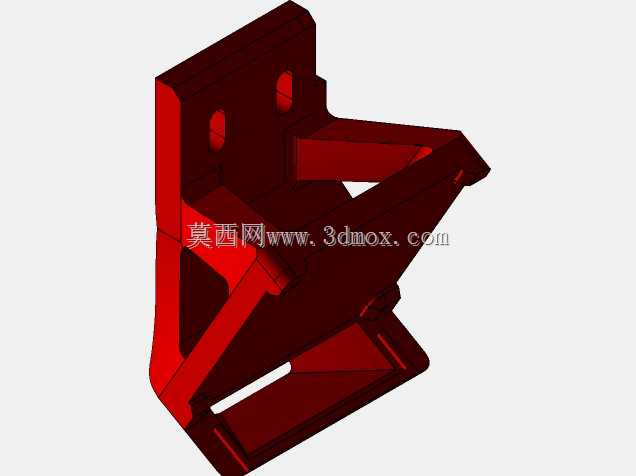

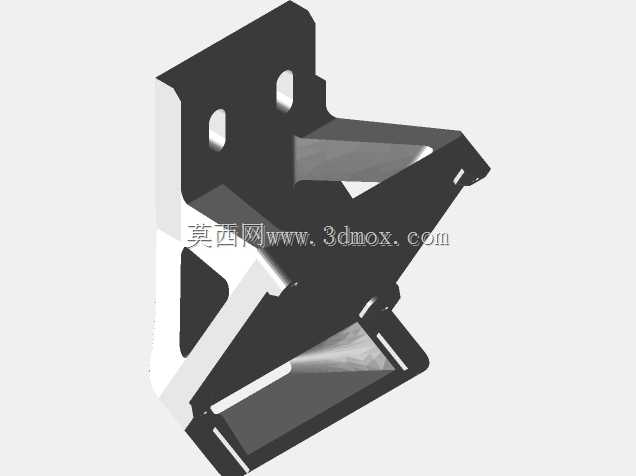

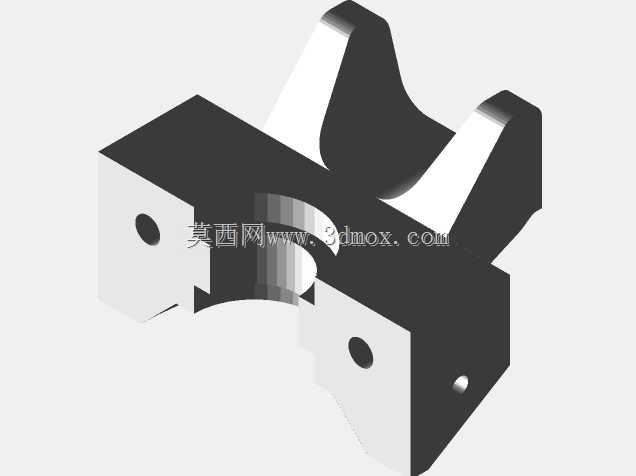

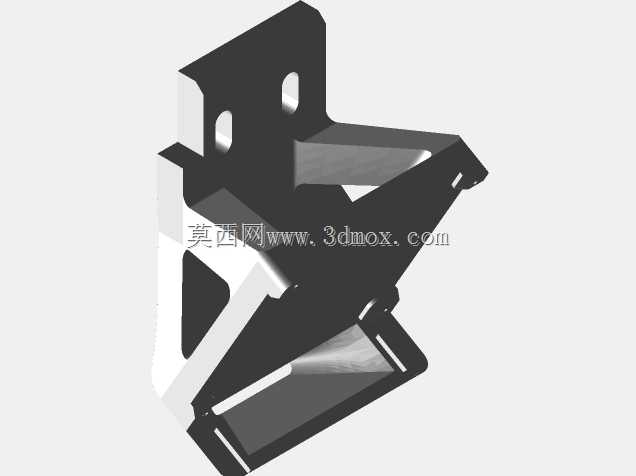

　　设计思路上，结构件的壁厚与加强筋布局经过反复验证，采用PLA、PETG、ABS乃至CarbonFill等碳纤填充耗材打印均可满足使用强度要求，即使在热端长期工作的辐射温度影响下，支架也不会发生蠕变形变，能够长期保持喷头位置精度。整套结构的安装紧固件仅需6个螺母插件、配套M3螺钉，配合E3D V6热端本身的组件以及打印机原有热端安装位的基础零件即可完成装配，无需额外采购特殊规格的紧固件。两侧的支撑臂采用三角镂空结构，在保证整体结构刚性的前提下尽可能减轻组件重量，降低X轴运动机构的负载，减少高速打印过程中的运动惯性带来的振纹，提升打印成型质量。

　　安装边界方面，整套结构的外轮廓尺寸完全控制在原有打印头组件的运动包络范围内，X轴、Y轴方向均不会超出原有设备的运动行程边界，不会出现打印到边缘位置时支架与机架发生碰撞干涉的问题，完全保留打印机原有的最大打印幅面。加热块与喷嘴的安装位置下沉量经过精准计算，配合原有自动调平传感器（若设备配备）的检测行程，无需修改传感器安装高度即可正常完成调平检测；喉管的穿入孔位公差控制在合理范围，既能够保证喉管顺利插入，又能避免间隙过大导致的热量传导异常。风扇的接线预留了足够的走线空间，走线槽位与原有设备的线束走向匹配，不会出现线束拉扯、与运动部件干涉的问题。

　　从实际打印适配性来看，这套结构支持PLA、PETG、ABS等多种常用FDM耗材的打印需求，散热效率能够满足不同耗材的打印温度要求，即使是需要较高打印温度的耗材，也能保证喉管段温度处于耗材软化点以下，避免堵头故障。结构的拆装逻辑简单，后期维护更换喷嘴、清理喉管残留耗材时，仅需拆卸少量紧固件即可完成操作，无需将整个挤出头组件从机架上拆下，降低日常维护的工作量。
