大马力传动用萨拉托夫式锥齿轮组结构

　　这套锥齿轮传动组件面向大马力动力传输场景设计，核心适配1000马力级的动力输入工况，常见于重型工程机械、大型农业装备、特种作业车辆的主传动链路中，承担动力换向、扭矩放大、转速匹配的核心作用。从实际应用场景来看，这类带主动小锥齿轮与从动大锥齿轮的集成式组件，多用于需要将纵向输入的动力转换为横向输出的传动节点，比如重型拖拉机的后驱动桥、矿用无轨设备的轮边传动单元、大型履带作业机械的行走传动端，这类场景普遍存在输入扭矩大、作业负载波动强、工况冲击频繁的特点，对传动部件的啮合精度、结构刚性、承载冗余都有极高要求。

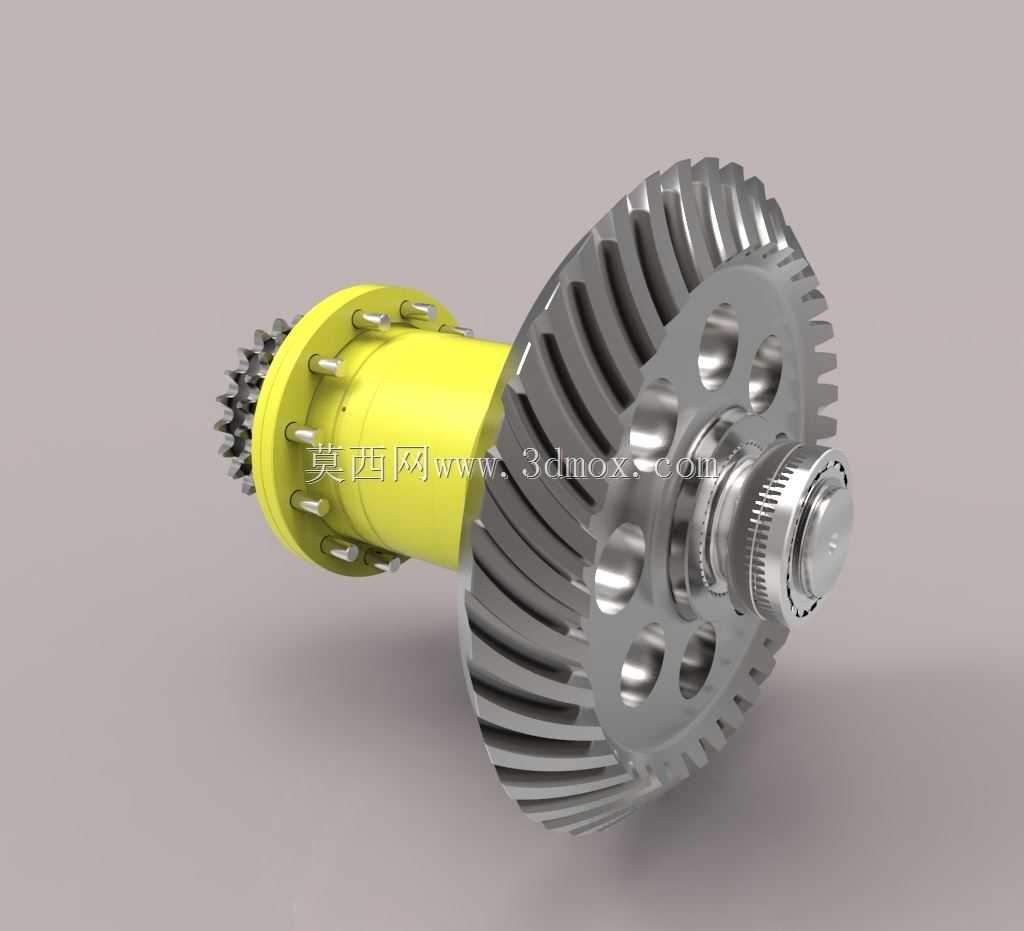

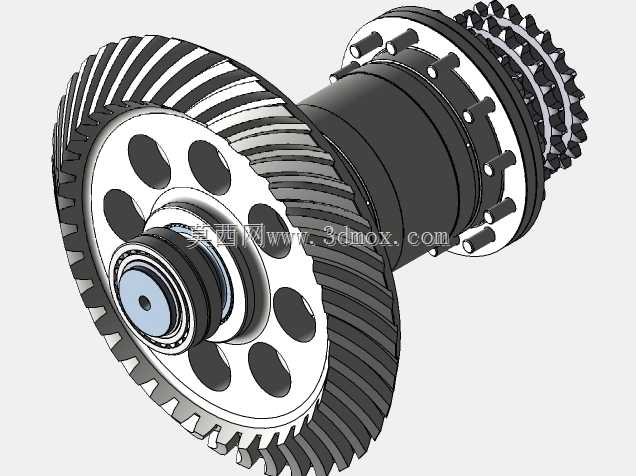

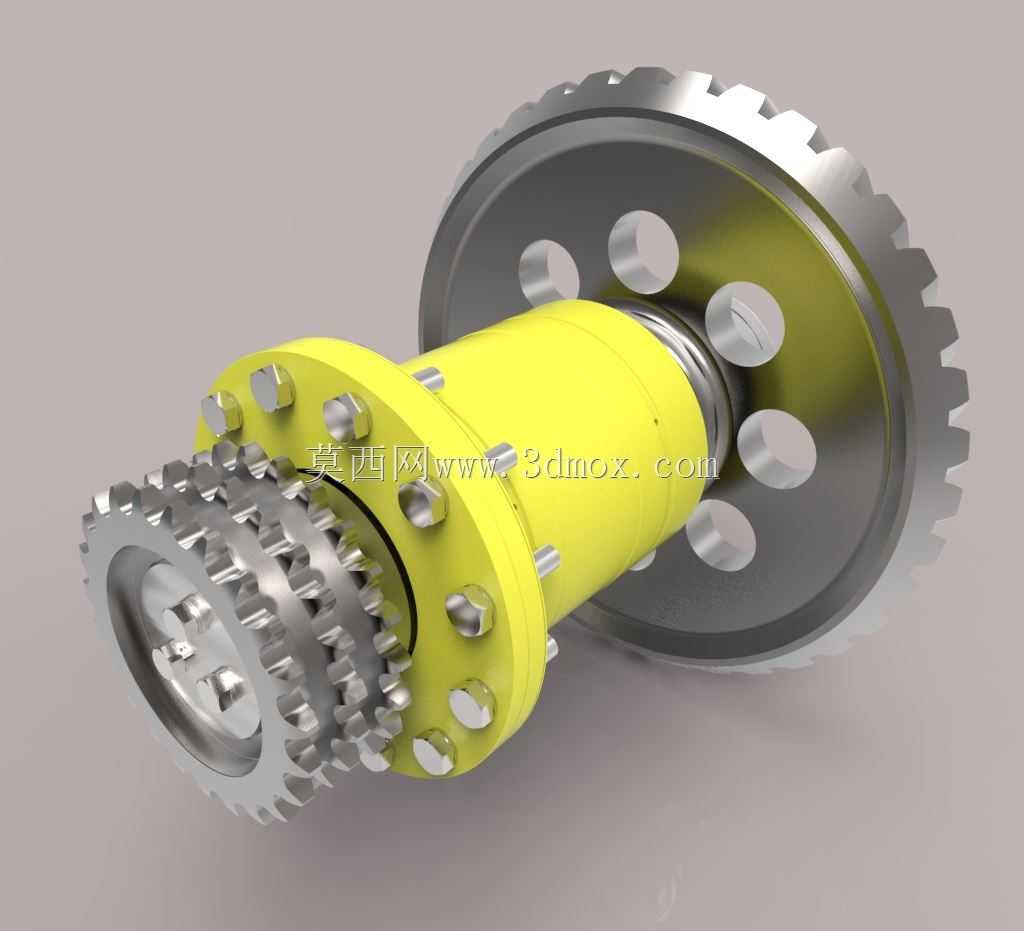

　　从结构设计思路来看，组件采用螺旋锥齿轮啮合副作为核心传动结构，相比直齿锥齿轮，螺旋齿的啮合过程是渐进式的，轮齿从齿端开始逐步接触到全齿啮合，啮合重合度更高，传动过程更平稳，能有效降低重载工况下的啮合冲击与运行噪音，同时单位齿宽的承载能力比直齿结构提升30%以上，适配大马力扭矩传输需求。主动小锥齿轮集成在输入轴段上，轴端预留了花键连接结构，可直接与动力输出端的联轴器或者传动轴对接，轴身设计有双轴承安装位，可通过配对圆锥滚子轴承实现径向与轴向的双向定位，抵消锥齿轮啮合过程中产生的轴向分力，避免轴系窜动影响啮合精度。从动大锥齿轮采用辐板式轻量化结构，轮盘上均匀开设多个减重孔，在保证轮体刚性的前提下降低转动惯量，减少动力切换过程中的冲击载荷，齿轮端面设计有连接法兰，可通过螺栓组与差速器壳体或者输出法兰刚性连接，将动力传递至下游执行机构。

　　从安装边界与尺寸适配角度看，组件的输入轴段直径、轴承位跨距、从动齿轮的分度圆直径、安装螺栓孔分布圆直径都经过匹配性设计，可直接适配对应吨位级的驱动桥壳体安装腔，不需要额外做安装位的二次加工。输入轴端的连接花键采用标准压力角设计，可与通用规格的传动轴花键套直接配合，降低配套件的选型成本。从动齿轮与主动齿轮的啮合间隙在装配阶段可通过轴承端的调整垫片进行微调，保证啮合印痕处于齿面中部区域，避免偏载导致的轮齿早期磨损。齿轮的支撑壳体部分采用集成式设计，将轴承座、润滑油道、连接法兰整合为一体，既提升了整体结构刚性，也减少了装配环节的累积误差，壳体上预留的润滑油道可直接对接设备的集中润滑系统，在运行过程中持续为啮合齿面、轴承位提供润滑冷却，避免高速重载工况下出现齿面胶合、轴承烧蚀的故障。

　　在功能特性层面，这套传动组件的传动比经过针对性匹配，可将输入端的高转速低扭矩转换为输出端的低转速大扭矩，匹配重型设备行走或者作业时的大扭矩需求，螺旋锥齿轮的齿面经过硬化处理，齿面硬度达到重载传动的要求，芯部保持足够韧性，可承受作业过程中的瞬时冲击载荷，避免轮齿出现断齿失效。组件的整体装配精度控制在较高等级，齿轮副的啮合侧隙、轴系的跳动量都符合重载传动的精度要求，运行过程中传动效率可保持在95%以上，减少动力传输过程中的功率损耗。在实际选型适配过程中，需要重点核对输入轴的安装长度、从动齿轮的外圆直径与安装腔的空间尺寸是否匹配，同时确认连接法兰的螺栓孔数量、孔径与下游连接部件的参数一致，保证装配后无干涉。另外在装配时需要注意啮合印痕的调整，通过增减调整垫片的厚度控制齿轮副的安装距，保证轻载状态下印痕位于齿长方向中部、齿高方向略偏小端，满载运行时印痕会向齿长方向的大端略微偏移，刚好覆盖全齿工作面，最大化提升轮齿的承载能力与使用寿命。这类传动结构在设计过程中还充分考虑了维护便利性，轴承端的密封件采用可更换结构，长期运行出现密封老化漏油时，不需要拆解整个齿轮箱即可完成密封件更换，降低设备的运维成本。
