带轴段键槽偏心传动齿轮结构设计

　　在各类需要实现非匀速周期传动、往复行程差异化的机械结构中，偏心齿轮是替代复杂凸轮连杆机构的高可靠性传动方案，常见于小型送料机构、纺织机械的导纱往复单元、包装设备的间歇送进工位、精密仪器的微调机构中，相比普通定传动比圆柱齿轮，这类偏心结构无需额外搭配变速凸轮，仅通过自身回转中心与齿轮分度圆中心的偏移量，就能实现输出端的周期性变速运动，大幅简化整套传动链的零件数量，降低装配累积误差。

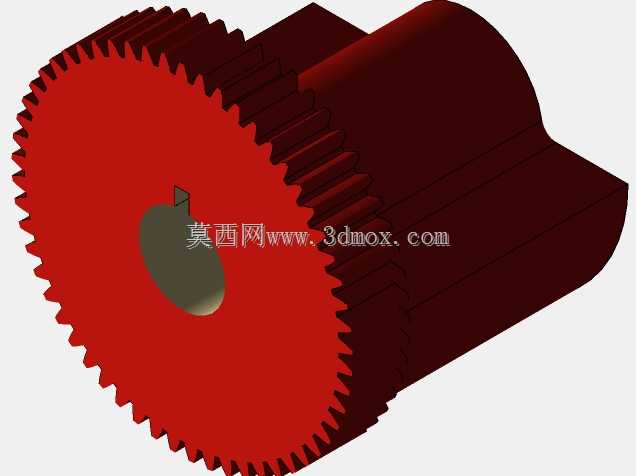

　　从结构设计逻辑来看，该偏心齿轮采用一体式轴段结构，齿轮本体与后端的安装轴段为同坯加工成型，避免了分体式装配带来的同轴度偏差，齿轮端面的键槽结构用于和驱动轴实现周向固定，传递额定扭矩时不会出现相对打滑，键槽的尺寸公差按照普通平键的连接标准设计，可适配常规标准平键，无需定制特殊连接件。齿轮的齿形采用渐开线圆柱齿廓，加工时可通过滚齿工艺一次成型，齿部参数匹配同模数的标准圆柱齿轮，可与对应模数的定轴齿轮实现啮合，啮合过程中因为回转中心与齿圈中心存在固定偏心距，输出轴的角速度会随回转角度呈现周期性的正弦变化，刚好匹配需要快进慢退、或者间歇送料的工位动作需求。

　　在安装边界上，该齿轮的轴向定位依靠轴段的轴肩实现，装配时轴段穿入安装座的轴承孔内，轴肩端面贴合轴承内圈端面，即可完成轴向位置的固定，无需额外加装轴套等定位零件，径向尺寸以齿顶圆为最大边界，设计安装腔体时需要预留足够的避让空间，避免齿顶旋转时与腔体内壁发生干涉，同时要注意偏心距带来的齿部径向跳动范围，计算腔体最小内径时需要以偏心回转中心为基准，叠加齿顶圆半径与偏心距的总和作为最小避让半径，防止运转过程中出现卡滞。

　　实际选型应用时，需要根据整套机构的行程速比系数要求确定偏心距的大小，偏心距越大，输出端的速度波动范围越大，对应的往复行程差也越大，若用于精密微调场景，可选用较小偏心距的结构，实现微小范围内的变速传动；若用于送料类需要明显快慢行程差的场景，可匹配对应偏心距的规格。齿部的强度设计按照接触疲劳强度与弯曲疲劳强度校核，一体式结构的刚性优于分体装配式，可承受中等载荷下的连续运转，齿面可根据使用场景选择表面淬火处理，提升齿面耐磨性能，延长连续运转的使用寿命。

　　在装配调试环节，需要注意齿轮初始安装的相位角，因为偏心结构的初始相位直接决定了输出端变速的起始位置，装配时需要将键槽的位置与驱动轴的键位对准，确保偏心方向与机构设计的动作行程匹配，避免出现动作相位偏差导致的机构撞机问题。啮合侧隙的调整需要兼顾偏心运转的最大侧隙与最小侧隙，不能按照普通定轴齿轮的固定中心距来装配，需要根据偏心距计算中心距的变动范围，预留合适的侧隙余量，保证运转过程中不会出现齿面卡滞，同时也不会因为侧隙过大导致反向传动空程超差。这类一体式偏心齿轮相比分体式的偏心套加齿轮的组合结构，减少了偏心套与齿轮之间的配合间隙，传动精度更高，反向空程更小，适合对传动精度有一定要求的中低速传动场景，转速过高时需要做动平衡校正，因为偏心结构本身存在不平衡量，高转速下会产生额外振动，因此这类结构通常应用在转速不超过1000rpm的传动工位中。
