通讯设备用折弯成型金属板盖结构

　　这款钣金盖板主要应用于小型通讯终端设备的壳体封装环节，在户外便携通讯基站、手持对讲设备、嵌入式通讯模组的防护结构中都能见到同类结构的应用。实际使用时，它作为设备壳体的上封装部件，直接扣合在主腔体上方，既承担外部结构防护作用，阻挡外界粉尘、飞溅液体直接接触内部PCB板与通讯元器件，也能通过自身金属材质的导通特性，为内部射频模块提供基础的电磁屏蔽效能，降低外界杂波对通讯信号接收、发射过程的干扰。

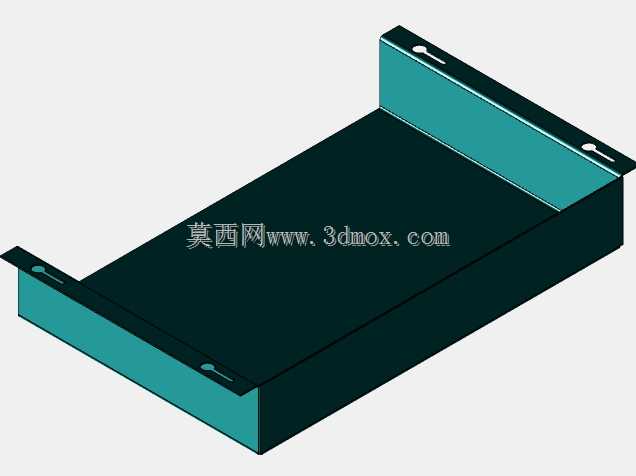

　　从结构设计逻辑来看，整体采用等厚薄钢板一体折弯成型，没有额外的焊接拼接结构，生产环节可通过单工序冲压折弯完成加工，能有效控制批量生产的工序成本与成型公差。盖板主体为大平面结构，作为主要的防护承力面，平面度控制在钣金加工常规公差范围内，避免安装后出现局部翘曲导致的密封缝隙；两侧向上折弯的立边高度匹配主腔体的侧壁深度，扣合时立边可嵌入腔体侧壁的定位槽内，限制盖板在水平方向的窜动，无需额外增加定位销结构就能实现安装时的快速对位。立边端部预留的两个带缺口的挂耳结构，是专门为无螺丝快装设计的结构：安装时将盖板对准腔体斜向推入，挂耳卡入腔体侧壁预设的凸点后，向下按压即可完成锁定，拆卸时只需轻微抬起盖板端部就能脱出卡接点，相比传统螺丝固定的结构，能大幅提升设备组装、后期维护的拆装效率，适合需要频繁开盖调试内部通讯模块的应用场景。

　　设计过程中重点考量了安装边界的适配性：盖板整体长宽尺寸严格匹配对应通讯腔体的上沿内尺寸，折弯立边的外轮廓尺寸比腔体内壁尺寸小0.15-0.2mm，预留出钣金加工的折弯回弹公差与表面喷塑涂层的厚度空间，避免出现扣合过紧无法装配或者间隙过大导致松动的问题。挂耳上的缺口宽度比腔体上的定位凸点直径大0.1mm，缺口的导入端做了小角度斜角引导，安装时即使存在轻微的对位偏差，也能顺着斜角滑入卡接位置，降低一线装配人员的操作难度。盖板的板材厚度根据应用场景的防护等级调整，常规室内使用场景选用0.8mm厚度的冷轧钢板即可满足结构强度要求，户外使用场景可更换为1.2mm厚度的镀锌钢板，提升抗锈蚀与抗外力冲击能力，折弯处的内圆角半径设置为与板材厚度等尺寸，避免折弯过程中出现应力集中导致的板材开裂问题。

　　在实际功能落地层面，盖板大平面的背面可根据内部元器件的布局需求，粘贴导电泡棉或者绝缘麦拉片：对应射频模块的位置粘贴导电泡棉，扣合后泡棉被压缩，实现盖板与腔体接地端的可靠导通，进一步提升电磁屏蔽效果；对应高压电路区域的位置粘贴绝缘麦拉片，避免金属盖板意外接触电路焊点造成短路故障。两侧立边的高度经过反复校核，既保证卡接后有足够的结合强度，不会因为设备跌落、晃动出现盖板脱落的情况，也不会因为立边过高占用腔体内部的元器件排布空间，给内部的通讯主板、天线模块、电池组件留出足够的安装余量。这种一体折弯的卡接式盖板结构，相比传统的螺丝固定盖板或者塑料注塑盖板，在结构强度、拆装效率、电磁屏蔽性能上都有明显优势，非常适合小体积通讯类设备的封装需求，建模过程中对折弯止裂槽、卡接缺口的细节做了完整还原，可直接用于钣金加工的工艺拆解与装配干涉校验。
