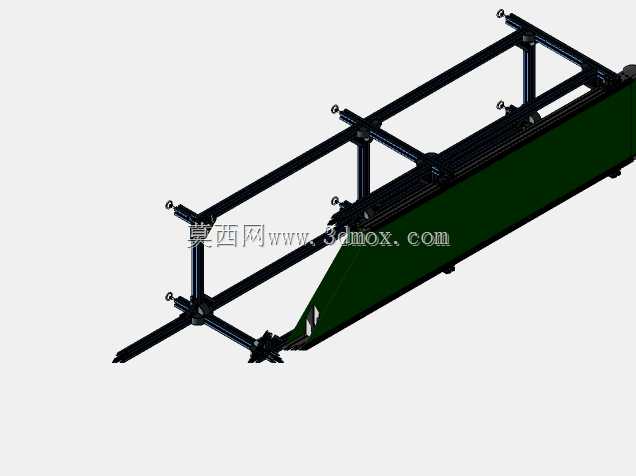

带铝型材框架的皮带式蒙特奇输送设备

　　在轻工制造、电子组装、小件物料分拣的产线布局里，这类带框架的皮带输送结构是衔接不同工序工位的核心中转单元，和重型矿用输送设备不同，它的设计定位偏向轻载、平稳输送的场景，常见于车间内工位间的半成品流转、包装段的物料进给、检测工位的工件匀速输送环节，输送面的水平度控制直接影响物料传输的稳定性，尤其是输送轻薄片状工件、小型盒装物料时，皮带的张紧度、机架的抗扭刚度都会直接决定输送过程中是否出现物料偏移、卡滞的问题。

　　从结构设计逻辑来看，这套输送设备的机架采用标准工业铝型材拼装而成，摒弃了传统焊接钢架的厚重设计，铝型材的槽道结构可以灵活调整安装附件的位置，不管是加装侧边挡条、工位传感器支架、还是末端落料导槽，都不需要在机架上二次钻孔焊接，能适配不同产线的定制化改造需求。机架的支撑腿采用型材垂直布置，横向和斜向的型材拉撑形成稳定的桁架结构，抵消皮带运行时产生的侧向拉力，避免长时间运行后机架出现形变偏移；支撑腿底部预留的安装孔位，可以配合脚杯或者脚轮使用，前者用于固定工位的水平调平，抵消地面不平整带来的机架倾斜，后者则适合需要频繁调整产线布局的柔性生产车间。

　　输送主体采用平皮带结构，绿色的PVC皮带是轻工输送场景的常用选型，表面摩擦系数适中，既可以保证输送过程中物料不会出现打滑，也不会因为摩擦力过大导致物料堆积时出现刮擦损伤；皮带的两端设置主从动辊筒，主动辊连接驱动单元的位置预留了标准安装接口，不管是搭配调速电机还是定速传动组件，都可以直接适配安装，从动辊侧设计了张紧调节结构，通过调整辊筒的轴向位置来控制皮带的张紧力，避免皮带运行时出现跑偏、松弛打滑的问题，日常维护时不需要拆解整个机架，只需要调整两侧的张紧螺栓就可以完成皮带校准，大幅降低产线停机维护的时间成本。

　　从安装边界的尺寸逻辑来看，这类输送设备的宽度通常根据常规输送物料的最大尺寸设计，预留足够的侧边安全余量，避免物料从皮带两侧掉落；机架的高度可以根据对接的工位高度调整支撑腿的固定位置，适配不同高度的操作台、加工设备进料口，不需要额外加装过渡衔接平台。皮带的输送面距离机架底部的空间预留了足够的走线、安装驱动组件的位置，驱动电机可以选择安装在机架端部的下方位置，也可以根据现场布局选择侧装的方式，不会占用输送面上方的操作空间。框架的上沿型材和皮带输送面保持足够的安全距离，避免输送过程中较高的物料和机架产生刮碰，同时型材槽道可以快速安装透明防护挡板，针对有防静电、防异物掉落需求的场景，不需要额外改造机架结构就能完成防护组件的加装。

　　在实际工况使用中，这套输送结构的运行速度可以根据产线节拍灵活调整，匀速运行时的噪音控制表现优异，适合车间内近距离的物料转运，和复杂的倍速链输送线相比，它的结构更简单，维护成本更低，针对单一方向的直线输送场景，投入成本仅为复杂输送线的几分之一，同时铝型材框架的模块化设计，让后期延长输送长度、调整输送宽度都可以通过拼接型材、更换对应长度的辊筒和皮带来实现，不需要整体更换设备，能很好适配中小制造企业产线迭代快、布局调整频繁的实际需求。设计过程中需要重点校核的是机架的整体挠度，当输送长度较长时，中间位置需要加装中间支撑辊，避免皮带在物料重力作用下出现下凹，导致物料输送过程中出现卡顿、堆积的问题，同时所有型材的连接位置都采用标准角件配合螺栓锁紧，连接强度足够承受轻载输送时的交变载荷，不会出现长时间运行后连接松动的问题。
