适配63mm管道的博世3Bar压力传感器安装法兰

　　在汽车进气系统改装、工业气动管路压力检测的场景里，这类适配特定规格MAP传感器的安装法兰，是解决传感器与管路对接密封、定位固定的核心连接件，很多做进气压力采集、涡轮增压管路调试的工程场景里，经常会遇到标准传感器接口和现有管路直径不匹配的问题，这类定制法兰就是为了填补这个对接缺口设计的。这款法兰专门适配63mm外径的管路，设计时首先考虑的是安装后的密封可靠性，中间的通孔完全匹配博世3Bar MAP传感器的探头伸入尺寸，既保证传感器感压端面能完全接触管路内部的气流介质，又不会因为通孔过大导致安装后出现漏气泄压的问题，毕竟进气压力检测的数值精度直接关系到ECU的喷油量计算、增压值控制逻辑，一旦安装位出现泄漏，

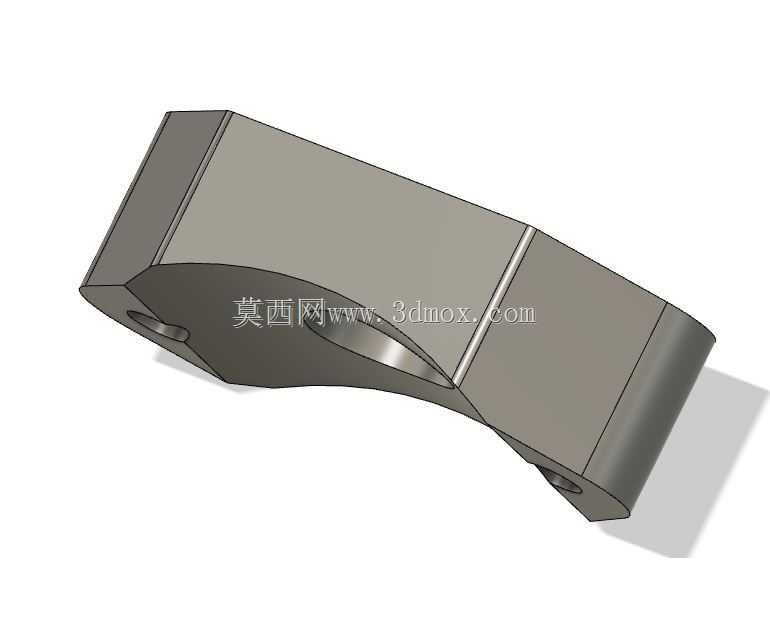

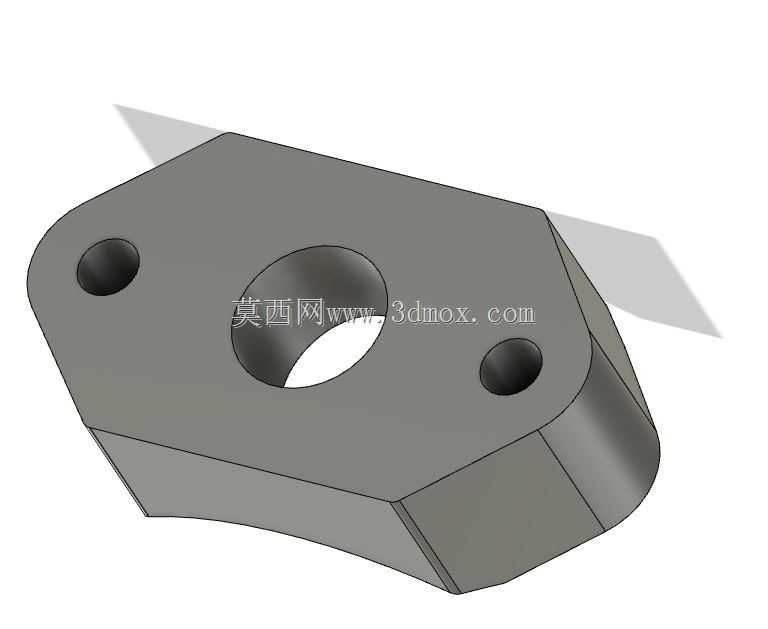

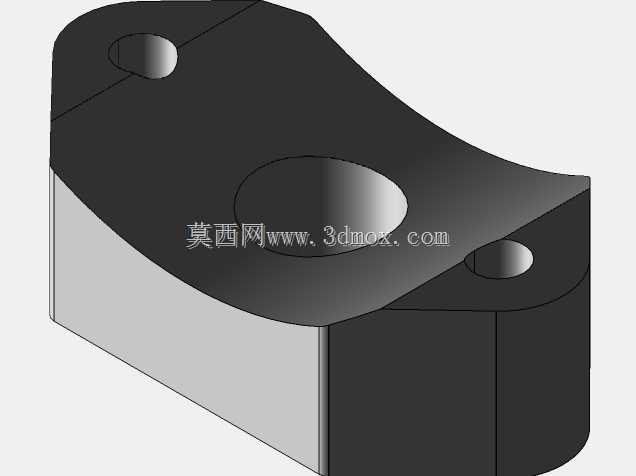

　　采集到的压力值会比实际管路压力偏低，直接导致动力输出异常、空燃比失准的问题。法兰整体采用切角的近似菱形轮廓，没有做多余的外伸结构，两个安装孔对称分布在中心通孔的两侧，孔位的中心距是经过匹配对应传感器安装脚位尺寸确定的，安装时可以直接穿入螺栓把传感器压紧在法兰端面上，法兰和传感器接触的端面做了平面度控制，表面粗糙度满足密封要求，不需要额外加工密封槽，配合密封垫片就能实现端面静密封，减少了现场安装的加工工序。法兰和管路对接的一侧，弧度完全贴合63mm管道的外壁曲率，焊接或者抱箍固定的时候，能完全和管壁贴合，不会出现对接缝隙，不管是用在铝合金进气管道的焊接安装，还是用在硅胶管路的抱箍固定场景，都能保证连接位的结构强度。

　　设计时没有采用常规的圆形法兰轮廓，而是把两侧安装孔之外的多余材料全部切除，一方面是为了减重，在汽车改装这类对重量比较敏感的场景里，每一个连接件的冗余重量都尽量控制，另一方面是为了避让周边的管路、线束布局，切角后的轮廓不会和周边相邻的部件产生安装干涉，在空间紧凑的发动机舱布局里，这种小尺寸的异形法兰比标准圆形法兰的安装适配性更强。法兰的厚度经过受力校核，两个安装孔位在螺栓拧紧到标准扭矩的时候，法兰不会出现翘曲变形，保证整个密封端面的压力均匀分布，不会出现局部压力不足导致的泄漏。实际应用中，这类法兰除了用在汽车进气系统的MAP传感器安装，也可以用在其他同管径的压缩空气管路、低压气动回路的压力传感器安装场景，

　　只要是匹配对应安装规格的3Bar量程压力传感器，都可以通过这个法兰实现管路的快速取压安装，不需要对原有管路做大规模的改动，只需要在管路对应位置开孔，把法兰焊接或者粘接固定在管壁开孔处，再把传感器通过两个螺栓固定在法兰上就能完成安装，大幅降低了现场取压改造的工作量。设计过程中也充分考虑了不同安装场景的兼容性，法兰的外缘没有做尖锐的棱角，全部做了小倒角处理，避免安装过程中割伤操作人员的手部，也不会划伤周边的线束、软管。两个安装孔的孔径预留了足够的公差，即使传感器的安装脚位有小幅的尺寸偏差，也能顺利穿入螺栓完成固定，不会出现孔位对不上无法安装的问题。中心通孔的轴向长度经过控制，传感器安装后探头不会伸入管路过多，避免对管路内部的气流产生扰流，影响压力检测的稳定性，也不会因为探头伸入过长被高速气流夹带的杂质冲击损坏。
