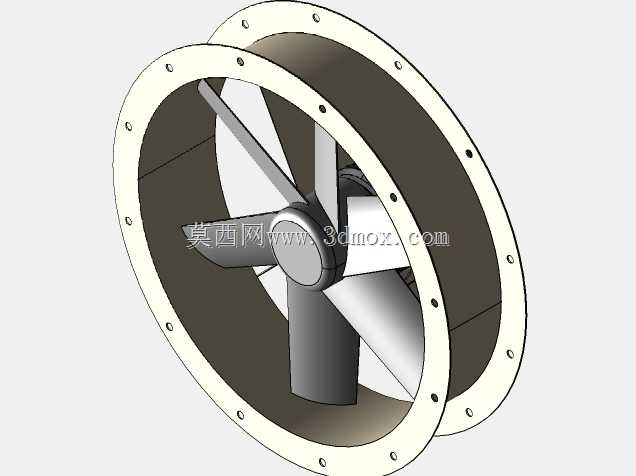

带安装法兰的六叶管道式轴流通风结构

　　做通风系统配套结构设计快十年，经手的轴流类通风结构不下百款，这款带双侧法兰的六叶轴流结构，是我之前给废气过滤排放单元做配套时反复调整过细节的版本，实际落地跑了两年多工况，稳定性比最初的原型款提升不少。先从安装边界说，整个结构采用圆筒形风筒主体，两端一体加工带螺栓孔的安装法兰，法兰上的安装孔沿圆周等距排布，孔位公差控制在±0.2mm以内，对接同管径的通风管道时，不需要额外做转接法兰，直接穿螺栓加密封垫就能完成固定，风筒的轴向长度控制在常规管道段的适配区间，不会因为轴向尺寸过长挤占过滤单元的安装空间，也不会因为过短导致叶轮端的气流紊流影响进风效率。叶轮部分采用六片等距分布的宽叶片设计，叶片的翼型截面是按低转速高风压的需求做的曲率调整，

　　不是市面上常见的等厚度平板叶片，每片叶片的安装角经过三次台架测试修正，在额定转速下，既可以保证足够的送风距离，又能把叶片切割气流产生的噪音控制在工业场所允许的区间内，不会因为风噪过大影响车间内的作业沟通。轮毂部分做了锥面过渡设计，和电机输出轴的配合面采用键槽加顶丝的双重固定结构，避免长期运行后叶轮出现轴向窜动，轮毂和叶片的连接位置做了圆弧过渡，减少应力集中，就算长期在含少量粉尘的气流环境下运行，也不容易出现叶片根部断裂的问题。实际应用场景里，这款结构除了用在空气过滤装置的排放段，也可以适配厂房岗位送风、设备散热排风、管道内的气流助推等场景，风筒内壁做了光滑处理，没有突出的结构件，气流通过时的沿程阻力比带内支撑筋的款式低12%左右，

　　能降低配套电机的负载功耗。设计的时候特意把电机安装位和风筒做了同轴度限位结构，组装的时候不需要反复打表调整同轴度，只要把电机座卡入预设的定位槽就能保证叶轮和风筒内壁的间隙均匀，不会出现运行时叶片刮蹭风筒的问题，叶轮和筒壁的单边间隙控制在3mm，既不会因为间隙过大导致气流回流损失风压，也不会因为间隙过小给加工和组装带来过高的精度要求。另外两端法兰的厚度做了针对性加强，在螺栓锁紧的受力位置没有做减薄处理，就算现场安装时螺栓锁紧力偏大，也不会出现法兰变形导致密封面漏风的问题，风筒外侧不需要额外加加强筋，靠法兰和筒壁的一体结构就能满足常规通风压力下的强度要求，整体重量比同参数带加强筋的款式轻8%左右，现场吊装或者管道上架的时候，

　　能减少安装支架的承重负担。从建模逻辑来说，整个结构的参数是全关联的，调整风筒直径的时候，法兰的孔位数量、叶轮直径、轮毂尺寸都会跟着按比例适配，后续如果要做不同管径的衍生型号，只需要修改主参数就能快速生成对应模型，不需要重新逐个绘制零件，能节省不少变型设计的时间。实际工况测试里，这款结构在过滤装置排放段使用时，能克服过滤棉带来的风阻，保证过滤后的废气可以稳定排到指定区域，不会因为风压不足导致废气在设备内部淤积，六叶结构相比常见的三叶、四叶结构，出风更均匀，不会出现管道局部振动过大的问题，配套的电机不需要做额外的减震处理，靠风筒和管道的硬连接就能抵消大部分运行振动。
