适配GoPro与手机的3D打印摄像头固定支架

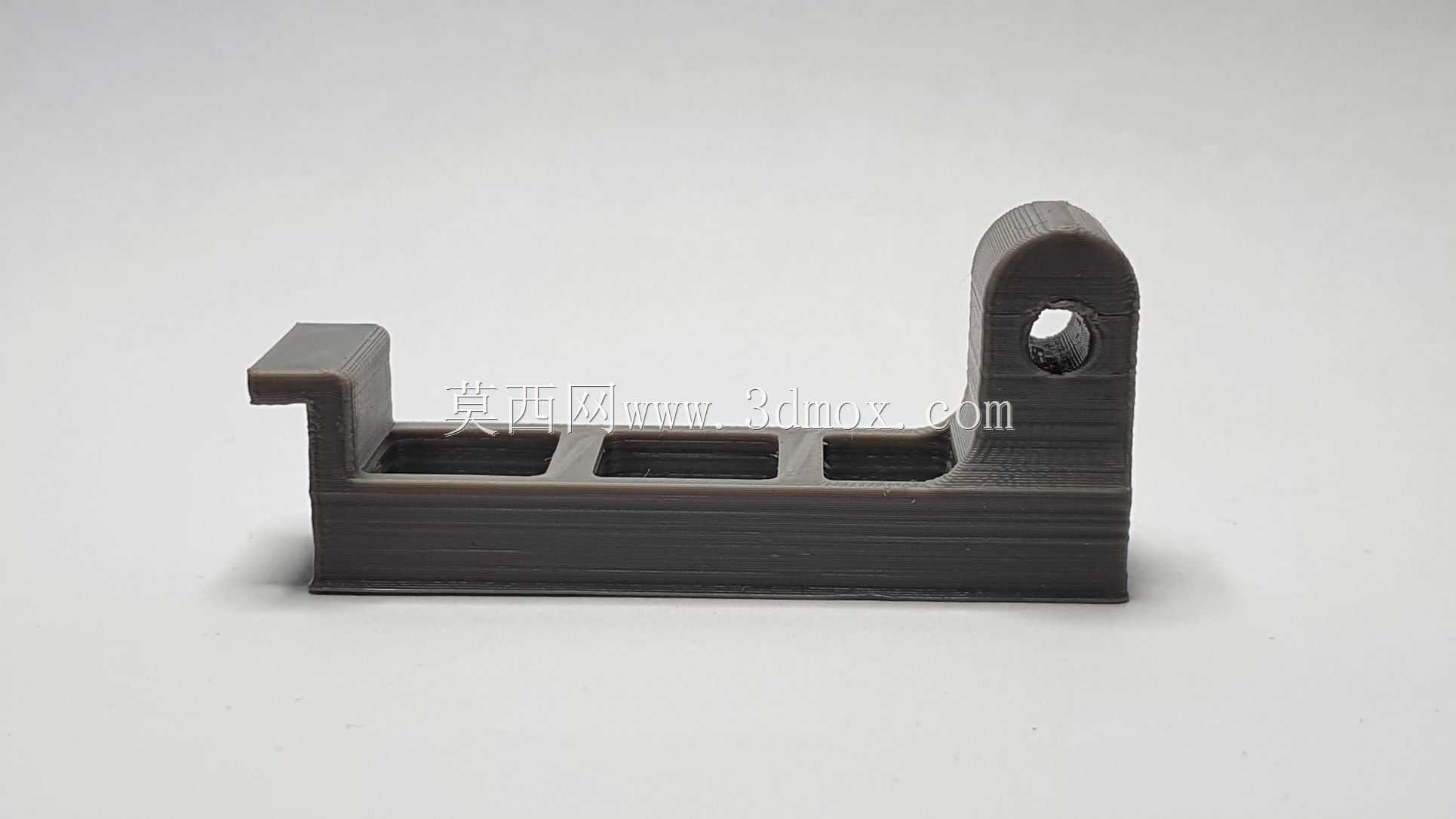

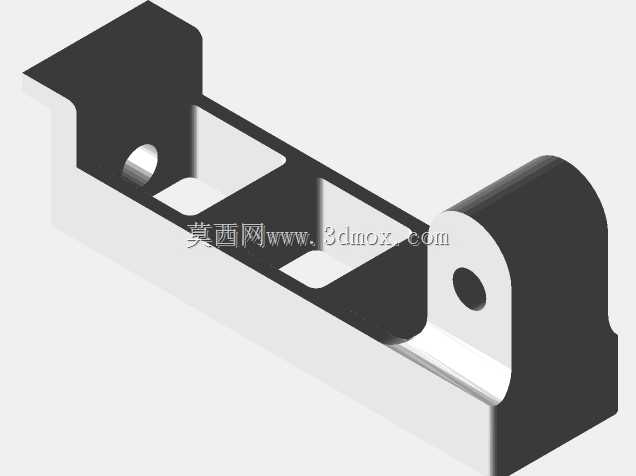

　　在桌面级FDM3D打印设备的日常运维场景中，远程监控打印进程是降低耗材损耗、及时处理翘边断料等故障的核心手段，多数用户会选择搭配旧安卓手机作为低成本图像采集终端，配合octoprint系统实现远程画面传输、打印状态实时查看，同时也有不少用户会使用GoPro这类运动相机完成延时摄影、打印过程记录等需求，这就需要一款适配性强、安装便捷的固定支架来完成采集设备的位置固定。这款支架的整体结构采用一体化3D打印成型设计，主体为长条形基座，基座一侧设计有带卡位的挂钩式安装结构，可直接卡接在3D打印机的型材边框上，无需额外螺丝或紧固件，安装时只需对准型材槽位推入即可完成固定，拆卸调整位置时也只需稍用力拔出即可，适配常规2020、

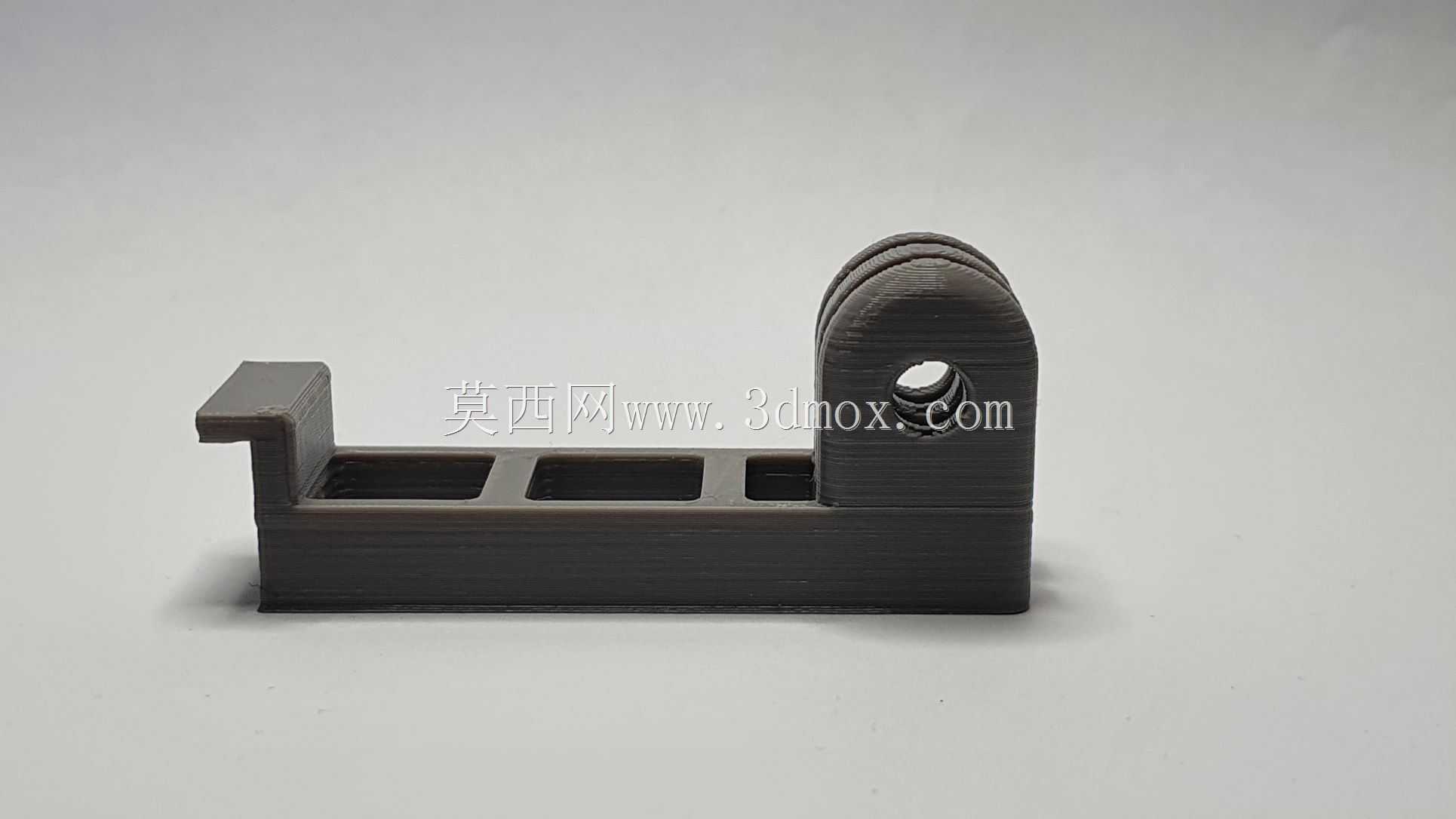

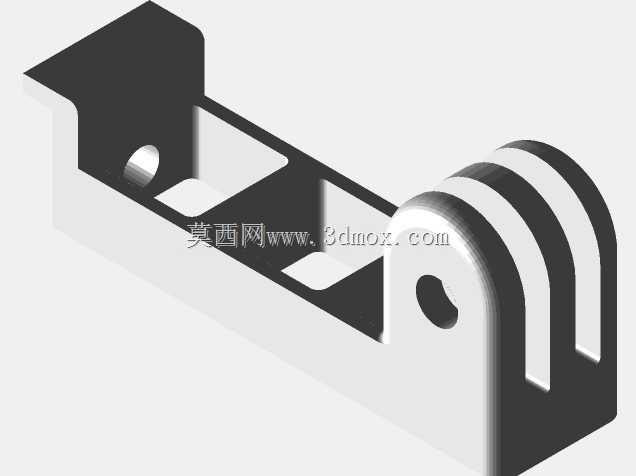

　　2040规格的铝型材边框，安装边界可覆盖型材外侧15mm范围，不会与打印机的运动轴、打印平台产生运动干涉。基座主体部分做了三处等距的矩形镂空减重设计，在保证结构刚性的前提下减少打印耗材用量，同时降低打印过程中的翘曲风险，镂空区域的壁厚统一设置为2.5mm，既能够承受手机或运动相机的挂载重量，也不会因为壁厚过大导致打印时间过长。支架另一端设计有标准的GoPro两叶式铰接座，铰接座中心预留标准尺寸的安装孔位，可直接适配GoPro原厂的连接螺丝与调节旋钮，能够实现拍摄角度的俯仰调节，调节范围覆盖0到90度，满足不同高度、不同角度的监控拍摄需求；铰接座的叶片厚度为4mm，两片叶片之间的间隙与GoPro接口的标准尺寸匹配，安装后不会出现旷量，

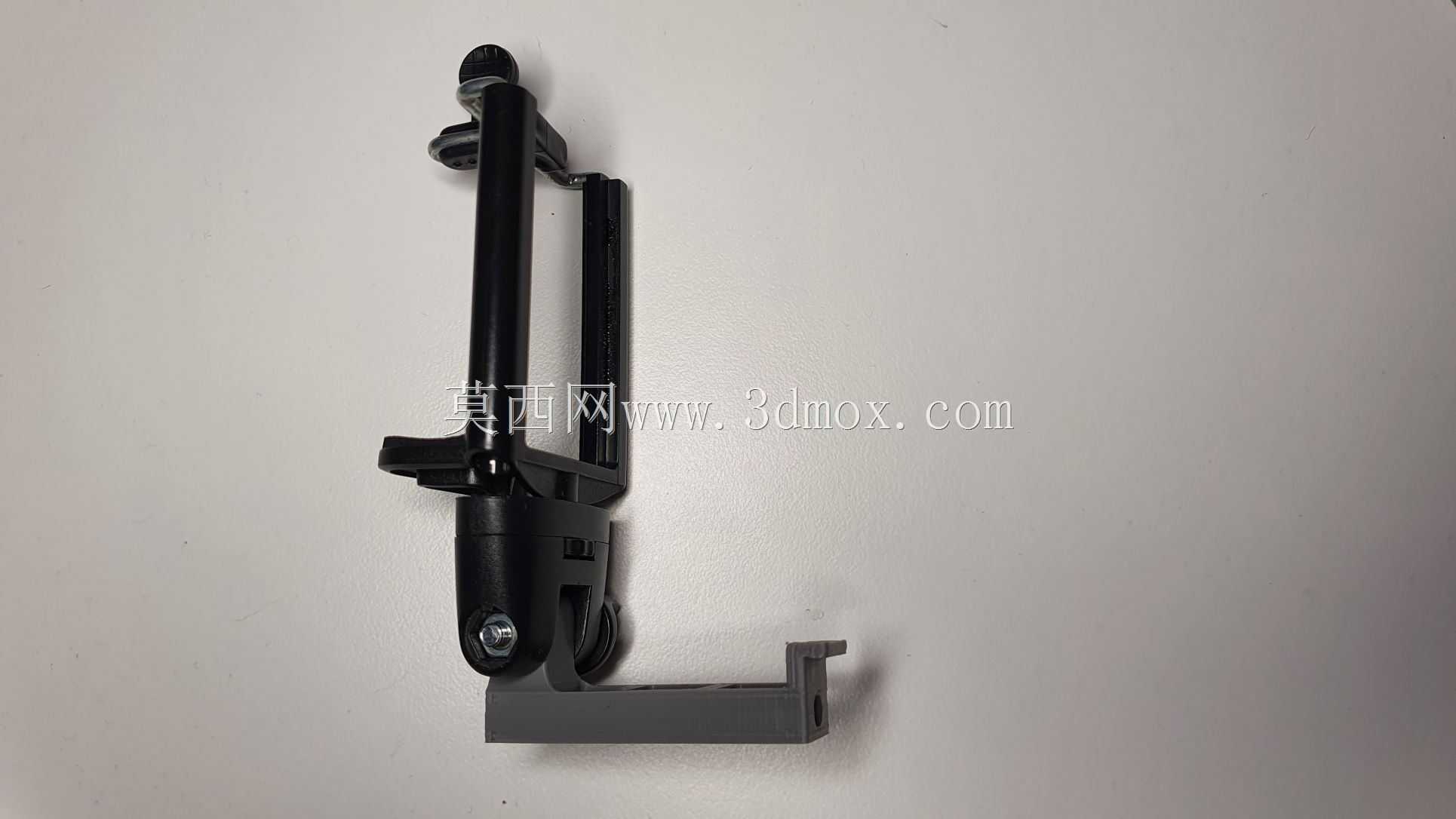

　　避免拍摄画面出现抖动。除了适配GoPro运动相机之外，支架的平直基座顶面可直接放置常规尺寸的安卓手机，搭配简易的橡胶绑带即可完成手机的固定，手机放置区域的宽度适配65到85mm宽度的主流手机尺寸，放置后手机摄像头位置可对准打印平台中心区域，无需额外调整位置即可获取完整的打印平台画面。在设计过程中，整体结构的打印方向选择为基座底面贴打印平台，无需添加支撑结构即可完成打印，铰接座的安装孔位预留0.2mm的打印公差，打印完成后无需二次打磨即可直接拧入标准连接螺丝，安装孔的深度为8mm，能够保证螺丝连接的稳定性，不会因为长期调节角度出现滑牙问题。支架的整体高度控制在35mm以内，安装在打印机型材上之后，不会超出打印机的外轮廓边界，

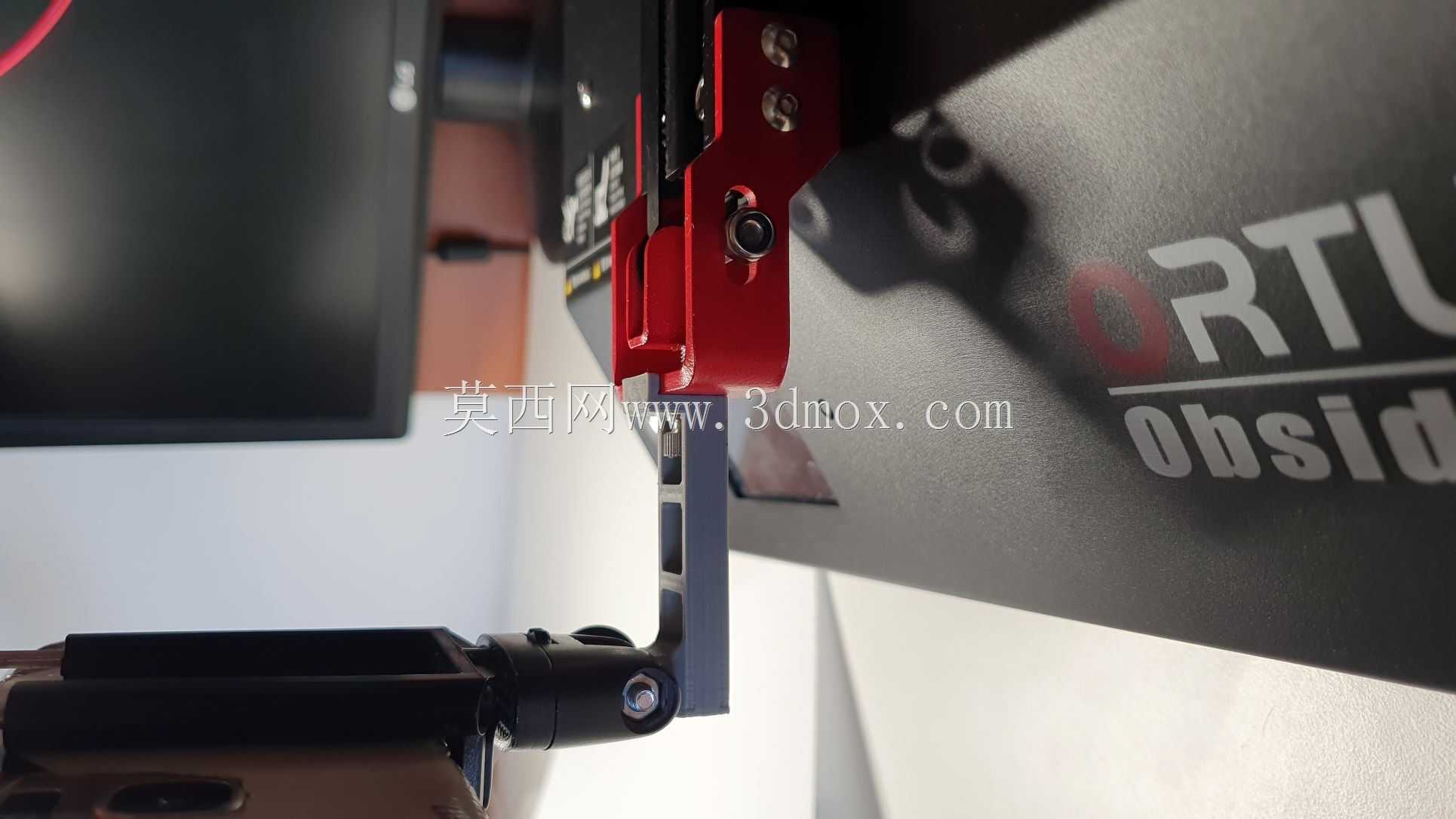

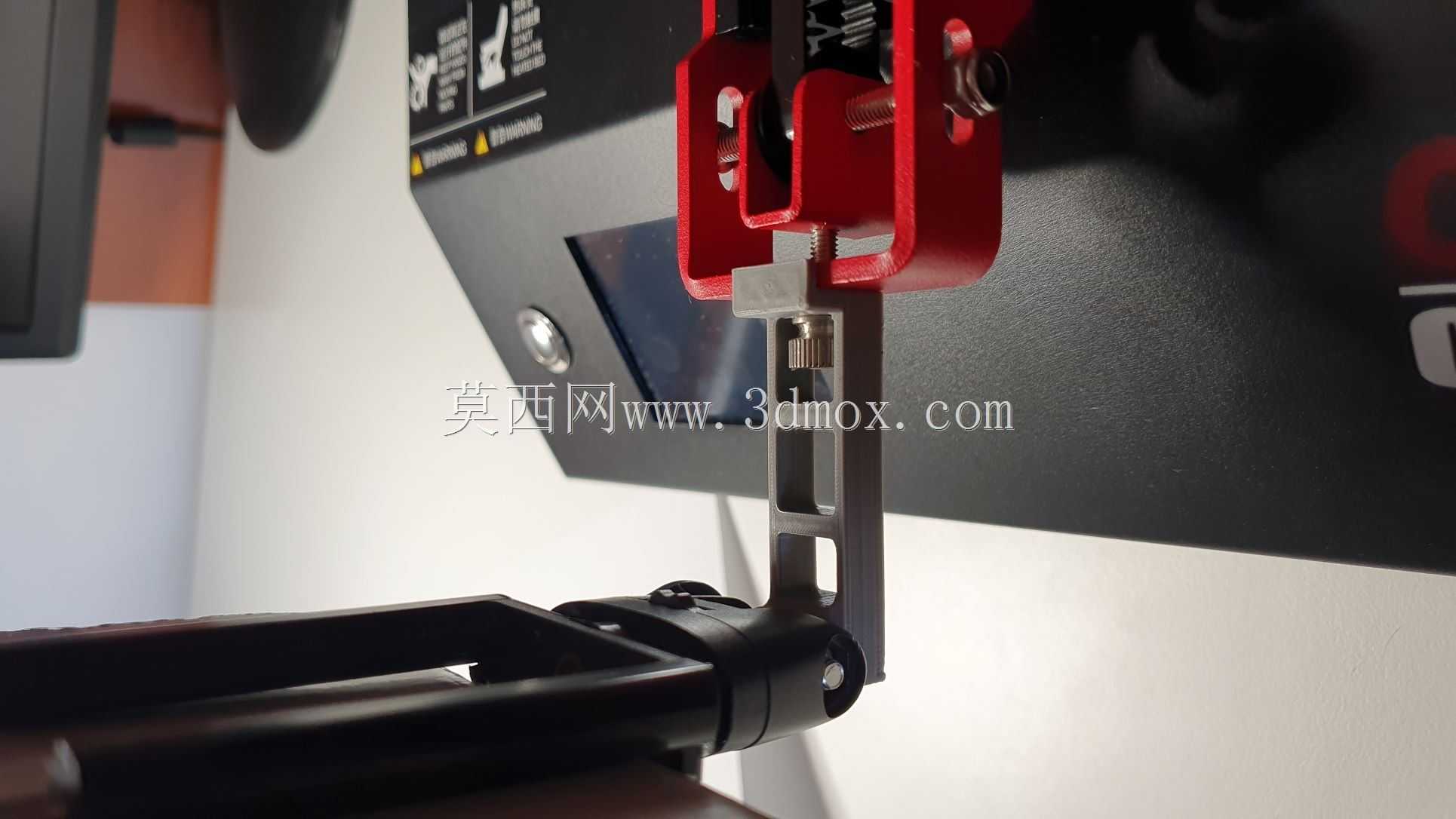

　　也不会影响打印机原有防护罩、料架等配件的安装使用。从实际使用场景来看，这款支架同时覆盖了两种常用监控设备的挂载需求，用户无需准备两款不同的支架，可根据自身使用的采集设备灵活选择安装方式，对于使用旧手机搭建octoprint监控系统的用户来说，直接将手机放置在基座上固定即可，无需额外购置专用的相机支架；对于需要使用GoPro拍摄打印延时素材的用户，直接将相机通过铰接座连接即可，角度调节顺畅，固定后稳定性充足，即使打印机运行过程中产生小幅振动，也不会导致支架移位或者拍摄画面晃动。结构设计上没有多余的装饰性特征，所有结构都服务于安装固定与角度调节的核心功能，打印难度低，即使是入门级的桌面3D打印机也能够顺利打印成型，成型后的零件强度满足日常挂载使用需求，正常使用过程中不会出现结构断裂、连接位松动等问题。
