一级皮带传动螺旋减速微型齿轮箱结构

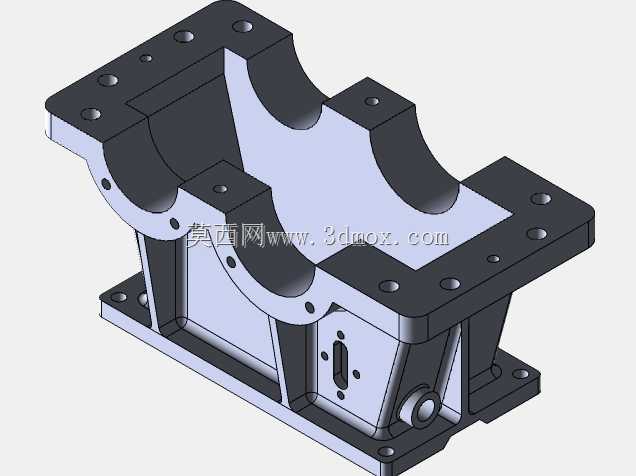

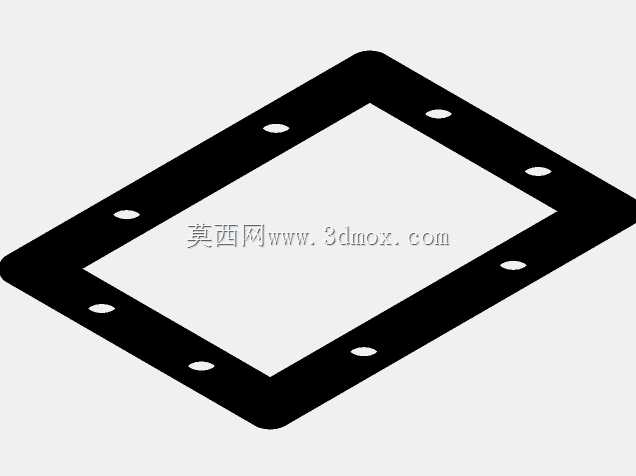

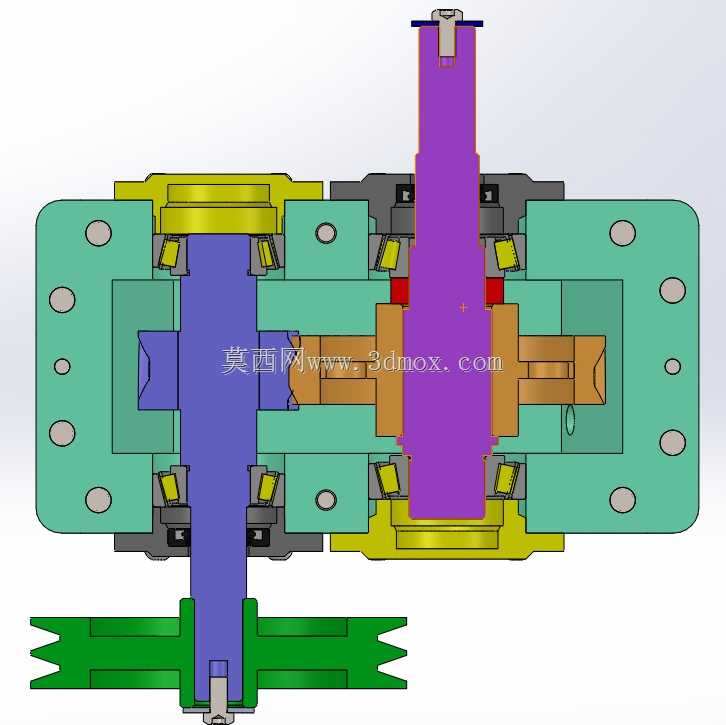

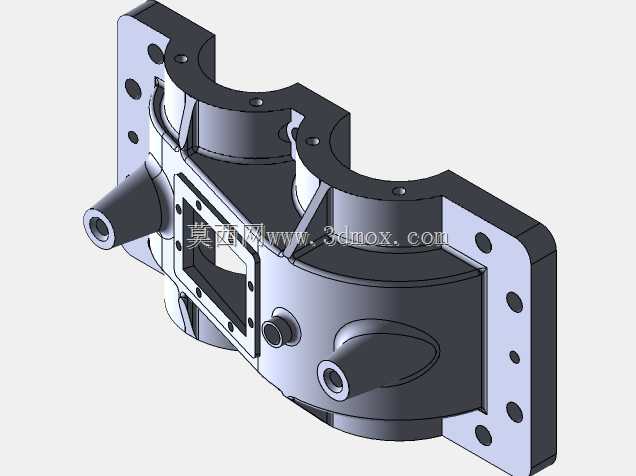

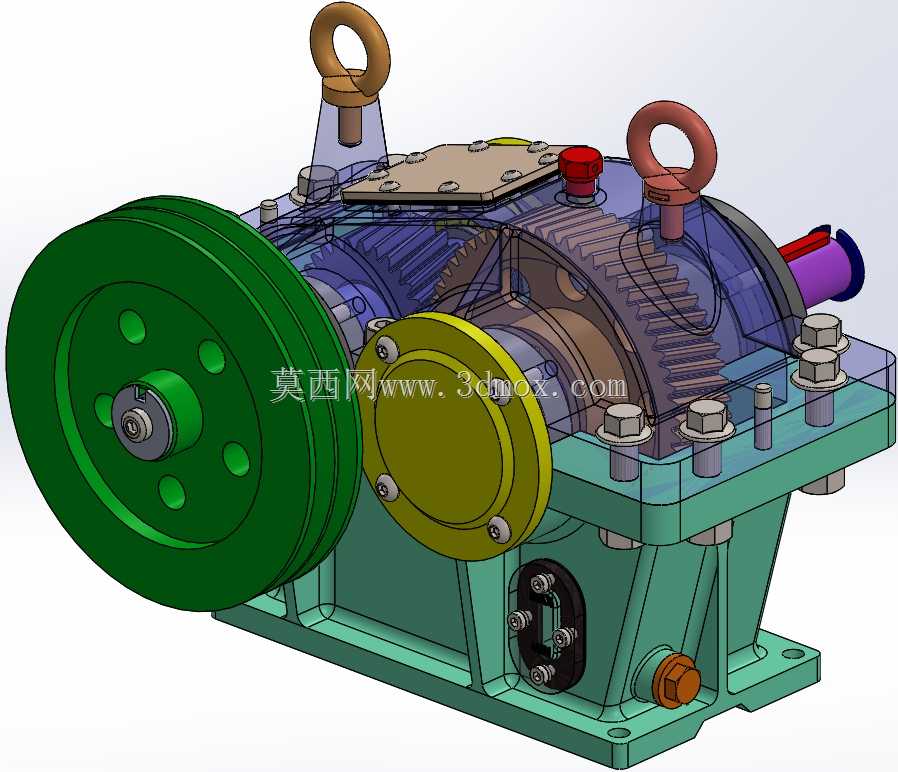

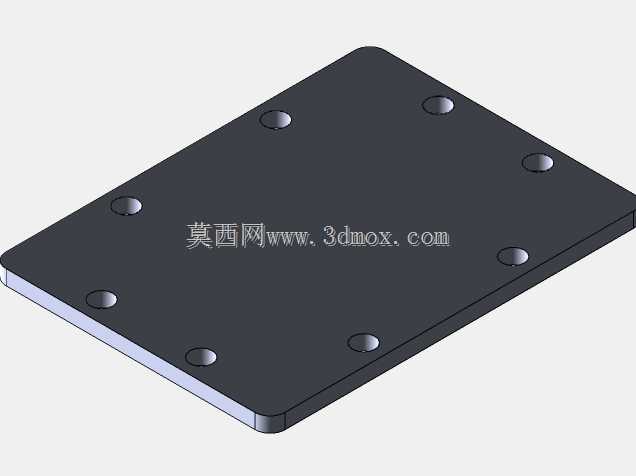

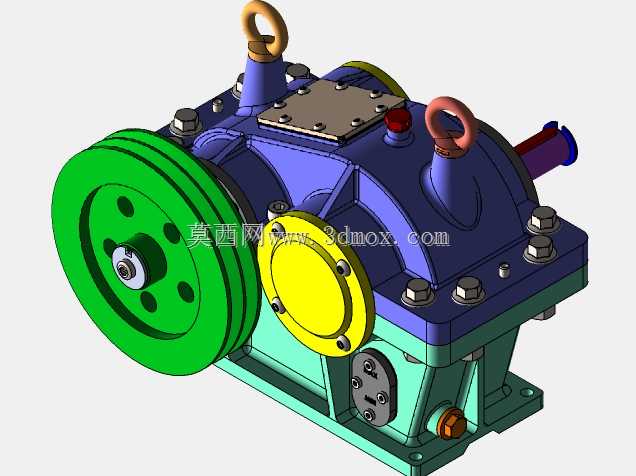

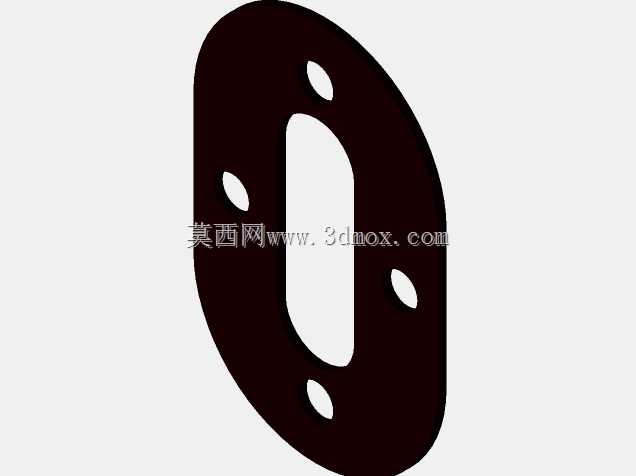

　　这款一级皮带传动螺旋减速齿轮箱，主要面向小功率传动场景的动力匹配需求，常见于小型机床辅机、轻工输送线、小型食品加工设备的动力端，用来完成高转速小扭矩输入到低转速大扭矩输出的转换，匹配原动机与工作端的转速扭矩差。从结构布局来看，输入侧采用带轮结构，通过皮带连接原动机输出轴，带传动的设置可以在启动瞬间缓冲冲击载荷，同时在过载时发生皮带打滑，保护后端齿轮啮合副与被驱动设备不会因为瞬时过载出现断齿、轴系变形等失效问题。箱体采用剖分式设计，上下箱结合面通过螺栓组紧固，结合面加工时需要保证平面度要求，避免装配后出现润滑油渗漏的问题，箱体顶部设置两个吊环结构，方便整箱装配、检修过程中的吊装转运，顶部的盖板为检修口，

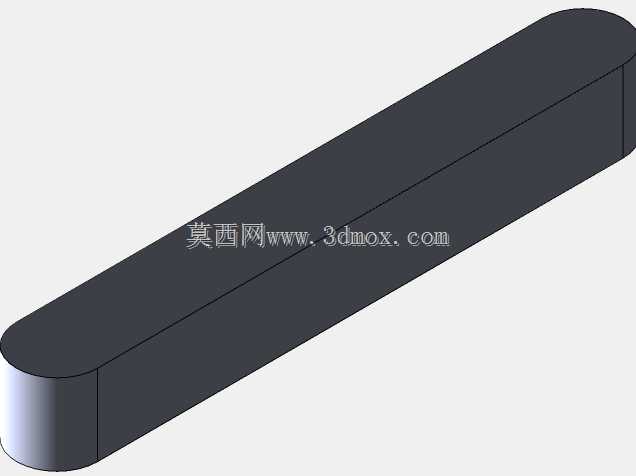

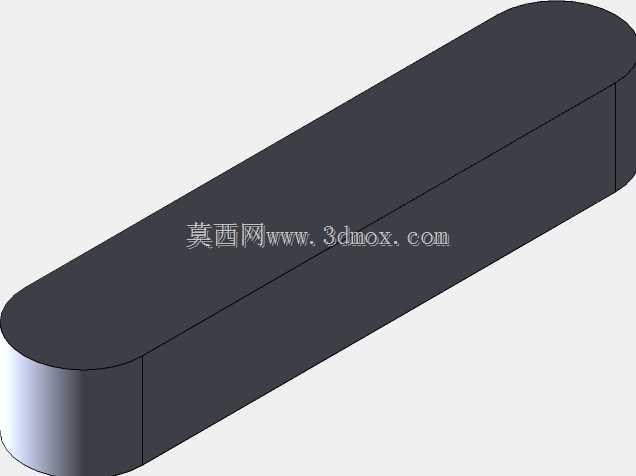

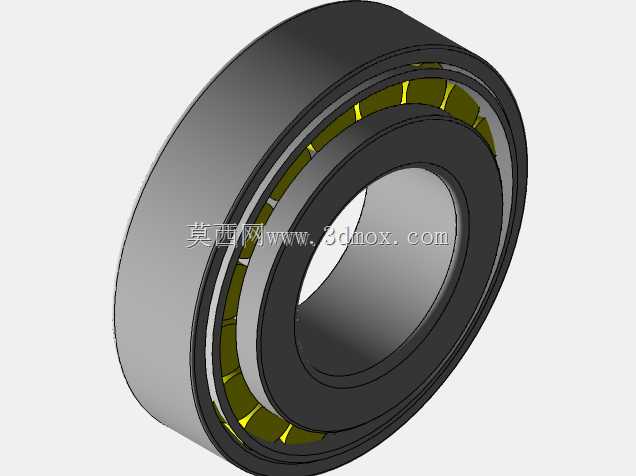

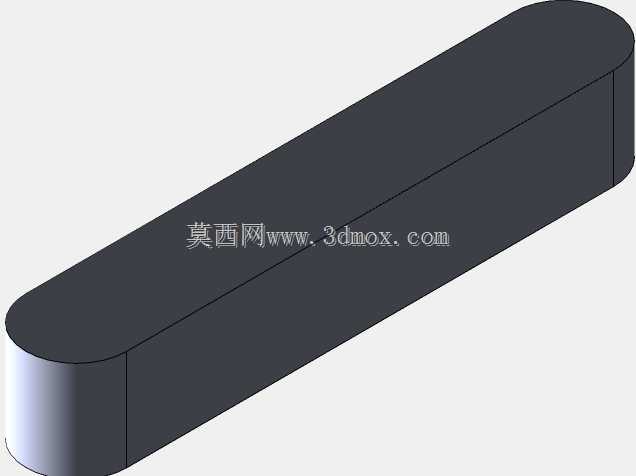

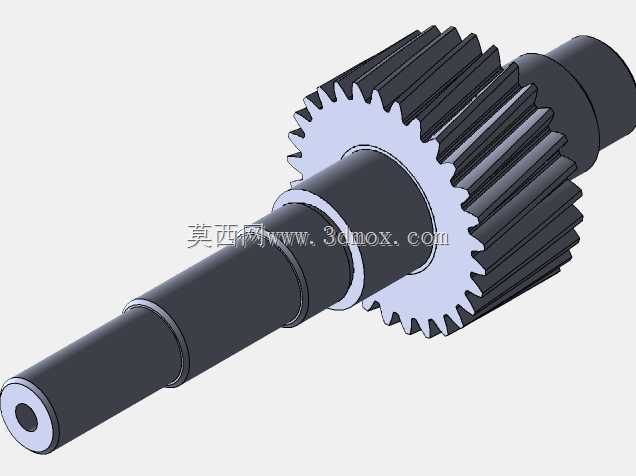

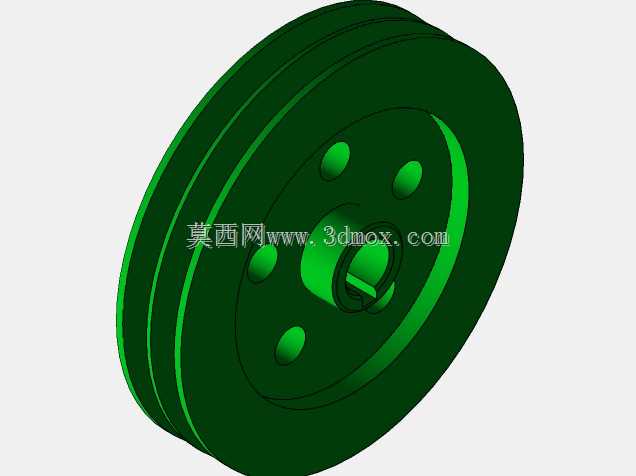

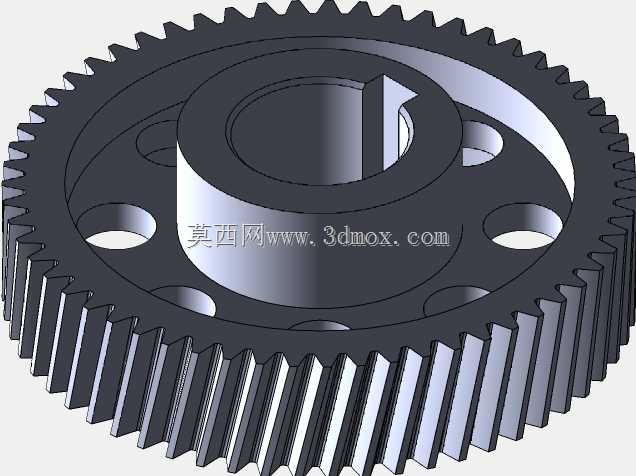

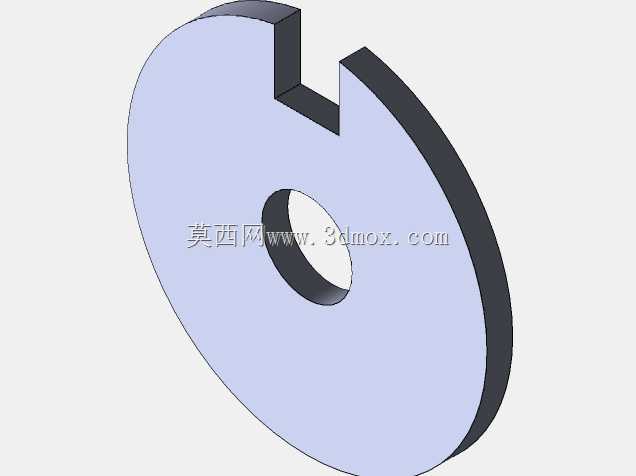

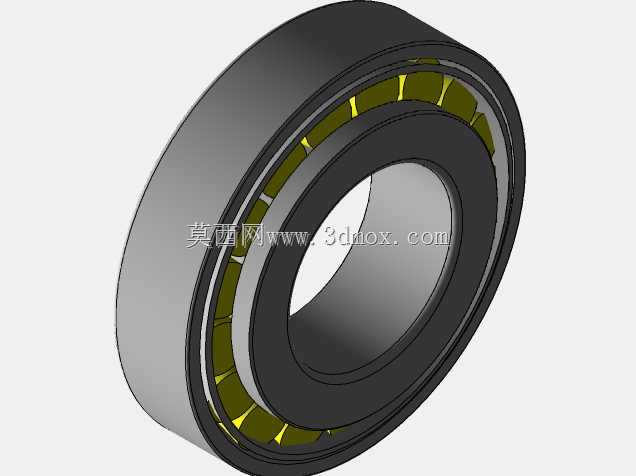

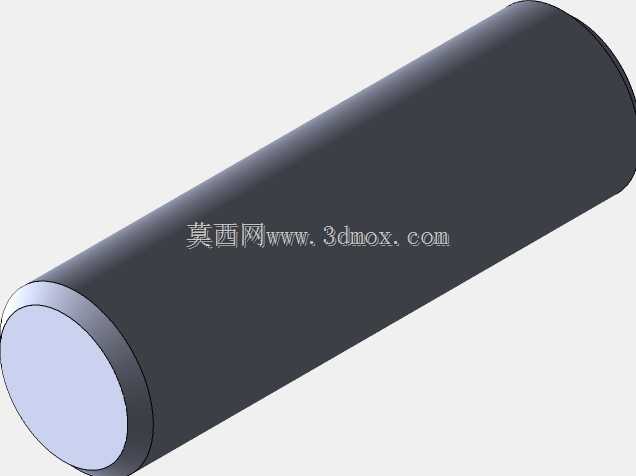

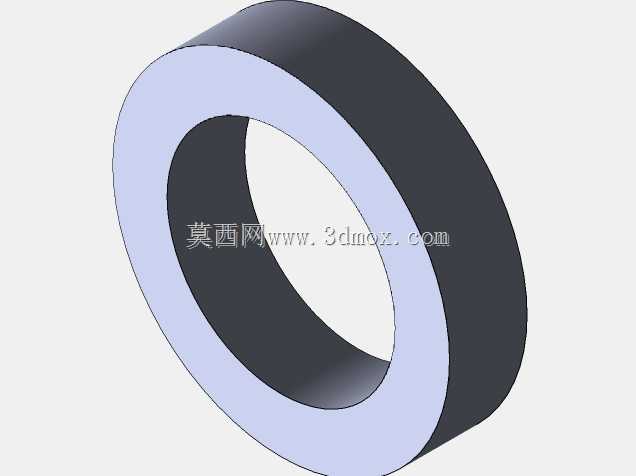

　　不需要完全拆分箱体就可以观察内部齿轮啮合状态、补充润滑油，顶部的红色部件为透气塞，用来平衡箱体内外气压差，避免长时间运行后箱体内温度升高、气压增大导致润滑油从轴伸密封处渗漏。输入侧的大直径绿色带轮通过键连接固定在输入轴端，带轮轮缘设置多道V型槽，匹配对应型号的三角带，保证传动过程中不打滑，带轮外侧设置轴端挡圈，防止带轮在运转过程中出现轴向窜动。箱体内的传动副采用螺旋齿轮结构，相比直齿圆柱齿轮，螺旋齿轮啮合时重合度更高，传动过程更平稳，噪音更低，适合转速相对较高的输入级传动，齿轮与轴之间采用平键传递扭矩，轴系两端采用滚动轴承支撑，轴承选型时兼顾径向载荷与少量轴向载荷的承载能力，匹配螺旋齿轮传动产生的轴向分力。输出轴从箱体另一侧伸出，

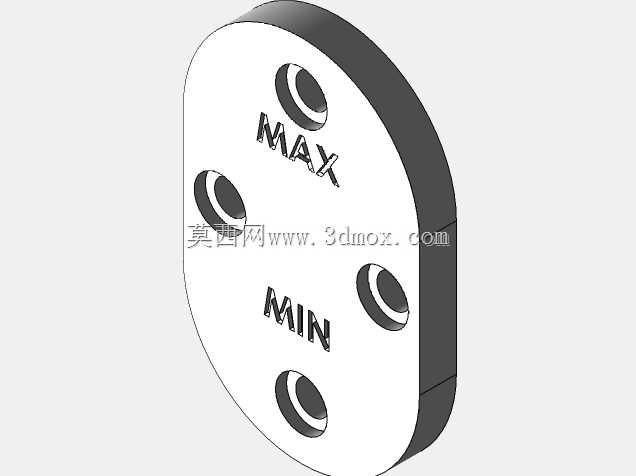

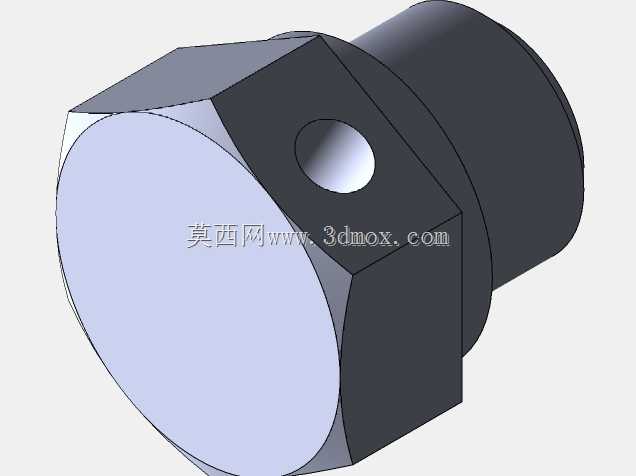

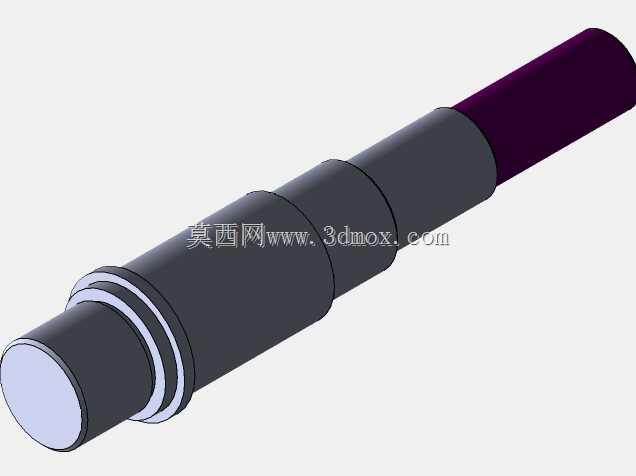

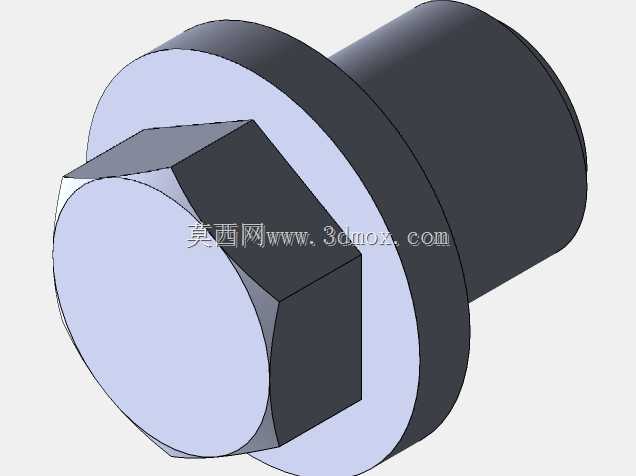

　　轴伸端可以通过联轴器、链轮或者带轮连接下游工作部件。箱体底部设置安装底座，底座上开有长条形安装螺栓孔，方便安装时调整位置，适配不同机架的安装孔位偏差，箱体下部设置油塞，用来更换润滑油时排放废油，侧面的油位观察部件可以实时掌握箱体内润滑油的液位高度，保证齿轮与轴承的润滑充分。设计过程中，首先根据输入功率3.8Kw、最高输入转速2250rpm的参数，确定传动比0.49的匹配关系，核算齿轮的模数、齿宽、螺旋角参数，保证齿面接触强度与齿根弯曲强度满足额定载荷下的使用寿命要求，轴系设计时完成刚度校核，避免轴在最大载荷下出现挠曲变形导致齿轮偏载、轴承早期磨损。润滑方式采用油浴润滑，齿轮下部浸入润滑油中，

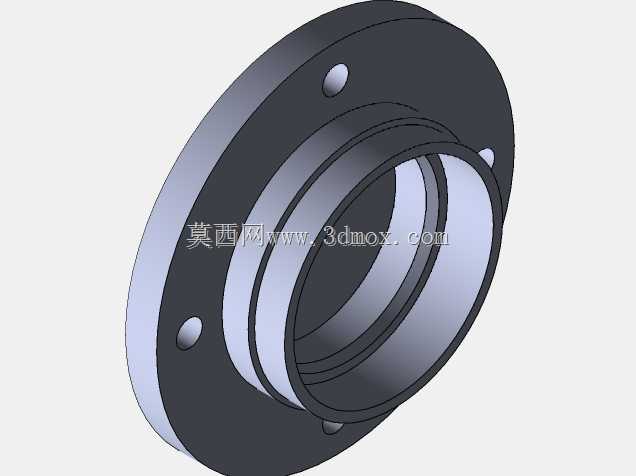

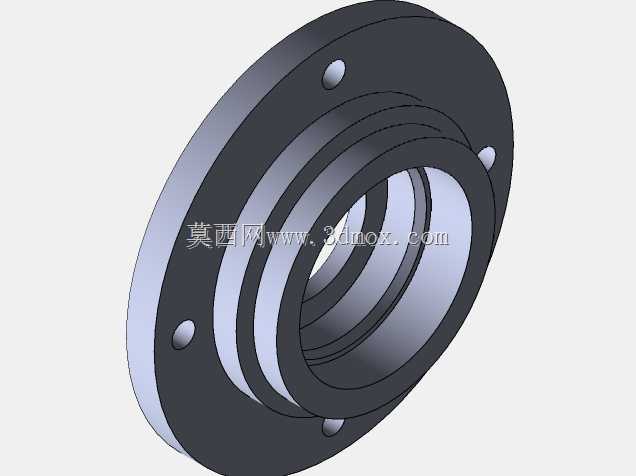

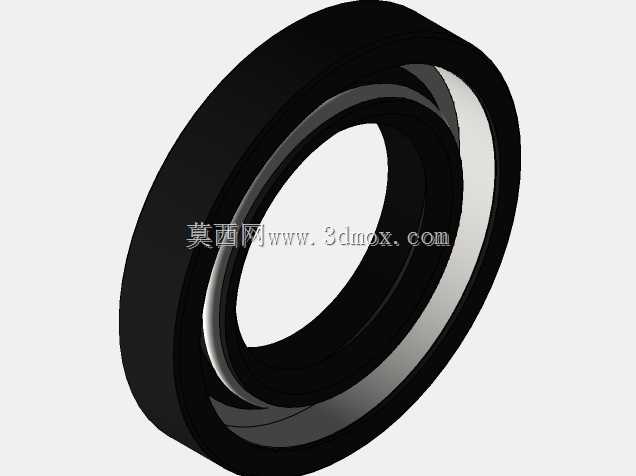

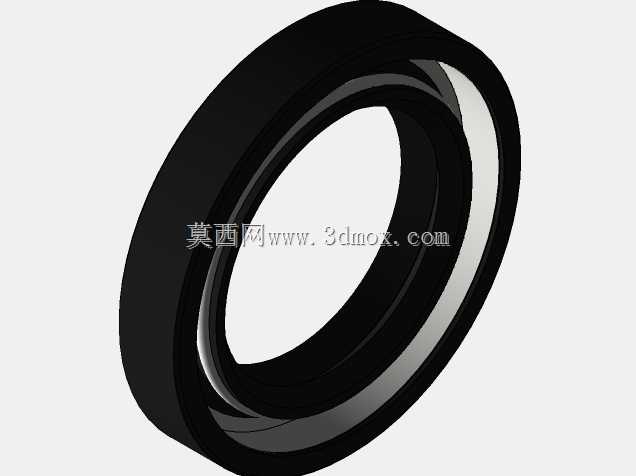

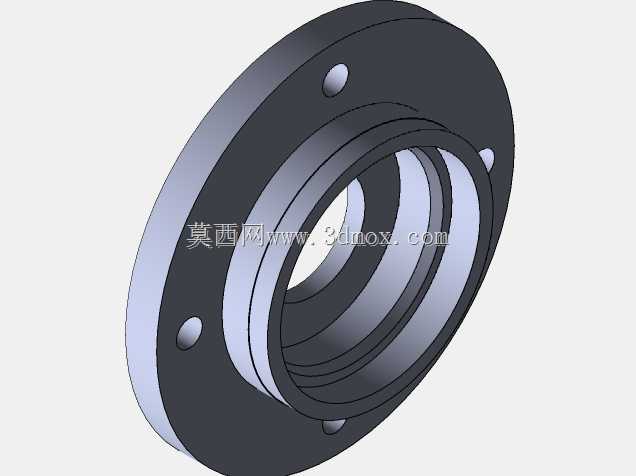

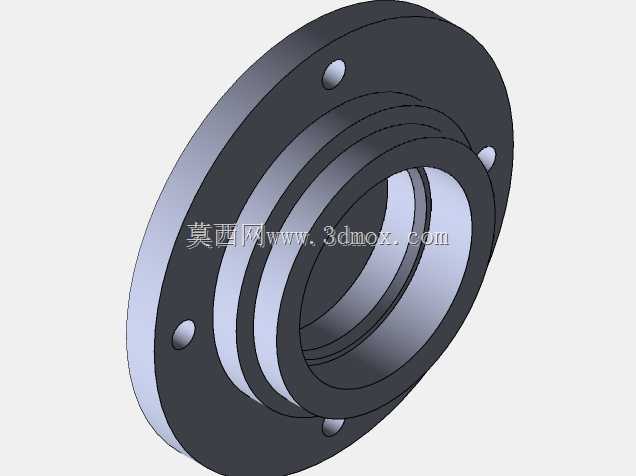

　　运转时带起润滑油飞溅到各个啮合点与轴承位置，不需要额外设置润滑管路，结构更简单，维护成本更低。密封结构方面，轴伸位置采用毡圈密封或者骨架油封，防止润滑油外泄同时阻挡外部粉尘进入箱体内部，适合多粉尘的车间作业环境。整箱的机械优势值为2.03，在同功率段的减速装置中，传动效率更高，体积更紧凑，相比普通蜗轮蜗杆减速机，传动效率提升明显，长时间运行的能耗更低。安装时需要注意输入轴与原动机输出轴的平行度，皮带张紧度调整到合适范围，避免张紧力过大导致输入轴轴承承受额外径向力，缩短轴承使用寿命，也避免张紧力过小导致传动打滑、动力传递不足。日常维护时只需要定期检查油位，按照运行周期更换润滑油，检查螺栓紧固状态即可，不需要复杂的维护操作，适合非专业运维人员的日常管理。
