双链轮链条传动结构三维建模作品

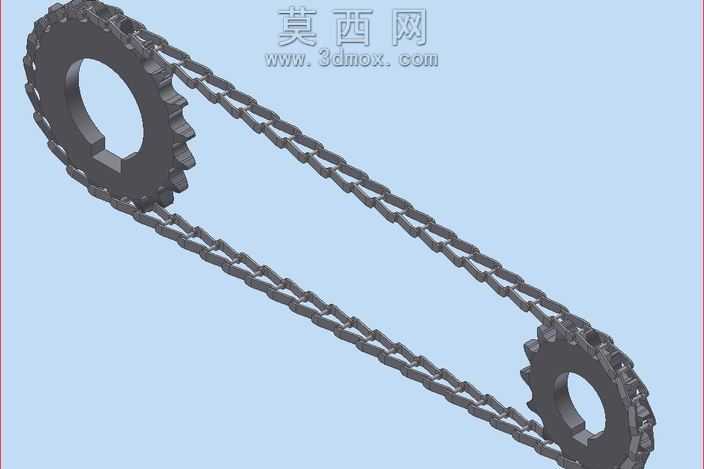

本作品为链传动组件的三维建模成果，建模过程严格遵循机械设计规范，首先对链轮的齿形轮廓进行精准绘制，参照标准滚子链链轮的齿槽形状、齿顶圆、齿根圆参数，通过草图绘制、拉伸凸台、阵列齿形特征完成单个链轮的主体建模，针对链轮中心的安装孔、键槽结构进行细节刻画，保证安装定位特征的尺寸精度，确保后续装配时可与对应传动轴实现精准配合。链条部分采用逐节建模再装配的方式完成，每一节外链板、内链板、销轴、套筒、滚子都单独创建独立零件，对链板的倒角、销轴的端部结构、滚子的回转特征都进行了还原，保证每一个链节的结构都符合实际工业链条的生产标准，之后按照链传动的中心距、张紧度要求，将所有链节依次铰接装配，环绕在两个链轮外侧，形成完整的闭合传动回路。建模过程中对各零件的配合关系进行了严谨约束，链轮与链条的啮合位置严格对齐齿槽，链节之间的铰接处保留合理的转动间隙，还原真实链传动的运动自由度，可直接用于后续的运动仿真分析。材质渲染阶段，为链轮赋予了调质合金钢的材质属性，还原金属表面经过机加工后的细腻哑光金属质感，为链板、销轴等零件赋予对应钢材的材质表现，滚子部分添加了轻微的耐磨涂层质感，整体渲染效果贴近真实工业传动部件的视觉表现。设计过程中充分考虑了链传动的实际应用特性，两个链轮的齿数比、中心距参数都经过合理设定，链条的张紧程度符合传动设计要求，既保证传动过程中不会出现跳齿、脱链问题，也避免张紧度过大加剧零件磨损，整个模型结构完整，细节丰富，可用于机械原理教学演示、传动方案验证、设备虚拟装配等多种场景，能够直观展示链传动的结构组成与啮合传动原理。
