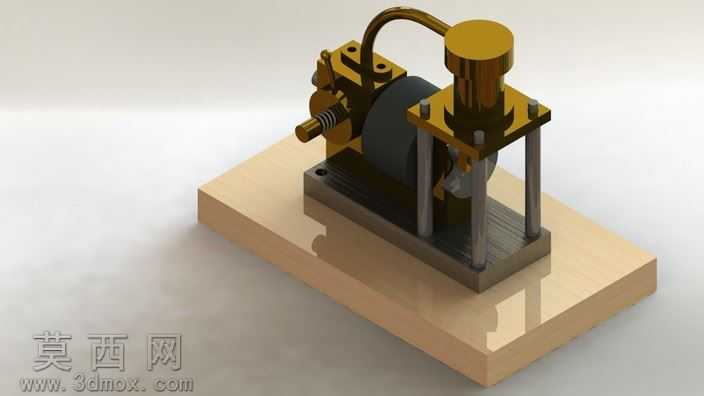

立式单缸摆动式蒸汽动力装置结构模型

本模型为立式单缸摆动式蒸汽动力装置，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械装配逻辑，对每一处配合公差预留合理间隙，保证虚拟装配下无干涉错位问题。模型整体分为底座支撑模块、气缸做功模块、传动换向模块、管路连接模块四个核心部分，底座采用浅色硬质材质模拟实木基座效果，表面做哑光漫反射处理，还原木质基座的温润质感，边缘做微小倒角处理避免锐边失真。气缸主体采用抛光黄铜材质，金属表面添加细微的使用划痕与氧化渐变效果，顶部缸盖做高光金属处理，四根垂直支撑导柱采用拉丝不锈钢材质，与黄铜部件形成明确的材质区分，增强结构层次感。传动部分包含偏心轮、摆臂、曲轴联动结构，建模时还原了摆动气缸的核心运动逻辑：蒸汽进入气缸后推动活塞做直线往复运动，通过铰接摆臂带动曲轴旋转，将直线动能转化为旋转动能输出，侧面的连接管路采用弯曲铜管建模，管路接口处做密封压帽细节，还原蒸汽管路的连接结构。渲染阶段采用三点布光方案，主光源从侧上方45度投射，打出金属部件的高光轮廓，辅助光源补全暗部细节避免死黑，底部添加柔和投影增强模型的落地真实感，背景采用浅灰渐变纯色，突出装置本身的结构细节。设计过程中优先还原摆动式蒸汽机的核心工作原理，对非核心的外部装饰做简化处理，所有部件的尺寸比例参照真实小型蒸汽机模型缩放，保证结构比例协调合理，装配关系完全符合实际机械安装逻辑，可用于动力原理演示、机械结构教学等场景，模型细节完整，各部件可单独拆分编辑，方便后续做结构拆解、运动仿真等拓展使用。
