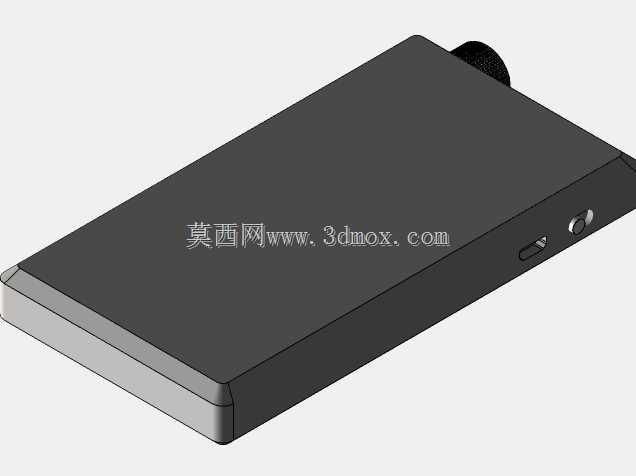

适配菲奥E12与iPhone5S的一体式手机外壳结构

　　这款一体式实体壳体零件，最初的设计出发点是解决两款便携数码设备的外壳适配问题，在日常的消费电子结构设计场景中，跨设备适配的外壳往往需要兼顾不同设备的接口位置、握持手感与装配公差，很多通用外壳为了兼容多设备会牺牲贴合度，要么出现接口对位偏差，要么壳体与设备之间留有过大缝隙，容易进灰且握持时产生异响。从结构设计的角度看，该壳体采用一体式实体成型思路，没有做拆分式的边框加后盖结构，整体为连续的实体曲面过渡，边缘处做了小角度的倒角处理，既避免了锐边在装配时刮伤设备表面涂层，也能在日常握持时贴合手掌弧度，减少长时间持握的硌手感。在功能特性上，壳体预留了对应设备的按键与接口开孔位置，侧面的开孔分别对应电源按键、音量调节按键以及数据接口，

　　开孔边缘做了0.2mm的沉台设计，装配后按键不会出现卡滞，数据接口插入时也不会被壳体边缘挡住插头，顶部的凸起结构对应设备的外置天线模块位置，做了局部的避让加厚，既保证天线信号不会被壳体过度屏蔽，也能在设备跌落时为天线模块提供额外的缓冲防护。设计过程中没有完全照搬两款设备的官方公开尺寸，而是结合实际手板测量的数值做了微调，因为消费电子设备在量产时本身会存在一定的尺寸公差，不同批次的设备外壳厚度、按键突出高度可能有零点几毫米的偏差，如果完全按照理论尺寸建模，打印或者注塑出来的壳体很可能出现装配过紧或者过松的问题，所以在壳体的内腔尺寸上预留了0.15mm的装配间隙，内壁还做了细微的防滑筋条，设备装入后不会轻易滑出，

　　同时也不会因为间隙过大产生晃动。从安装边界来看，壳体的整体外形尺寸控制在对应设备的外包络尺寸基础上单边增加1.2mm的壁厚，不会因为加装外壳导致设备过于厚重，放入常规的裤袋、小包时不会出现卡滞，壳体的四个角做了局部加厚处理，厚度达到1.8mm，这是因为手持设备跌落时四个角是最容易先接触地面的位置，局部加厚可以提升抗冲击能力，分散跌落时的冲击力，减少设备内部元器件受震损坏的概率。在实际应用场景中，这类一体式壳体既可以作为3D打印快速打样的原型件，验证跨设备适配外壳的结构合理性，也可以作为小批量定制外壳的设计基础，针对有同时使用两款设备、希望用一款外壳临时适配的用户，不需要单独购买两款不同的保护壳，降低配件成本。

　　建模时特意将壳体的分型面设置在侧面的棱线位置，后续如果要开模注塑的话，分型面处不会产生明显的披锋，后续的修边工作量也会更小，内壁的筋条高度控制在0.3mm，既可以起到防滑定位的作用，也不会因为筋条过高导致设备装入时被顶住，所有的过渡圆角都做了等半径处理，避免应力集中导致壳体受冲击时从圆角位置开裂。需要注意的是，因为设计时兼顾了两款设备的尺寸，部分位置的贴合度无法和单一设备的专用外壳完全一致，比如在摄像头位置的开孔做了较大范围的避让，保证两款设备的摄像头都不会被遮挡，这也导致该位置的防护性略低于专用外壳，实际使用时如果对摄像头防护要求较高，可以额外搭配镜头保护圈使用。壳体的材质适配范围较广，3D打印时可以选择PLA、ABS或者光敏树脂，小批量注塑时可以选用PC或者ABS塑料，不同材质的收缩率不同，建模时已经预留了对应的收缩补偿量，只要按照对应材质的工艺参数调整加工参数，就能得到装配精度合格的成品。
