锥形塑料管成型注塑模具结构设计

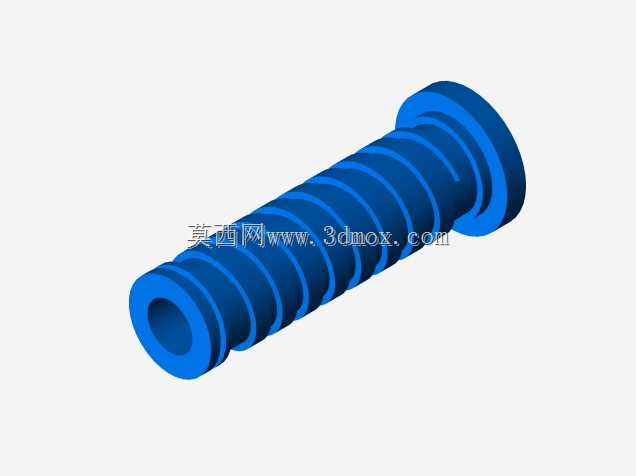

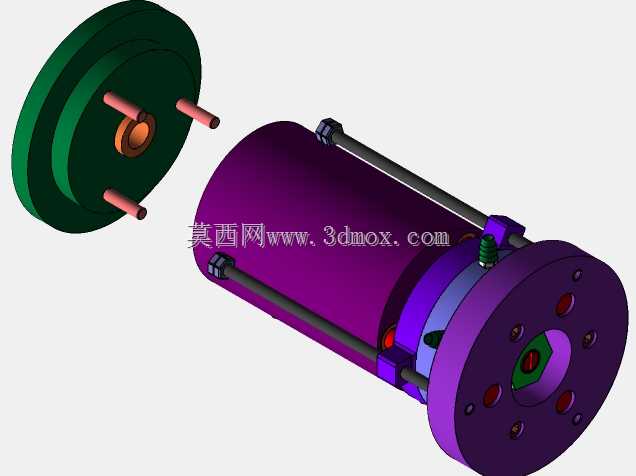

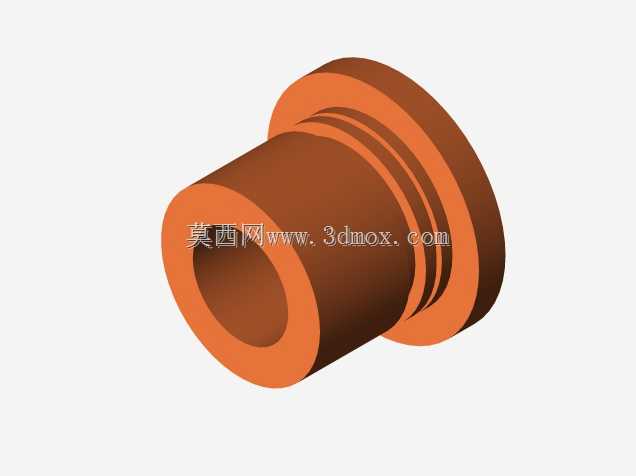

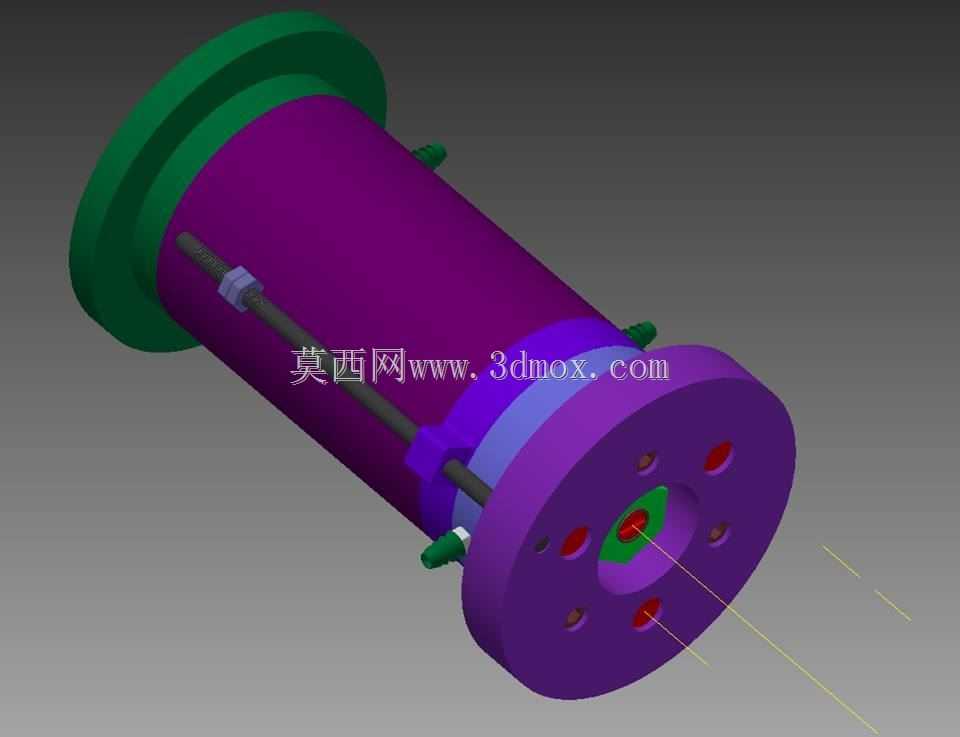

　　这套锥形塑料管成型模具，主要面向小口径锥形塑料管材的批量注塑生产场景，适配通讯布线、小型流体输送、线束护套类锥形塑料管件的加工需求，在民用建材、电子通讯配套、小型气动管路配件生产领域都有对应的应用空间。从结构设计逻辑来看，整套模具采用卧式注塑机适配的直装模架结构，定模端设置大直径法兰定位环，可直接与注塑机定模板定位孔配合，定位环外径匹配常规160吨级注塑机的定位尺寸，无需额外加装过渡法兰即可完成上机装夹，有效减少换模调试的辅助工时。模具的成型型腔采用整体嵌套式设计，针对锥形管的变径内腔结构，型芯部分做了分段锥度配合，靠近浇口端的大直径型芯段设置独立冷却回路，沿型芯周向均匀分布6条导流式冷却水道，

　　水道距离成型面的壁厚控制在8-10mm区间，保证注塑过程中型芯各区域温度均匀，避免锥形管成型后出现内壁收缩不均、锥度尺寸超差的问题。动模端的脱模结构采用推板结合侧顶销的组合形式，由于锥形管外壁存在周向的安装凸耳结构，对应位置设置4组斜顶滑块，在开模顶出过程中同步完成侧凸耳结构的侧向抽芯，斜顶的倾斜角度控制在7度，既保证抽芯行程足够脱出凸耳倒扣，又避免斜顶角度过大导致顶出过程中出现卡滞、蹭伤塑件外壁的问题。模具的浇注系统采用端盖中心进胶的点浇口结构，浇口套入口直径匹配注塑机射嘴的标准R角尺寸，流道沿锥形管轴线方向延伸至型腔小端中心，进胶点设置在锥形管的小端端面，成型后可通过简易冲切去除浇口凝料，不会在管材的内外壁装配面留下浇口痕迹，

　　保证后续管材装配时的密封配合精度。从安装边界尺寸来看，模具整体的闭合高度控制在320mm，动定模的安装孔位间距符合标准模架的装夹尺寸，开模行程预留120mm的抽芯与顶出空间，适配市面上多数中小型卧式注塑机的装夹参数，无需对设备进行额外改造即可投入生产。模具的导向系统采用4组精密导柱导套配合，导柱设置在动模侧，导套嵌入定模板内，配合间隙控制在0.02mm以内，保证合模过程中型芯与型腔的同轴度误差不超过0.03mm，避免锥形管成型后出现壁厚不均、偏心的质量问题。在排气设计上，模具的分型面位置沿型腔周向开设深度0.02mm的排气槽，排气槽延伸至模架外边缘，同时在侧抽芯滑块的配合间隙处预留排气通道，避免注塑填充过程中型腔末端出现困气、烧焦、

　　填充不足的缺陷，尤其是锥形管小端的填充末端，专门增设了2处微型排气镶件，保证高速填充时型腔内的空气可以顺利排出。这套模具的成型零件均采用预硬塑胶模具钢加工，成型面做镜面抛光处理，表面粗糙度达到Ra0.8以下，既可以减少塑料熔体填充时的流动阻力，也能保证成型后的锥形塑料管内壁光滑，满足穿线、流体输送时的低摩擦需求。冷却系统的进出水接头统一设置在模具的定模底板侧，采用标准快插水嘴规格，方便生产现场快速接通水油温控管路，可根据不同塑料原料的成型温度需求，灵活调整模温参数，适配PP、ABS、PVC等多种常用热塑性塑料的成型加工。顶出系统的顶杆固定板与注塑机顶杆的连接位置设置标准K.O孔，孔位间距符合通用注塑机的顶杆布局，上机安装时可直接对接设备顶杆，无需额外加工连接结构。整套模具的结构设计充分考虑了批量生产的维护便利性，易损的斜顶滑块、浇口套、定位环等零件均采用标准件规格，生产过程中出现磨损时可快速更换，减少停机维护时间。针对锥形管的尺寸精度控制，型芯与型腔的成型尺寸均按照塑料原料的收缩率做了预留补偿，锥度部分的尺寸公差控制在±0.05mm以内，保证成型后的管材可以与对应的接头配件实现紧密配合，满足实际装配使用的密封与连接强度要求。
