多连杆可调式精密夹持作业机构

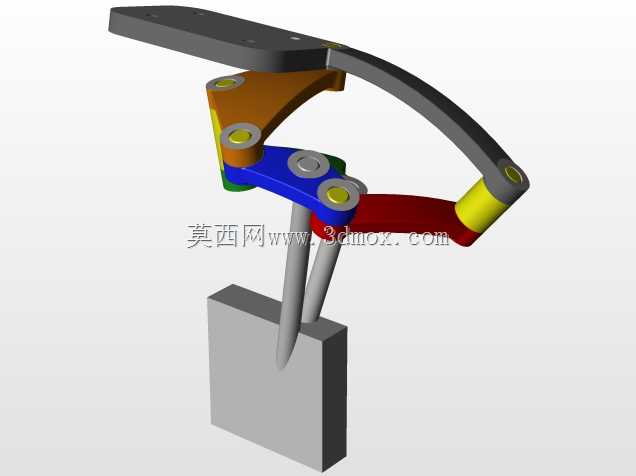

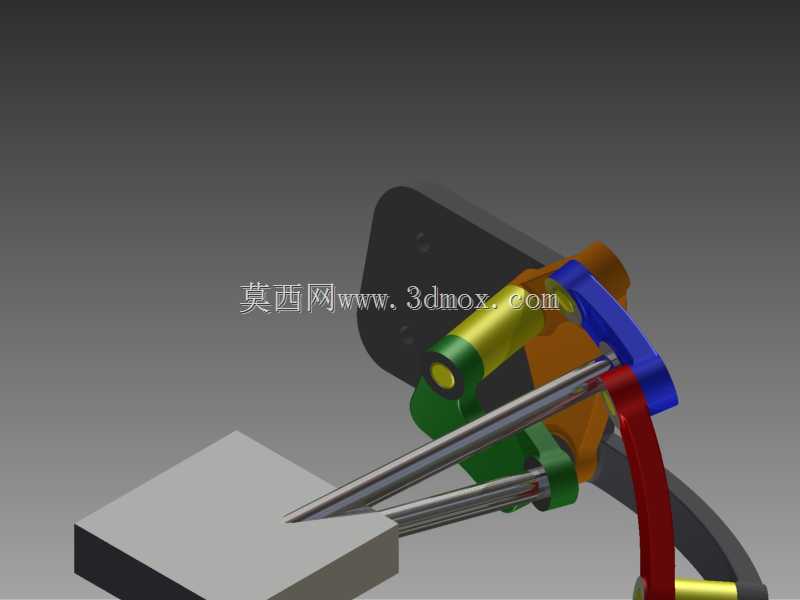

　　该多连杆夹持作业机构主要面向精密装配、小件分拣、精细修磨等需要稳定夹持小尺寸工件的作业场景，可作为桌面级作业工作站的末端执行单元使用，也可适配小型自动化产线的定点工位，完成对薄型金属片、小型塑胶件、异形电子元器件的夹持固定动作。从实际使用场景来看，这类机构常被应用在钟表零件装配、首饰精细加工、小型五金件去毛刺等需要精准控制夹持力度与开合角度的工位，相比常规平口钳类夹具，其多连杆结构带来的运动轨迹更贴合人手捏持的动作逻辑，能在较小的操作空间内完成工件的取放与角度微调。

　　设计过程中优先考虑了夹持端的运动同步性，三组连杆铰接点的公差配合控制在IT7级精度区间，避免单侧连杆旷量导致的夹持偏斜，夹持端的开合行程可通过调整中部铰接轴的限位位置实现无级调节，最小夹持开度可适配0.5mm厚度的薄片工件，最大开度可容纳直径12mm的圆柱类工件。夹持力的传递通过连杆组的力臂比实现放大，输入端仅需施加较小的驱动力即可在夹持端获得足够的夹紧力，同时在连杆铰接处预留了阻尼片安装槽，可根据作业需求更换不同阻尼系数的摩擦片，避免夹持力过大造成薄壁工件变形。

　　外形尺寸方面，该机构整体安装基座的固定孔位按照标准桌面工装的安装间距设计，基座底面为平面结构，可直接通过螺栓固定在标准工作台面，也可通过转接法兰连接到多轴机械臂的末端法兰盘上，整体机构在完全收拢状态下的横向占用空间不超过80mm，纵向伸出长度不超过120mm，不会对周边作业工位产生空间干涉。安装边界上，机构的运动包络线经过反复校核，所有连杆在最大开合角度下的运动范围均控制在基座投影向外35mm的区间内，适配狭小作业空间的安装需求，不需要额外预留过大的安全避让距离。

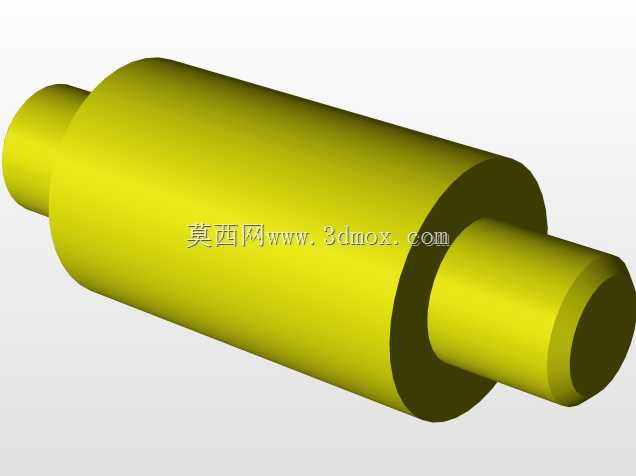

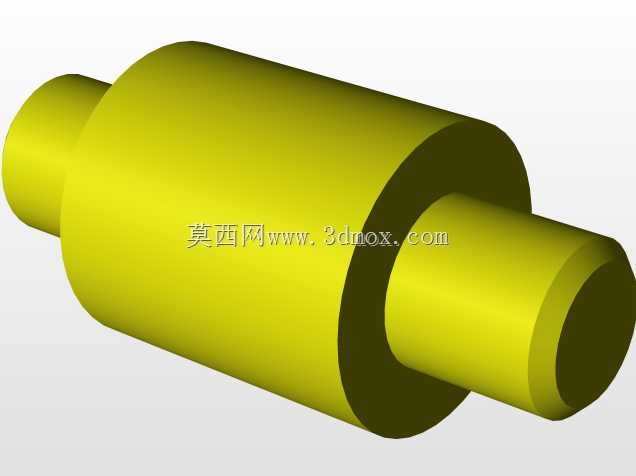

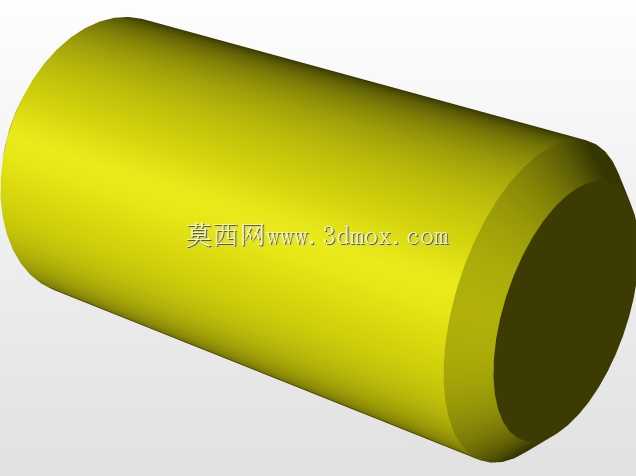

　　结构细节上，夹持端的接触头采用可更换设计，接触头与连杆末端通过快拆卡槽连接，可根据被夹持工件的材质更换橡胶垫、硬质合金头、尼龙头等不同接触材质，避免夹伤工件表面或者出现夹持打滑的问题。中部的彩色标识段并非装饰结构，而是不同连杆的装配对位标记，在拆解维护后重新装配时，可通过颜色段的对齐快速确认铰接点的安装位置，减少装配调试的时间。机构的所有铰接轴均采用不锈钢材质，轴套采用自润滑铜套，长期往复运动下不需要频繁加注润滑脂，适合在洁净车间、无尘装配工位等对油污管控严格的场景使用。

　　从功能特性来看，该机构的运动不存在死点位置，在整个开合行程内都可以实现稳定的位置锁止，当驱动力撤销后，连杆组的自锁角度可以保持夹持力不衰减，不需要额外增加锁止机构即可维持工件的夹持状态，降低了配套驱动单元的复杂度。如果搭配小型气动推杆或者微型伺服电机作为驱动源，可实现夹持动作的自动化控制，驱动端的安装位预留了标准的轴孔连接结构，可直接适配市面上常见的10mm行程微型驱动元件，不需要额外设计转接零件。

　　在实际选型适配时，需要注意该机构的额定夹持力上限为50N，不适合夹持大重量、大尺寸的工件，主要针对小型精密零件的作业场景设计。安装时需要保证基座固定面的平面度误差不超过0.02mm，避免基座安装变形导致连杆运动卡滞。日常维护中只需要定期检查铰接轴的旷量，当旷量超过0.03mm时更换对应的铜套即可恢复原有精度，整体结构的易损件仅为铰接铜套与夹持端接触头，维护成本较低，适合长期连续作业的工位使用。
