国际象棋棋子立体结构设计方案

　　在文体用品的结构设计领域，棋类器具的立体造型设计往往需要兼顾握持手感、摆放稳定性与视觉辨识度，国际象棋棋子作为这类产品的典型代表，其三维结构的合理性直接影响使用体验。从实际应用场景来看，这类棋子主要适配标准国际象棋赛事棋盘、日常休闲桌游场景以及文创展示陈列场景，不同场景下对棋子的结构要求存在细微差异：赛事用棋需要严格匹配标准棋盘的格距尺寸，保证棋子摆放后不会出现越界、倾倒的问题；休闲场景用棋则更侧重握持的贴合感，降低长时间对弈过程中的手部疲劳；陈列展示类的棋子则会在造型细节上做适度强化，突出视觉表现力。

　　从功能特性层面拆解，棋子的核心功能分为三个部分：首先是底部的稳定支撑结构，这部分需要保证棋子在常规棋盘表面放置时，受到轻微触碰不会侧翻，底部接触面需要做平整处理，同时控制重心高度，将整体重心控制在总高度的三分之一以下，才能获得足够的稳定裕度；其次是中部的握持段结构，这部分的截面轮廓需要贴合人体手指捏持的弧度，避免出现尖锐棱角，同时表面可以做适度的肌理处理，增加捏持时的摩擦力，防止棋子在移动过程中从手中滑落；最后是顶部的标识造型，不同棋子的顶部造型存在明确区分，比如王的顶部十字结构、后的冠形结构、象的尖顶结构、马的兽首结构、车的城堡结构、兵的圆顶结构，这些造型需要保证在常规视距下能够快速识别，不会出现不同棋子造型混淆的问题。

　　在设计思路的梳理上，首先需要确定整体的尺寸边界，适配标准55mm格距的国际象棋棋盘时，王的总高度通常控制在95-105mm区间，底部直径控制在30-35mm区间，其余棋子按照等级比例依次递减高度，保证整套棋子摆放后的视觉协调性。建模过程中优先从底部支撑结构开始搭建，先绘制底部的圆形轮廓，向上做拔模斜度处理，斜度控制在3-5度，既方便后续如果做注塑加工时的脱模，也能让底部到中部握持段的过渡更加顺滑。中部握持段的轮廓需要多次调整曲率，通过曲率梳检查曲面的顺滑度，避免出现局部的凹凸折痕，保证手指捏持时的触感连续。顶部的标识造型需要在保留识别特征的前提下做简化处理，避免出现过于细碎的结构，一方面是防止日常使用过程中细小凸起发生断裂，另一方面也能降低后续加工的难度，不管是采用3D打印、注塑还是木质车削加工，简化后的结构都能更好适配加工工艺的要求。

　　从安装与适配边界来看，这类棋子不需要额外的安装结构，自身为一体化成型的独立零件，需要匹配的边界条件主要是棋盘格的尺寸，底部直径不能超过棋盘单格边长的三分之二，保证棋子放置在格内后，周边留有足够的空隙，不会和相邻格子的棋子发生干涉。如果是带磁吸功能的棋子，还需要在底部预留磁钢的安装槽，安装槽的直径和深度需要匹配常用的圆形磁钢尺寸，槽口做卡接结构或者预留粘胶空间，保证磁钢安装后不会出现脱落的问题。另外在结构的壁厚设计上，如果采用空心注塑结构，壁厚需要控制在1.8-2.5mm区间，避免出现壁厚不均导致的缩痕问题，同时在造型转折处做圆角过渡，圆角半径不小于0.5mm，减少应力集中的问题，提升棋子的抗摔性能。

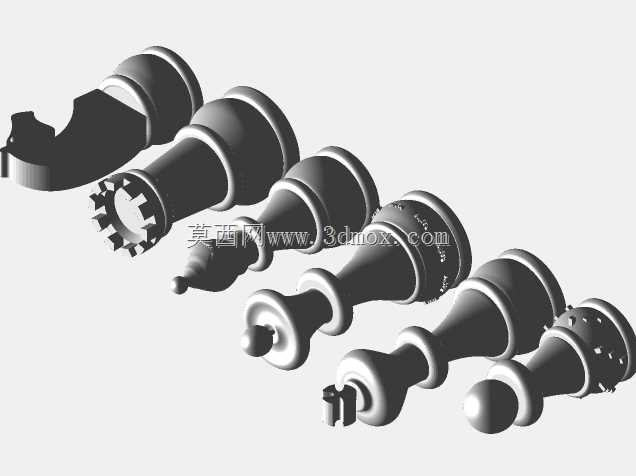

　　实际建模过程中，对于对称结构的棋子，比如王、后、车、象、兵，可以采用旋转凸台的基础特征来构建主体结构，再在顶部添加对应的标识特征，能够大幅提升建模效率，同时保证结构的对称性；而马这类非对称的棋子，则需要先绘制多个方向的轮廓草图，通过放样、曲面填充等特征来构建兽首的造型，过程中需要不断调整曲面的连续性，保证整体造型的流畅度。所有造型完成后，需要做干涉检查和重心测算，确认棋子的重心位置符合稳定要求，同时检查所有边缘是否存在尖锐棱角，对非造型需要的锐边做倒钝处理，避免使用过程中划伤手指。另外还要考虑堆叠收纳的需求，部分棋子的顶部轮廓可以和同类型棋子的底部内腔做适配，方便收纳时的堆叠，减少收纳空间的占用。
