带翅膀纹饰三角凹痕盾形挂饰钥匙配件

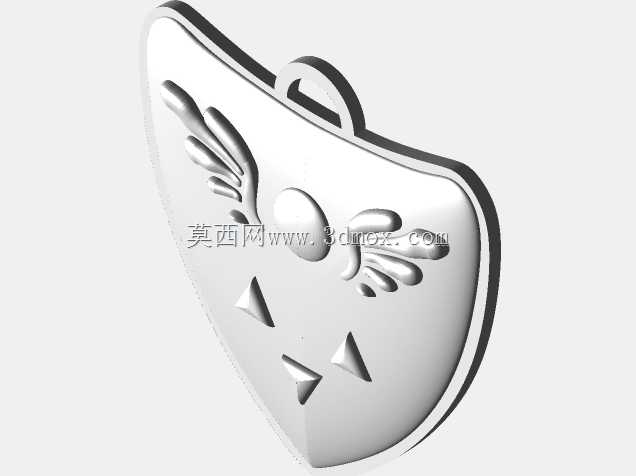

　　做随身挂配类零件的结构设计时，最先要锚定的是日常使用场景下的受力边界，这类挂在钥匙串上的小配件，日常会和钥匙、门禁卡、口袋内衬反复摩擦，偶尔还会被勾到背包织带、裤袢，所以结构上不能做太突出的锐角，也不能留容易卡滞缝隙的薄边结构。这个盾形挂饰的整体轮廓做了圆弧收边，所有外边缘都做了0.3mm左右的圆角过渡，既避免了尖锐边缘刮蹭衣物、划伤皮肤，也能减少日常磕碰带来的边缘崩缺，哪怕是用树脂3D打印做样件，也不会因为边角太薄出现打印翘边、使用断裂的问题。顶部的挂环是一体化成型的结构，没有做拼接装配的设计，挂环的内孔直径留足了8mm的空间，既能穿常规的金属钥匙圈，也能适配粗款的编织钥匙绳，挂环和盾形主体的连接位置做了渐变加厚的过渡，从挂环根部到主体平面的厚度从2mm逐步增加到3.5mm，这个位置是整个零件应力最集中的地方，日常拎着钥匙串甩动、挂饰被拉扯的时候，应力不会集中在连接缝位置，能大幅降低断裂的概率。

　　表面的纹饰设计没有做外凸的高浮雕结构，翅膀纹路和中心的圆形凸起最高处只比基准面高出1.2mm，三个三角标识做的是内凹0.8mm的沉槽设计，这种结构一方面能减少打印或者注塑加工时的材料用量，另一方面外凸高度低，日常摩擦的时候不会最先磨到纹饰细节，能更长时间保留表面的图案清晰度，内凹的三角槽还能在做表面处理的时候留存不同色的油漆或者珐琅料，做出撞色的视觉效果，不用额外做移印或者贴纸，工艺适配性更强。从安装适配的角度看，整个挂饰的最大外轮廓尺寸控制在45mm以内，厚度不超过5mm，挂在钥匙串上不会显得过于笨重，也不会因为尺寸太大卡在口袋的窄缝里，背面做的是完全平整的平面，没有额外的凸起结构，贴在桌面或者和其他钥匙贴靠的时候不会硌出划痕，也能方便后续如果需要加贴背胶、固定小的标识牌的时候有足够的平整贴合面。

　　实际做建模的时候，要注意所有的纹饰转角都做了小圆角过渡，没有直角清根的位置，不管是用FDM3D打印做PLA样件，还是用光固化打印做树脂件，抑或是后续开模做锌合金压铸的量产件，都不用额外做太多的电极清角加工，能减少后续加工的工序成本。挂环的内孔边缘也做了圆角打磨的余量预留，穿金属钥匙圈的时候不会因为孔边太锋利刮掉钥匙圈的防锈镀层，也不会磨断编织钥匙绳的纤维。日常使用场景里，这类小挂饰除了装饰作用，本身的盾形轮廓有足够的平面面积，哪怕后续需要在表面激光刻字、做专属标识，也有足够的操作空间，不会因为表面全是起伏纹路没法做二次加工。考虑到不同加工工艺的收缩率问题，建模时所有的配合尺寸都留了0.2mm的公差余量，不管是做金属冲压件还是塑料注塑件，成型后的挂环内孔尺寸都能适配常规的钥匙圈规格，不会出现尺寸太小穿不进去、或者尺寸太旷挂上去晃荡异响的问题。整体的重量控制在10g以内，哪怕是用金属材质做，挂在钥匙串上也不会增加太多的负重，长时间放在口袋里也不会有明显的坠感，表面的纹饰排布是对称结构，重心落在挂环的正下方，挂在钥匙串上的时候不会歪向一侧，视觉上更规整，也不会因为重心偏移导致挂饰一直翻转磨到某一个侧面，能让整个零件的各个面磨损程度更均匀，延长外观的保持时间。
