立式折叠支撑展示架结构设计

　　这款立式折叠支撑结构的设计，最初是面向桌面小型展示场景的支撑需求开发，日常可用于桌面标识牌、小型装饰画板、轻薄电子展示屏的承托，在零售门店桌面价签展示、办公工位便签板支撑、文创产品展陈等场景都能适配。从结构组成来看，整套构件分为底部承托底座、立式支撑立板两个核心部分，没有额外的复杂连接件，依靠板材自身的折边与卡槽配合实现装配固定，不需要额外螺丝、粘接剂就能完成组装，拆解后可以完全平铺收纳，运输过程中不会因为凸起结构产生挤压变形，仓储堆叠时的空间利用率比常规固定焊接的展示支架高出60%以上。设计阶段优先考虑了桌面使用的边界限制，底座采用前窄后宽的梯形延展结构，向前伸出的承托边宽度控制在30mm以内，

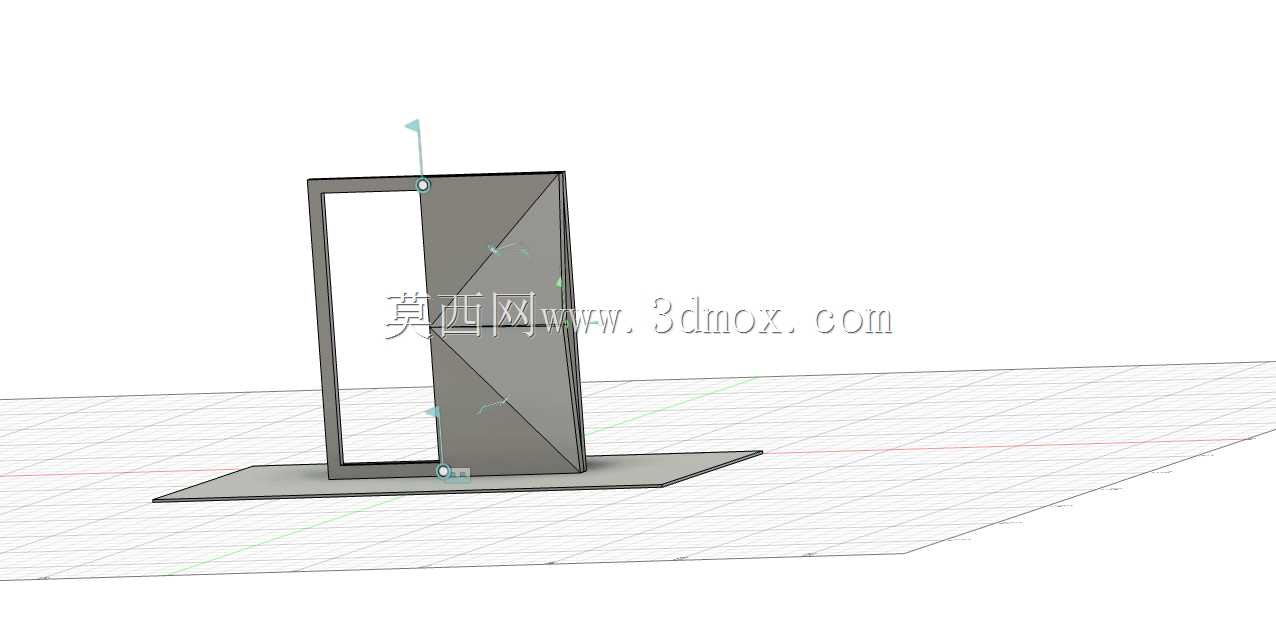

　　刚好可以承托厚度5mm以内的平板类展示件，不会因为承托边过宽遮挡展示内容，向后延伸的配重边长度达到80mm，配合立板的垂直重心分布，当展示件重量在500g以内时，整体结构的重心始终落在底座支撑面范围内，不会出现前倾翻倒的问题。立板部分采用半框式结构设计，左侧预留通长镂空槽，既可以减轻整体结构重量，也能作为展示件侧边的取放让位空间，右侧整面斜向加强筋从立板顶部延伸到底座衔接位置，不需要额外增加板材厚度就能提升立板的抗侧弯刚度，当展示件倚靠在立板上时，立板侧向形变量可以控制在0.2mm以内，长期使用不会出现支撑面倾斜的问题。结构的衔接位置采用嵌入式卡槽设计，立板底部的两个插舌与底座上对应的卡槽采用小过盈配合，

　　装配时只需要对准卡槽垂直按压就能完成固定，拆卸时向上拔出立板即可拆分，反复拆装50次以上卡槽配合间隙不会超过0.1mm，不会出现装配后松动晃荡的问题。考虑到桌面使用的场景特性，所有板材的外露边缘都做了R2mm的圆角处理，没有尖锐毛刺，日常挪动、取放展示件时不会划伤手部，底座底部预留了0.5mm深的胶条安装槽，可以粘贴防滑硅胶垫，放在玻璃、烤漆桌面等光滑接触面时，不会因为外力触碰出现滑动移位。在实际选型适配时，这套结构可以采用1.5mm厚的冷轧钢板冲压成型，也可以采用3mm厚的亚克力板切割粘接，不同材质的加工公差都能适配卡槽的配合尺寸，不需要针对材质重新调整结构参数。针对不同的展示需求，

　　立板的高度可以在150mm到300mm区间内等比例缩放，底座尺寸随立板高度同步调整，始终保持重心稳定的比例关系，缩放后的结构不需要额外修改卡槽配合尺寸，就能保持一致的装配精度。日常使用过程中，这套结构没有易损活动部件，不需要定期维护，表面如果沾染污渍可以直接用湿布擦拭，不会因为沾水出现锈蚀、开胶等问题，相比木质、塑料一体成型的展示支架，结构强度更高，使用寿命更长，同时折叠收纳的特性也适合作为临时展陈活动的配套支撑构件，活动结束后可以拆分收纳，重复周转使用，降低单次使用的耗材成本。
