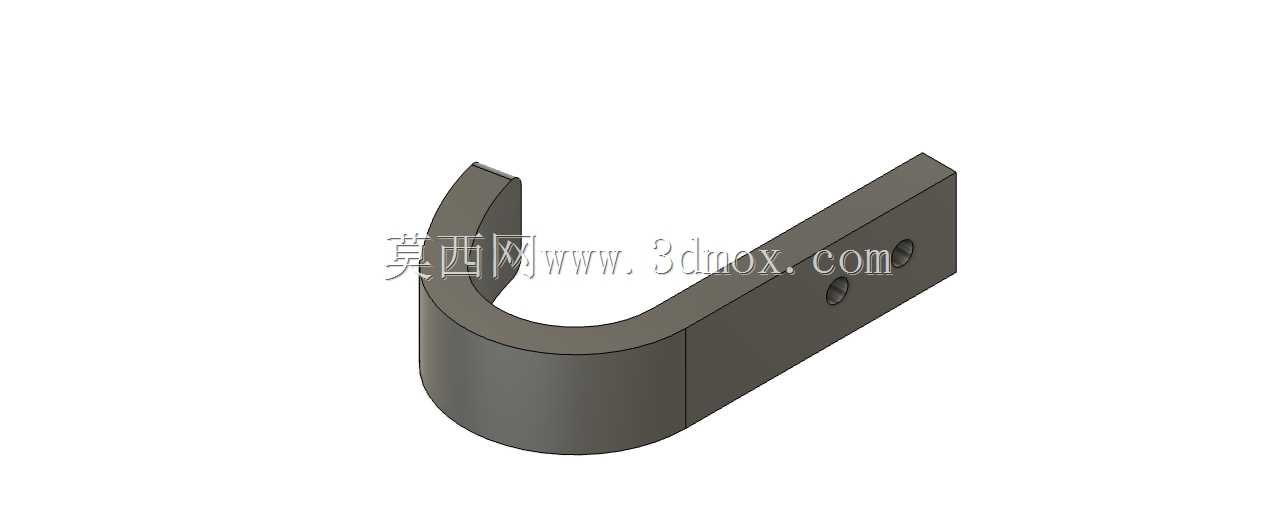

壁挂式J型金属挂接固定支架结构

　　这款J型壁挂挂接构件，日常多应用在车间工位器具排布、实验室管线挂载、小型工装临时悬挂这类场景里，做承载侧的受力支撑件使用，区别于普通直钩挂件，它的弯折段做了等半径圆弧过渡，没有尖锐折角，既避免了应力集中导致的长期受力开裂，也能防止挂载时刮蹭被悬挂物件的表面，适配圆管类、带挂耳类的多种工件挂载需求。从结构设计逻辑来看，安装侧的平直段预留了两个同轴的沉头安装孔，孔位间距经过受力校核，安装时可以搭配内六角沉头螺钉完成墙面或者设备立面的固定，沉头孔的设计能让螺钉头部完全没入构件平面，不会突出表面干涉挂载物件的取放，安装面做了铣平处理，和安装基面贴合时没有缝隙，不会因为长期受载出现松动偏移。弯折的挂钩段厚度和安装段保持一致，

　　圆弧内侧的表面粗糙度控制在Ra1.6以内，和被挂载件接触时摩擦力均匀，不会出现局部点接触导致的磨损，挂钩的开口尺寸经过适配，既可以容纳常规直径的圆管挂入，也能适配带扁平挂耳的小型工具盒、料盒挂装，开口末端做了微小的外撇导向角，挂载时不需要精准对位就能顺利滑入挂钩位，取放操作的容错率更高。做结构建模时，首先要确定安装基面的边界约束，两个安装孔的中心距要匹配常用的墙面膨胀螺丝间距或者铝型材的槽位间距，避免出现孔位对不上无法安装的问题；弯折段的内圆弧半径要根据常用挂载物件的外径做适配，半径过小会导致接触面积不足，挂载时容易压伤被挂物件表面，半径过大则会导致挂钩整体外伸长度增加，受力时的弯矩变大，对安装固定的强度要求更高。

　　构件的整体厚度选择要匹配额定承载需求，日常用于挂载10kg以内的物件时，常规3mm厚度的冷轧钢材质就能满足强度要求，弯折处不需要额外做加强筋，因为圆弧过渡的结构本身就能分散弯折处的应力，长期受载也不会出现弯折变形的问题。安装时要注意，两个固定螺钉需要均匀锁紧，避免单侧受力导致构件倾斜，挂钩的承载方向要垂直向下，尽量避免侧向受载，如果需要挂载偏重的物件，可以在安装面和基面之间增加防滑垫片，进一步提升连接的可靠性。这类挂接构件和普通市售挂钩的区别在于，它的安装段是整面贴合基面，不是单点固定，抗扭转性能更好，哪怕挂载的物件重心有轻微偏移，也不会出现挂钩转动歪斜的情况，适合在有轻微振动的设备旁使用，比如小型台钻、砂轮机旁边的工具挂载，

　　不会因为设备运行的振动导致挂件滑落。建模过程中要注意沉头孔的深度匹配所选螺钉的头部尺寸，不能出现螺钉头突出或者沉头过深导致螺纹啮合长度不足的问题，挂钩末端的导向角角度控制在15度左右即可，角度过大容易导致挂载物件滑脱，角度过小则起不到导向对位的作用。整体外形没有多余的装饰结构，所有棱边都做了0.5mm的倒角处理，安装和取放物件时不会划伤操作人员的手部，兼顾了实用性和使用安全性。
