便携式环形木工划线量规结构设计

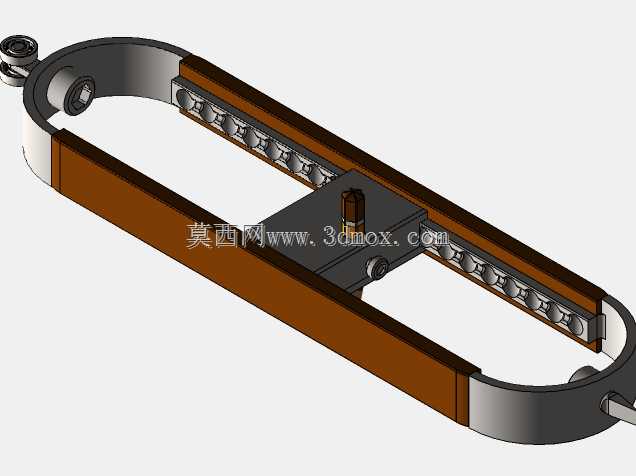

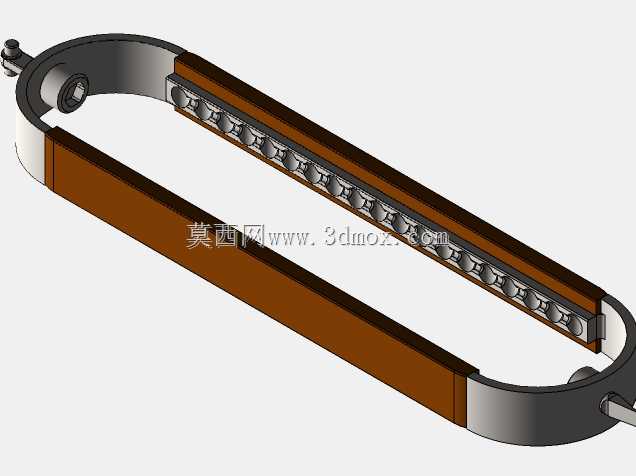

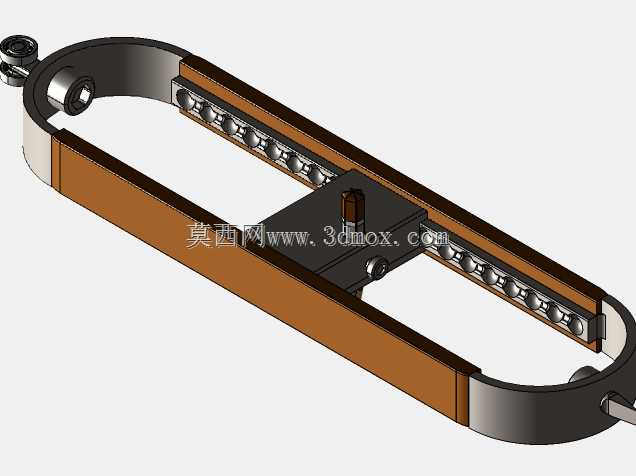

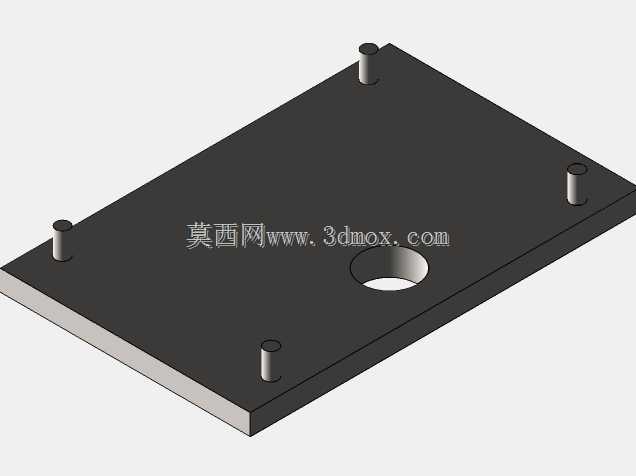

　　这款环形划线量规的设计初衷，是解决木工作业中圆弧类构件、环形工件的划线与尺寸校验痛点，在实木家具弯料加工、木模圆弧修配、古建木作弧形构件预制场景中，常规直尺、角尺无法适配连续曲面的划线定位需求，手持操作时容易出现基准偏移、划线错位的问题，直接导致后续开料、修形的余量偏差，增加返工成本。从结构布局来看，整体采用闭合环形框架作为承载主体，框架两侧设置防滑握持段，表面做防滑纹理处理，作业时单手握持即可贴合工件曲面，无需额外辅助固定，适配现场加工作业的移动操作需求。框架内侧嵌入多组等距排列的滚动定位珠，定位珠采用弹性预紧结构，当量规贴合木材表面移动时，定位珠可随曲面轮廓自适应伸缩，始终保持框架与工件表面的贴合间隙稳定在0.1mm以内，

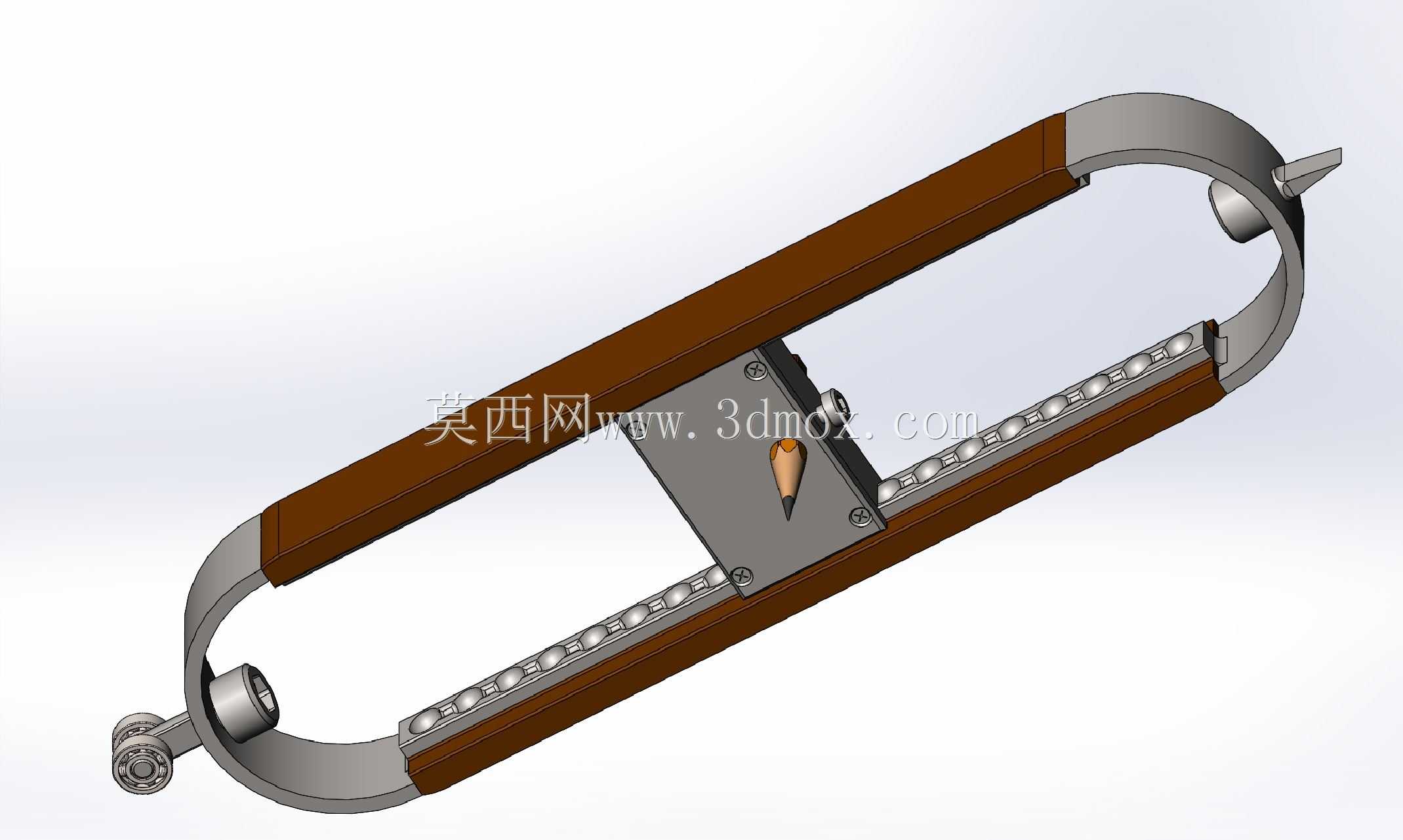

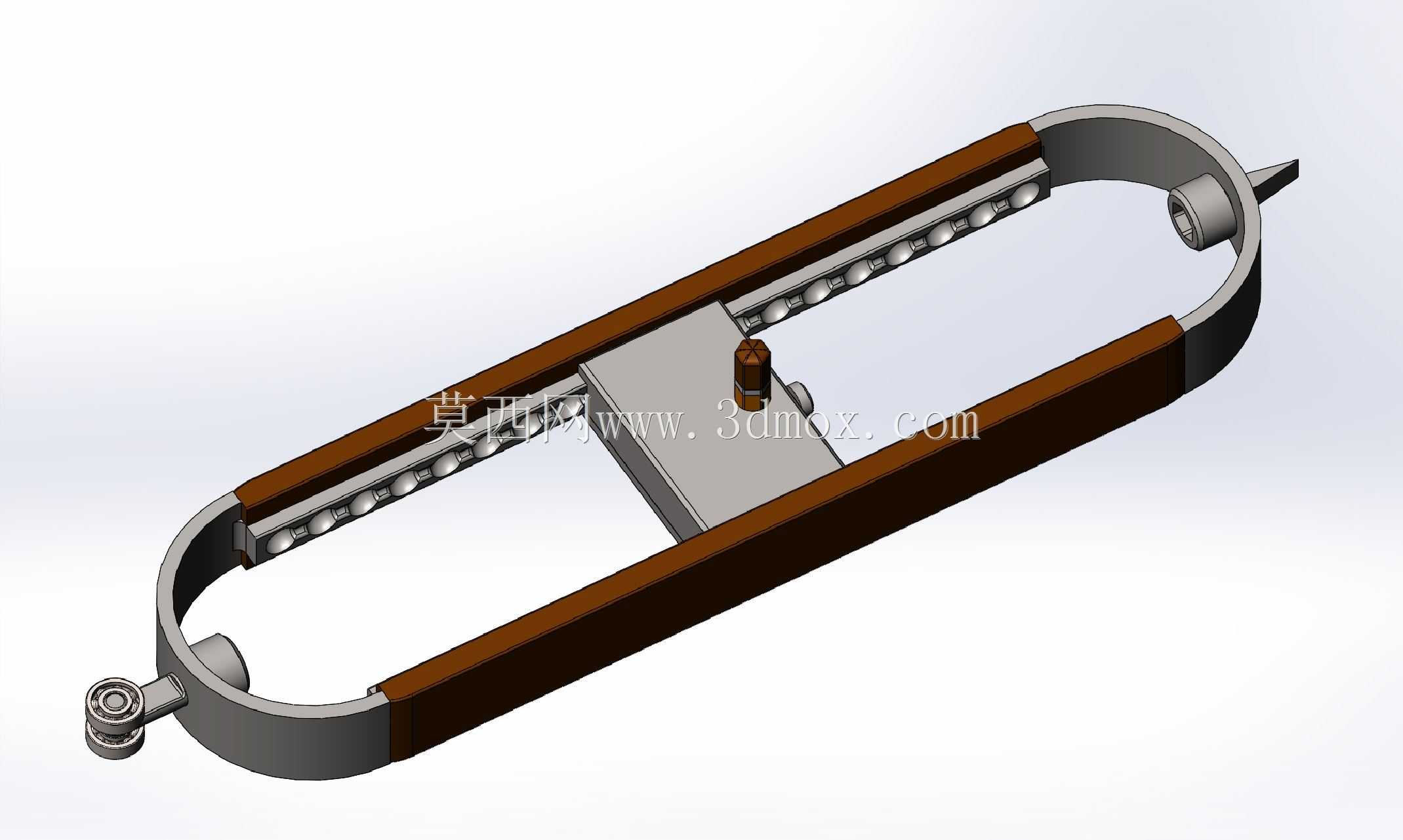

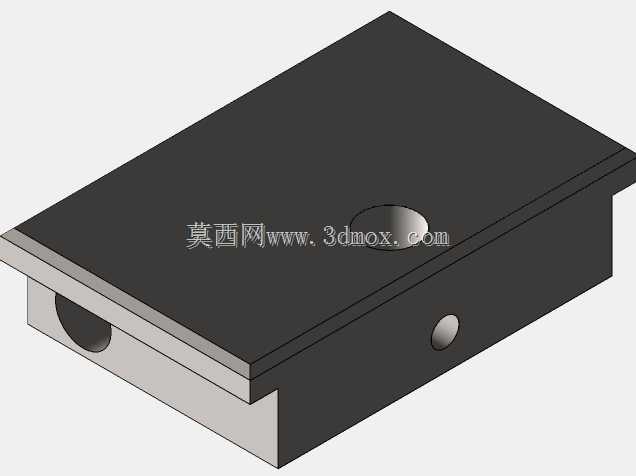

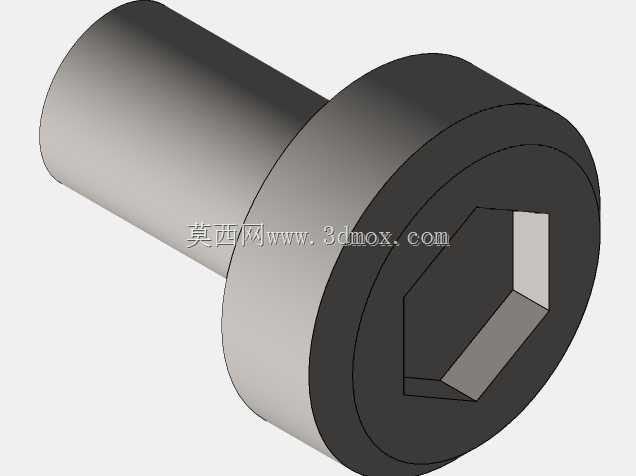

　　避免划线过程中出现晃动偏移。滑动座采用燕尾槽结构与框架导轨配合，滑动阻尼经过调校，既可以沿框架环形轨道顺畅滑动，又能在任意角度位置保持锁止状态，不会因自重出现滑移。滑动座上集成了划线针安装位与刻度读取指针，划线针采用快换结构，可根据划线深度需求更换不同长度的硬质合金划针，划针伸出量可通过侧面的锁紧旋钮微调，最小调节精度0.05mm，适配不同硬度木材的划线需求，避免划针过深划伤木材基准面、过浅导致划线痕迹模糊的问题。框架端部设置的铰接定位头，可作为圆弧划线的回转基准，定位头端面做滚花处理，抵靠在工件基准点时不会打滑，配合滑动座的刻度读取，可直接划出指定半径的圆弧轮廓，无需额外调整圆规类工具的支脚长度。从安装边界与尺寸适配来看，

　　环形框架的内圈净空尺寸覆盖了常规木工作业中常见的弧形构件截面范围，握持段的宽度符合成年人手掌握持的人机工程尺寸，单手握持时手指可自然搭放在防滑段上，长时间作业不易产生疲劳。滑动座的整体厚度控制在15mm以内，在狭窄的木模内腔、家具构件拼接缝隙处也能顺利伸入操作，不会出现结构干涉。刻度标识采用激光蚀刻工艺加工在框架侧面，刻度线深度0.02mm，长期摩擦使用也不会出现刻度磨损模糊的问题，刻度单位同时标注公制毫米与常用的木工英制刻度，适配不同作业习惯的操作人员使用。在功能拓展层面，这款量规除了基础的圆弧划线功能外，还可通过调整滑动座的锁止位置，完成环形工件的周长分段标记、弧形面的角度等分、曲面拼接处的配合线划线等作业，

　　替代多类单一功能的测量划线工具，减少作业时工具更换的频次。结构上所有运动部件都做了防尘设计，滑动配合面预留了木屑排出槽，木工作业场景中产生的木屑、粉尘不会进入配合间隙导致滑动卡滞，日常维护仅需定期清理表面木屑即可，无需复杂的拆解润滑。框架主体采用轻量化铝合金材质加工，整体重量控制在300g以内，放入工具腰包即可随身携带，不会增加现场作业的负重负担，铰接定位头与滚动定位珠采用耐磨钢材制作，长期与木材表面摩擦也不会出现过度磨损，保证尺寸精度的长期稳定性。在实际木工作业场景中，针对弯曲木构件的前期划线定位，操作人员只需将量规内圈贴合待加工木料的弧形基准面，调整滑动座到对应刻度位置锁止，沿木料轮廓移动量规即可一次性划出连续的加工基准线，相比传统的样板划线、分段尺规测量方式，作业效率可提升60%以上，同时划线的位置精度可控制在0.2mm以内，大幅降低后续修形的加工余量，减少木料的浪费。针对环形木构件的等分划线作业，无需进行复杂的周长计算，只需通过框架上的刻度直接读取分段长度，配合定位头的基准固定，即可快速完成等分点标记，适配木圈、弧形木饰条等构件的拼接定位需求。
