喷砂设备用磨料流量调节装置结构设计

　　在干式喷砂、高压水射流磨料切割这类依靠磨料高速冲击实现表面处理或材料切除的加工场景中，磨料供给量的稳定性直接决定加工一致性——供料过多会造成磨料堆积、冲击动能不足，还会加速喷嘴磨损；供料不足则会出现加工斑痕、切削效率骤降的问题，这款磨料调节装置正是为解决这类定量供料需求设计的核心气路元件。

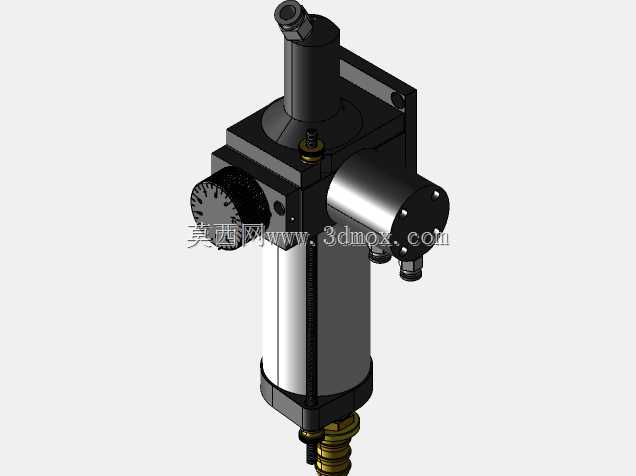

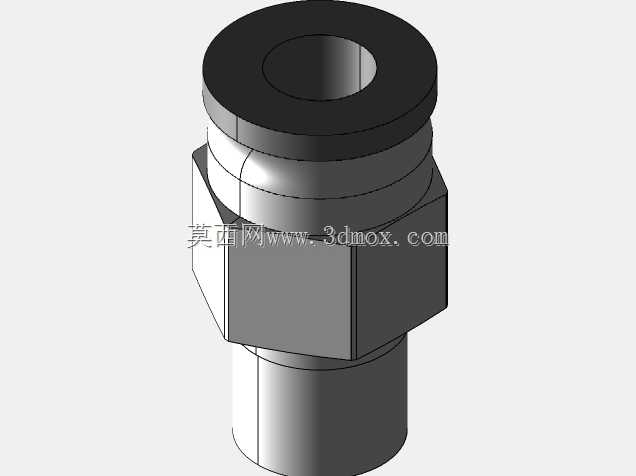

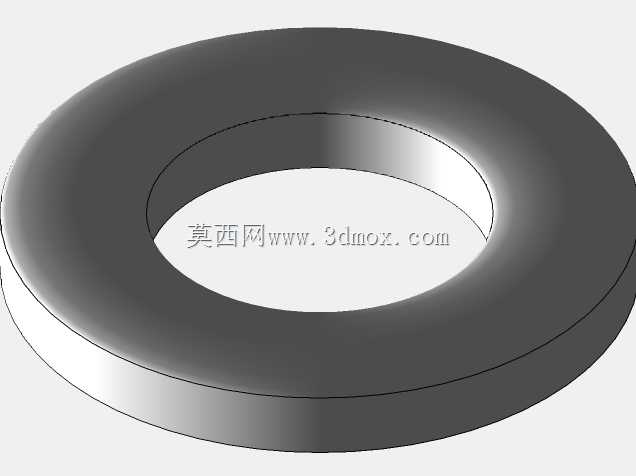

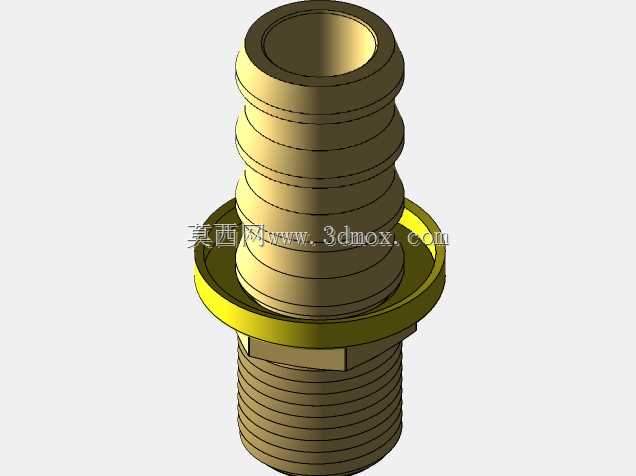

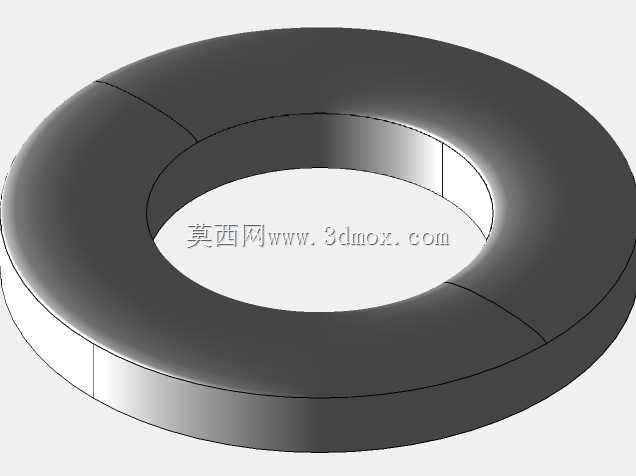

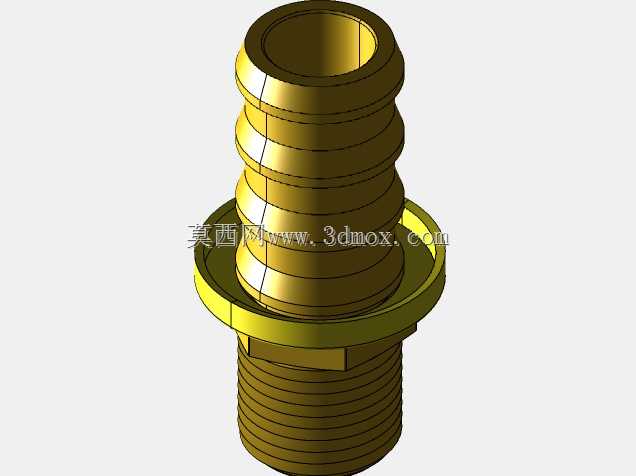

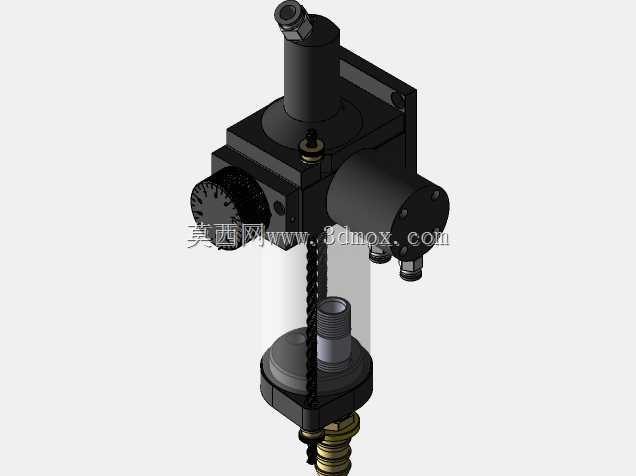

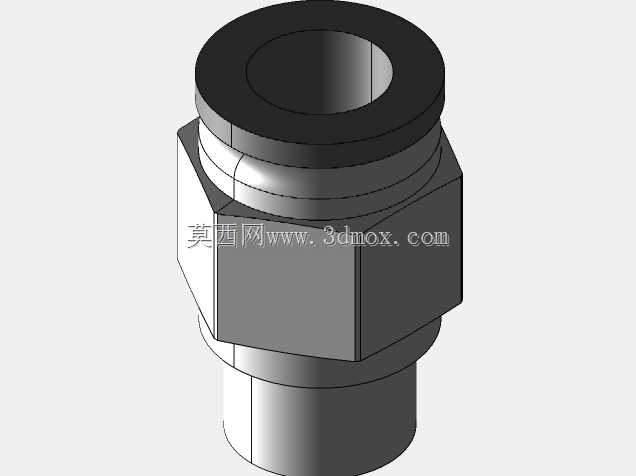

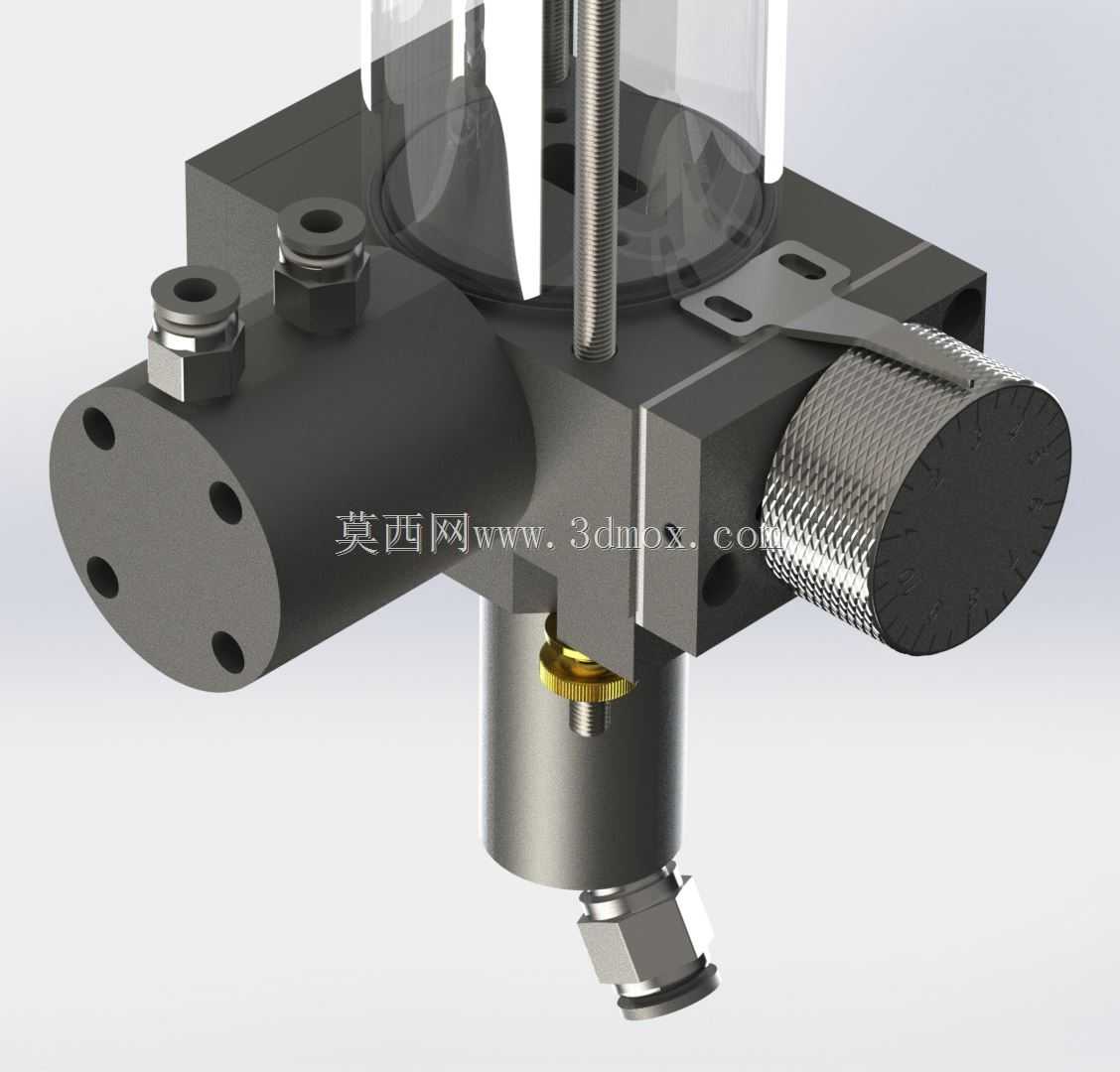

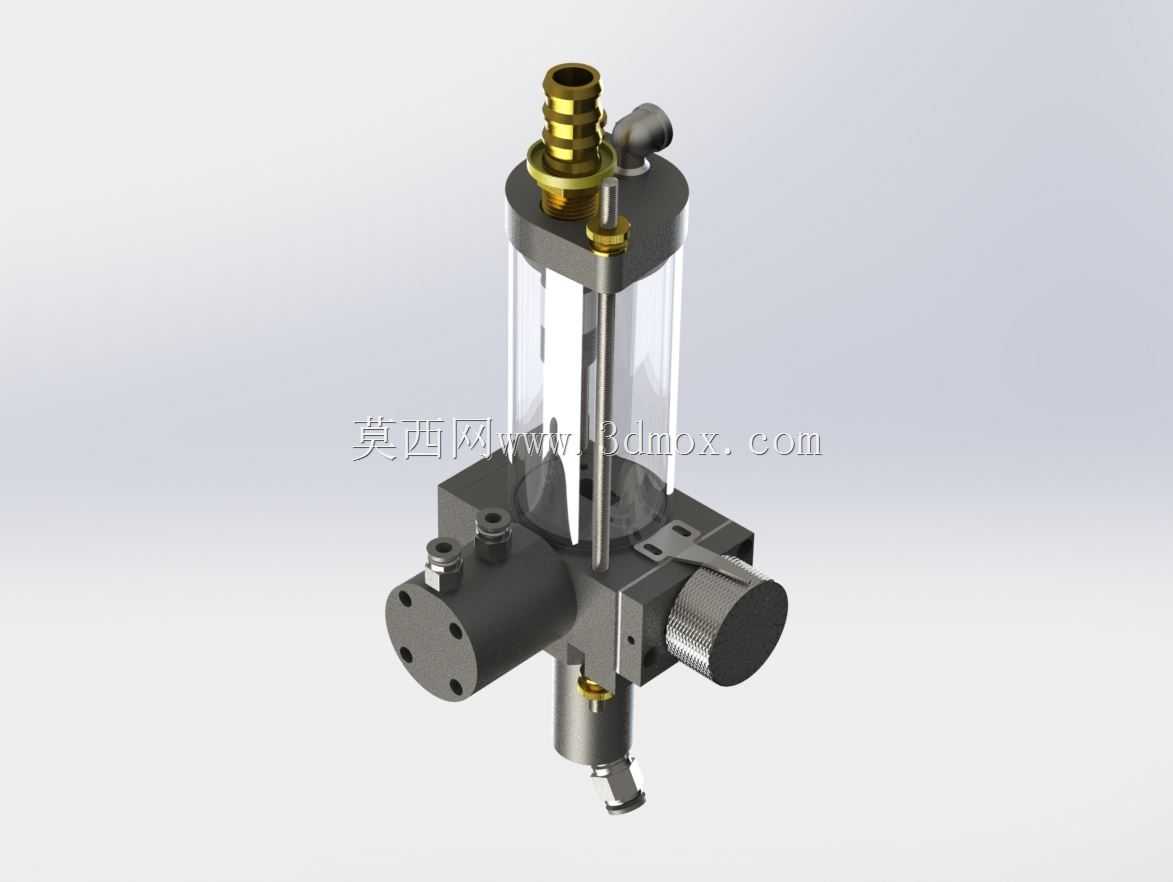

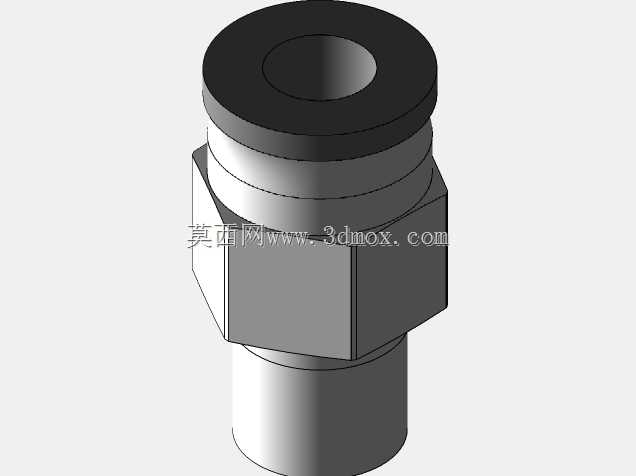

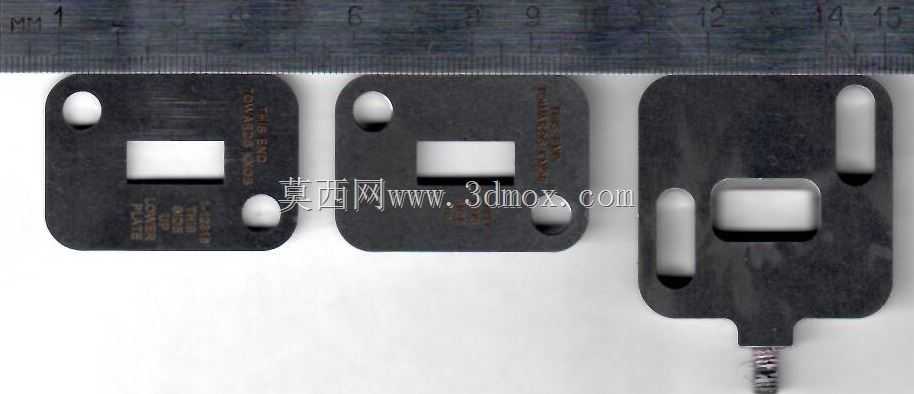

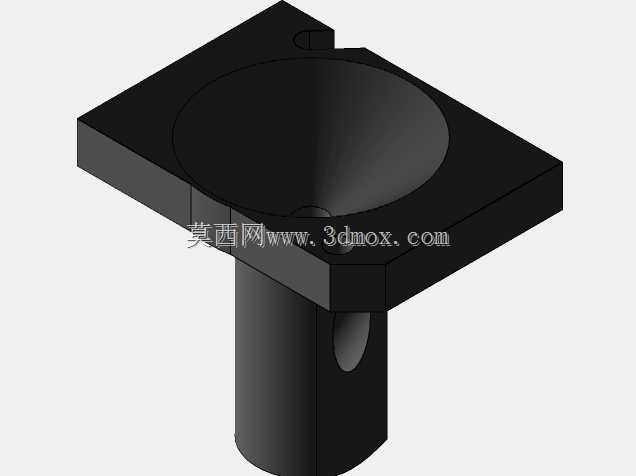

　　从实际工况适配角度看，装置上部采用宝塔式快插接头作为磨料与压缩空气的混合输入端口，接头外径适配常规内径10-12mm的气动软管，可直接对接磨料罐的出料管路，无需额外转接结构；中部设置透明可视化储料观察段，采用高透耐磨的工程材质制作，操作人员无需拆解管路就能直接观察内部磨料的流动状态，及时排查堵料、供料断续等异常，避免加工过程中出现无磨料空喷的问题。观察段通过三根周向均布的拉杆与上下金属阀体锁紧，密封面采用平垫加O型圈的双重密封结构，可承受0.4-0.8MPa的常规工作气压，不会出现磨料泄漏、气压卸荷的问题。

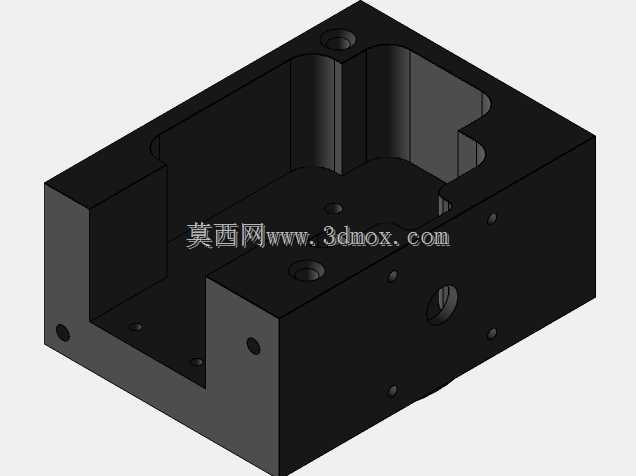

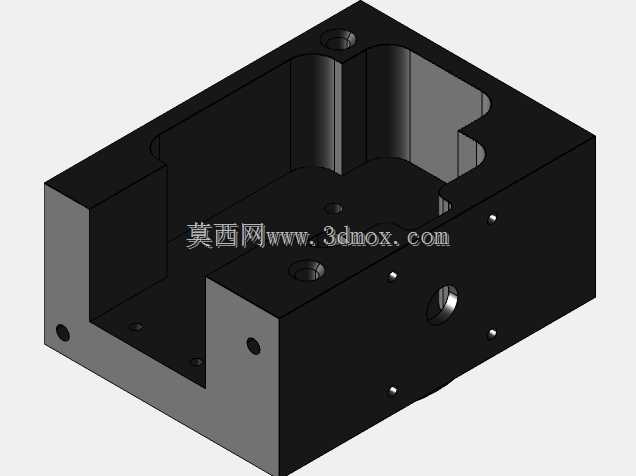

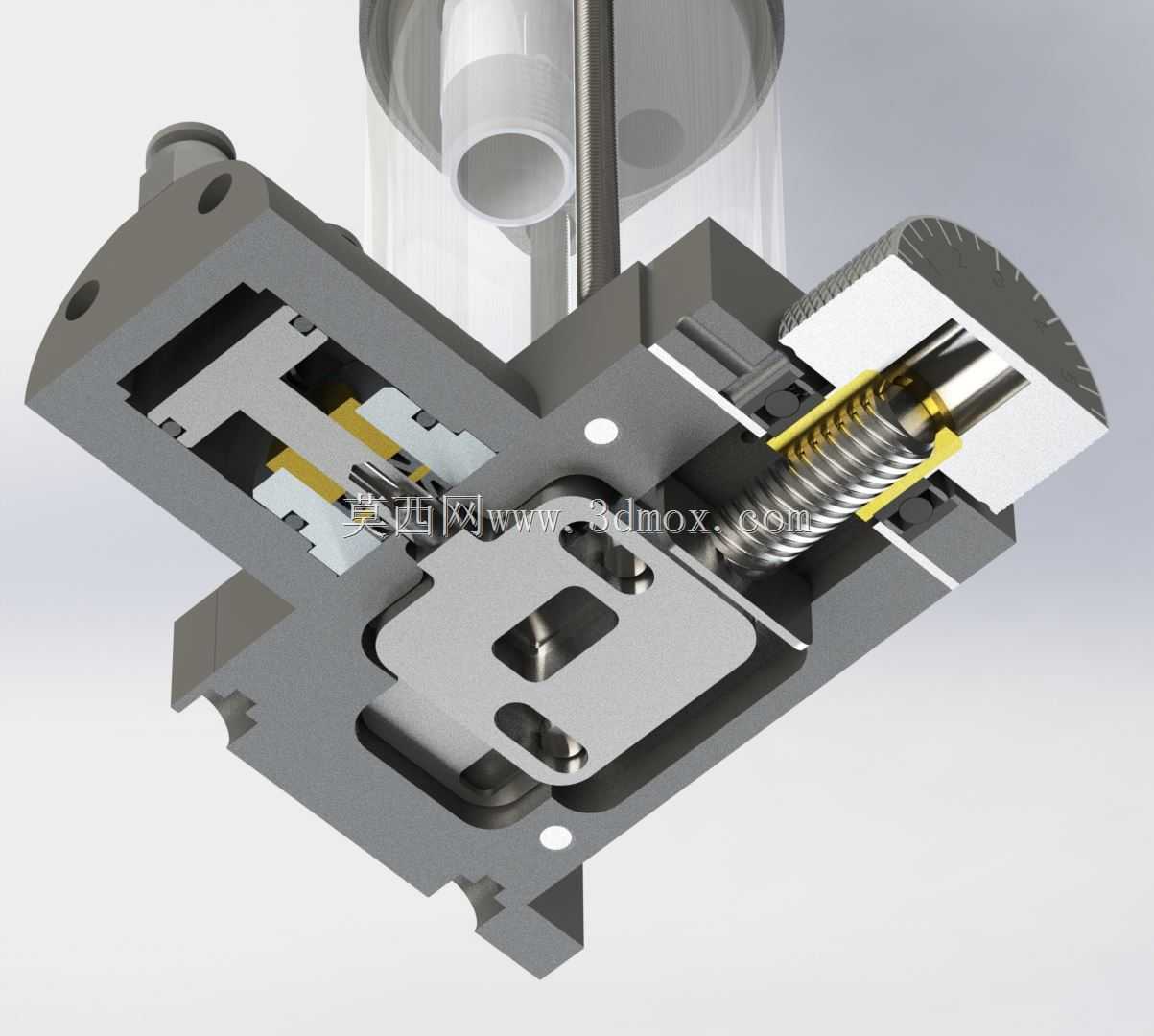

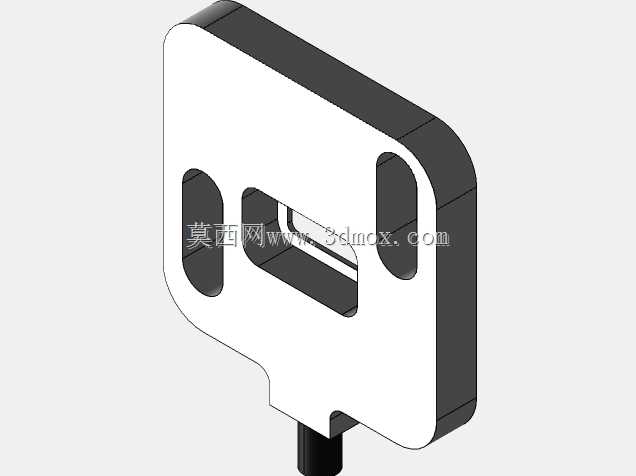

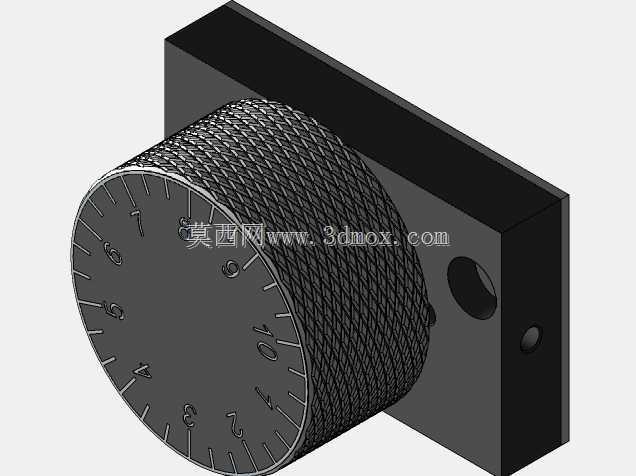

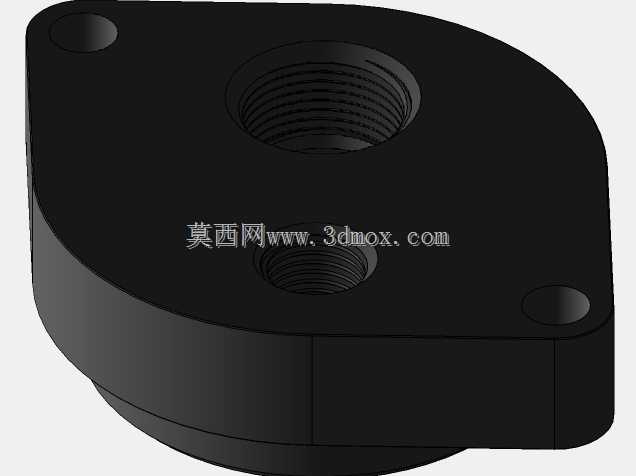

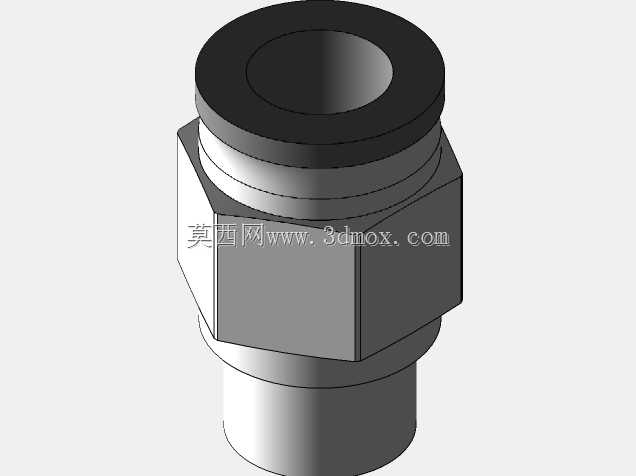

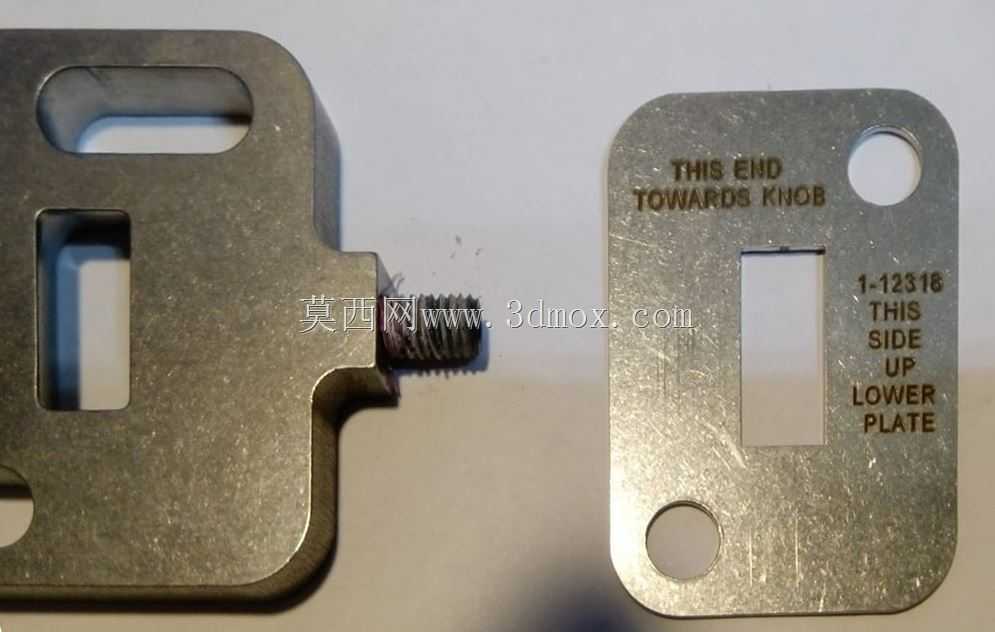

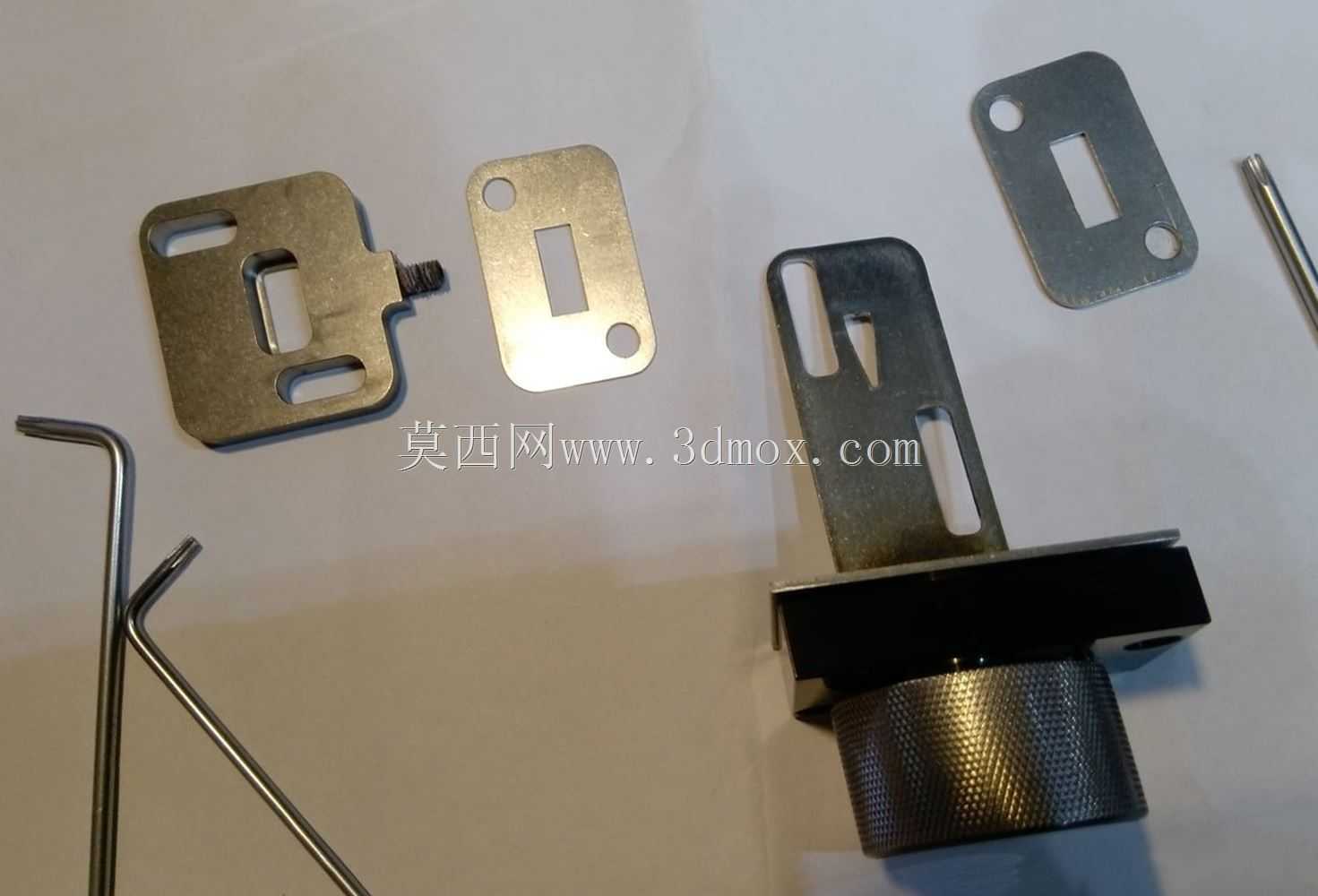

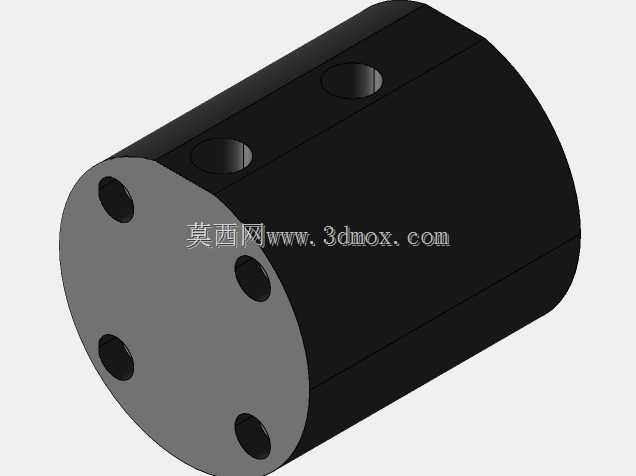

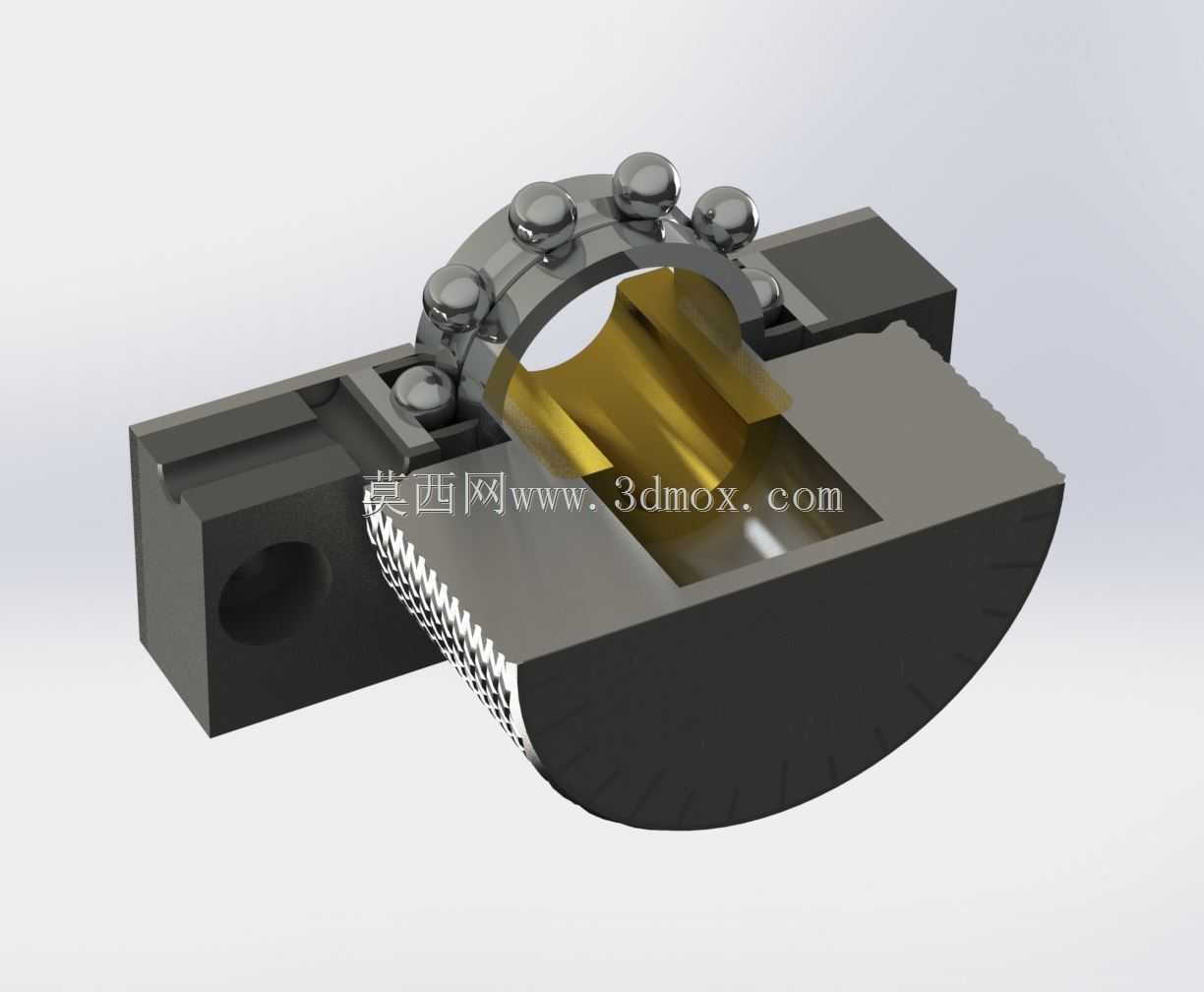

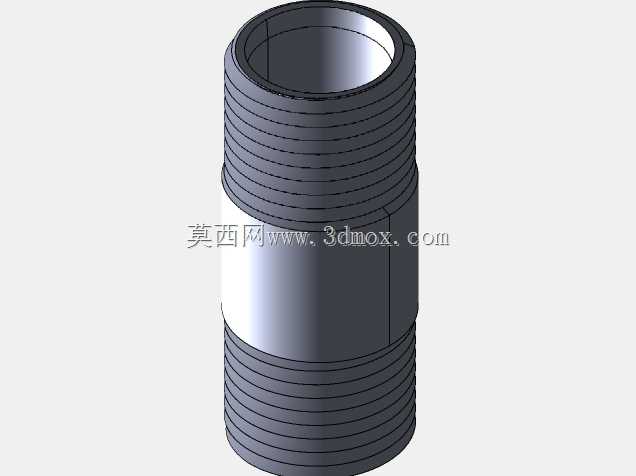

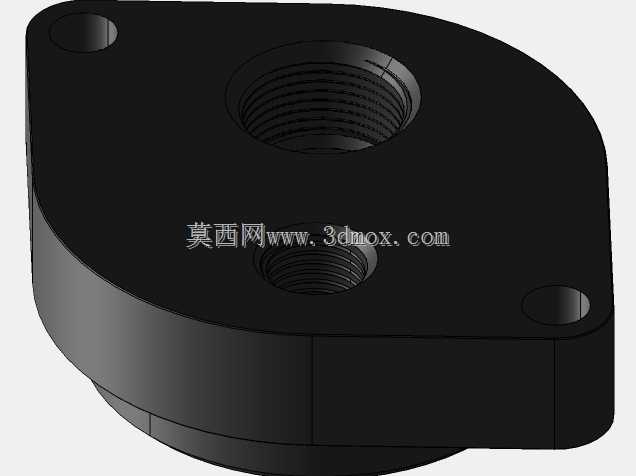

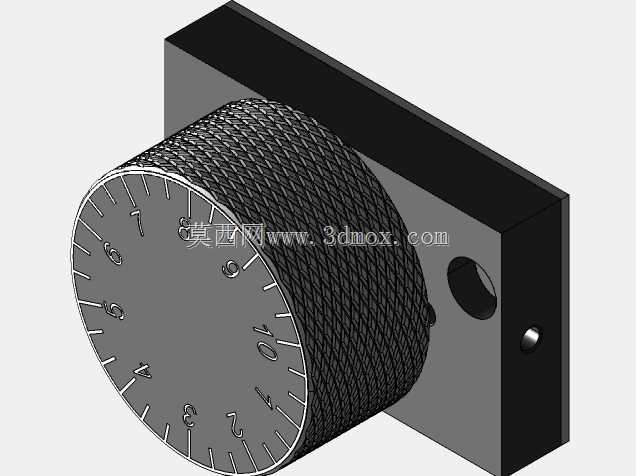

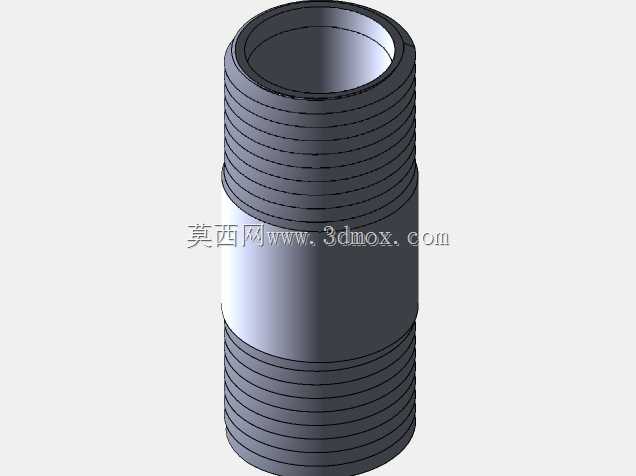

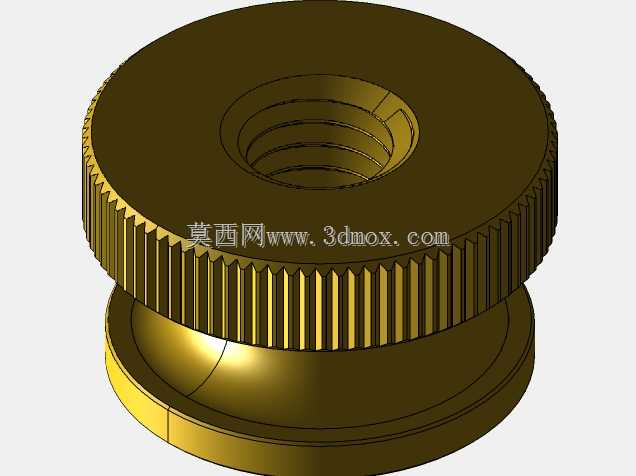

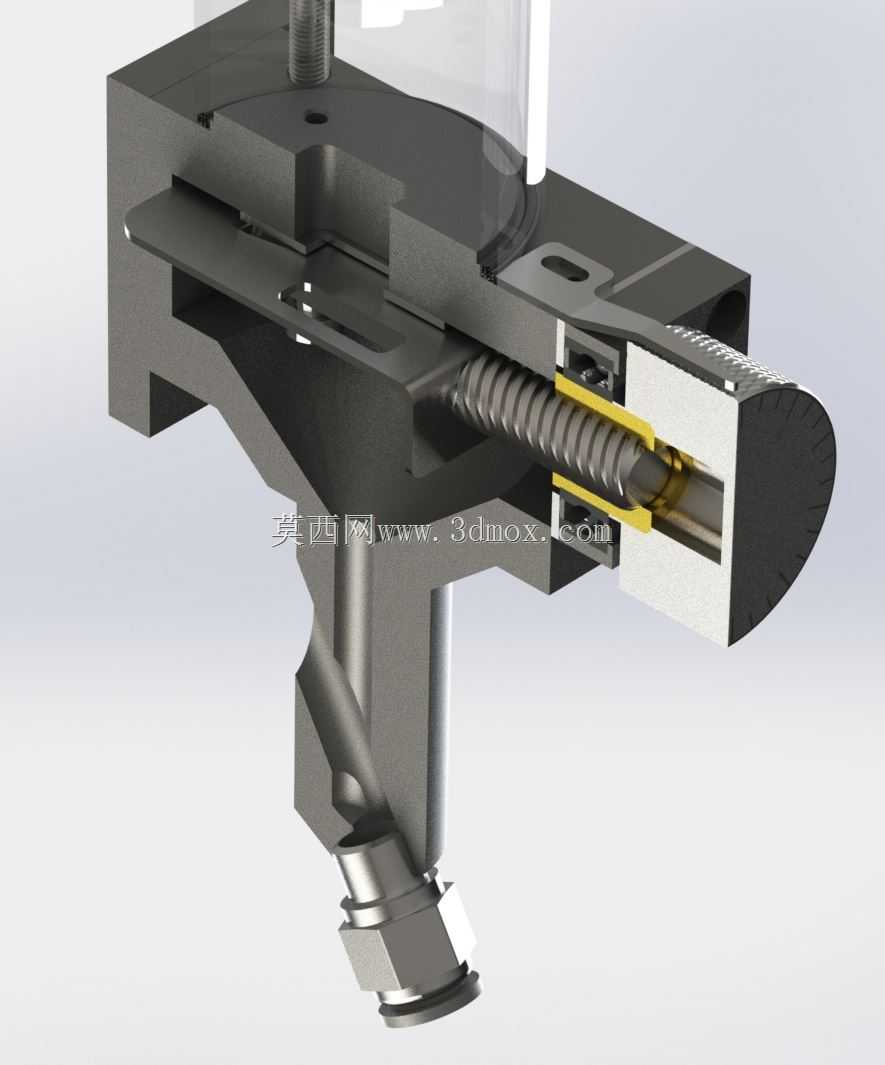

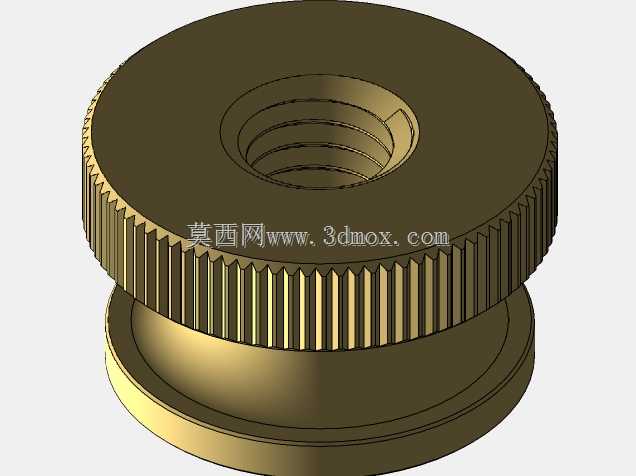

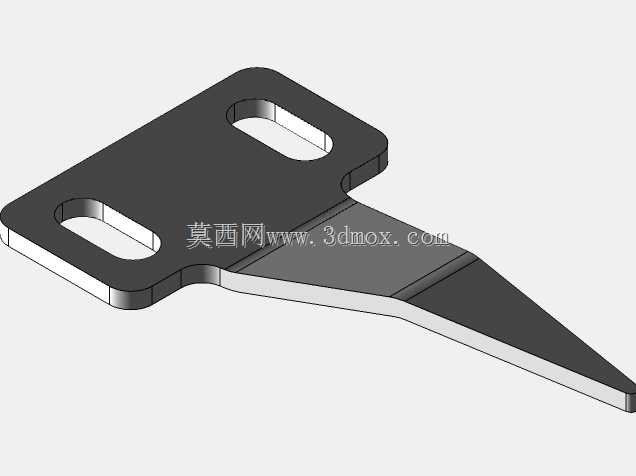

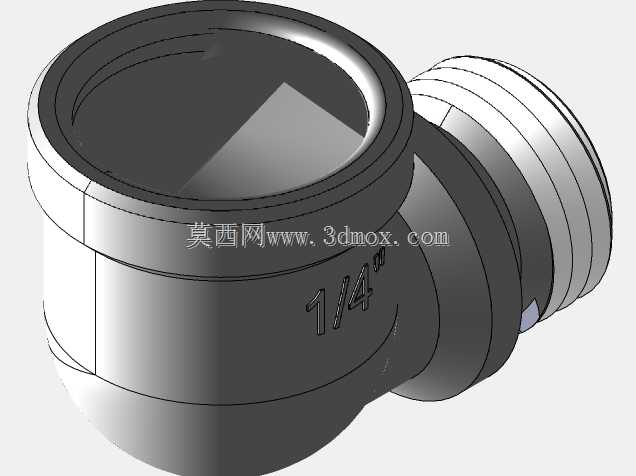

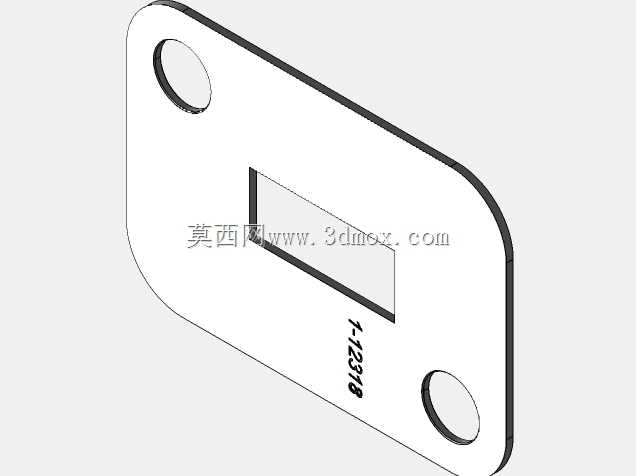

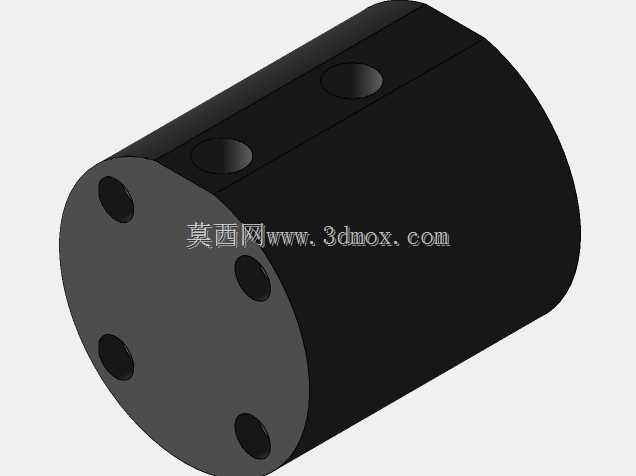

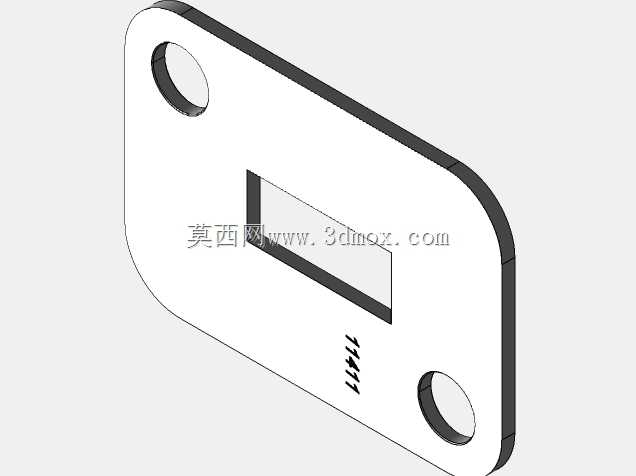

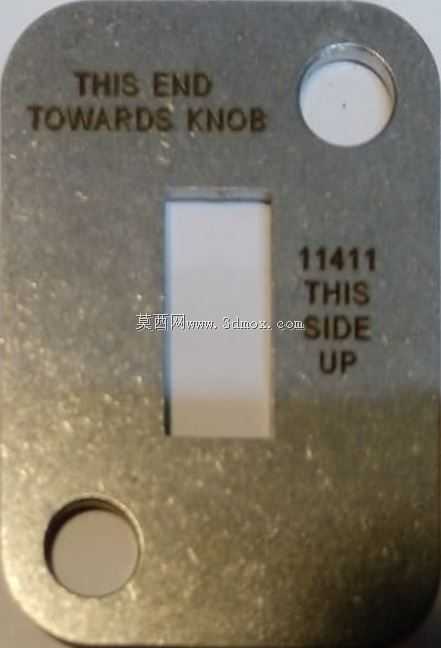

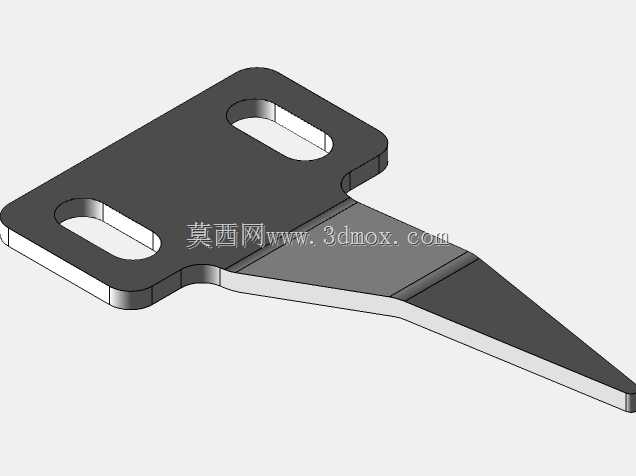

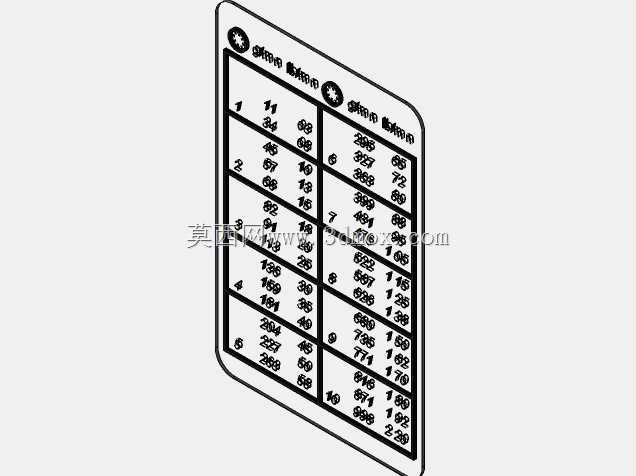

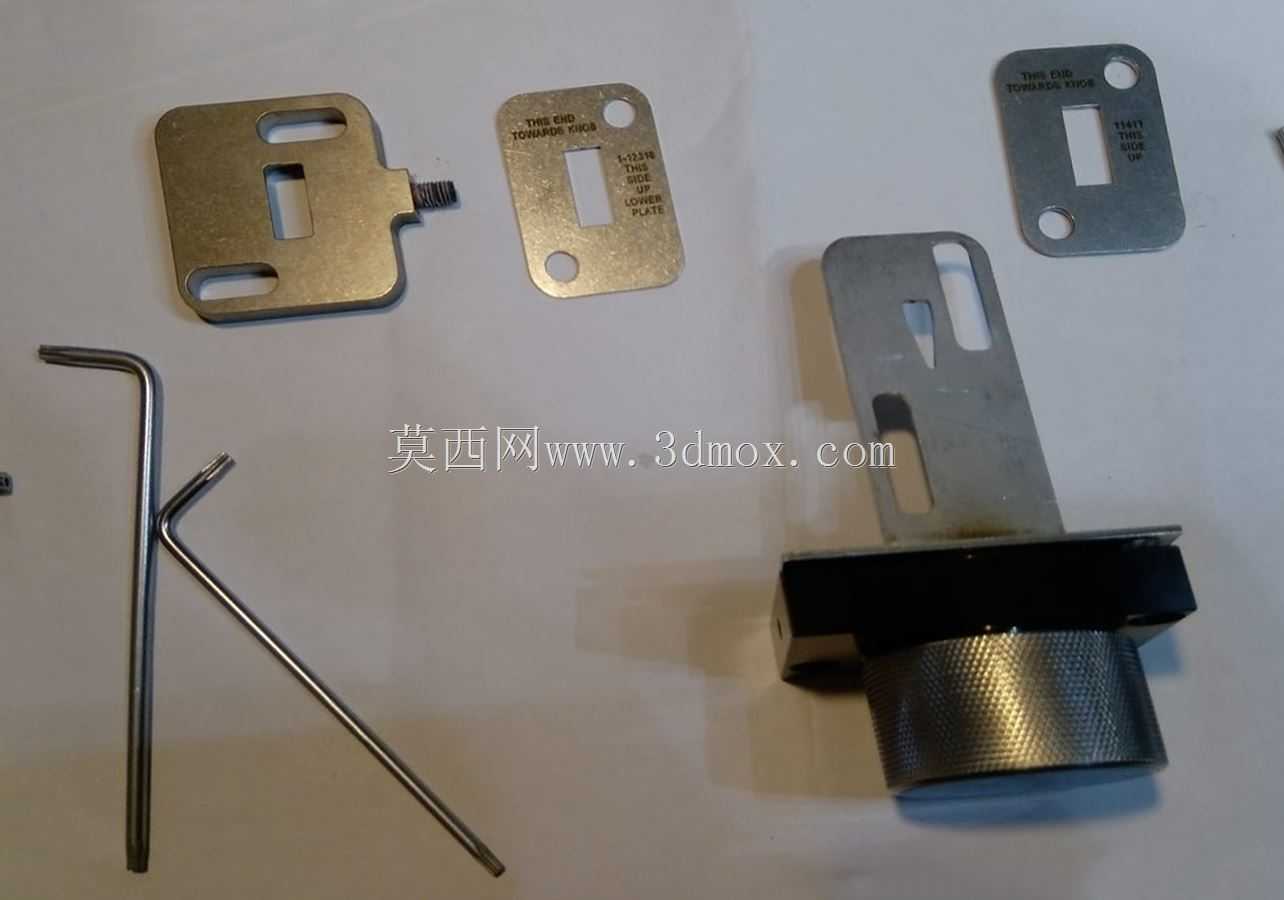

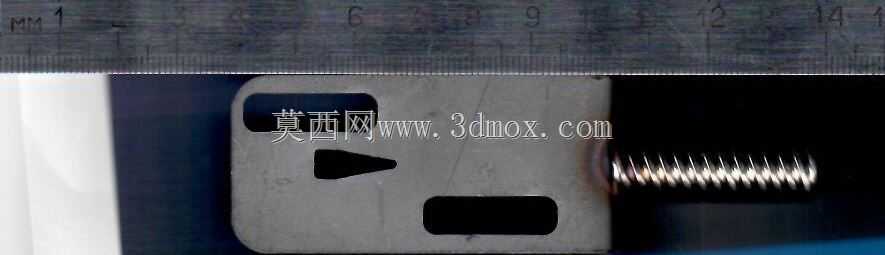

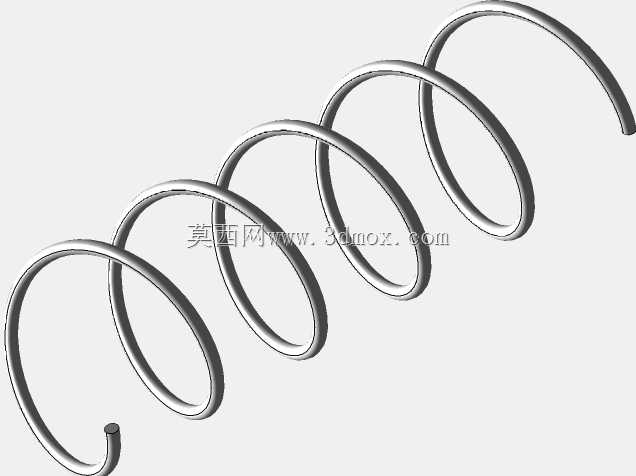

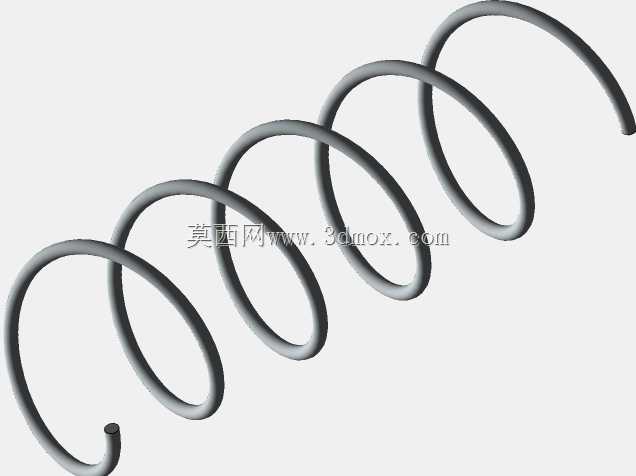

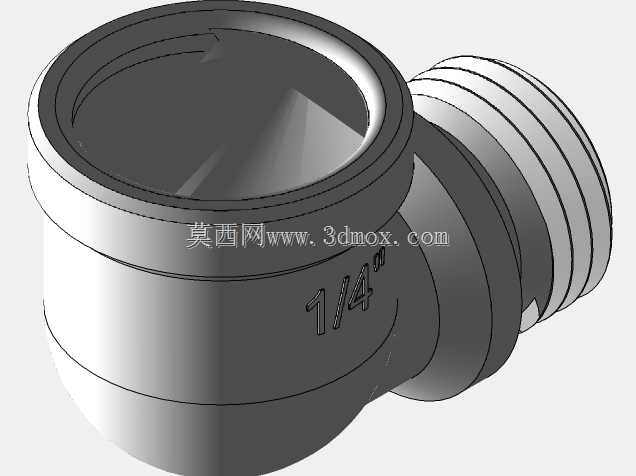

　　装置下部的阀体采用一体化铝合金材质加工而成，侧面设置的带滚花调节旋钮是流量控制的核心操作部件，旋钮表面的滚花纹理是为了戴劳保手套操作时不打滑，旋转过程中通过内部的锥形阀芯改变磨料通道的过流截面积，可实现从全闭到全开的无级流量调节，调节过程中阀芯与阀座的配合间隙控制在0.02mm以内，既能保证磨料顺畅通过不卡滞，又不会因为间隙过大出现流量调节线性度差的问题。阀体侧面预留的两个内螺纹接口分别用于接入控制气路与安装气压检测元件，可根据实际设备需求接入远程气控回路，实现磨料供给的自动通断，无需人工手动操作旋钮。阀体底部的出料接口采用外螺纹加卡套的组合结构，可直接对接喷砂枪的进料管路，接口的同轴度公差控制在0.05mm以内，避免磨料在管路转角处出现沉积堵料。

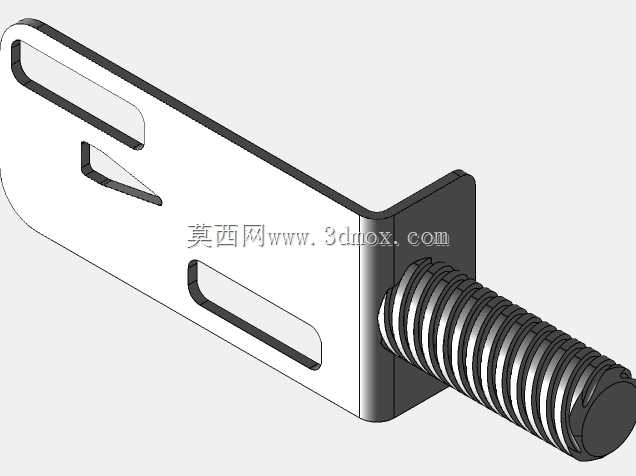

　　从安装边界来看，整个装置的主体外径控制在65mm以内，不含顶部接头的总高度为140mm，安装时可通过阀体侧面的两个安装孔直接固定在设备机架上，安装孔中心距为40mm，适配常规的M6螺栓固定，安装后整体突出安装面的尺寸不超过80mm，不会与周边的气路管路、设备护罩产生干涉。设计过程中针对磨料磨损的问题做了专项优化：所有与磨料直接接触的金属流道表面都做了硬质阳极氧化处理，表面硬度达到HV400以上，可耐受棕刚玉、白刚玉、玻璃珠等常用磨料的长期冲刷，使用寿命比普通未处理的铝合金阀体提升3倍以上；阀芯采用耐磨不锈钢材质制作，即使长期接触硬度较高的碳化硅磨料，也不会出现阀芯磨损导致流量漂移的问题。

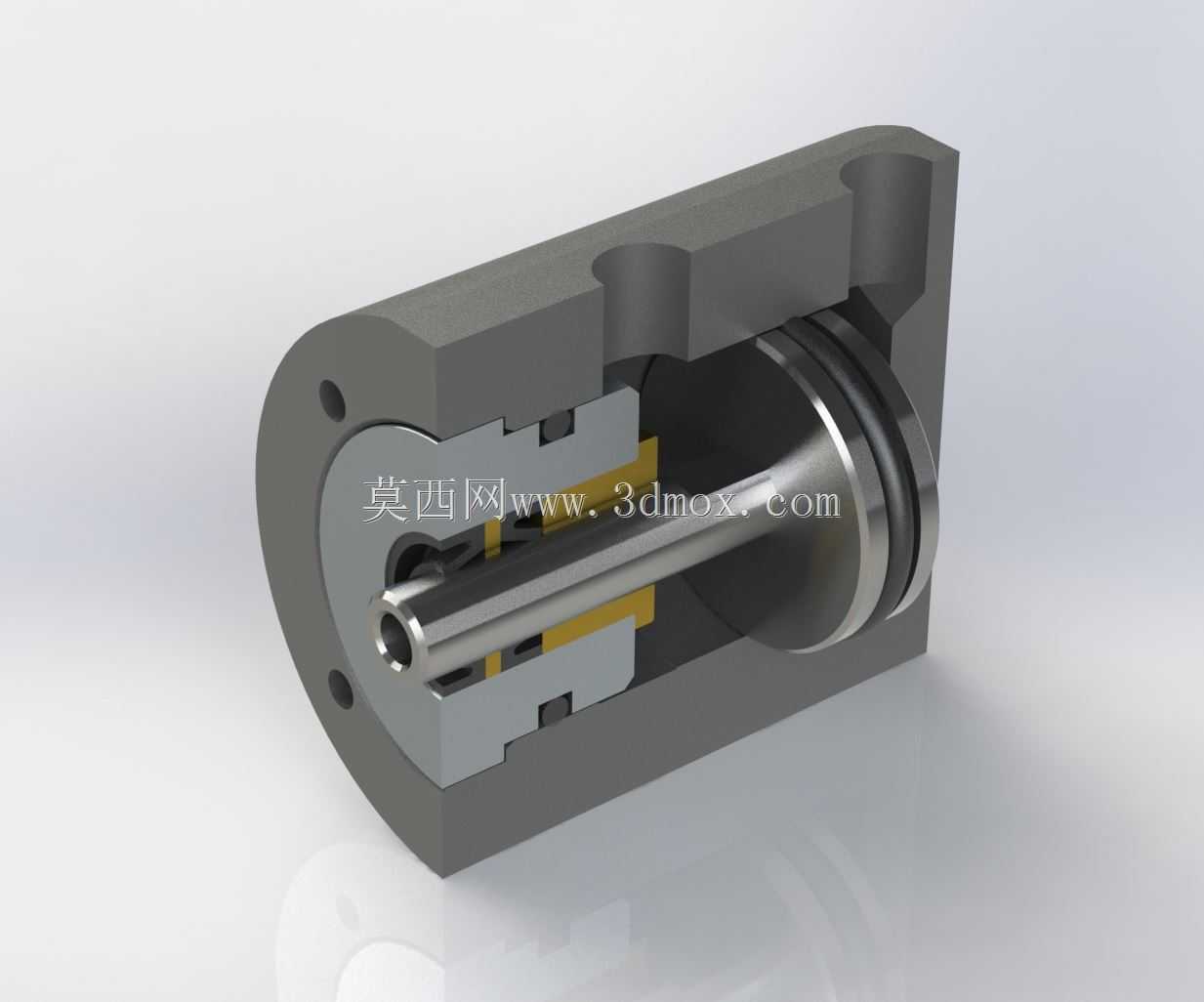

　　在实际设备配套过程中，这款调节装置可适配容积式、虹吸式两类不同的磨料供给系统，当用于虹吸式喷砂系统时，可通过调节旋钮控制负压吸入的磨料量，匹配不同口径的喷砂枪；当用于压送式喷砂系统时，可通过侧面的控制气口接入电磁阀，实现磨料供给的远程开关，配合自动化喷砂设备的加工节拍自动调整供料时机。装置内部的流道采用圆弧过渡设计，没有直角转角结构，磨料通过时不会出现死角沉积，即使长时间停机，残留的磨料也不会在阀体内结块堵塞，下次开机时可直接正常工作，减少了设备维护时的拆解清理工作量。
