在小型精密自动化设备、消费电子组装治具、医疗检测仪器、半导体封装辅助工位这类对安装空间有严格限制的场景中,常规尺寸的直线导轨往往因为截面高度过高、滑块安装孔位跨距过大,无法适配紧凑的布局要求,微型直线导轨的选型就成了结构设计阶段的核心环节之一。这款HIWIN MG系列的导轨滑块组件,就是针对这类小负载、高精度、窄空间的直线运动需求开发的标准件,在做三维建模的时候,需要严格还原其安装边界尺寸,避免后续装配出现干涉。
从实际使用的功能特性来看,这款微型导轨采用哥德式拱形接触结构,滚动体与滚道之间是两点接触设计,能够同时承受来自径向、反径向以及左右水平方向的载荷,相比同尺寸的滚珠导柱导向结构,它的抗倾覆力矩能力更强,哪怕是单根导轨搭配单滑块使用,在小行程的往复运动场景下也能保持足够的运动刚度,不会出现侧向卡滞的问题。导轨和滑块的主体材质采用马氏体不锈钢,经过淬硬处理后滚道表面硬度能达到HRC58-62,在洁净室、轻度腐蚀环境或者不需要频繁加注润滑脂的免维护场景下,也能保持长期的精度稳定性,不会像普通碳钢导轨那样容易出现浮锈卡滞的问题。

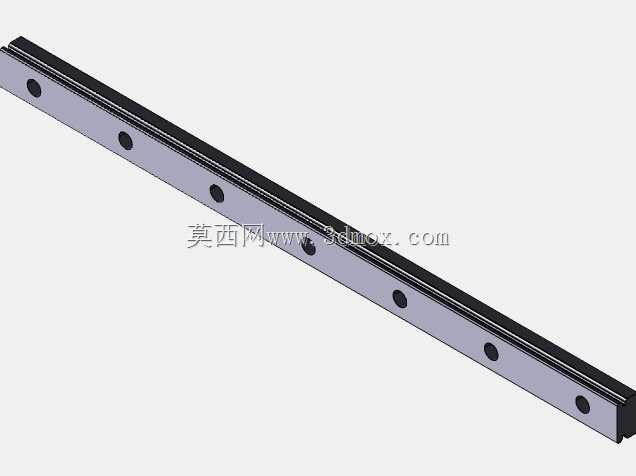

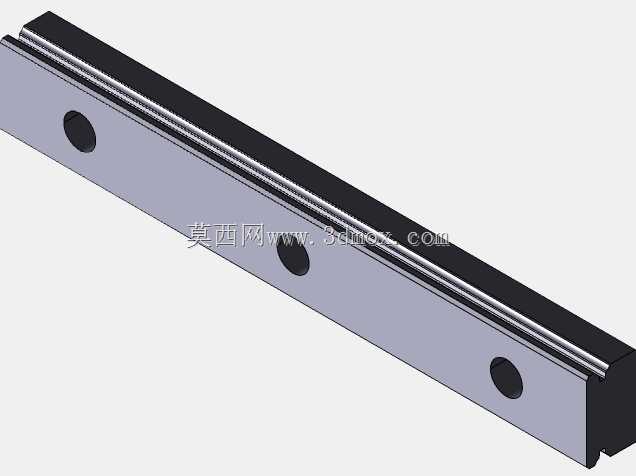

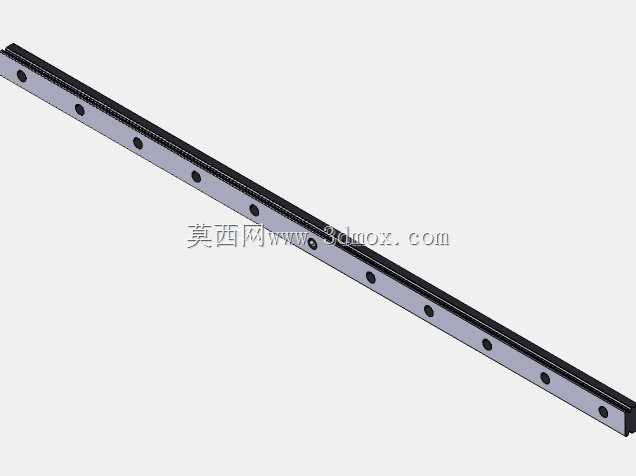

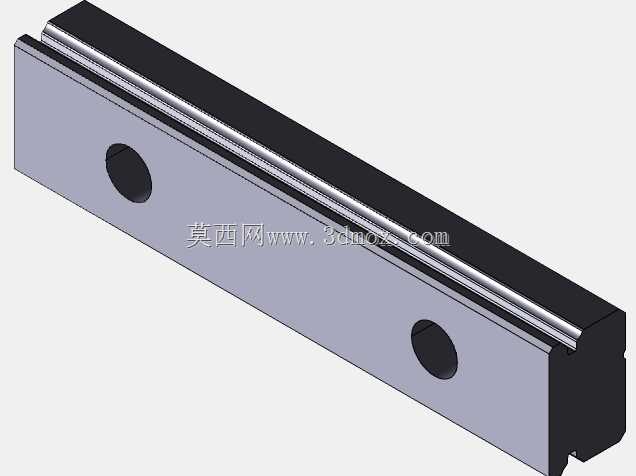

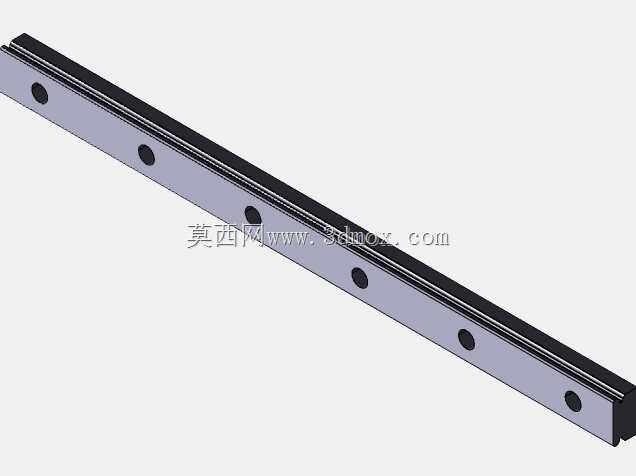

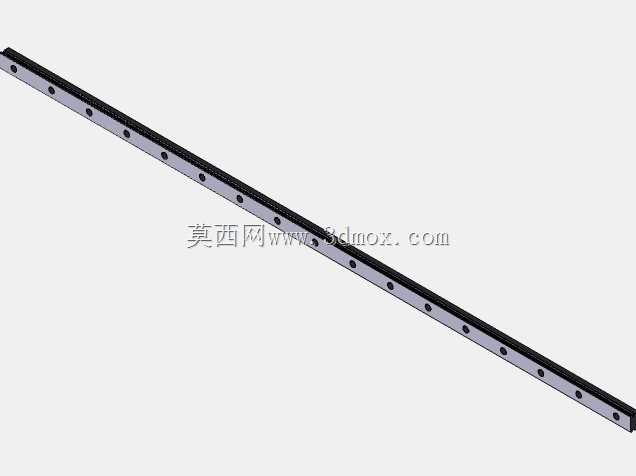

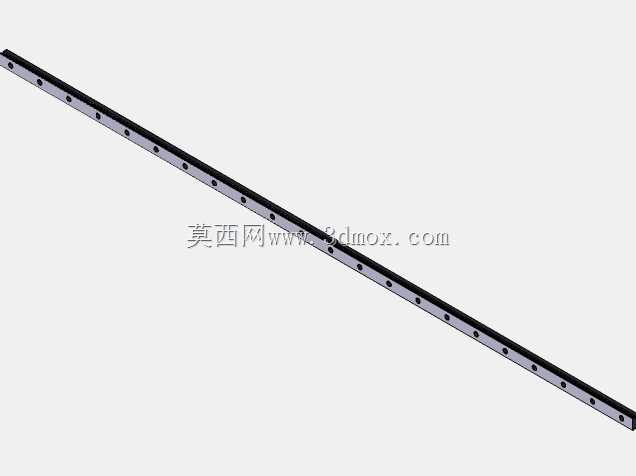

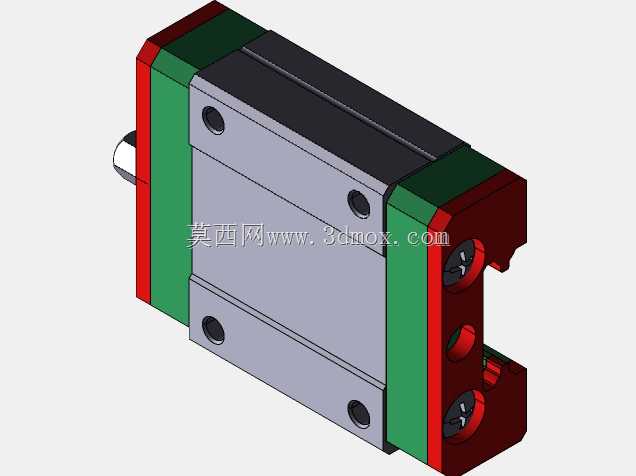

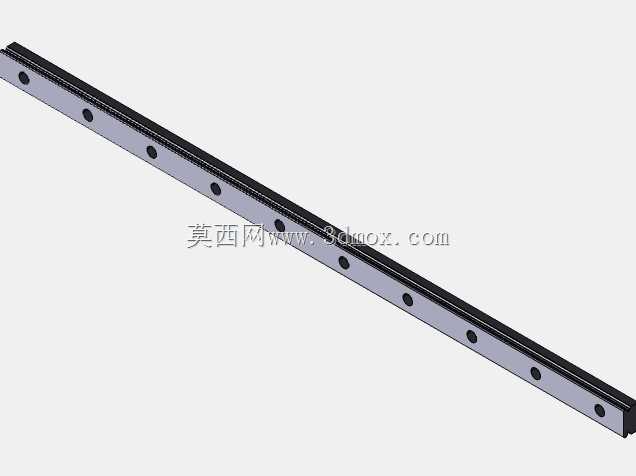

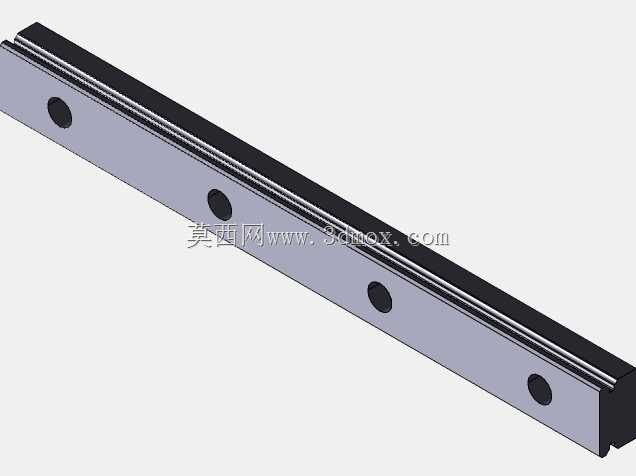

做结构设计选型的时候,首先要明确它的安装边界:MGN15规格的导轨宽度为15mm,导轨厚度是12mm,标准导轨的安装孔是沉孔设计,适配M3的内六角安装螺钉,孔距在标准长度下为20mm,设计安装基座的时候要注意沉孔的深度不能超过导轨底面的允许范围,否则会导致导轨安装后翘起,影响直线度。配套的MGN15CZC滑块属于短型标准滑块,滑块的总长度为33.6mm,宽度32mm,滑块顶面距离导轨底面的总组合高度为16mm,滑块上的安装孔是贯穿的螺纹孔,适配M3的安装螺钉,孔位跨距为20mm×15mm,设计滑台安装板的时候,要注意滑块两端的密封端盖突出量,端盖在滑块长度方向各突出1.2mm,安装板的边缘不能和端盖发生干涉,同时要预留出润滑脂注油嘴的安装空间,标准注油嘴是从滑块端面的侧方接入,直径为3mm,周边要留出至少5mm的操作空间方便后续补脂。
这款导轨的滚动体采用微型钢球,通过树脂保持架进行分隔固定,哪怕是把滑块从导轨上抽出来,钢球也不会从滚道内脱落,这一点在设备组装和后期维护的时候非常实用,不用像部分老款微型导轨那样,抽滑块的时候需要用假轨辅助,避免钢球散落。精度等级方面,普通级的产品行走平行度可以做到在100mm行程内误差不超过10μm,足够满足大部分小型自动化设备的定位需求,如果是用于检测类的高精度工位,可以选用更高精度等级的型号,对应的三维模型也需要调整滚道和滑块的配合公差,还原预压等级带来的尺寸差异。

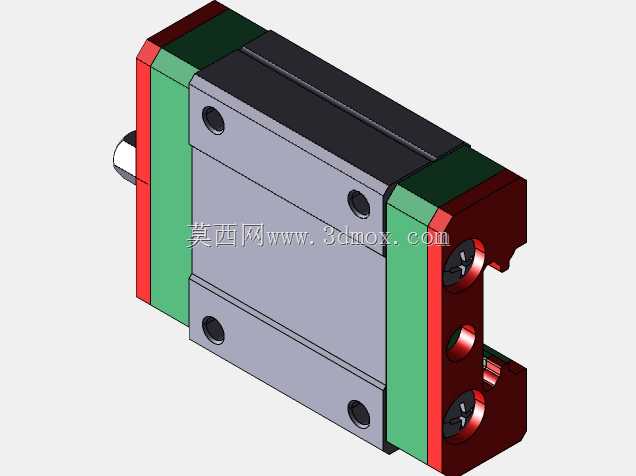

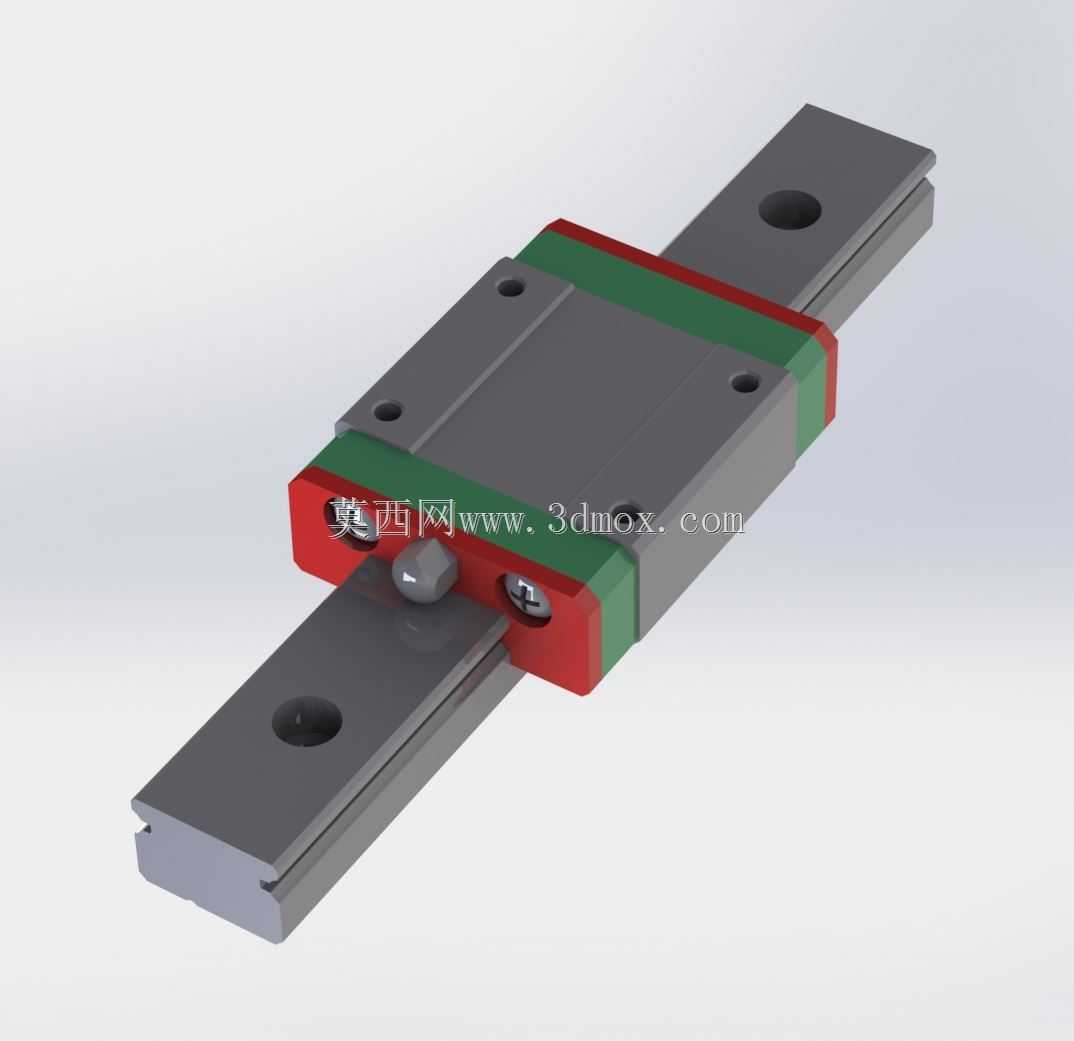

在实际建模过程中,要注意还原滑块上的回流管结构、密封刮油片的唇边结构,还有导轨两端的可选安装限位挡块的配合尺寸,很多新手建模的时候容易忽略刮油片的厚度,导致设计的滑台在运动到行程末端的时候,刮油片和基座上的限位块发生碰撞。另外,不锈钢材质的导轨和滑块表面是哑光金属质感,滑块上的绿色端盖密封件、红色的回流端盖是外观上的典型特征,渲染的时候要注意区分不同材质的表面粗糙度,金属部分的粗糙度Ra值在0.8左右,密封件是哑光塑料质感,不要做成高光亮面,否则和实际产品的外观差异过大。
从应用场景的适配性来说,这类微型导轨不适合大负载、长行程的传动场景,单滑块的额定动载荷在8kN左右,额定静载荷在12kN左右,选型的时候要计算滑台本身的重量、工件负载以及运动过程中的加速度带来的冲击载荷,安全系数至少要取1.5以上,避免长期使用出现滚道点蚀的问题。如果是垂直安装的场景,还要额外考虑制动机构,不能靠导轨本身的摩擦力来承载滑台重量,否则会出现下滑的安全隐患。在做装配体设计的时候,导轨的安装基准面要设计成凸台结构,凸台的高度建议在2-3mm,侧面的定位基准面要和导轨的侧面紧密贴合,安装的时候要从导轨的中间向两端依次拧紧螺钉,保证导轨的直线度,对应的三维模型里也要把基准凸台的位置、螺钉的拧紧顺序对应的工艺孔位预留出来,方便后续出工程图的时候标注安装要求。
