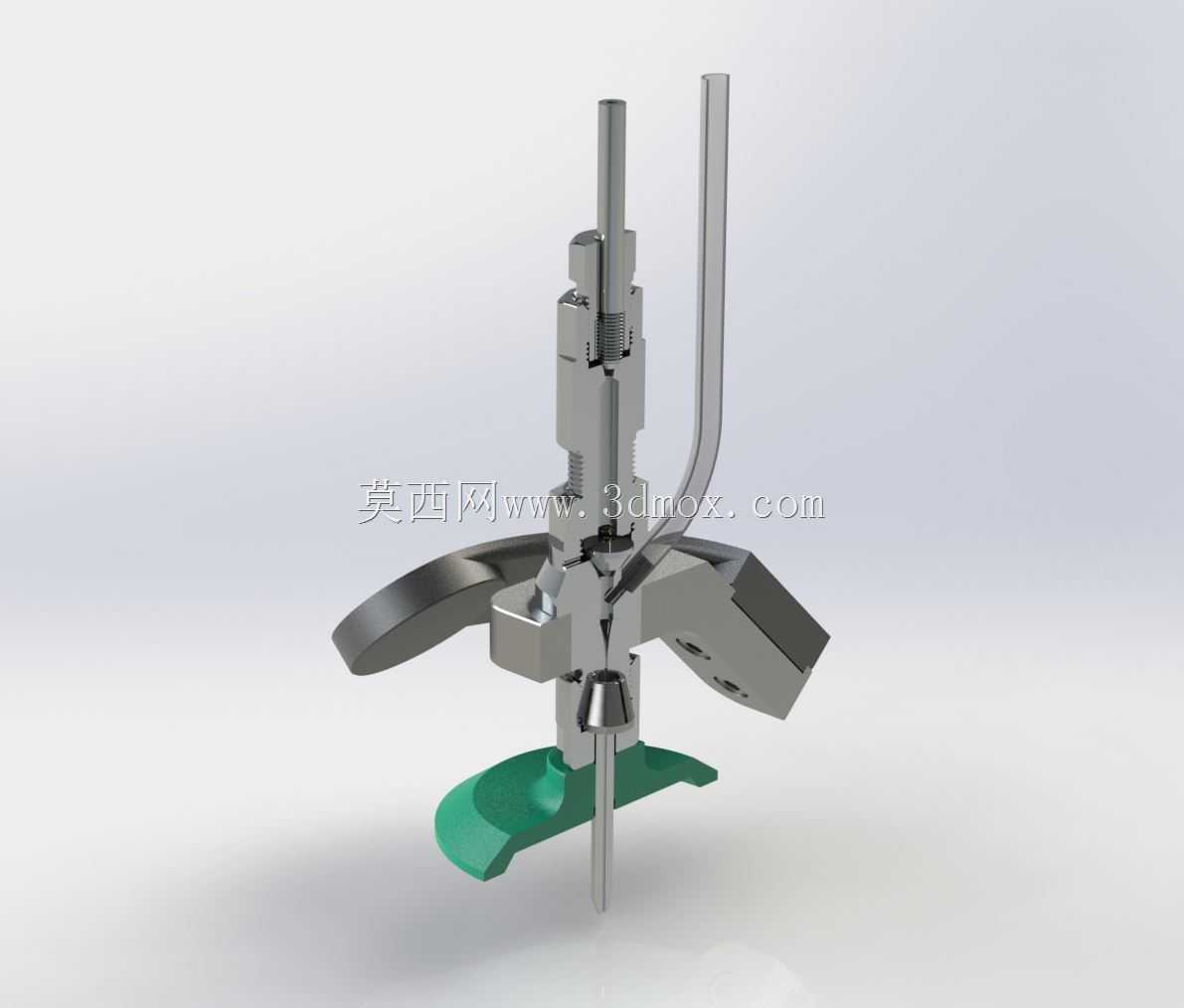

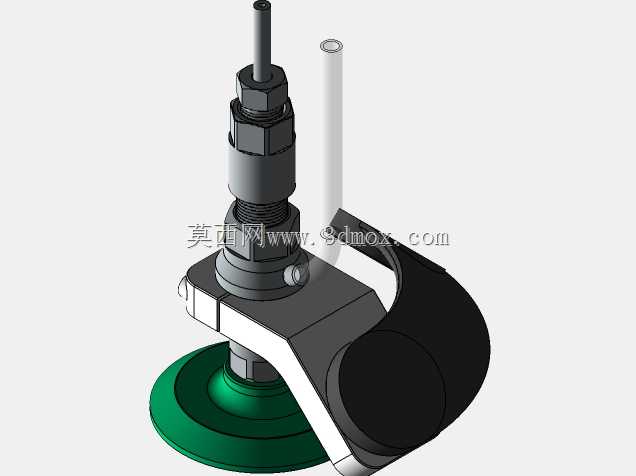

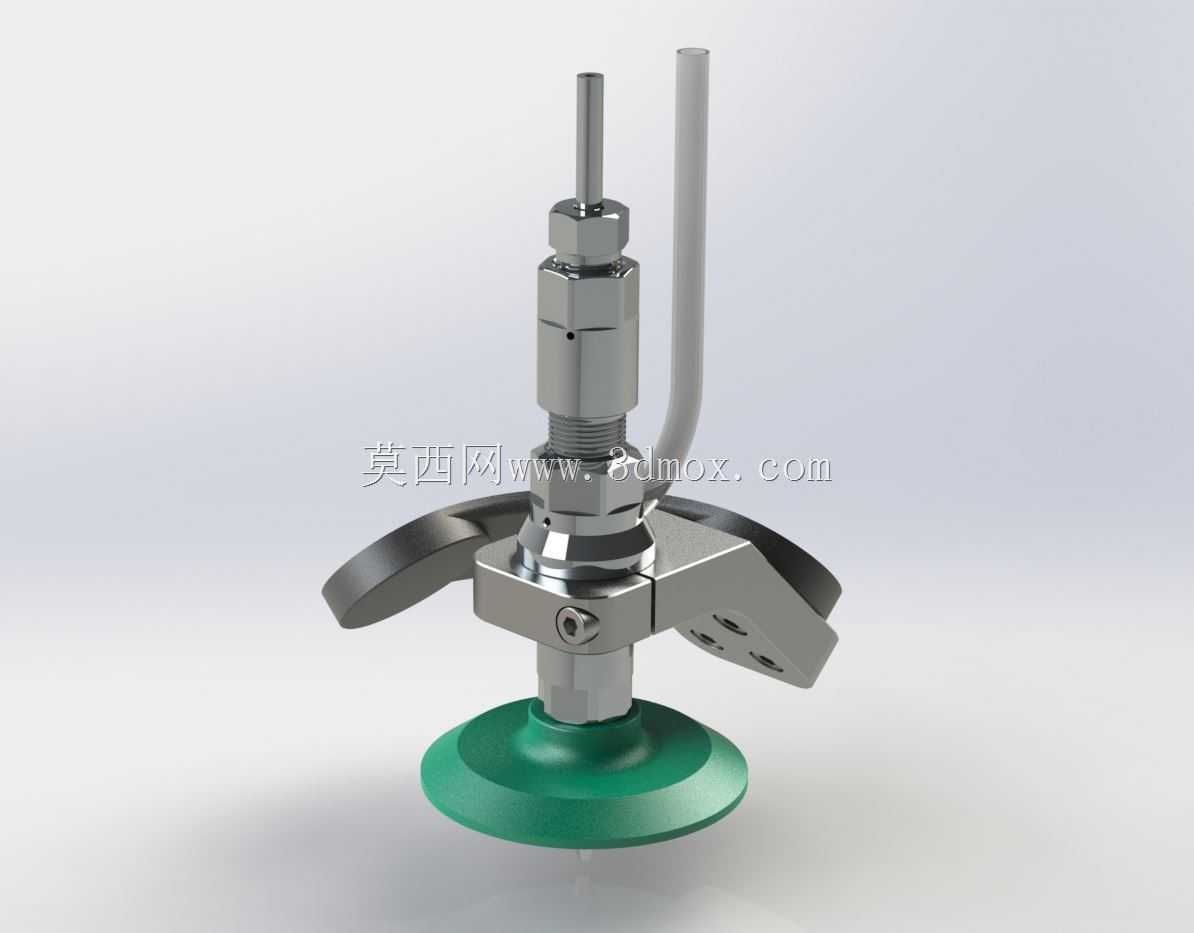

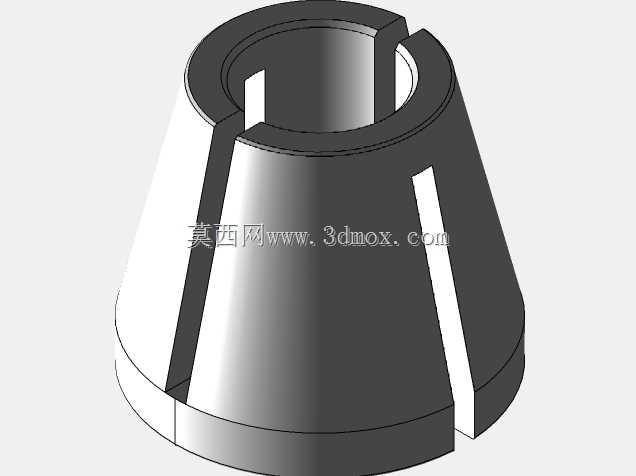

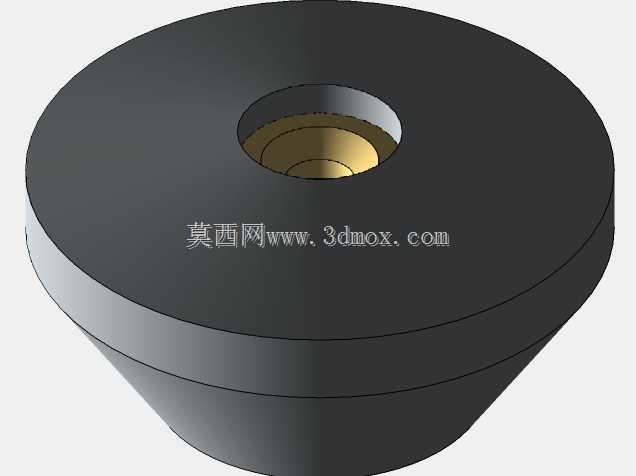

带蝶形调节手柄的工业真空吸附喷水组件

　　这款集成式喷水组件在工业自动化产线的应用场景覆盖极广，从PCB板制程的精准喷淋冲洗、3C产品组装工位的定点冷却，到包装机械的涂胶前表面润湿、纺织设备的纱线加湿，甚至小型加工中心的刀具微量润滑点位都能见到同类结构的身影。不同于单一功能的喷嘴，它将真空吸附固定与流体喷射功能做了一体化整合，不需要额外设计独立的吸附支架与喷嘴安装位，能大幅缩减工位的结构占用空间。

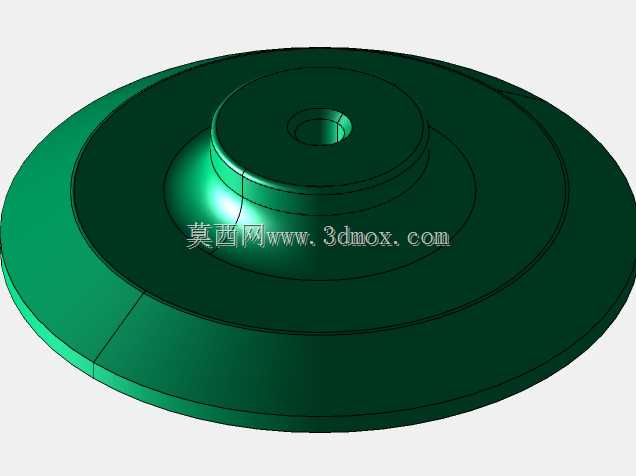

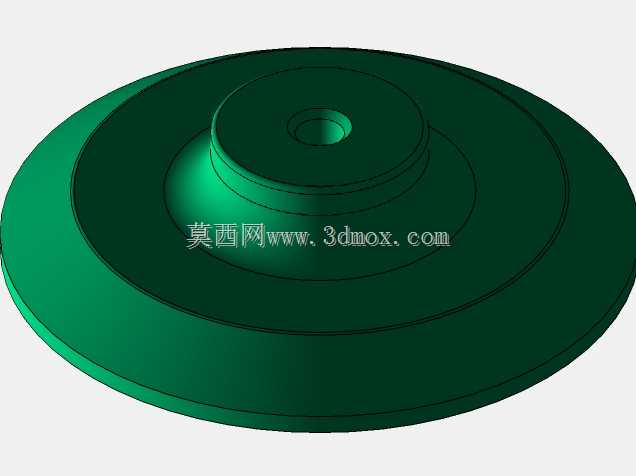

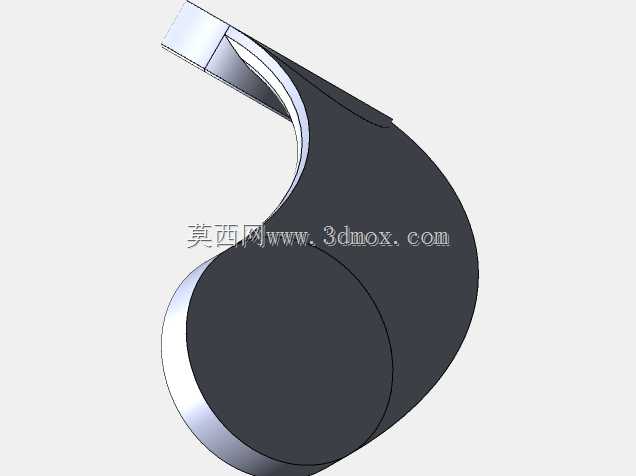

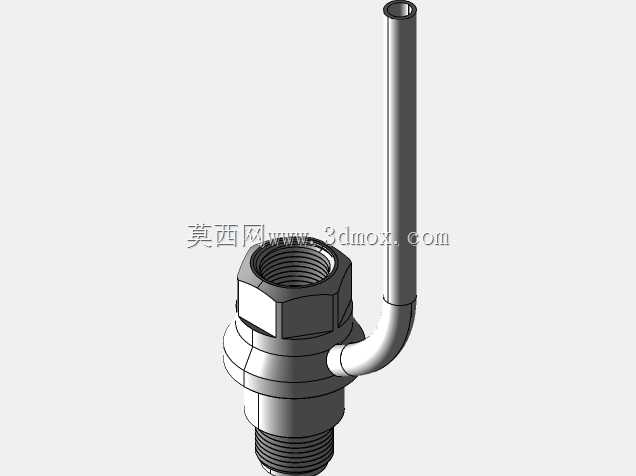

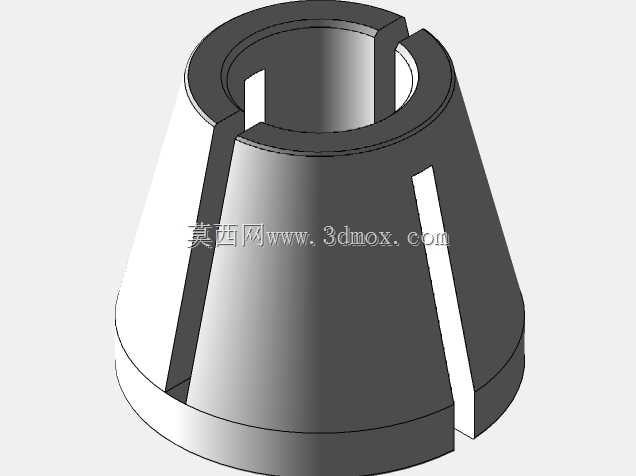

　　从功能特性上拆解，组件下部的绿色吸盘为丁腈橡胶材质，邵氏硬度控制在55-60度区间，既可以保证和被作用工件表面贴合时的密封性能，避免真空泄漏导致吸附失效，又不会因为硬度过高刮伤工件表面涂层，适配平面、微弧面的多种工件形态。中部的蝶形手柄是手动调节结构，不需要额外工具就能手动调整喷射端的伸出长度、旋转喷射角度，在小批量多品种的柔性产线上，换型调整时不需要拆装紧固件，徒手就能完成工位参数微调，能压缩至少三分之一的换型调试时间。上部的金属杆为流体通道，侧边引出的管路是真空接入通路，两个通路在主体内部做了完全的隔离设计，不会出现流体倒灌进入真空回路的问题，避免真空发生器因为进液损坏。

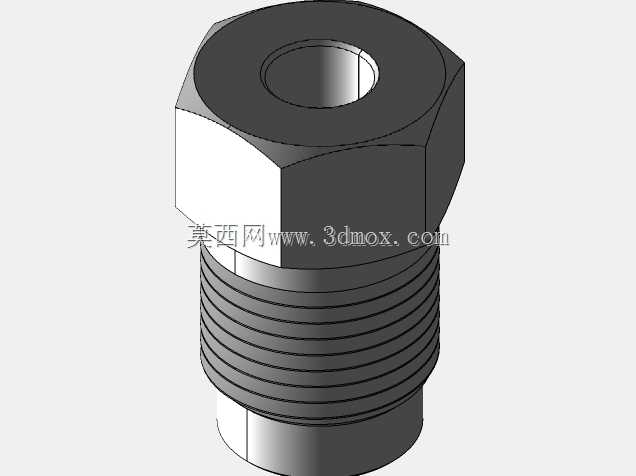

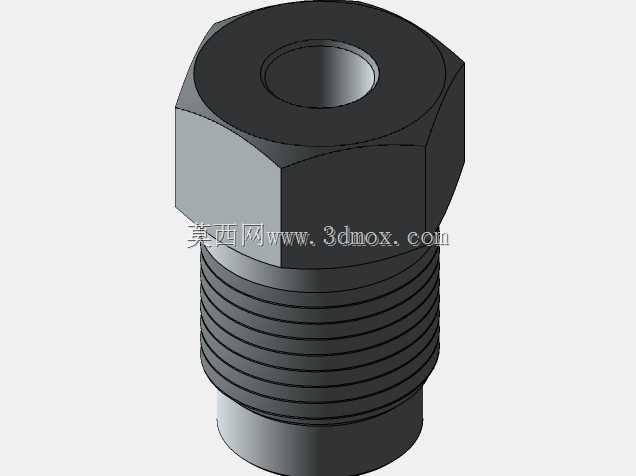

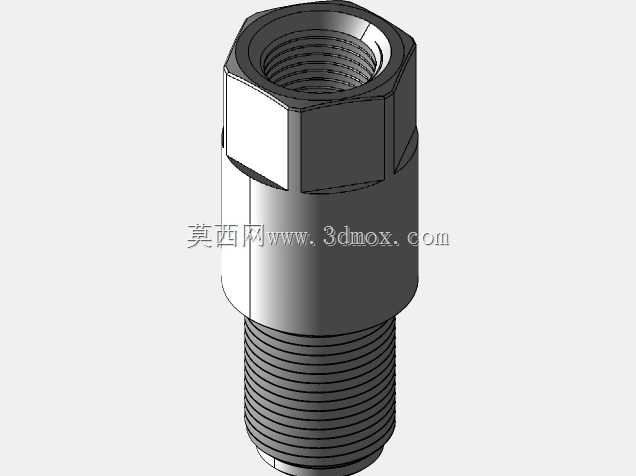

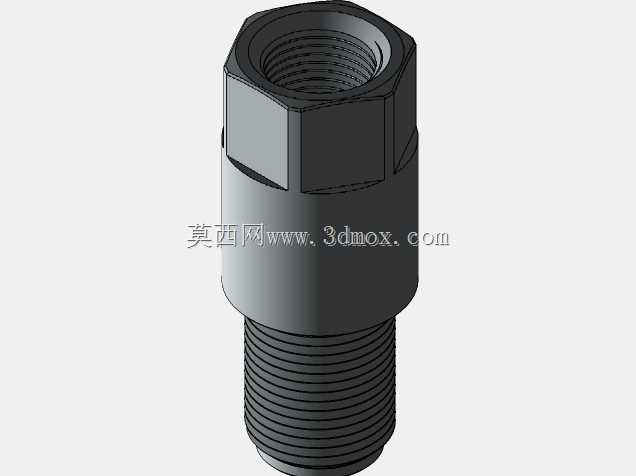

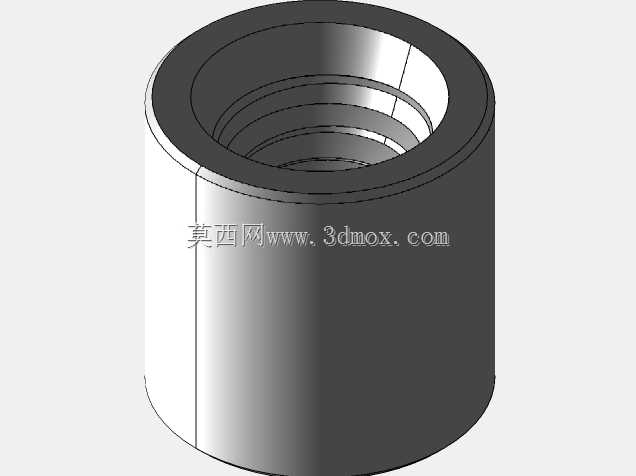

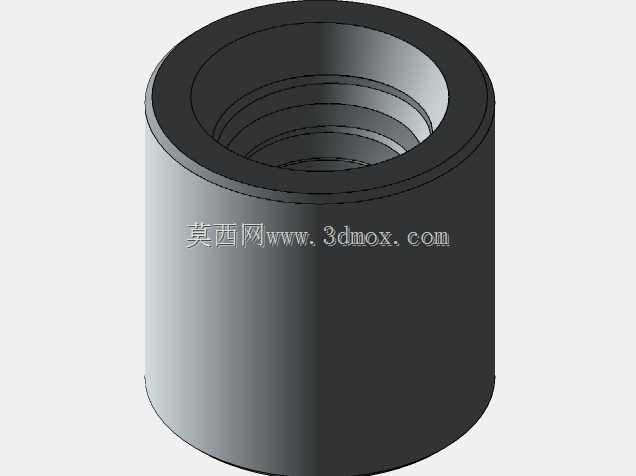

　　设计思路上，主体的金属结构全部采用304不锈钢机加工成型，所有流体接触的内壁都做了Ra0.8的光洁度处理，减少流体残留堵塞的概率，尤其是在使用切削液、弱腐蚀性清洗剂的场景下，不会因为锈蚀产生杂质堵塞喷嘴。接头部位采用标准的外螺纹连接，和市面上通用的6mm、8mm气动管路快插接头完全适配，不需要定制专用连接件，替换维护时可以直接采购标准件更换，降低备件库存压力。蝶形手柄的两个翼片做了圆弧过渡处理，表面做了哑光喷砂，手动调节时不会打滑，即使手上沾有少量油污也能稳定施力。

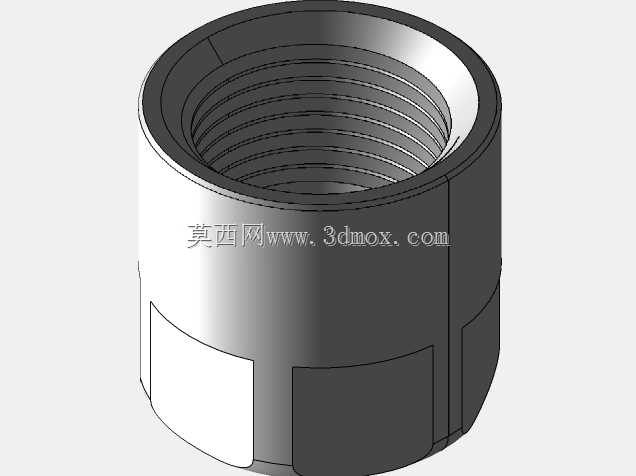

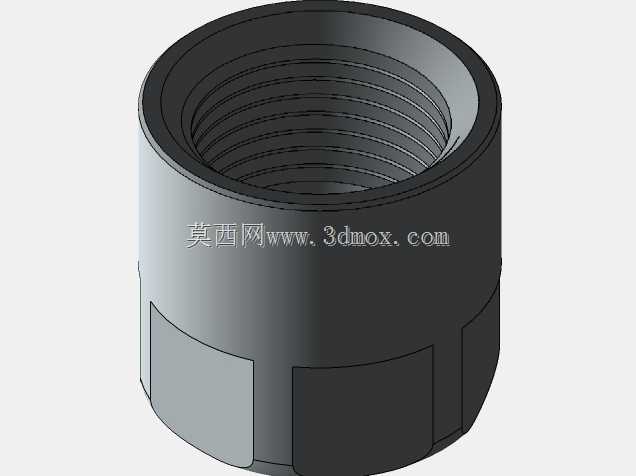

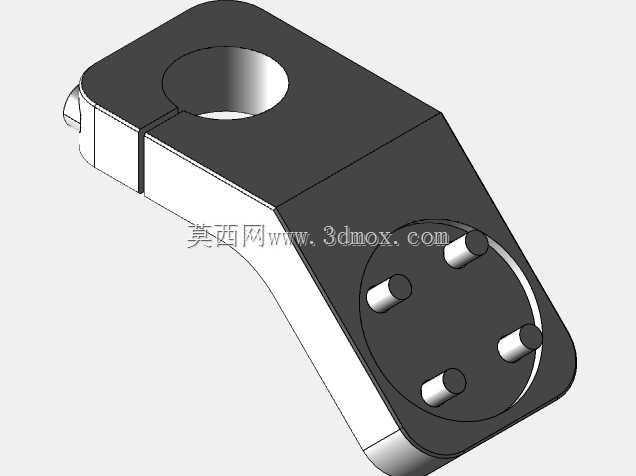

　　安装边界方面，组件整体最大外径集中在下部吸盘位置，直径为50mm，上部杆体直径为8mm，总高度在完全收回状态下为112mm，最大伸出调节行程为15mm，安装时只需要在工位板上开直径9mm的通孔，从下方穿入杆体后用配套的锁紧螺母固定即可，不需要额外设计复杂的安装座。喷射端的中心和吸盘中心保持同轴度0.1mm以内的精度，保证喷水点位始终对准吸附固定的工件中心位置，不会出现喷淋偏移的问题。流体通路的工作压力适配0.1-0.5MPa的常规工业供水压力，真空通路适配-60到-90kPa的常规工业真空源，不需要额外增加增压或者减压元件就能直接接入现有工厂的气路、水路系统。

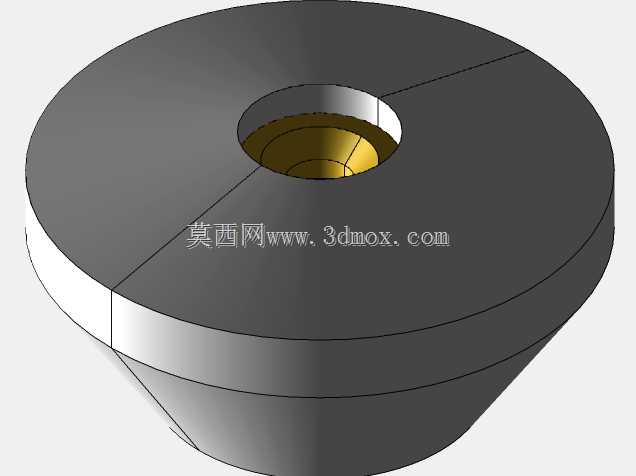

　　实际使用中，这种结构相比分离式的喷嘴加吸盘设计，整体重量控制在120g以内，对机械臂末端或者移动工位的负载要求极低，即使是负载1kg的小型线性模组也能搭载使用。喷嘴出口直径为0.8mm，喷射角度可以通过顶部的微调螺母调整，从柱状直射到30度锥状雾化都能实现，适配不同的喷淋需求，比如冲洗工位用锥状雾化覆盖更大面积，冷却工位用柱状直射精准对准刀尖位置。密封部位全部采用氟橡胶O型圈，耐受温度范围覆盖-20到120摄氏度，即使是通入温热水做工件清洗也不会出现密封老化漏液的问题。
