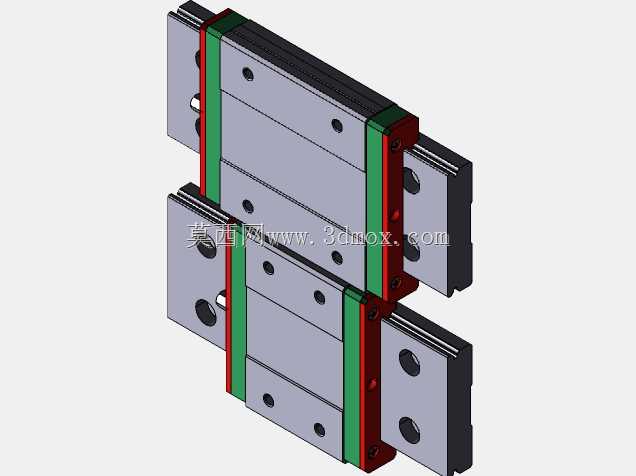

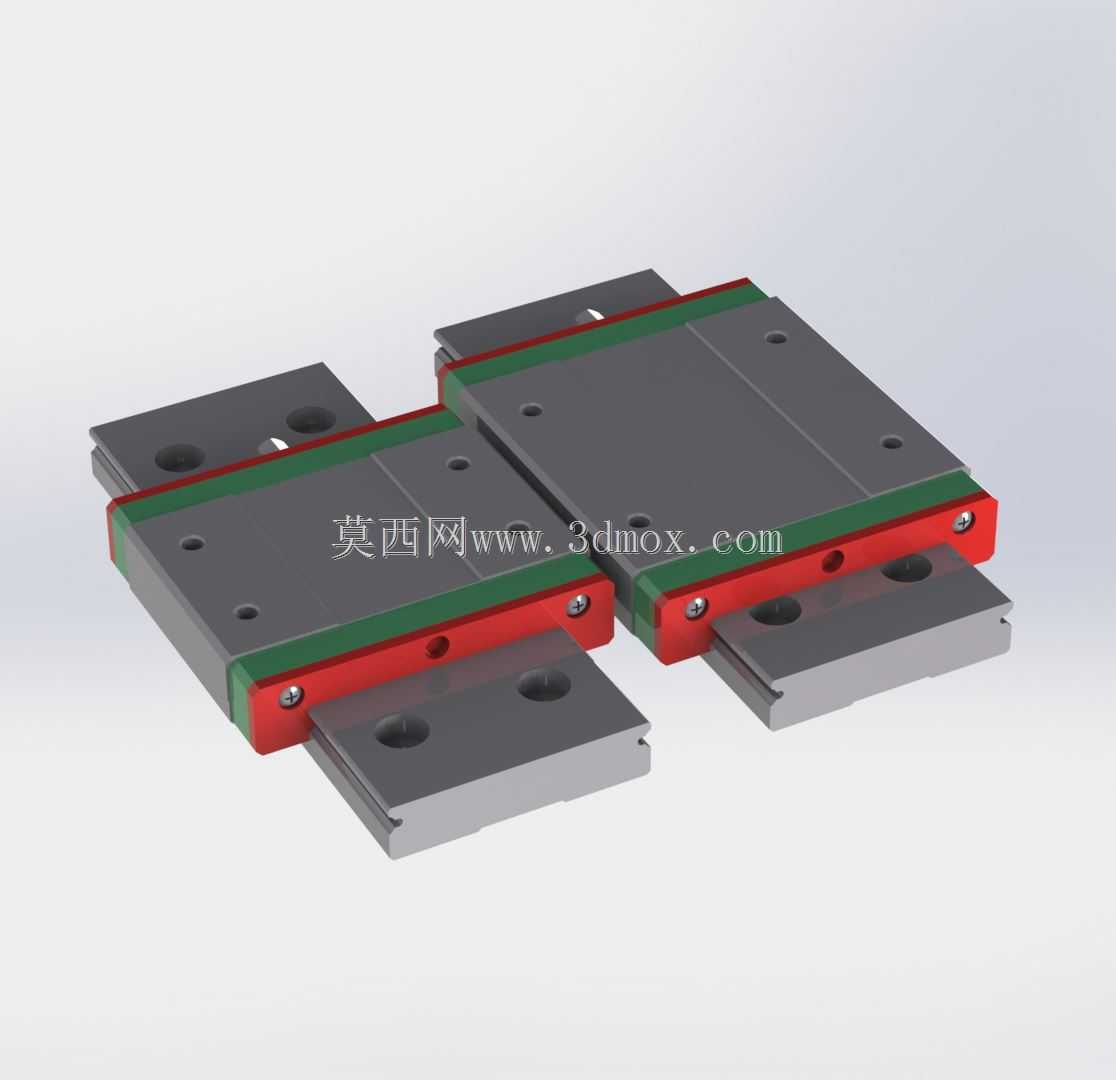

HIWIN上银MG系列微型直线导轨滑块组件

　　这套微型直线导轨滑块组件，是精密小型传动场景里的核心导向部件，日常在3C检测设备、桌面级点胶工位、小型医疗分析仪器、半导体固晶工位这类对安装空间有严格限制的设备里随处可见，核心作用是为执行端提供高刚性、低摩擦的直线往复运动导向，相比普通标准规格导轨，它的整体截面高度更低，配套滑块的长宽尺寸也做了压缩，能在狭窄的设备内部腔体内完成安装，不会占用过多的结构布局空间。

　　从结构设计逻辑来看，整套组件采用哥特式拱形接触构型，滚动钢球与导轨滚道之间为两点接触设计，这种构型的优势在于可以同时承受来自径向、反径向、左右横向四个方向的载荷，哪怕设备运行中存在偏载力矩，也能保持稳定的运行精度，不会出现卡顿或者间隙过大的问题。所有与滚动体接触的部件，包括导轨本体、滑块滚道、内置钢球、球保持架，都采用了特殊等级的不锈钢材质加工，从材料层面解决了潮湿工况、洁净工况下的锈蚀问题，不需要额外做表面防锈处理就能直接在无尘车间、弱腐蚀环境下长期使用，适配电子制造、医疗设备这类对防污染、防锈蚀有要求的应用场景。

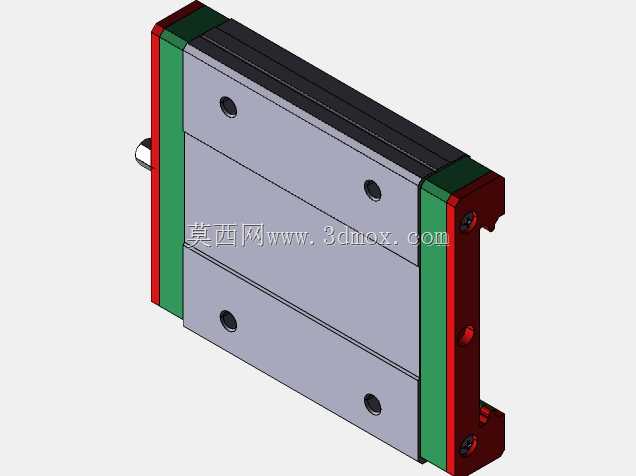

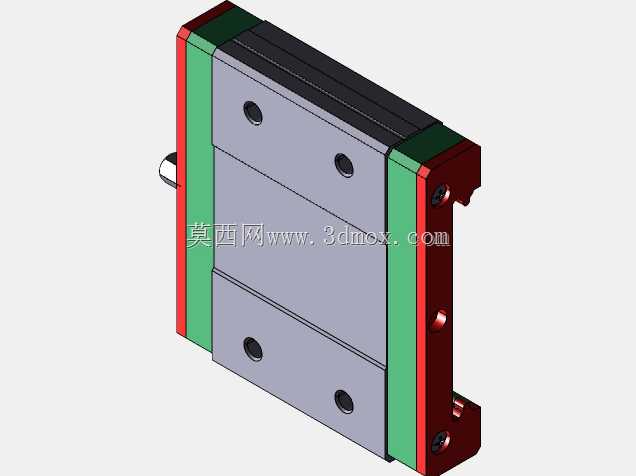

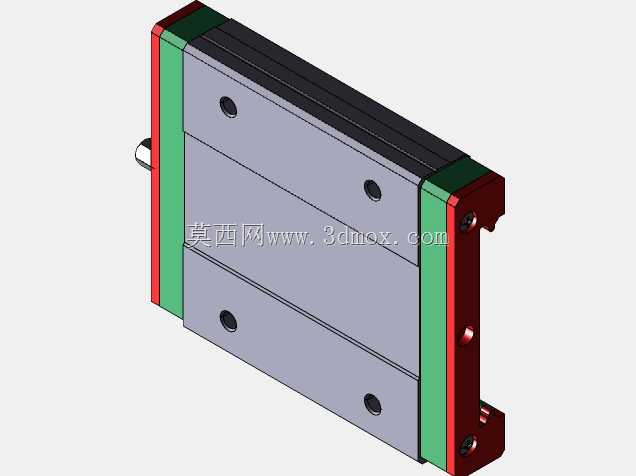

　　设计时配套的树脂型保持架做了优化结构，钢球被完全约束在保持架的球兜内，哪怕是在设备装配、维护过程中需要把滑块从导轨上抽离，钢球也不会从滑块内部脱落，能大幅降低现场装配的难度，也避免了钢球散落造成的精度损失、异物卡滞风险。针对不同精度需求的设备选型场景，同规格的导轨滑块还做了可互换型与非互换型的区分，互换型产品的滑块与导轨可以单独更换，不需要重新做预压调整与精度配磨，适合批量设备的快速装配与后期维护更换，能有效降低备件库存压力；非互换型则可以实现更高的运行精度，适合对导向重复定位精度有极高要求的检测类、加工类工位。

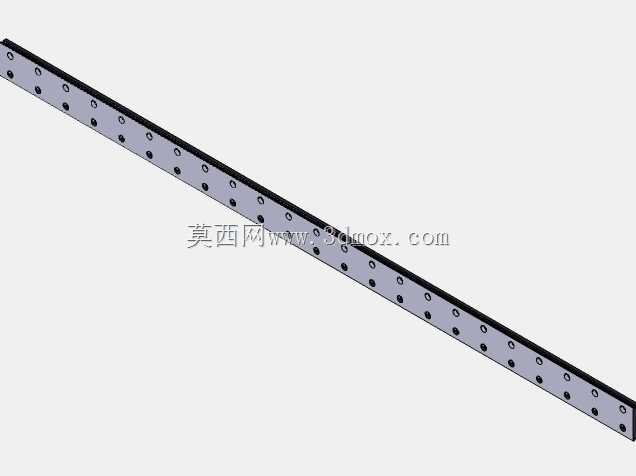

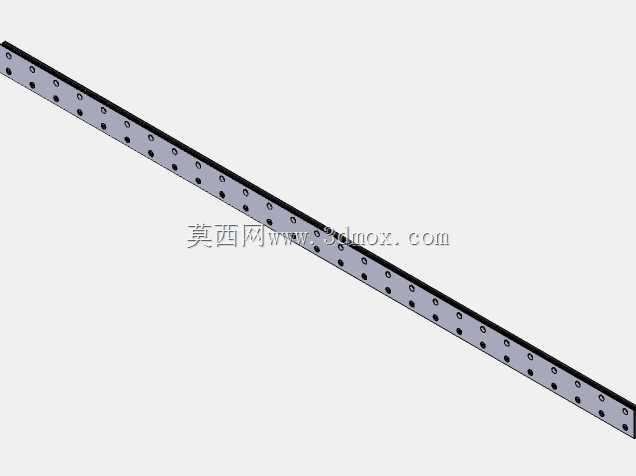

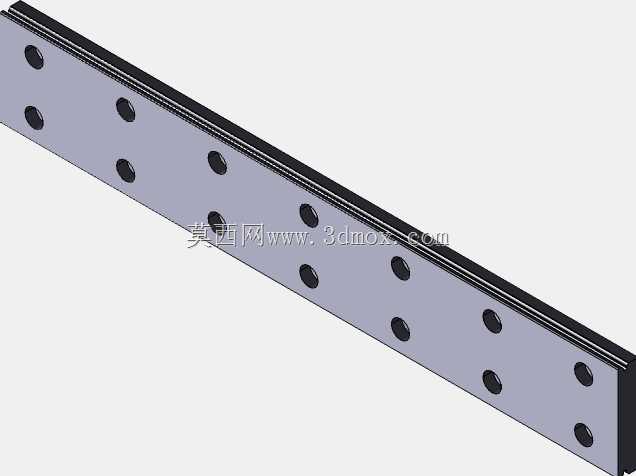

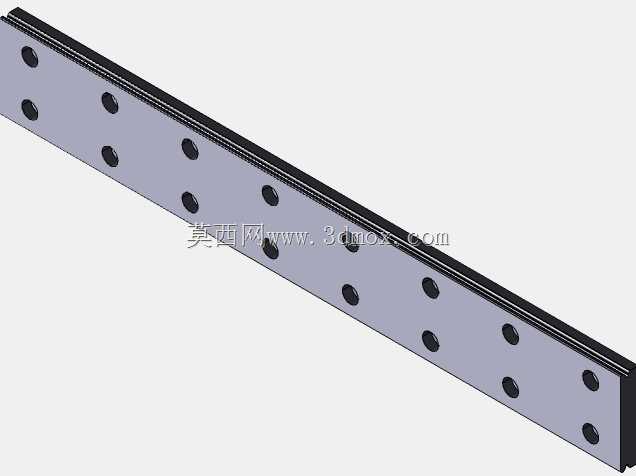

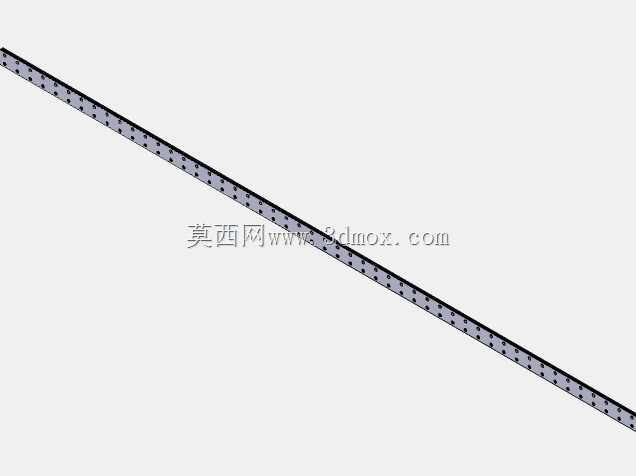

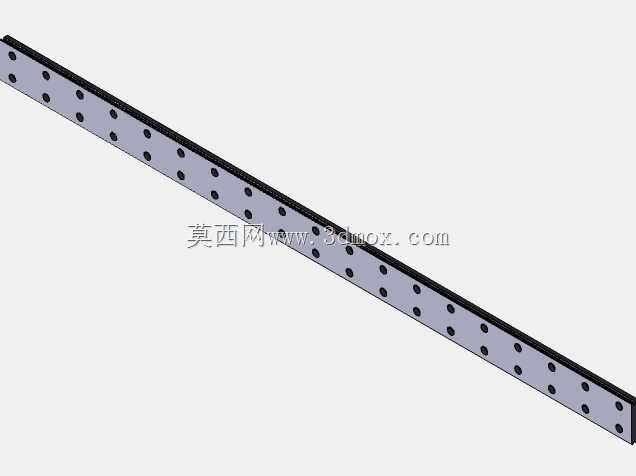

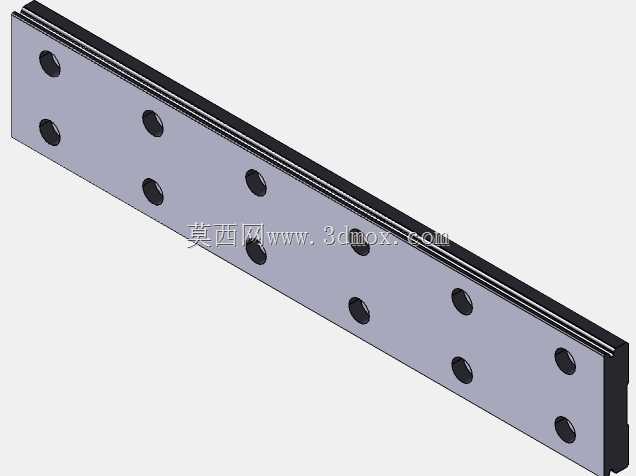

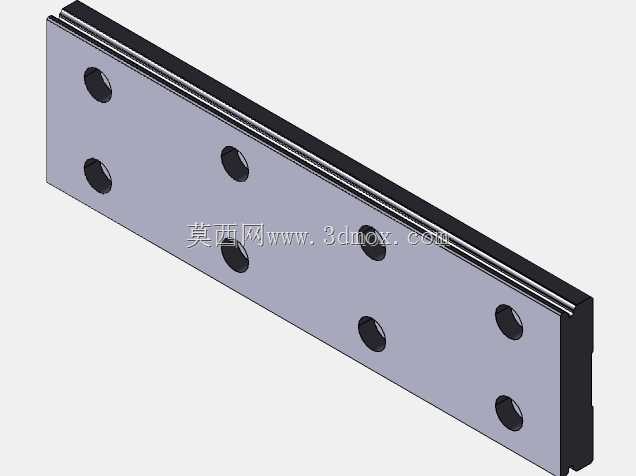

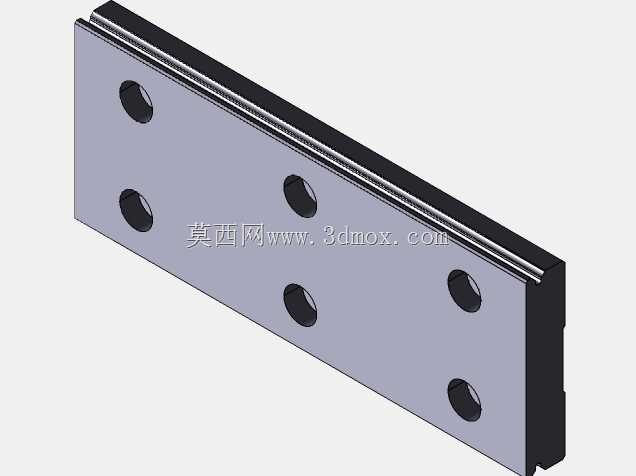

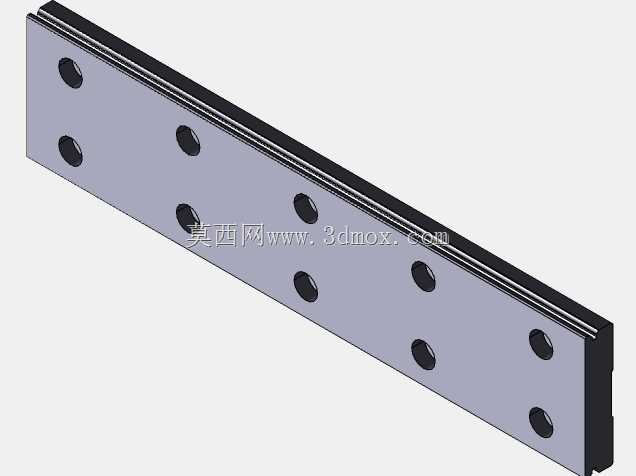

　　从安装边界来看，这套导轨的轨道底面为基准安装面，两侧面做了精密磨削处理，安装时可以通过侧面顶丝将导轨压紧在设备安装基面的定位台阶上，保证导轨的直线度基准；滑块的顶面与侧面同样为安装基准面，上面预留的安装沉孔可以直接穿过内六角螺钉固定负载平台，不需要额外做转接板设计，进一步压缩整体安装高度。滑块两端内置了微型防尘刮片，能在运行过程中刮除导轨表面附着的微小粉尘、碎屑，避免异物进入滚道内部造成磨损，延长整体使用寿命；内部的润滑脂储油空间可以在长时间运行过程中持续为滚动体提供润滑，降低日常维护的频次，适合长期连续运行的自动化工位。

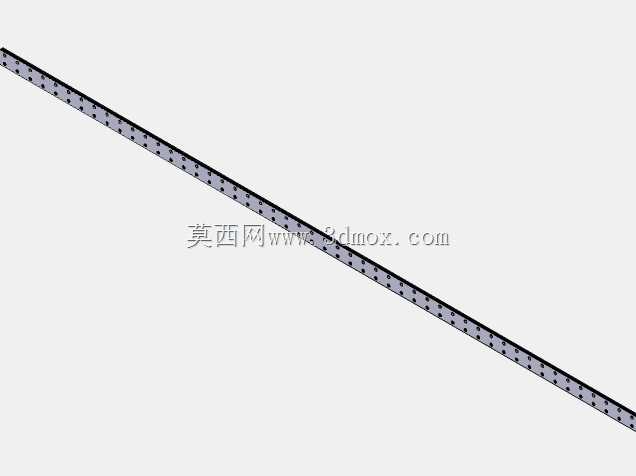

　　在实际选型应用中，需要根据负载的重量、运行速度、冲击载荷大小来选择合适的预压等级，轻载高速的场景可以选择微预压规格，运行阻力更小，高速运行时的发热更低；重载或者有冲击载荷的场景则选择中预压规格，能进一步消除配合间隙，提升整体刚性，避免运行过程中出现振动影响加工或检测精度。导轨的单根长度可以根据设备的实际行程需求裁切，拼接使用时也能通过配套的对接销保证拼接处的滚道平滑过渡，不会出现滑块运行到拼接位置时的卡顿问题，适配不同行程范围的设备设计需求。
