HIWIN上银MG系列微型直线导轨滑块组件

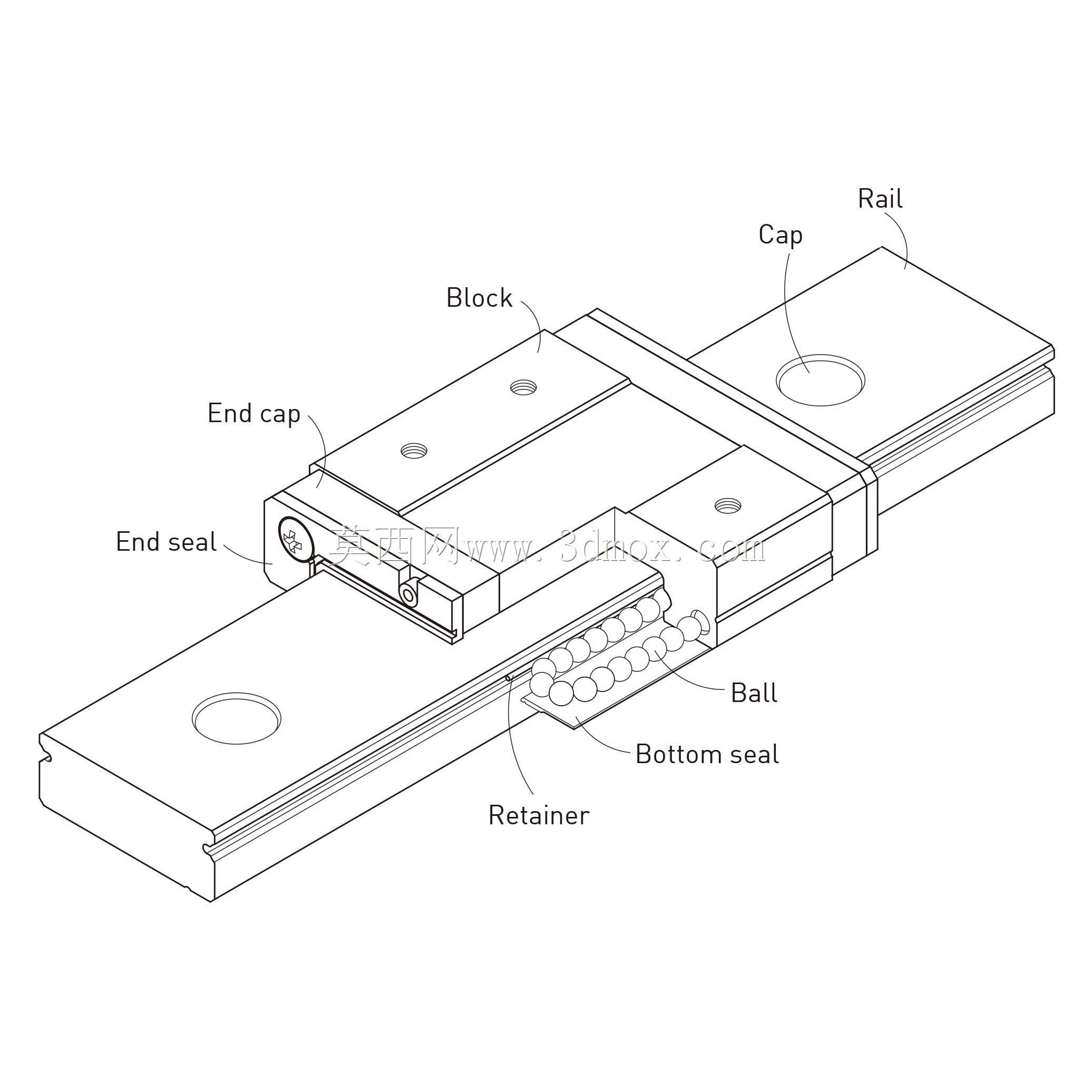

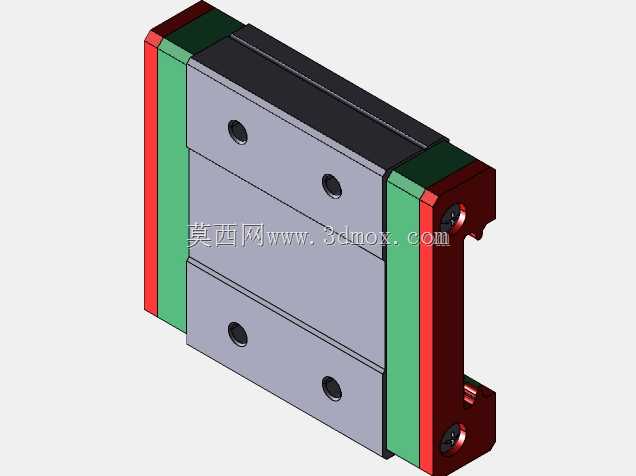

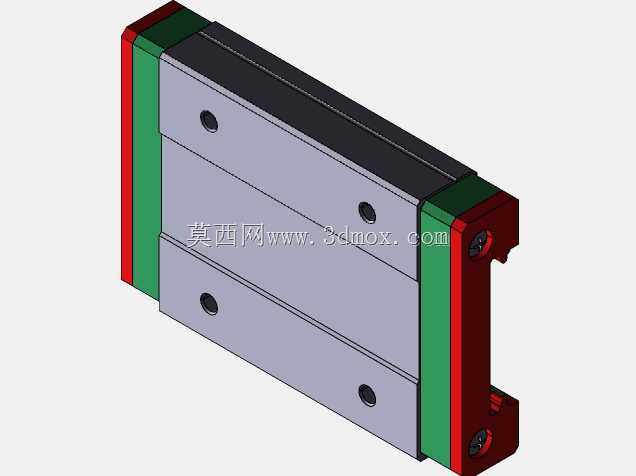

　　在桌面级精密检测设备、小型半导体分选装置、医疗采样分析仪器这类安装空间极度受限的传动场景中，常规尺寸的直线导轨往往受限于安装边界无法适配，这类微型直线导轨组件正是为这类紧凑空间的高精度直线运动需求开发。整套组件包含滑块本体、导轨轨条、端盖、端密封件、底部密封件、滚动钢球以及球保持架几个核心部分，所有与滚动体接触的金属部件均采用不锈钢材质加工，可适应无尘车间、轻度腐蚀环境下的长期使用需求，避免常规碳钢导轨在潮湿或洁净环境中出现锈蚀掉屑的问题，满足洁净工况的使用要求。

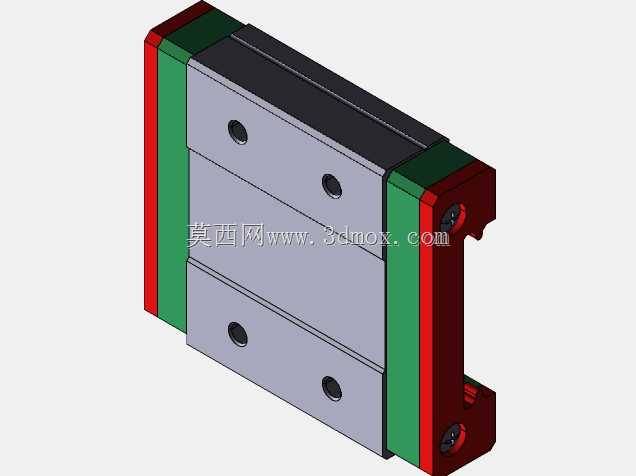

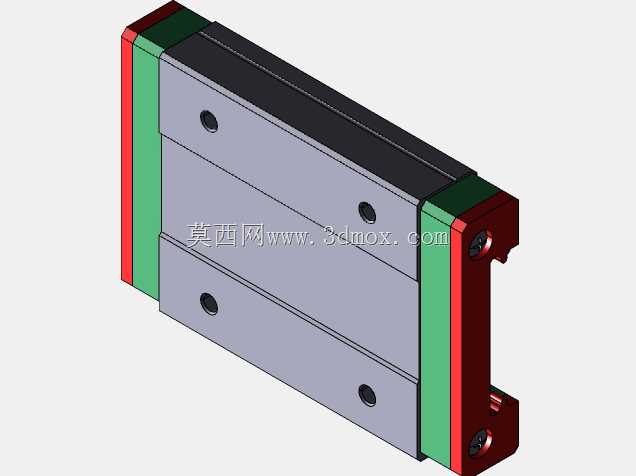

　　从结构设计逻辑来看，滑块与导轨之间采用哥特式拱形滚道接触设计，这种接触形式可让钢球与滚道形成两点接触的受力状态，能够同时承受来自径向、反径向以及左右两个水平方向的载荷，相比单圆弧滚道的微型导轨，在同等滑块尺寸下具备更高的刚性表现，可承受一定的倾覆力矩，适配小型滑台单轨悬臂安装的使用场景。钢球由树脂材质的保持架进行限位固定，在设备组装、导轨滑块拆分维护的过程中，钢球不会从滑块滚道内脱落，大幅降低现场装配的难度，部分精度等级的滑块与导轨具备互换性，可单独更换滑块或者导轨，减少后期维护的备件成本。

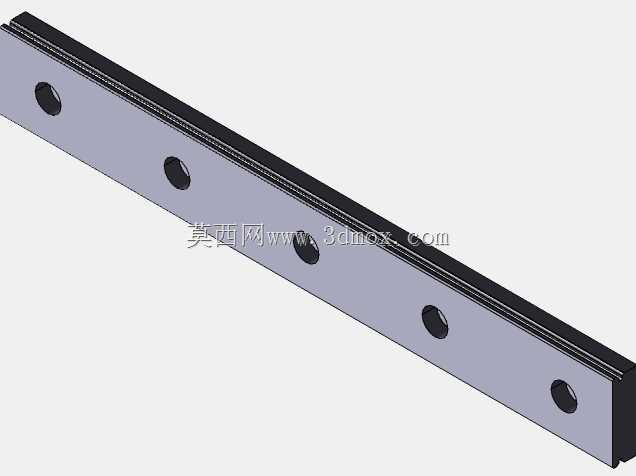

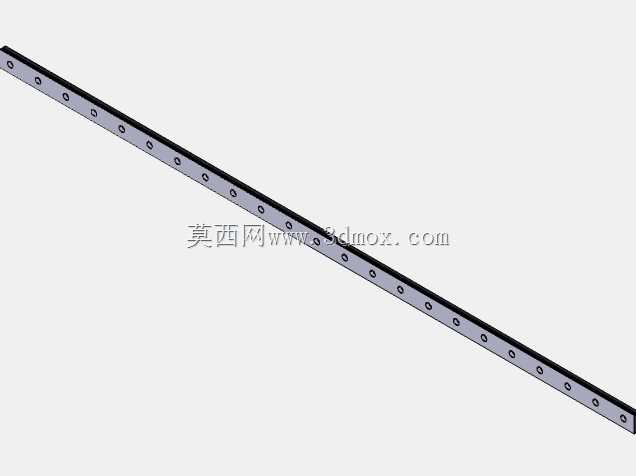

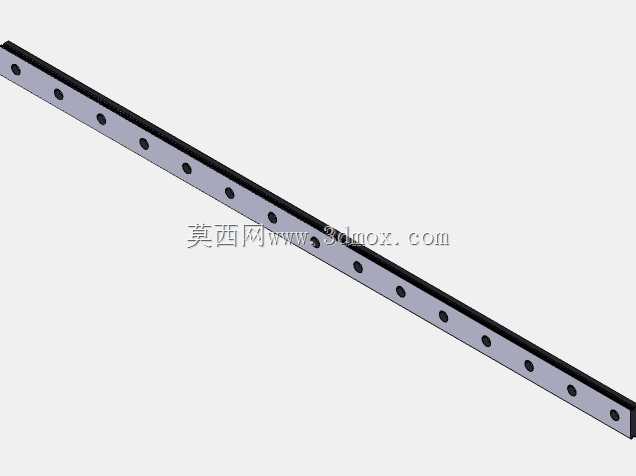

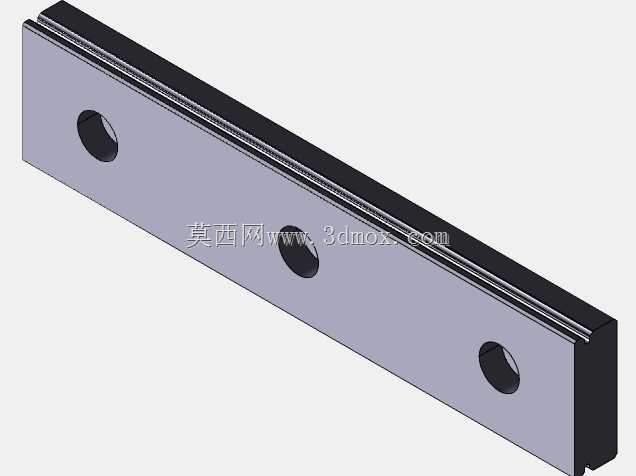

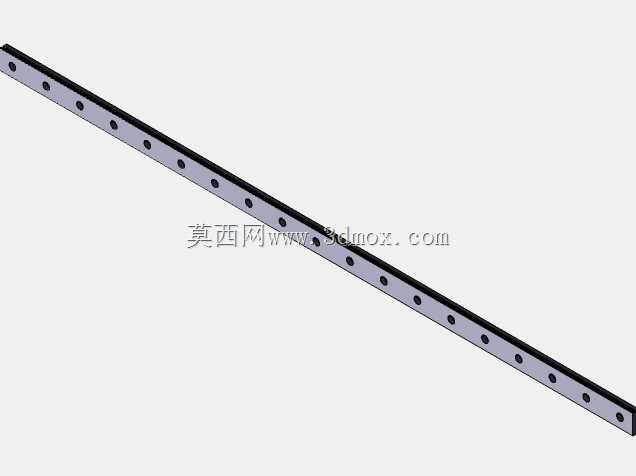

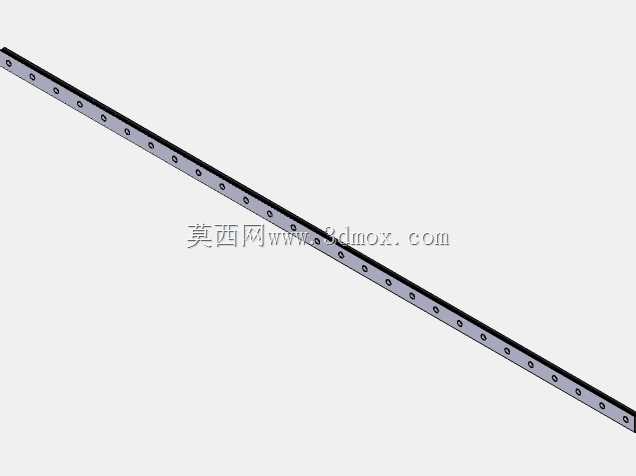

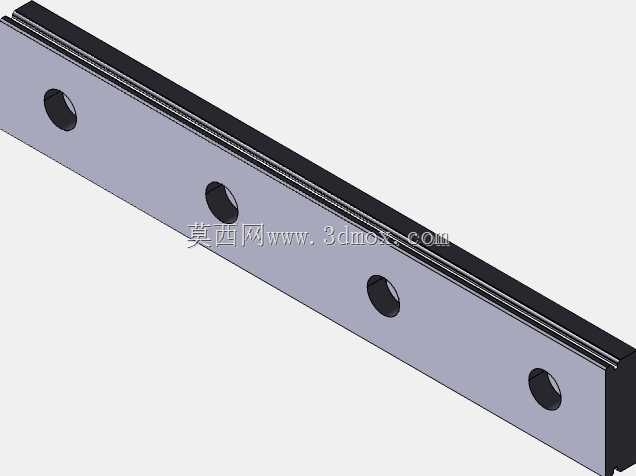

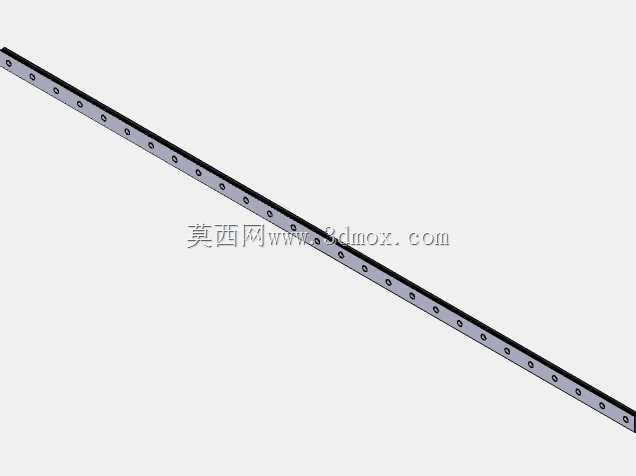

　　从安装边界来看，该系列12规格的微型导轨轨条宽度为12mm，滑块安装孔位采用标准的微型导轨孔距设计，轨条可根据实际行程需求裁切对应长度，安装时可通过轨条上的沉头孔直接固定在设备安装基准面上，滑块上的两个安装螺纹孔可直接连接负载滑台，无需额外设计转接安装板，进一步压缩整体传动机构的占用空间。密封结构方面，滑块两端的端密封件可阻挡外部粉尘、碎屑进入滑块内部滚道，底部密封件可填充滑块与导轨顶面之间的间隙，避免导轨安装面的杂质被带入滚道，延长导轨的维护周期与使用寿命。端盖部分除了为钢球提供回流通道之外，还可对密封件起到固定支撑作用，避免高速往复运动时密封件出现移位变形。

　　在实际选型应用中，这类微型导轨的预压等级可根据设备的精度需求选择，轻预压等级适用于低阻力、高速往复的搬运场景，中预压等级适用于有一定刚性要求、负载存在小幅波动的检测定位场景，设计建模时需要注意滑块在全行程运动时的周边避让空间，尤其是端盖部分的突出尺寸，避免滑台运动到行程端点时与周边结构件发生干涉。同时要注意导轨安装面的平面度要求，若安装基准面平面度超差，会导致导轨安装后出现变形，直接影响滑块的运行顺畅度与定位精度，建模时可预留0.02mm左右的安装调整间隙，方便现场装配时进行校调。另外，保持架的设计也避免了钢球之间的直接摩擦碰撞，降低滑块运行时的噪音，适合对运行噪音有要求的桌面级医疗、检测设备使用。
