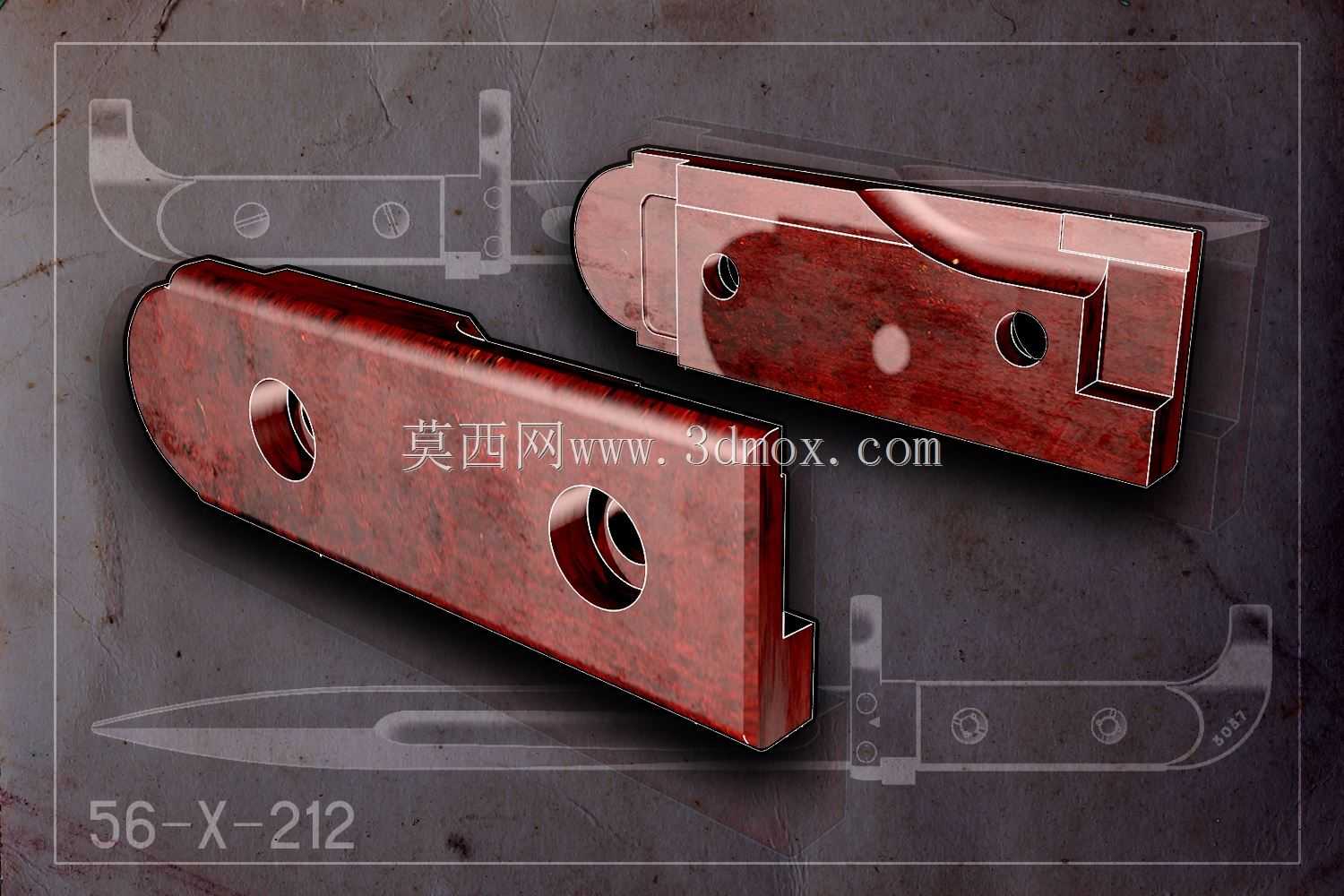

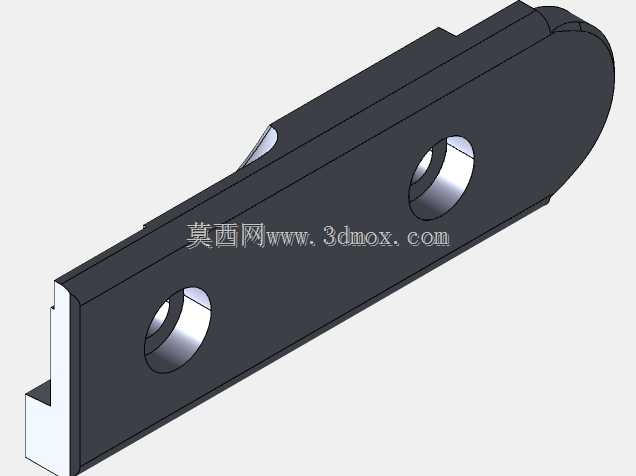

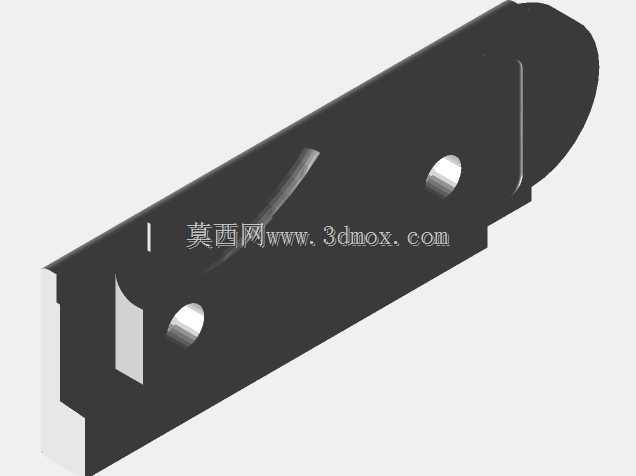

AK刺刀配套木质握把结构三维建模

　　在轻武器配套零部件的结构设计领域，刺刀握把作为直接关联握持手感、使用可靠性的核心接触部件，其结构精度与外形适配性直接影响拼刺作业、刀具携行的实际体验，本次建模的AK刺刀握把，针对AK系列步枪配套刺刀的安装接口做了全尺寸的结构还原，完全匹配56-X-212型刺刀的装配边界。从实际应用场景来看，这类握把主要配装于AK系列枪族的可拆卸刺刀上，既满足日常携行时的握持防滑需求，也能在近距离作业、野外生存场景下作为刀具的受力握持结构，承受劈砍、穿刺过程中传递到手柄的反向冲击力，避免金属刀身直接接触手部造成的低温冻伤、滑动脱手问题。从功能特性上看，该握把采用对称分体式结构设计，两片木质握片通过对应位置的安装孔与刀身柄部的固定点位精准配合，

　　安装孔的位置度公差控制在0.1mm以内，确保装配后两片握片完全贴合，无错位凸起，握持时不会出现硌手、应力集中的问题。握把的外形曲面完全贴合人手握持的生理弧度，靠近刀格的位置做了圆弧过渡处理，避免发力时手部向前滑动触碰刀刃，尾部的限位凸台则可以阻挡手部向后滑脱，在大力穿刺动作下能牢牢锁定手部握持位置。设计思路上，建模过程优先还原了实装产品的结构逻辑：首先确定刀身柄部的安装基准面，以此为基础推导两片握片的贴合面轮廓，保证贴合面与金属柄部的接触面完全重合，无装配间隙；其次对握把表面的曲面做了连续曲率处理，所有外露棱边都做了R0.5-R1mm的圆角过渡，避免木质零件在受冲击时出现边角崩裂的问题，同时提升握持的舒适度。

　　安装孔的设计采用沉孔结构，固定螺丝装入后表面完全与握把曲面齐平，不会突出表面勾挂衣物、装具，也不会在握持时产生异物感。从外形尺寸与安装边界来看，该握把总长度与刀身柄部的安装段完全匹配，宽度控制在32mm，厚度方向单侧突出金属柄部8mm，整体握持围度符合成年男性手掌的握持尺寸范围，安装后握把尾部与刀身柄部的尾端齐平，不会突出柄部影响刺刀与枪身的挂装适配，握片上的三个安装孔分别对应柄部的前、中、后三个固定点位，形成三点稳定固定结构，即使在反复受力冲击的情况下，也不会出现握片松动、移位的问题。材质表现上还原了层压木的纹理特征，这类材质相比普通实木拥有更高的抗冲击强度与耐潮性能，在野外恶劣环境下不易出现开裂、变形的问题，

　　表面的浸漆处理也能提升零件的耐磨性能，长期握持使用不会轻易出现表面磨损露白的情况。建模过程中对握把内部与金属柄部接触的定位槽做了精准还原，定位槽的深度与柄部的凸起定位块完全匹配，装配时可以快速对齐安装孔位，无需反复调整位置，提升装配效率，同时定位槽的配合间隙控制在0.05mm以内，装配后握片不会出现左右晃动的旷量，保证整体结构的刚性。对于结构设计从业者来说，这类枪械配件的建模核心在于对安装基准的精准把控，所有结构特征都需要围绕最终的装配可靠性展开，不能只追求外形相似而忽略内部配合结构的精度，否则模型在后续做装配验证、工程图输出时会出现无法匹配实际零件的问题。握把表面的排水槽设计也做了完整还原，在雨天或者涉水使用后，进入握片与金属柄部缝隙的水分可以顺着排水槽快速流出，避免金属柄部长期积水出现锈蚀，延长配件的使用寿命。
