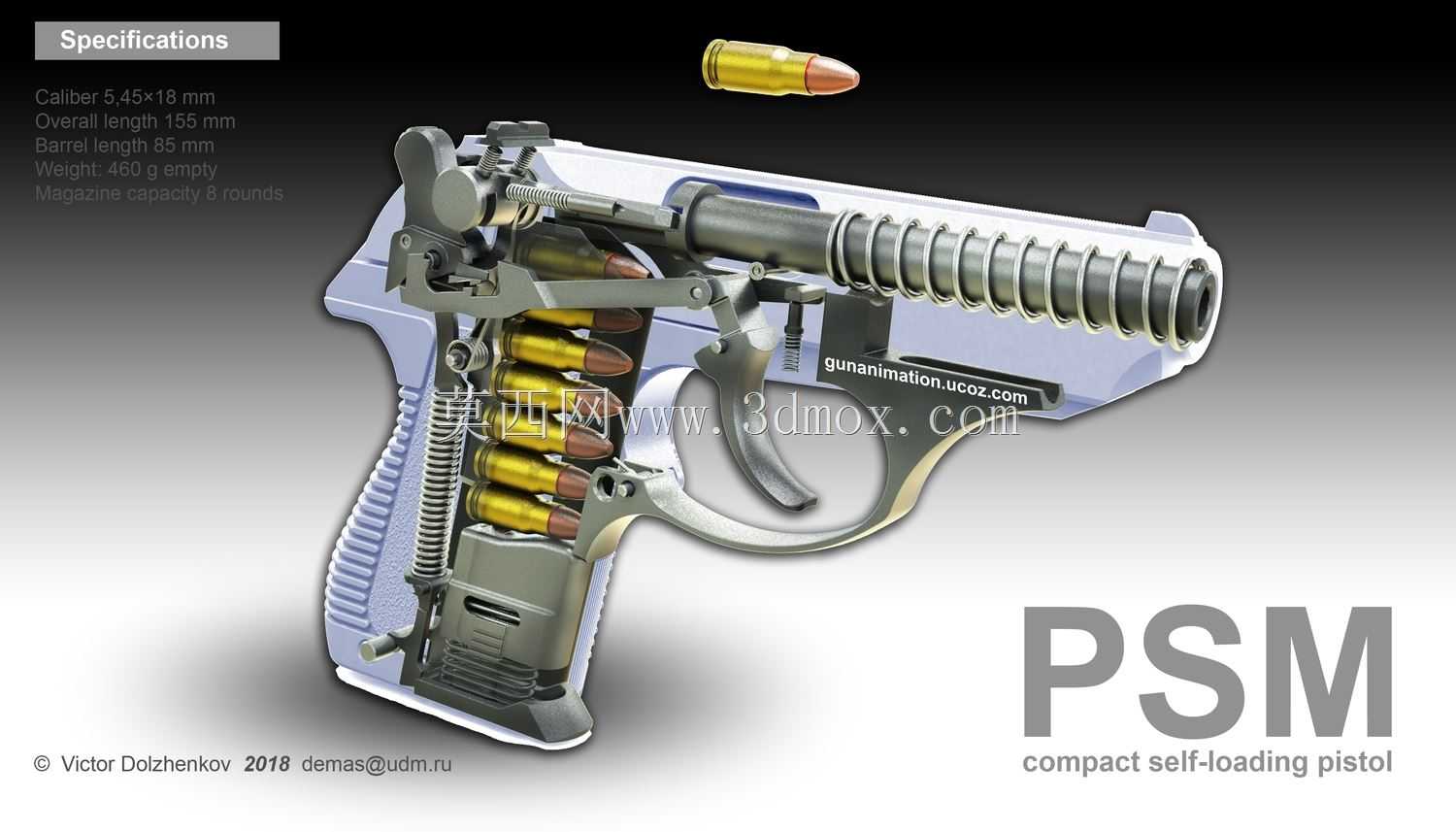

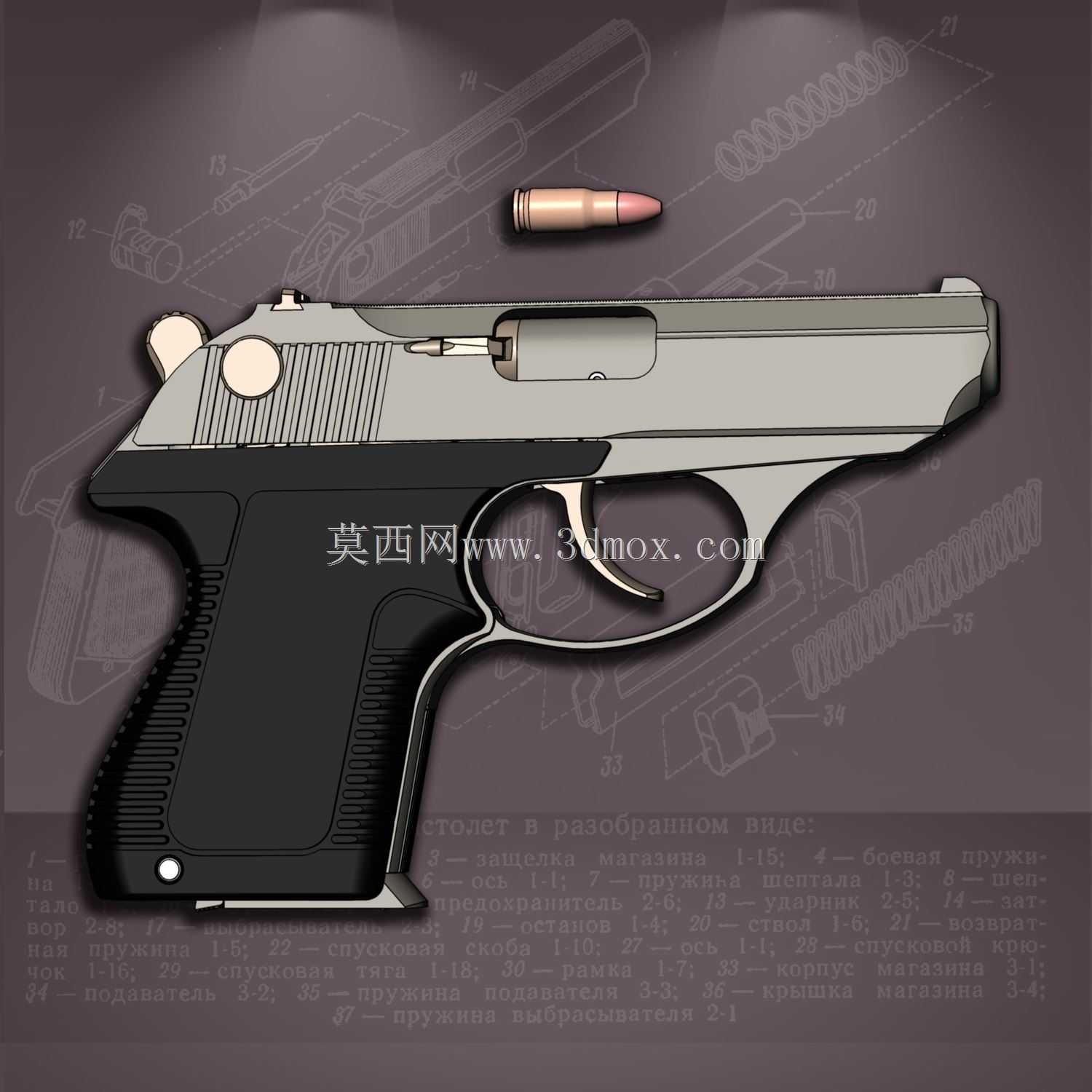

紧凑型PSM后期型半自动手枪结构三维建模

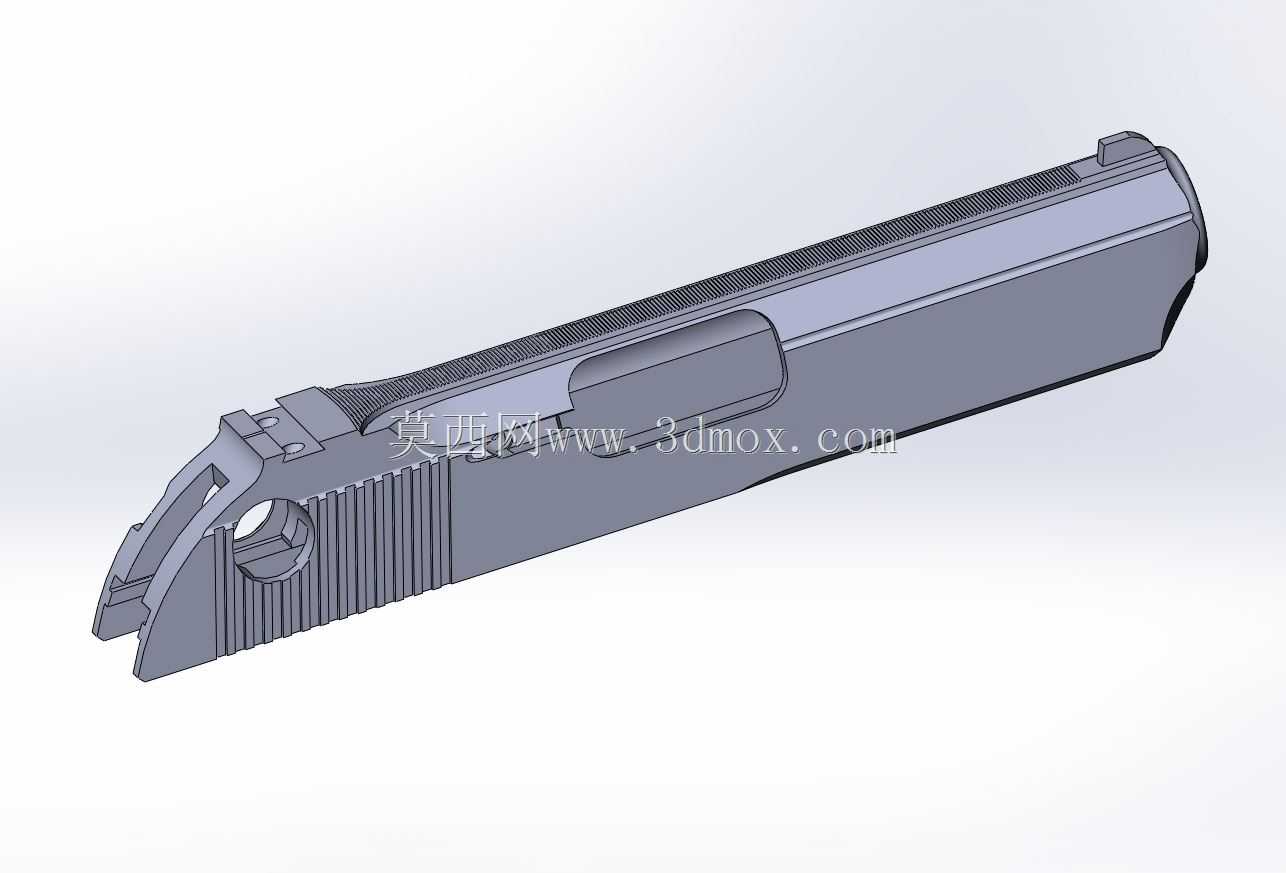

　　本次建模的PSM后期型手枪，核心定位是紧凑型随身自卫武器，主要适配便衣执勤人员、特殊岗位执法人员的隐蔽携行需求，这类场景对武器的尺寸边界、外露轮廓、握持手感都有极高要求，不能出现突出的棱角勾挂衣物，同时要保证在狭窄空间内快速出枪、上膛、击发的动作连贯性，不会因为空间局促出现操作干涉。从结构设计逻辑来看，该枪采用自由枪机式自动原理，这种结构在小口径自卫手枪上的应用非常成熟，不需要设计刚性闭锁结构，能在保证自动循环可靠性的前提下，最大限度压缩枪身的轴向尺寸，减少不必要的结构冗余。整枪的外形轮廓做了大量圆弧过渡处理，套筒后部的防滑纹采用细密的直纹设计，既保证了手动拉动套筒上膛时的摩擦力足够，又不会因为纹路过深勾挂衣物内衬，

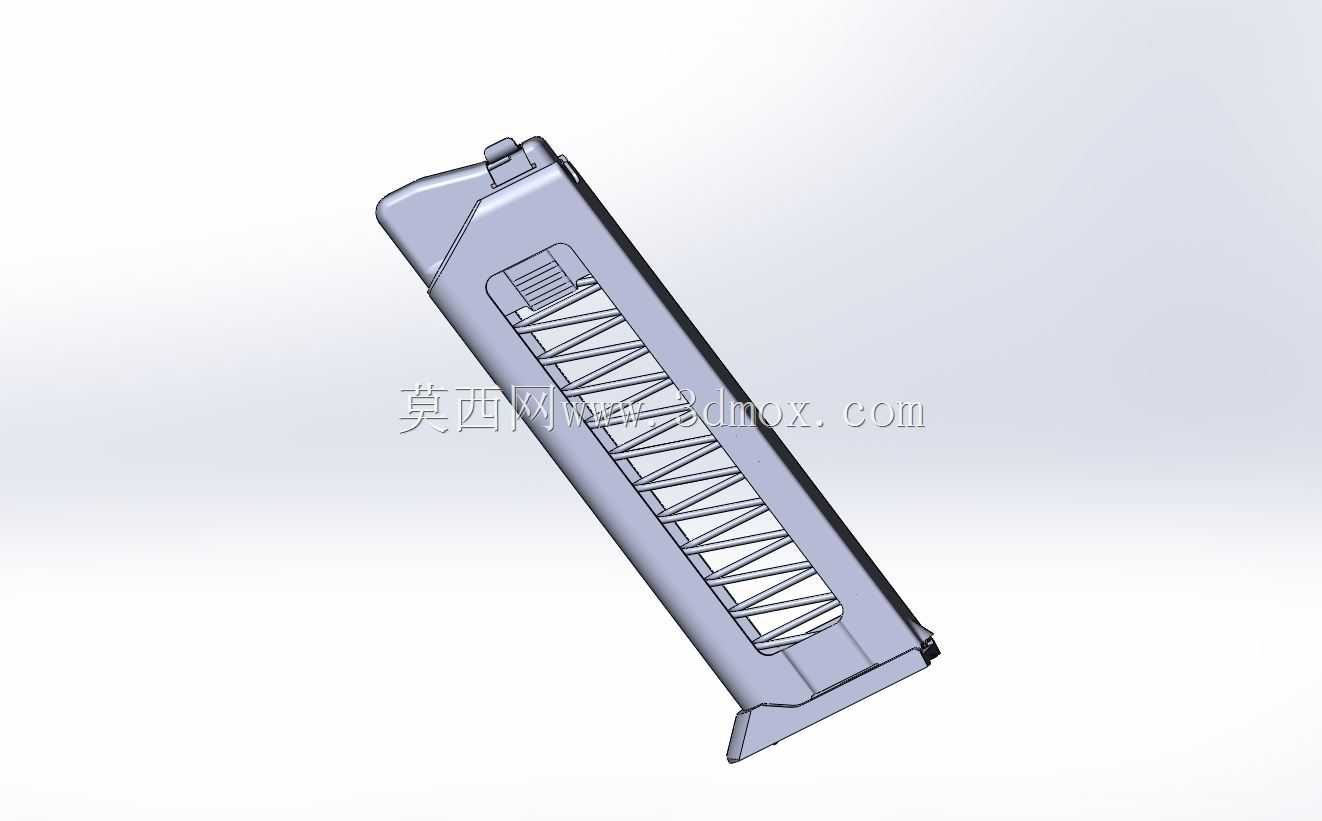

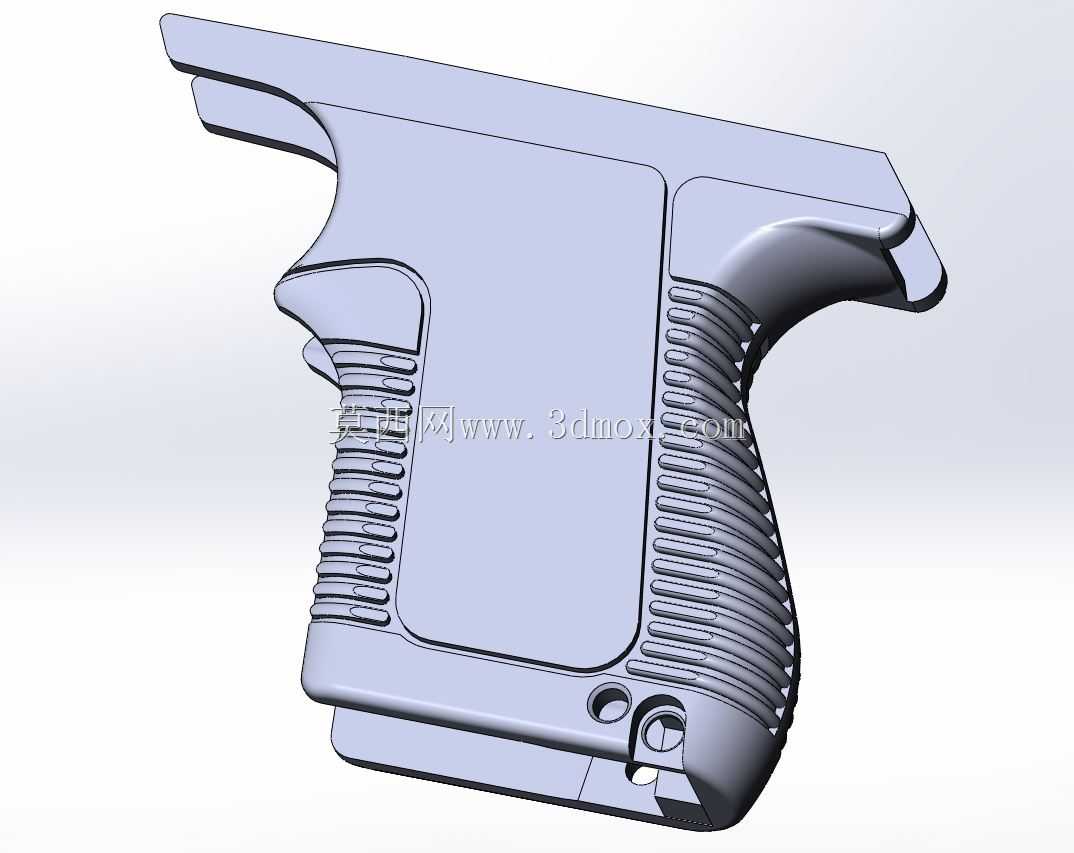

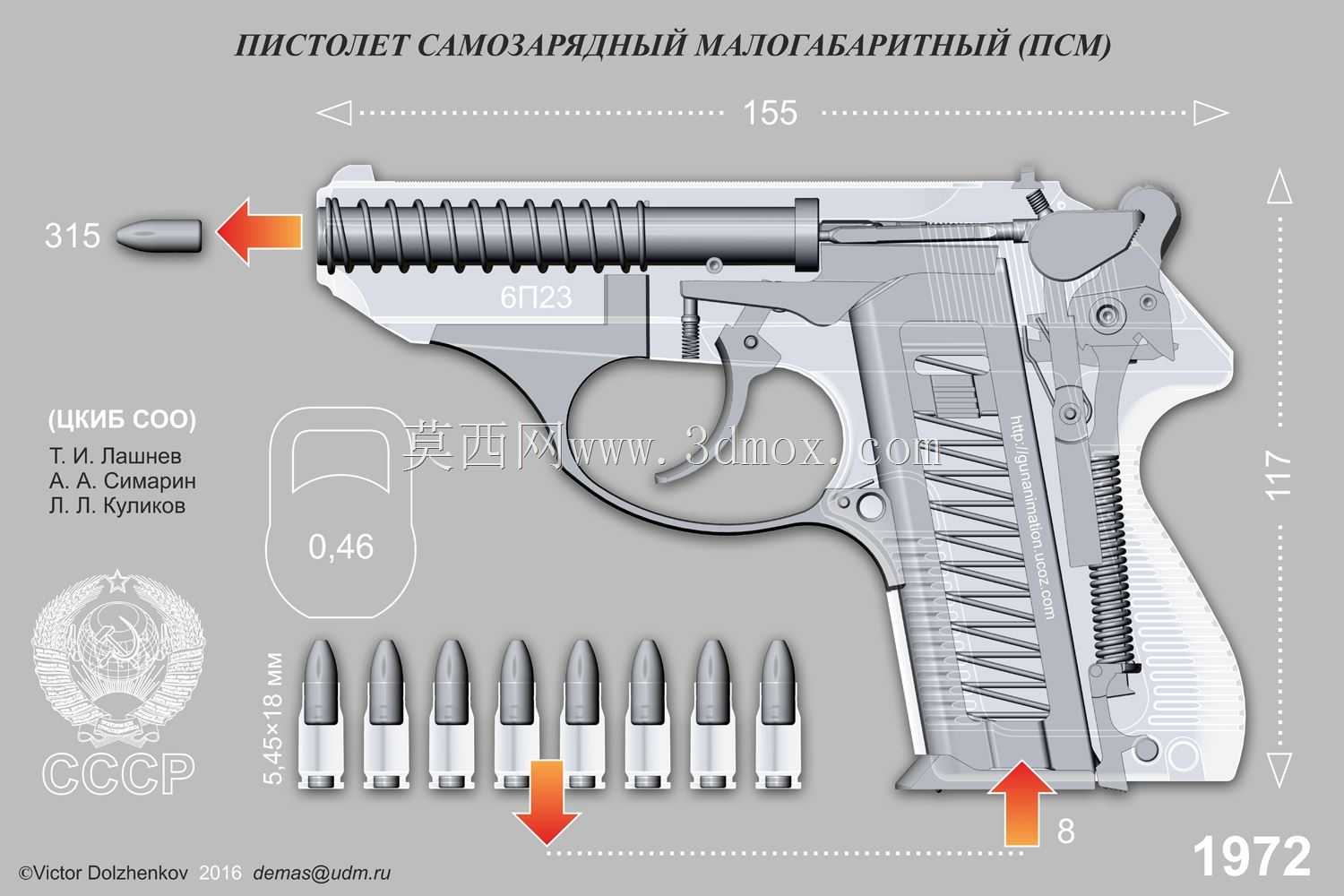

　　符合隐蔽携行的核心需求。握把部分采用贴合手掌弧度的工程塑料护板，护板表面的防滑颗粒密度经过优化，在戴薄手套操作时也能获得足够的握持摩擦力，同时不会硌手，长时间携行也不会产生明显的异物感。握把的倾斜角度经过人体工学匹配，自然握持时枪管轴线与手臂指向的重合度较高，能有效提升快速指向射击的首发命中率，不需要过多调整手腕角度就能完成概略瞄准。从尺寸边界来看，该枪的整体长度控制在155毫米级别，高度不超过120毫米，套筒宽度仅18毫米，这种超薄的尺寸设计能轻松放入西装内袋、腰封隐蔽套甚至小型随身包内，不会因为轮廓过于突出暴露携行状态。供弹结构采用单排弹匣设计，虽然容弹量相对双排弹匣略低，但能进一步压缩握把的横向厚度，适配手掌偏小的使用者握持，

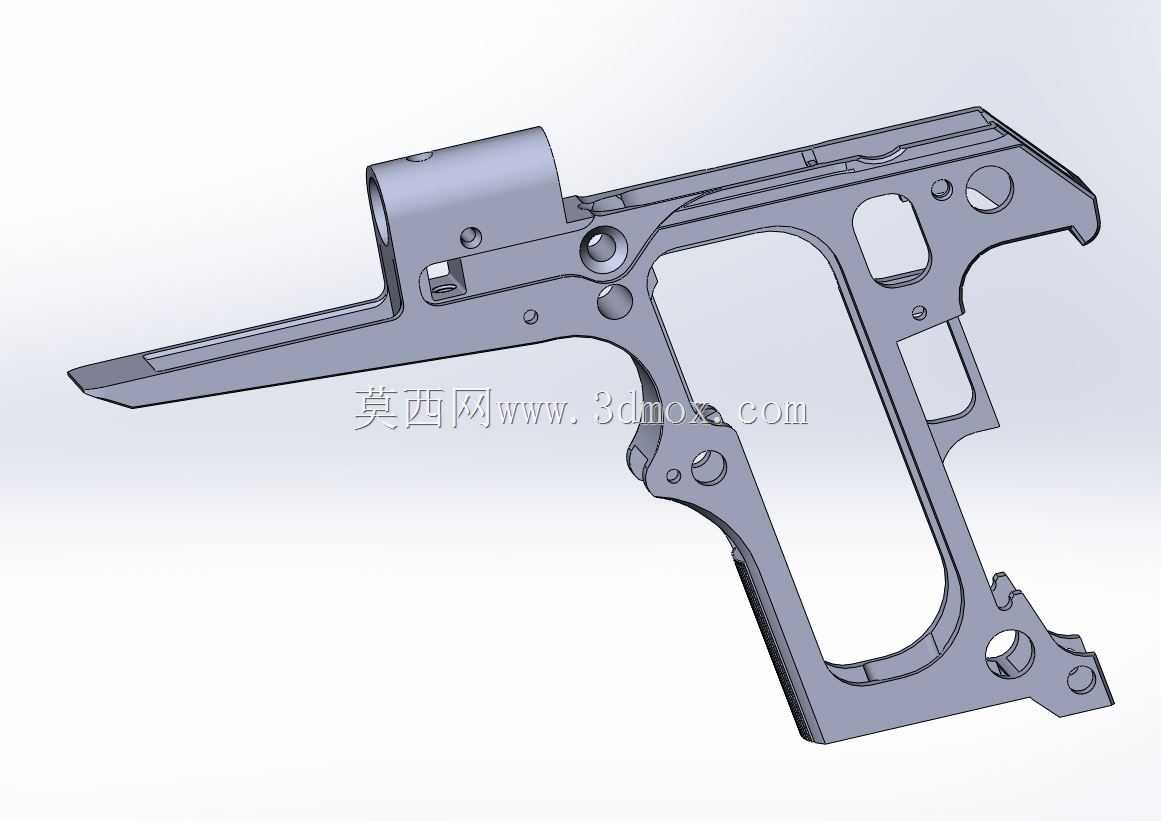

　　同时弹匣的插入角度与握把倾斜角度完全匹配，换弹时能快速定位，不需要目视确认弹匣口位置。击发机构采用双动设计，首发弹可以直接扣动双动扳机完成击锤压倒与击发，不需要提前手动压倒击锤，提升了应急出枪的反应速度，后续枪弹则为单动击发，扳机行程更短、扳机力更轻，能保证连续射击的精度。套筒座部分采用轻量化的合金材质，在保证结构强度足以承受枪弹击发时的后坐冲击的前提下，将整枪空枪重量控制在460克左右，长时间携行不会产生明显的坠重感，降低使用者的携行负担。瞄准装置采用固定式的片状准星与缺口式照门，瞄准基线长度经过优化，在短尺寸枪身的前提下尽可能拉长瞄准基线，提升近距离瞄准的精度，同时瞄准具的高度较低，不会突出于套筒轮廓过多，避免勾挂衣物。

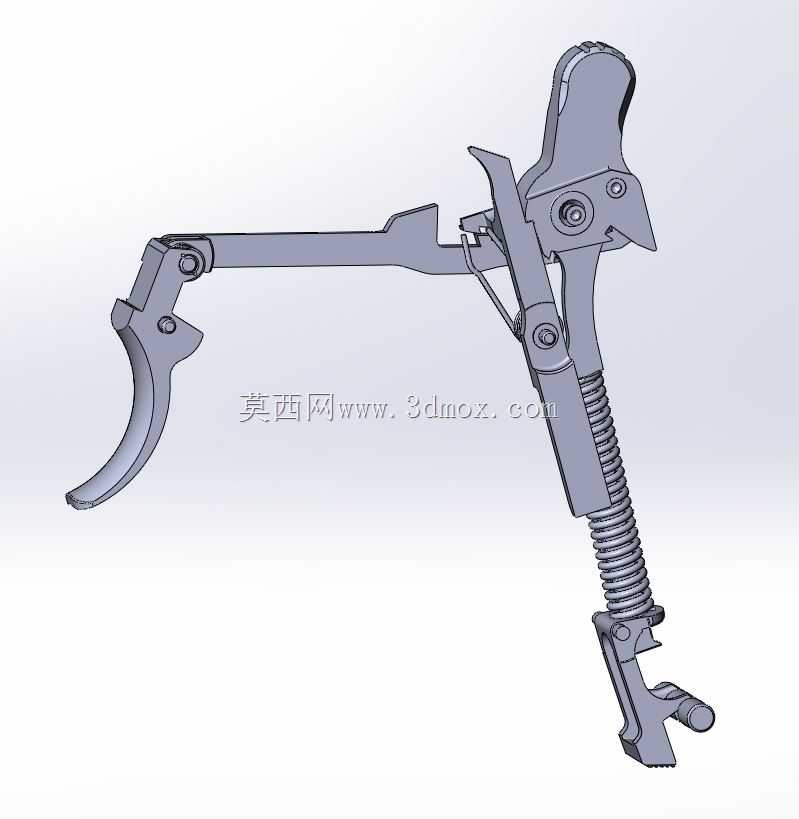

　　保险机构设计在套筒侧方，操作位置刚好在拇指自然触碰的范围内，拨动保险的动作不需要大幅度改变握持姿势，能在出枪过程中同步完成保险解除动作，缩短应急反应的操作流程。枪弹适配方面，该枪采用专用的小口径中心发火手枪弹，弹头初速较高，在近距离内的停止作用能满足自卫需求，同时后坐力较小，连续射击时的枪口跳动幅度低，便于快速控制枪身恢复瞄准状态。建模过程中对各部件的配合间隙做了精准还原，套筒与套筒座的导轨配合间隙控制在0.1毫米级别，既保证套筒前后运动的顺畅性，又不会出现过大的旷量影响射击精度；扳机与击发机构的传动连杆配合位置也做了对应还原，能直观展示双动/单动击发的传动逻辑，弹匣的托弹簧、托弹板结构也做了等比例复刻，可清晰呈现供弹过程中弹头的抬升角度与进弹坡的匹配关系。在实际的结构验证场景中，这类紧凑型手枪的三维模型可用于轻武器结构教学、隐蔽携行装具的适配设计、战术动作模拟训练等场景，通过三维模型的装配干涉检查，能提前验证不同握持姿势下手指与扳机、弹匣释放钮、保险杆的操作距离是否合理，避免实际生产后出现操作 ergonomics 缺陷。同时，模型还原的各部件壁厚、材料分布也能为轻量化改进提供参考，比如在保证套筒结构强度的前提下，对非受力区域做减重槽设计，进一步降低整枪重量，提升携行舒适性。
