6061T6铝合金精密连接支架结构设计

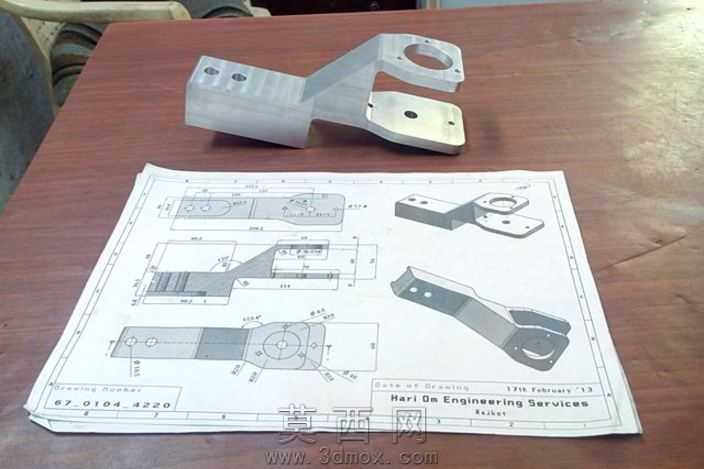

本作品为采用6061T6铝合金加工成型的精密连接支架，建模阶段围绕零件的实际装配需求展开，首先梳理零件的功能定位：该部件需要同时完成两个垂直方向的结构连接，一端为带安装孔的弯折支撑臂，另一端为带环形定位孔的铰接连接端，中间通过变截面的过渡臂实现力的平稳传递。建模过程中首先绘制基准草图，严格对照工程图纸的尺寸标注，确定各安装孔的孔位坐标、孔径公差、弯折段的折弯角度与壁厚参数，对过渡区域的圆角做平滑处理，避免应力集中问题。材质设置上匹配6061T6铝合金的物理特性，还原铝合金哑光金属的表面质感，对机加工后的端面做细微的纹理处理，贴合实际铣削加工后的表面效果。结构设计上充分考虑零件的加工工艺性，所有安装孔均采用通孔设计，便于钻孔与攻丝作业，弯折段的壁厚保持均匀一致，避免铣削加工时出现震刀导致的尺寸偏差，环形铰接端的内孔做同轴度约束，保证装配后铰接转动的顺畅度。设计过程中同步完成了配套工程图纸的绘制，图纸包含零件的三视图、轴测视图、关键尺寸的公差标注、形位公差要求以及表面处理说明，完整覆盖从建模到加工落地的全流程参数。零件的各连接端面均设置了定位沉孔，保证装配时的定位精度，减少装配调整的工作量，过渡臂的截面采用渐变设计，在保证整体结构强度的前提下尽可能去除冗余材料，实现零件的轻量化设计，同时兼顾铝合金材料的切削性能，所有棱边均设置了合理的工艺倒角，既去除加工毛刺，也避免装配过程中划伤操作人员。建模完成后对零件做了装配干涉检查，验证各安装孔位与对接部件的匹配度，确认零件在极限受力状态下的结构强度满足使用要求，整体模型尺寸精度控制在合理公差范围内，可直接导入加工编程软件生成铣削加工程序，适配数控铣床的加工流程，能够直接用于实际零件的生产制造。
