齿轮校验用标准齿轮轴组件三维设计

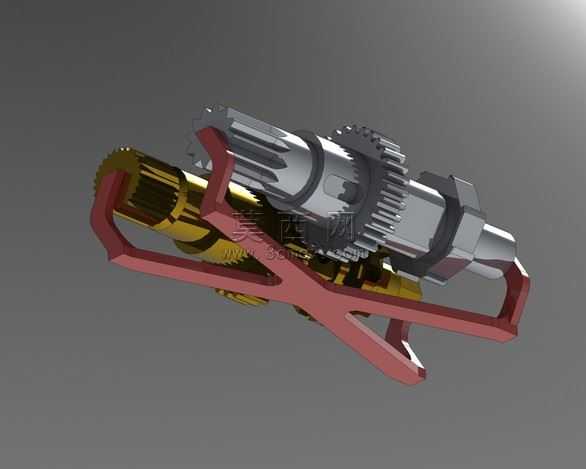

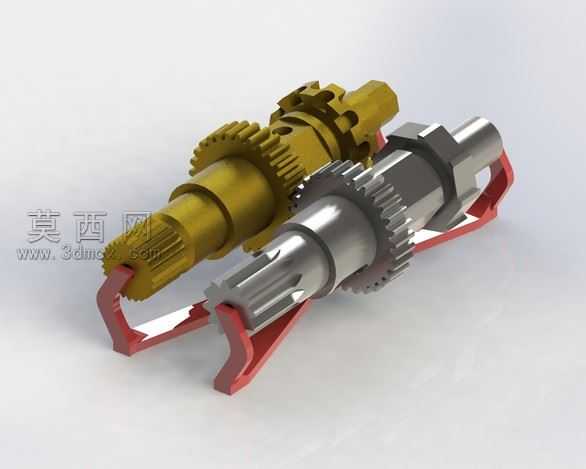

本作品为齿轮装置校验用标准齿轮轴组件三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循齿轮检测基准件的公差设计规范，从齿形参数、轴段配合尺寸到夹持结构均按照计量级标准件的设计要求完成搭建。模型包含两根不同参数的齿轮轴构件与配套的红色定位夹持工装，建模阶段首先通过方程式驱动生成渐开线齿廓，对齿顶圆、齿根圆、分度圆参数进行精准约束，保证齿形的啮合精度符合校验基准的公差要求；轴段部分采用旋转凸台特征完成主体构建，依次加工出花键段、轴承配合段、齿轮安装定位段，各轴段的同轴度、台阶面垂直度均添加了几何公差约束，还原真实标准齿轮轴的加工精度要求。夹持工装部分采用钣金特征配合拉伸切除完成建模，对工装的夹持弧度、避让齿形的缺口结构进行了细节优化，确保工装能够稳定承托两根齿轮轴，同时不会与轮齿部分发生干涉。材质与渲染阶段，针对不同构件匹配了对应的材质属性：两根齿轮轴分别赋予黄铜材质与淬硬钢材质，黄铜材质调整了金属粗糙度与反射参数，呈现出铜合金加工后的温润金属光泽，淬硬钢材质添加了细微的磨削纹理贴图，还原硬轴精加工后的表面质感；红色夹持工装赋予哑光工程塑料材质，调整了漫反射与高光参数，呈现出工装夹具的磨砂质感。渲染阶段采用工作室三点布光方案，主光源从侧上方打亮构件主体轮廓，补光源弱化阴影区域的死黑问题，轮廓光勾勒轮齿与轴段的边缘细节，最终渲染效果清晰展现了齿轮的齿形细节、轴段的结构特征与工装的夹持形态。设计思路上，该模型作为齿轮校验用的标准基准件，核心是还原可用于齿轮精度核查的标准齿轮结构，所有齿形参数、轴段尺寸均参照计量标准齿轮的规范设定，可用于齿轮检测教学、校验工装结构演示、齿轮啮合原理展示等场景，模型的各特征均保留完整建模历史，支持对齿形参数、轴段尺寸进行参数化调整，可适配不同模数、不同齿数的校验齿轮设计需求，构件之间的装配配合完全按照实际装配关系添加约束，可直接导入装配体环境进行啮合运动仿真，验证齿轮传动的侧隙、重合度等参数，为齿轮检测相关的设计、教学工作提供精准的三维数字模型支撑。
