自行车传动用链轮链条配合结构设计

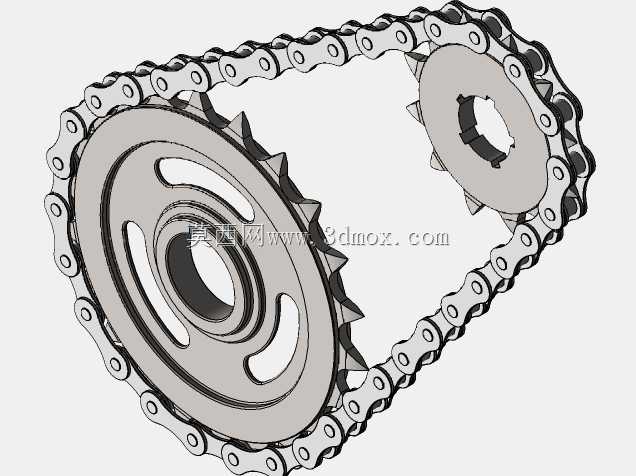

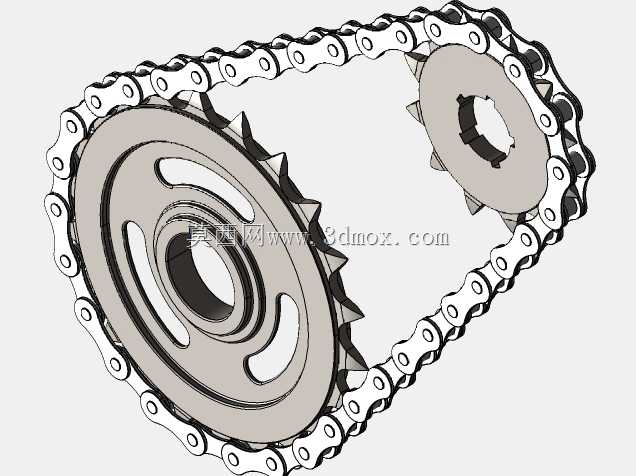

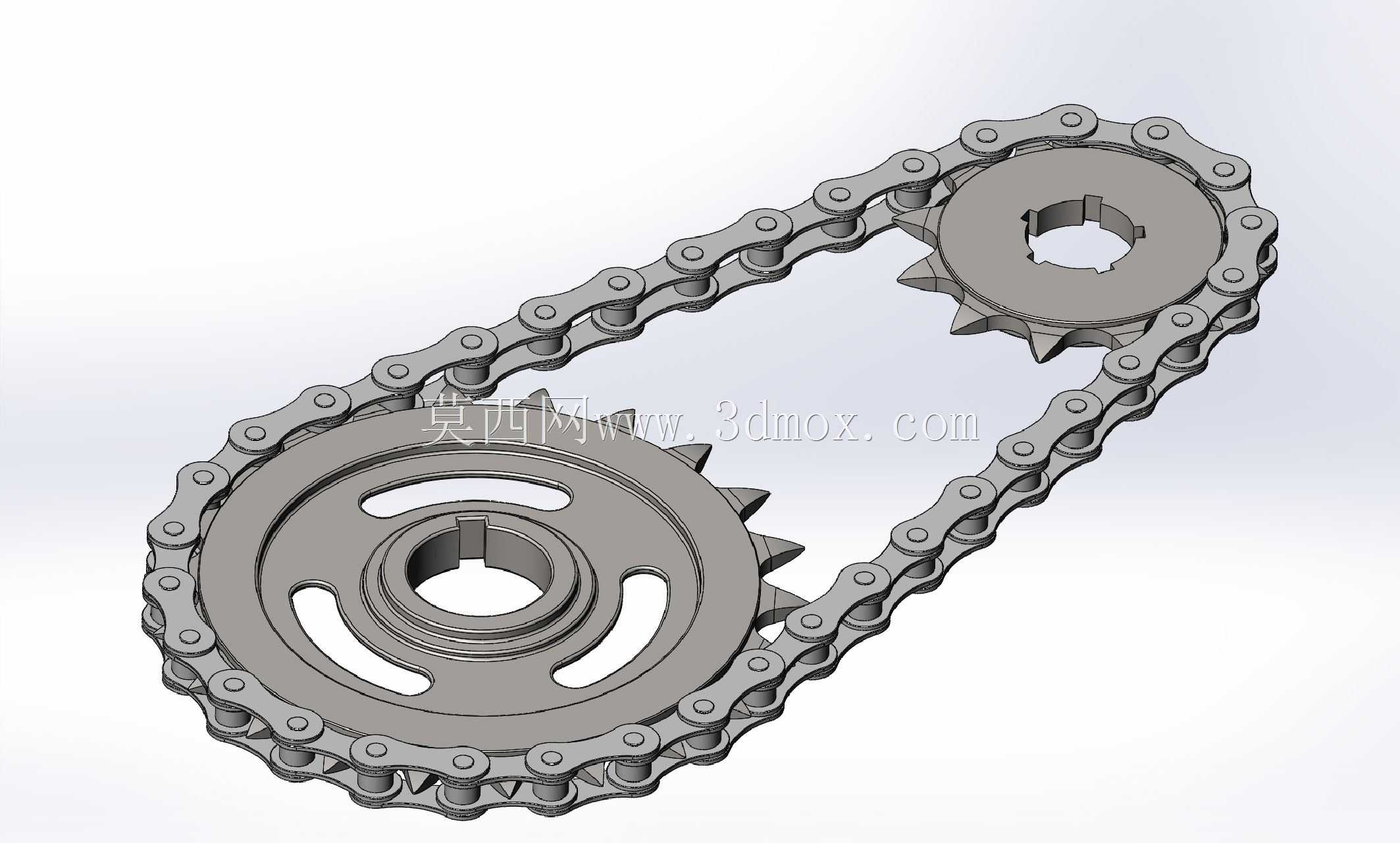

　　这套链轮链条传动结构，最常见的应用场景是民用代步自行车、山地运动自行车的动力传输段，也可适配轻载输送线、小型农用机具的动力传递环节，核心作用是把脚踏端输入的旋转扭矩，通过链节的啮合传动稳定传递到后轮轴，实现动力的长轴距无滑差传输。从实际使用场景的需求出发，设计时首先要考虑的是啮合的平顺性，避免骑行或者设备运行中出现跳齿、卡滞的问题，两个链轮的齿形都采用了标准的三圆弧一直线齿廓，齿尖做了微小的倒角处理，链节进入啮合区域时不会和齿顶发生刚性撞击，哪怕是装配时存在微小的中心距偏差，也能顺畅完成啮合动作。

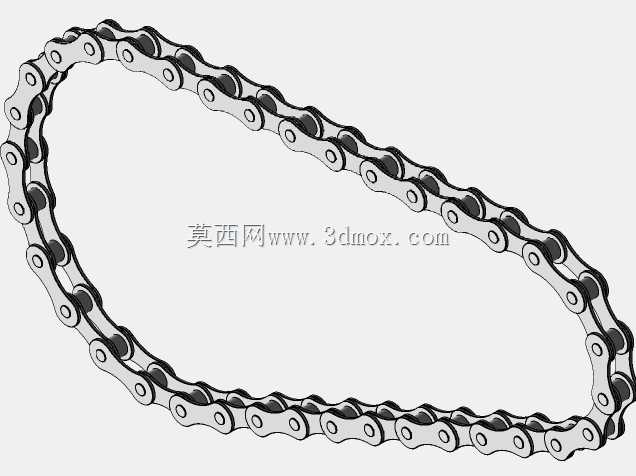

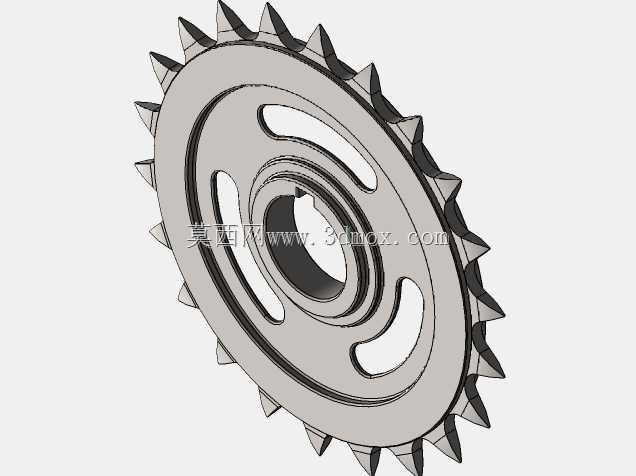

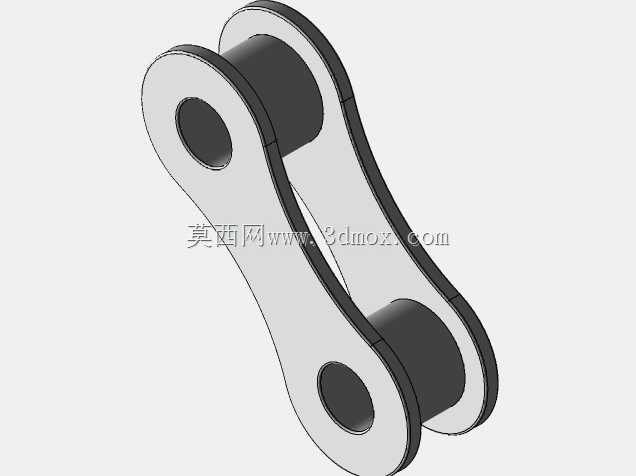

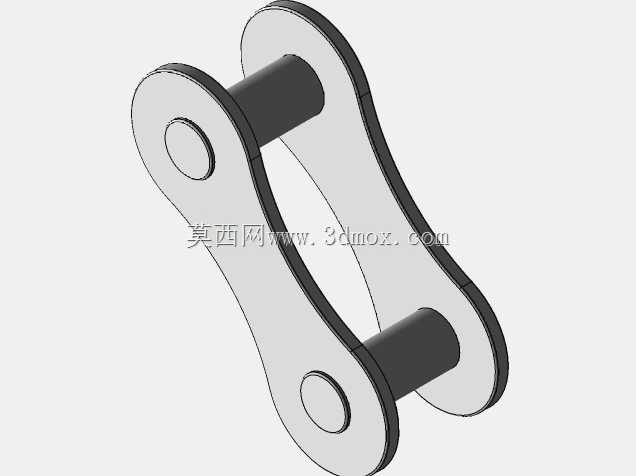

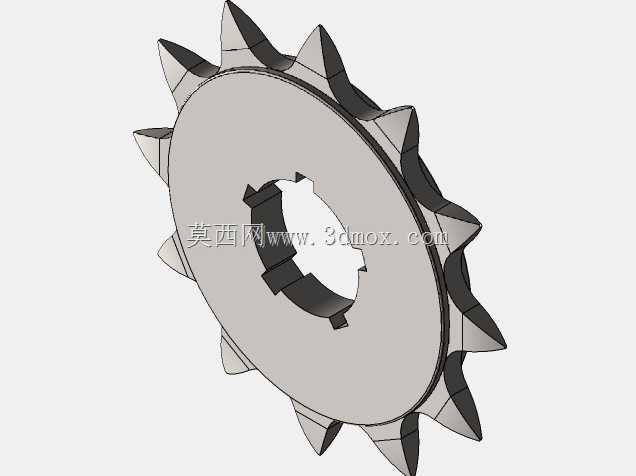

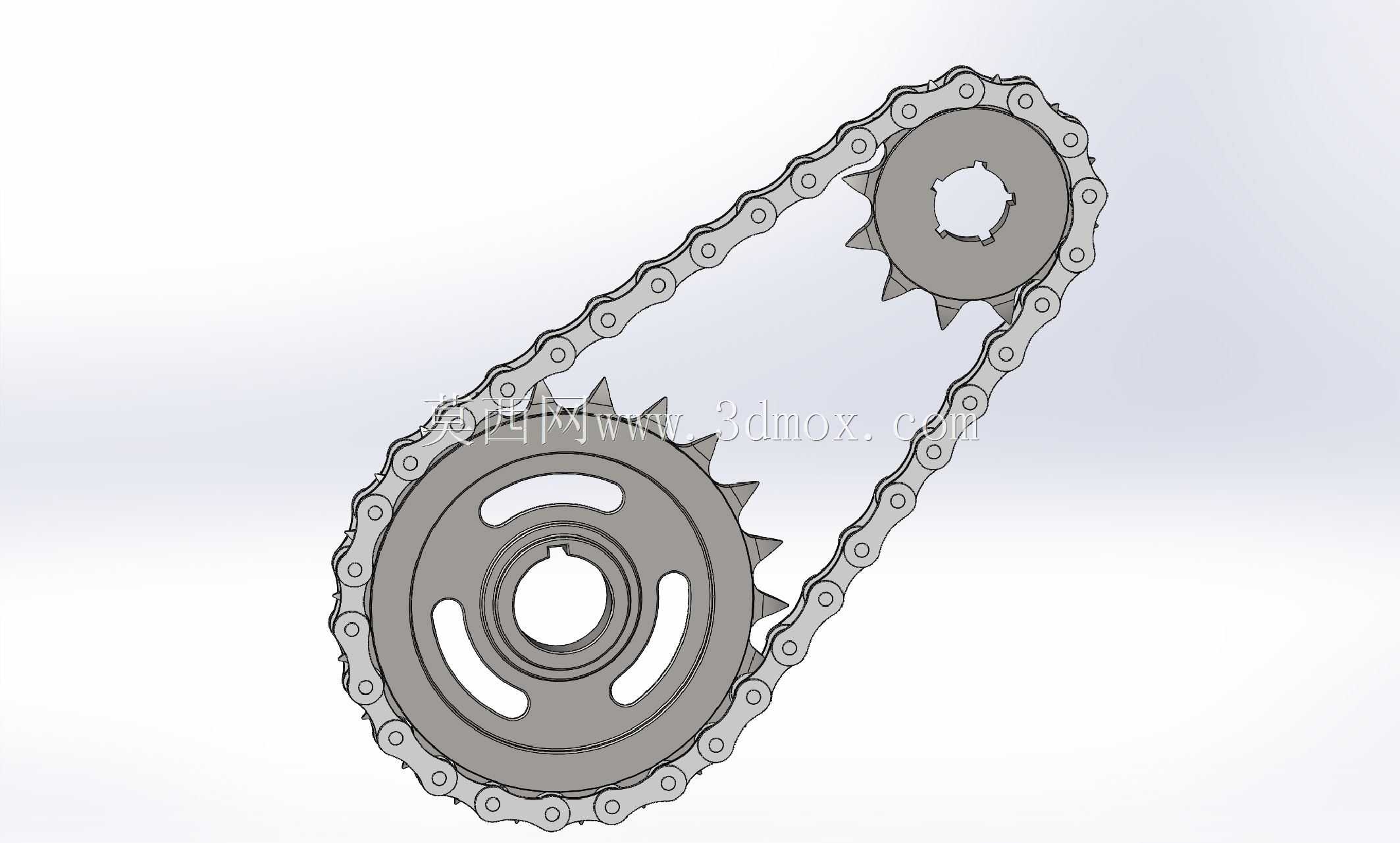

　　结构细节上，两个链轮都设计了带键槽的中心安装孔，大链轮对应动力输入端，也就是自行车的牙盘位置，孔型适配标准的方孔中轴配合尺寸，盘面上开了三个对称的弧形减重槽，在保证盘体结构强度的前提下，尽可能降低旋转件的自重，减少动力输入时的无效损耗；小链轮对应从动端也就是飞轮位置，中心花键孔适配后轮塔基的安装尺寸，齿厚比大链轮略薄，匹配变速系统中链条的横向偏移余量。链条采用标准的单排滚子链结构，每一节链节都由外链板、内链板、销轴、套筒、滚子五个零件组成，滚子可以在链轮齿槽内自由转动，啮合时把滑动摩擦转化为滚动摩擦，大幅降低传动过程中的磨损量，延长整套结构的使用寿命。

　　设计过程中需要严格控制的尺寸边界包括两链轮的中心距，中心距过大会导致链条运行时松边垂度过大，高速运转时出现明显的抖动和异响，中心距过小则会导致链条包角不足，小链轮上的啮合齿数过少，加剧单个轮齿的受力磨损；这套结构的中心距设置刚好让链条松边预留了合理的垂度，不需要额外加装张紧结构也能保证传动稳定，同时小链轮的包角大于120度，满足轻载传动的包角设计要求。链节的节距采用了通用的自行车链标准节距，和市面上绝大多数民用、运动自行车的链条配件通用，后期维护更换不需要定制特殊规格的零件，降低了使用端的维护成本。

　　从安装适配的角度看，大链轮的安装端面设计了定位凸台，装配时可以和中轴的定位面紧密贴合，保证链轮的旋转平面和车架中心面重合，避免出现链轮偏摆导致的链条侧向磨损；小链轮的端面也做了对应的止口结构，安装到塔基上时不会出现径向窜动，保证两个链轮的共面度误差控制在允许范围内。整套传动结构的传动比设置符合日常骑行的扭矩输出需求，大链轮齿数和小链轮齿数的比值，刚好匹配普通人脚踏的舒适转速区间，不会出现踏频过低导致的腿部负荷过大，也不会因为传动比过小导致高速骑行时踏频过快产生疲劳。另外链板的表面做了抛丸强化处理，提升了金属零件的抗疲劳强度，应对频繁启停、交变载荷的使用场景时，不容易出现链板断裂、销轴脱出的故障，滚子的表面硬度也做了对应处理，和链轮齿面长期摩擦也不会出现过快的磨损，保证整套结构的长期运行稳定性。
