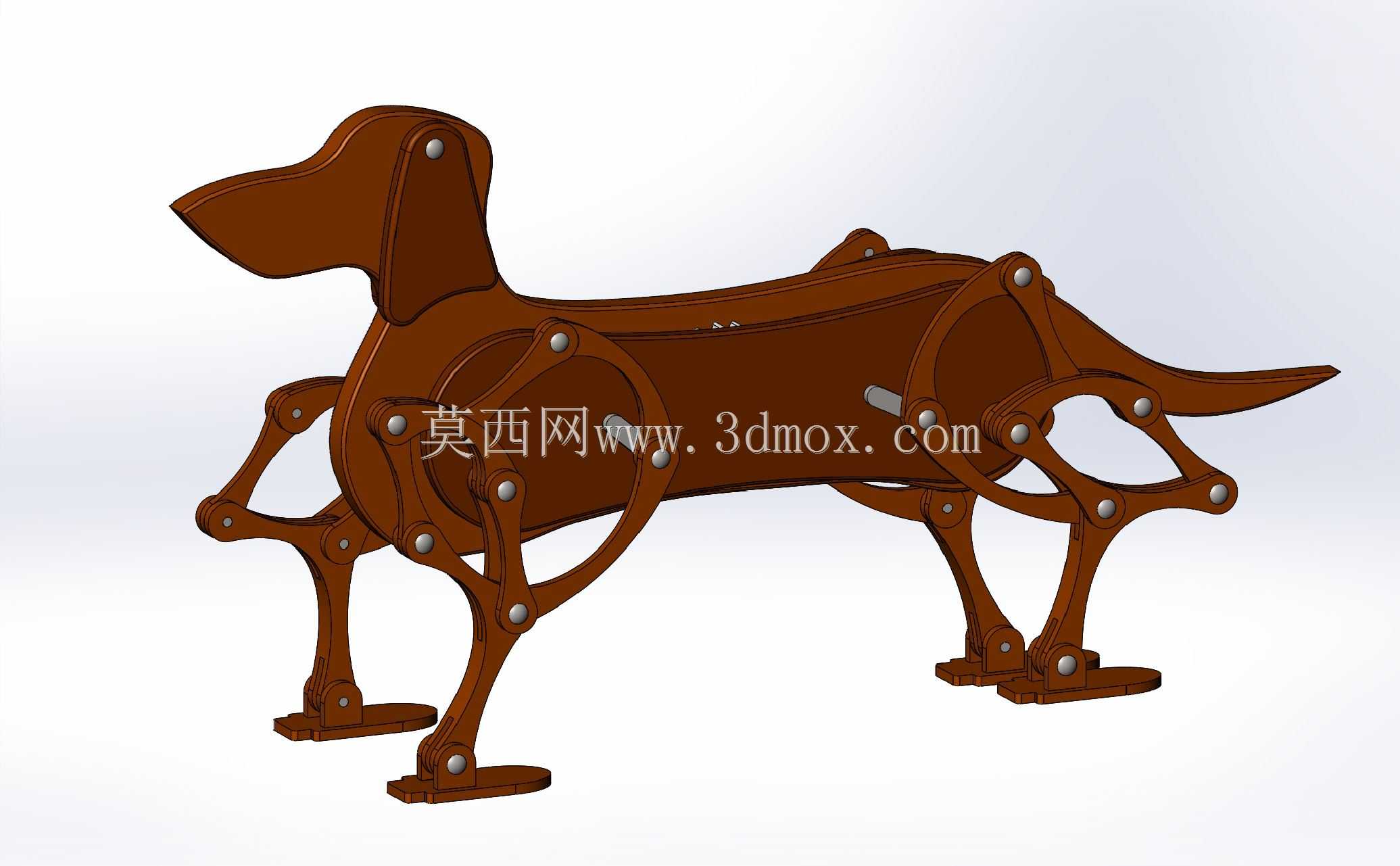

仿生腊肠犬连杆传动机械摆件结构设计

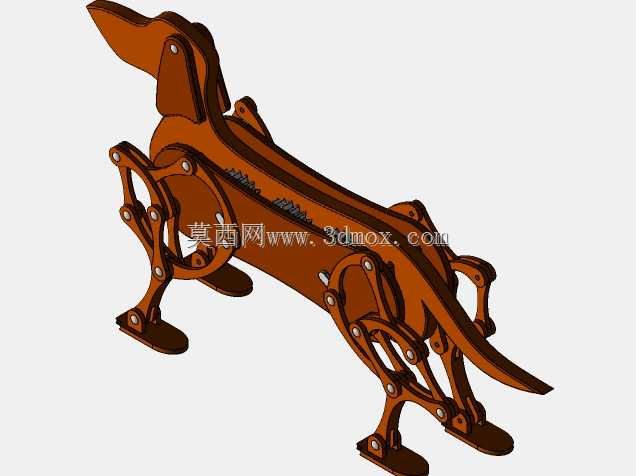

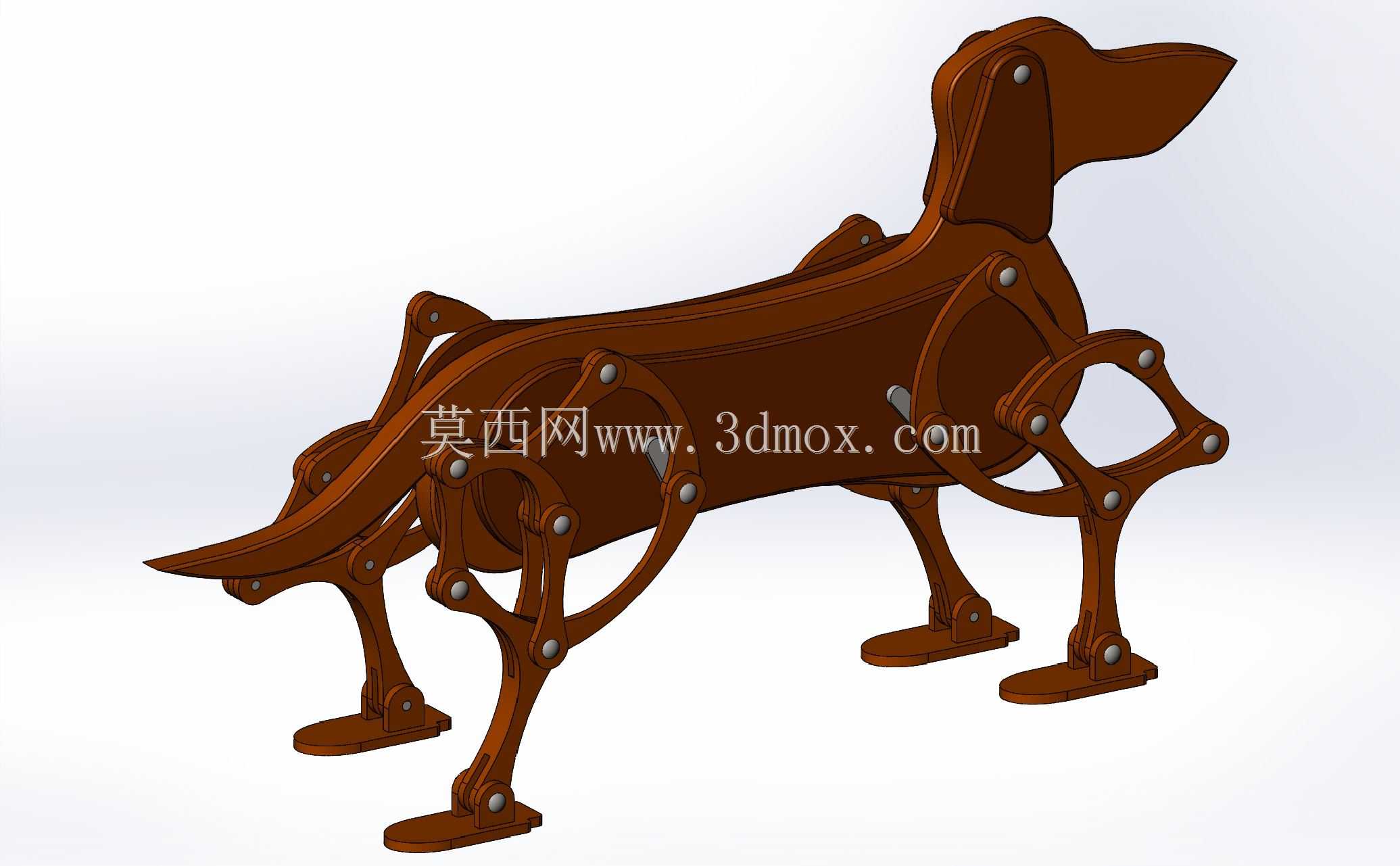

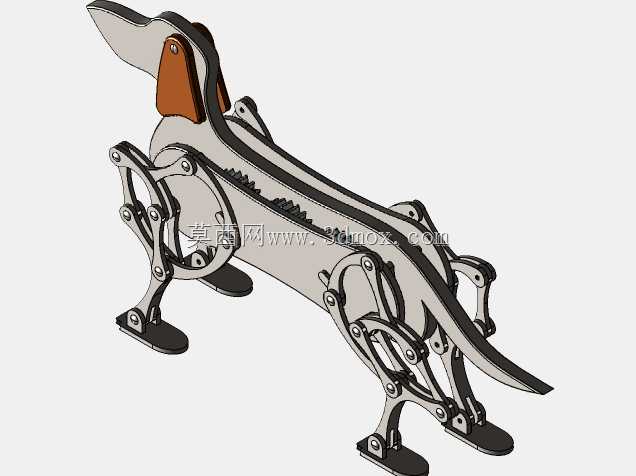

　　这款仿生腊肠犬造型的连杆传动结构，最初的设计切入点是桌面机械教具与潮玩摆件的交叉应用场景，在青少年科创教育场景中，可作为连杆机构运动演示的具象载体，让学习者能直观观察平面连杆机构的运动传递逻辑，相比抽象的机构简图，具象的动物造型能大幅降低入门学习者的理解门槛；在潮玩陈设场景中，纯木质或金属拼装的结构件可作为手工拼装套件，满足机械爱好者的动手组装需求，组装完成后可作为桌面动态陈设品，通过外力驱动即可模拟腊肠犬的行走姿态，兼具机械结构展示性与装饰属性。从功能特性来看，整个结构完全依靠多组平面连杆的铰接配合实现步态模拟，没有额外的弹性元件或复杂传动副，所有铰接点均采用销轴连接，运动过程中各杆件的运动轨迹经过反复校核，

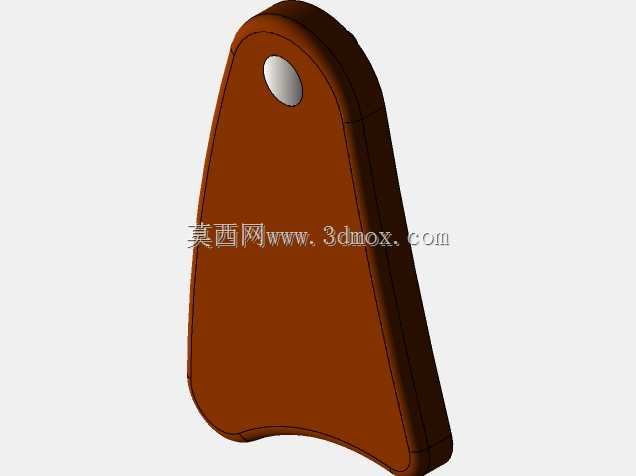

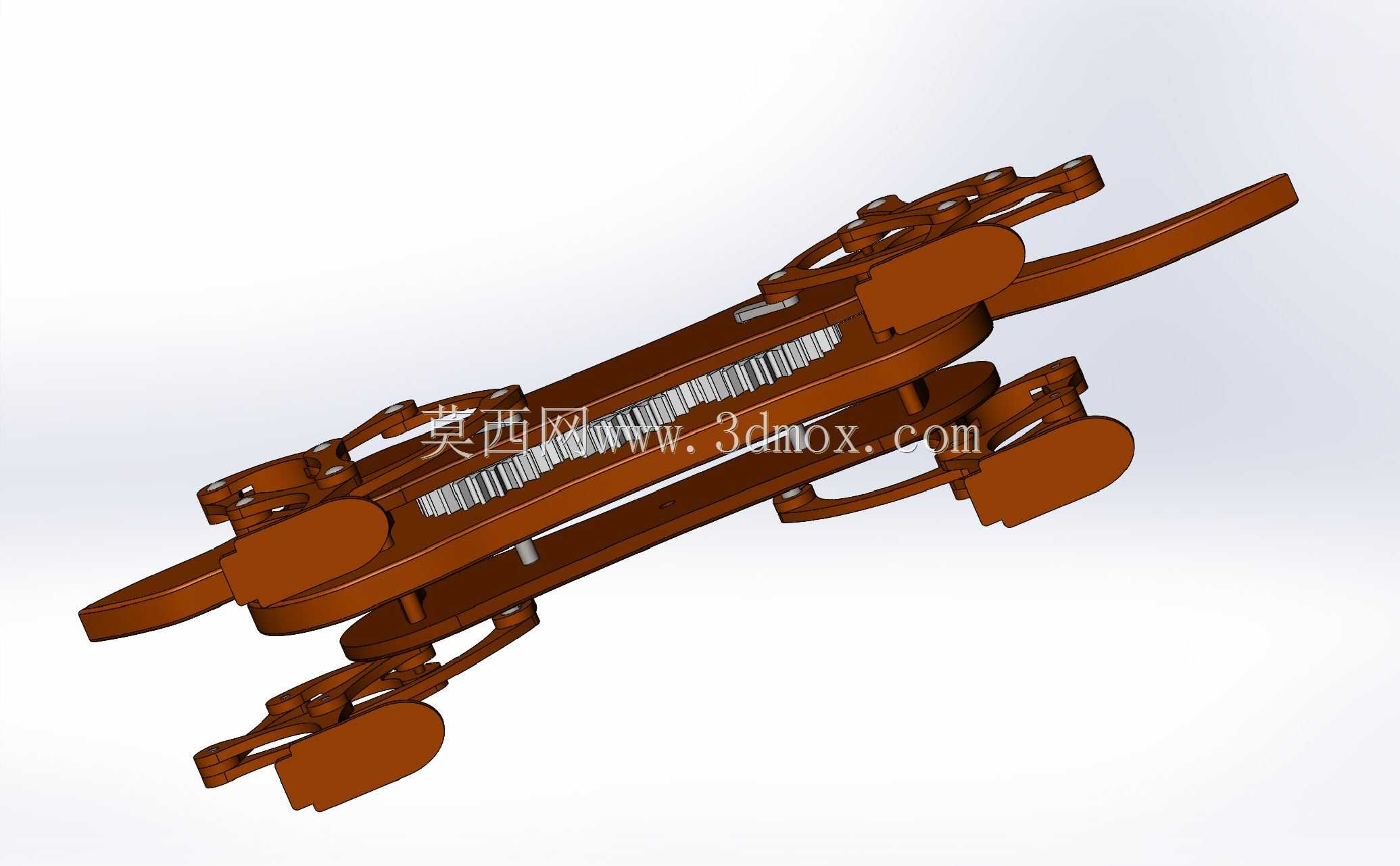

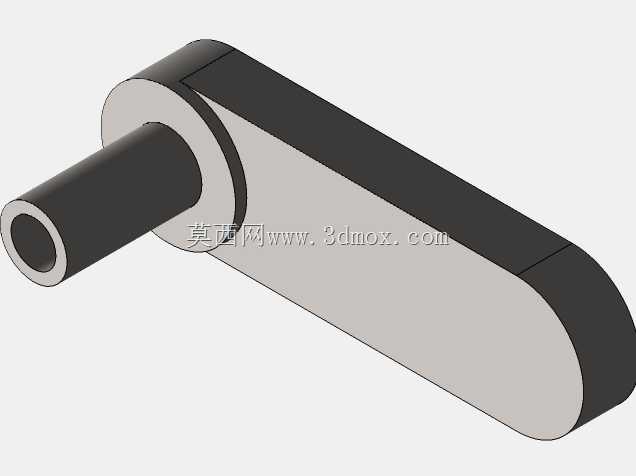

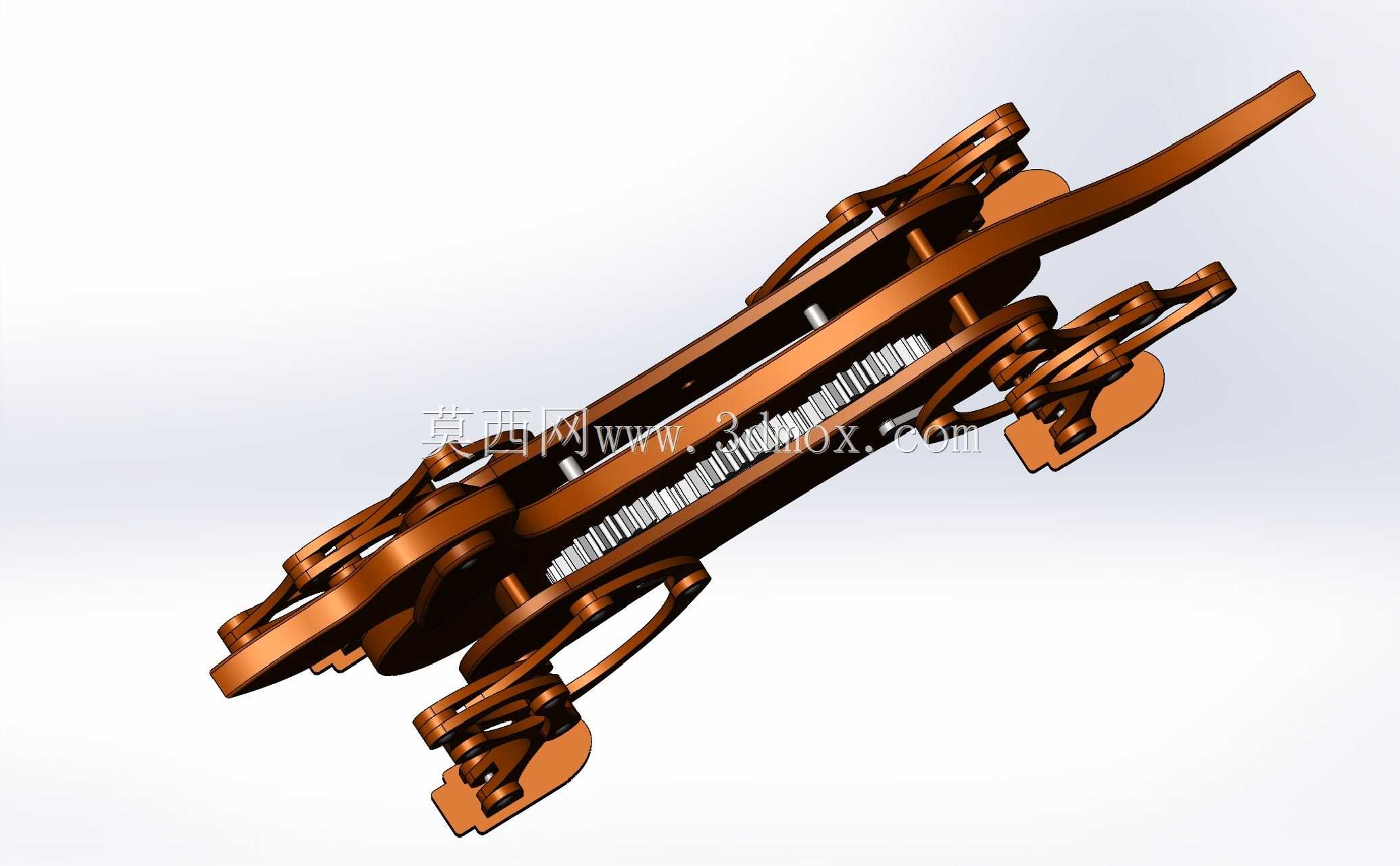

　　不会出现运动死点或杆件干涉问题，四条腿的运动相位差经过精准匹配，模拟真实腊肠犬行走时的肢体协调状态，驱动端设置在犬身腹部位置，可外接微型手摇柄或者小型减速电机，手动驱动时仅需很小的力矩即可带动整个结构完成连续步态动作，电机驱动时可搭配低转速直流电机实现持续动态展示。设计思路上，整体轮廓提取了腊肠犬躯干修长、四肢短粗的外形特征，将传动连杆完全整合在仿生外形的轮廓内部，没有外露的突兀结构件，头部与尾部的杆件也和腿部连杆形成联动，行走过程中头部会随步态小幅俯仰，尾部会同步摆动，进一步提升仿生动作的逼真度；所有杆件的外形都做了等厚处理，适配激光切割、数控铣削或者3D打印的加工工艺，不需要复杂的多轴加工即可完成所有零件的制备，

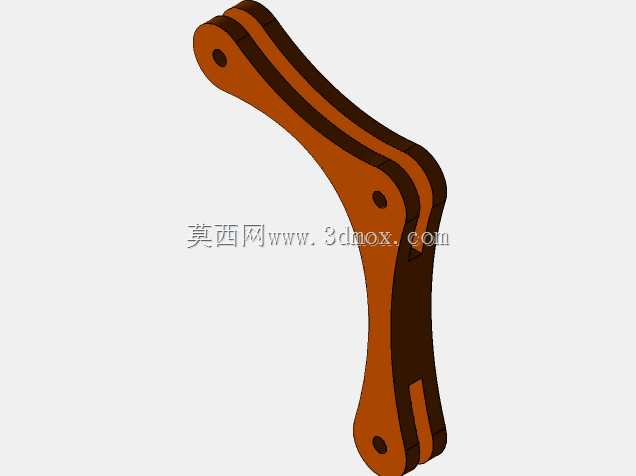

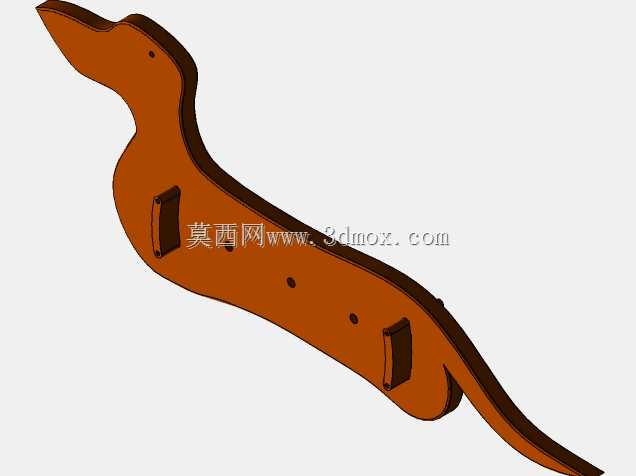

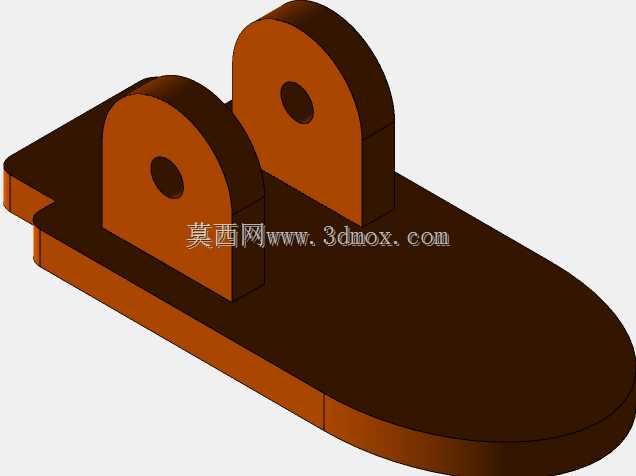

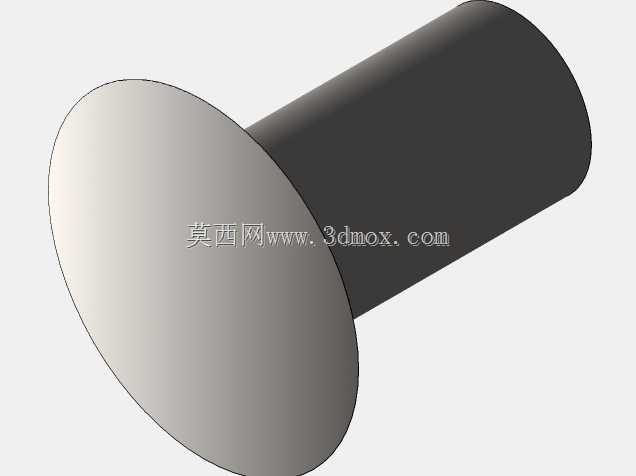

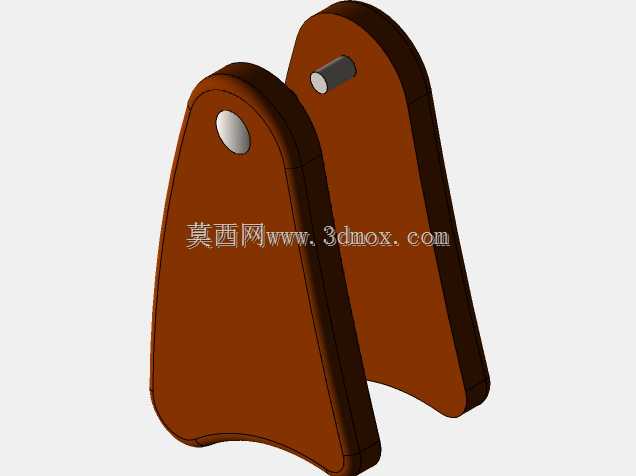

　　铰接点的销轴孔位统一采用标准直径规格，可直接选用标准圆柱销作为铰接件，降低零件制备与组装的难度。从安装边界与尺寸控制来看，整体结构的长宽高比例严格匹配真实腊肠犬的体态比例，站立状态下的整体高度控制在成年男性手掌可完全托举的范围，长度适配常规桌面陈设的空间占用要求，不会占用过多桌面面积；底部的四个足端做了平面加宽处理，静态放置时可保持稳定直立状态，不需要额外的支撑底座，运动过程中足端的运动轨迹经过优化，着地阶段保持近似水平的移动轨迹，不会出现上下窜动导致的整体颠簸问题，保证动态运行时的整体稳定性。结构设计过程中，对每一组连杆的长度比做了多轮迭代调整，最初的方案中腿部杆件运动幅度过大，运行时容易出现重心偏移倾倒的问题，

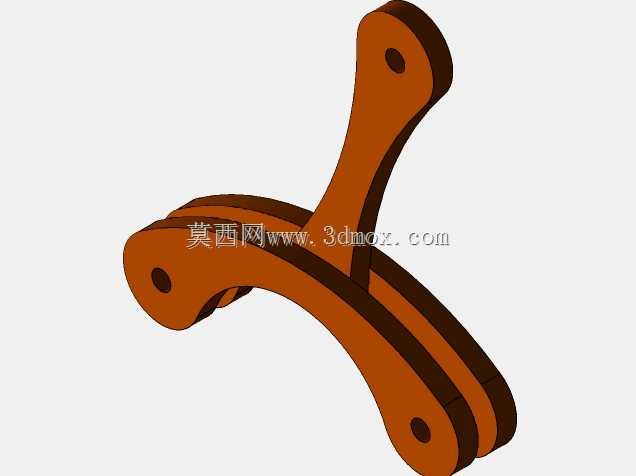

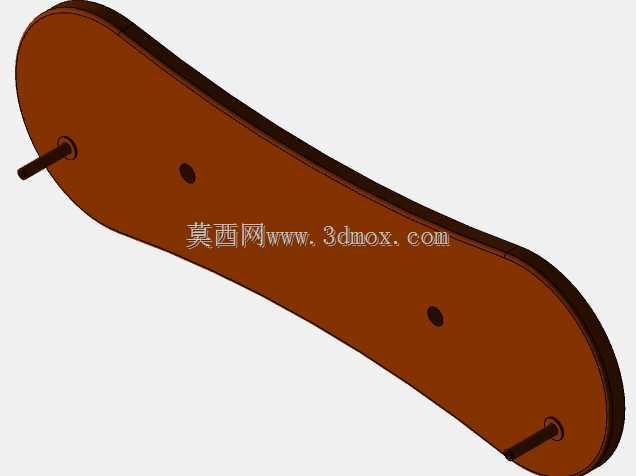

　　后续通过缩短腿部摇杆的有效长度、调整躯干固定杆的铰接点位置，将整体重心始终控制在四个足端的支撑多边形范围内，即使在连续运动过程中也不会出现侧翻风险；所有铰接点的位置都做了沉台设计，销轴安装后两端不会突出杆件表面，既避免了销轴剐蹭周边杆件，也让整体外观更加整洁流畅，没有突出的连接件破坏仿生造型的整体感。针对不同的应用场景，该结构还预留了拓展接口，若作为教育教具使用，可在各铰接点位置加装角度刻度盘，方便学习者记录不同驱动角度下各杆件的位置参数，验证连杆机构的运动学计算公式；若作为拼装玩具使用，可在杆件表面预留装饰嵌槽，方便使用者粘贴装饰件或者进行涂装定制，满足个性化的外观改造需求。整个结构没有采用复杂的曲面造型，所有零件均为等厚的平板类零件，加工时板材利用率可达百分之八十五以上，大幅降低了批量生产时的材料损耗，组装过程仅需要卡簧或者胶水固定销轴两端，不需要复杂的装配工装，普通使用者参照装配说明即可在半小时内完成整机组装，调试过程也仅需要检查各铰接点的转动灵活性，适当调整销轴的锁紧力度即可保证运行顺畅，不会出现组装后无法运动的问题。
