木质滚珠迷宫益智玩具结构设计

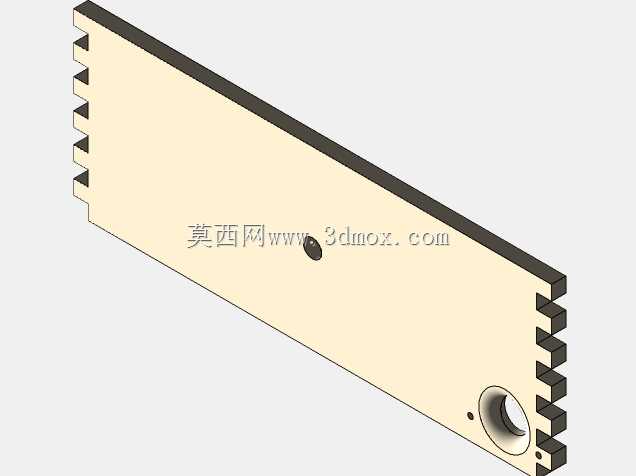

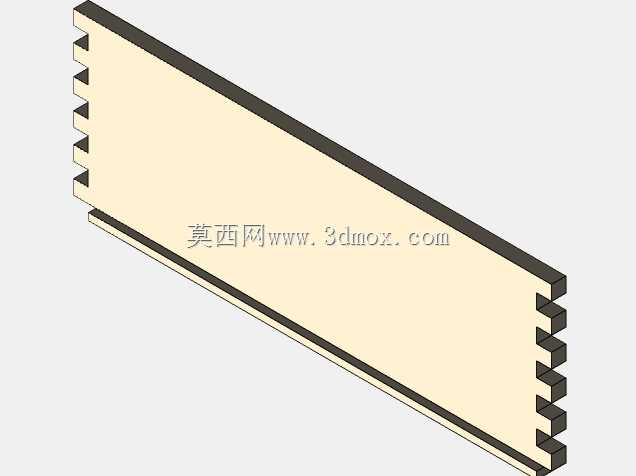

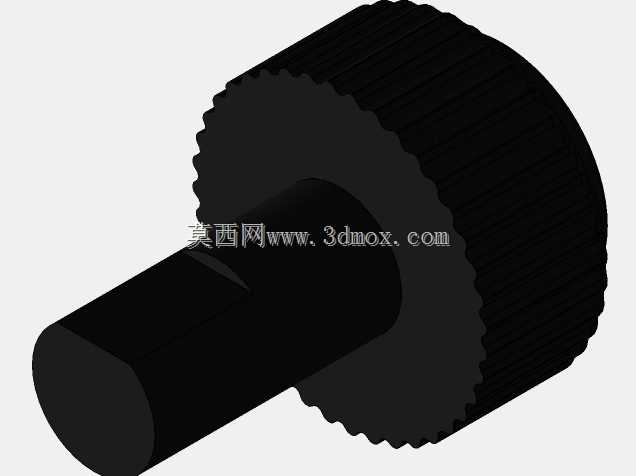

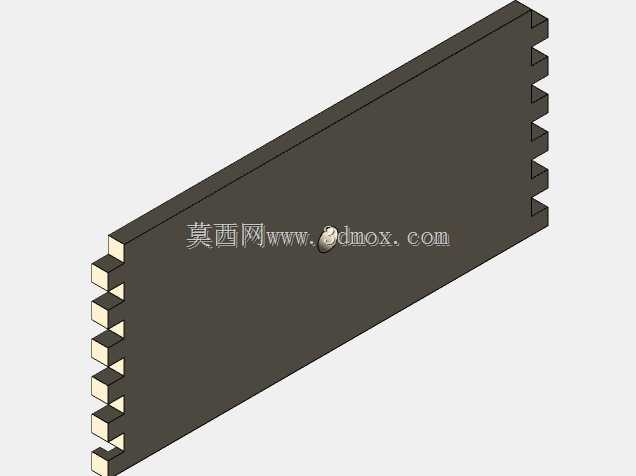

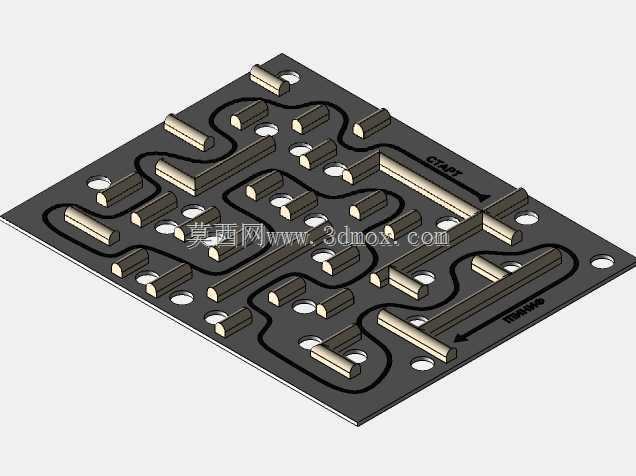

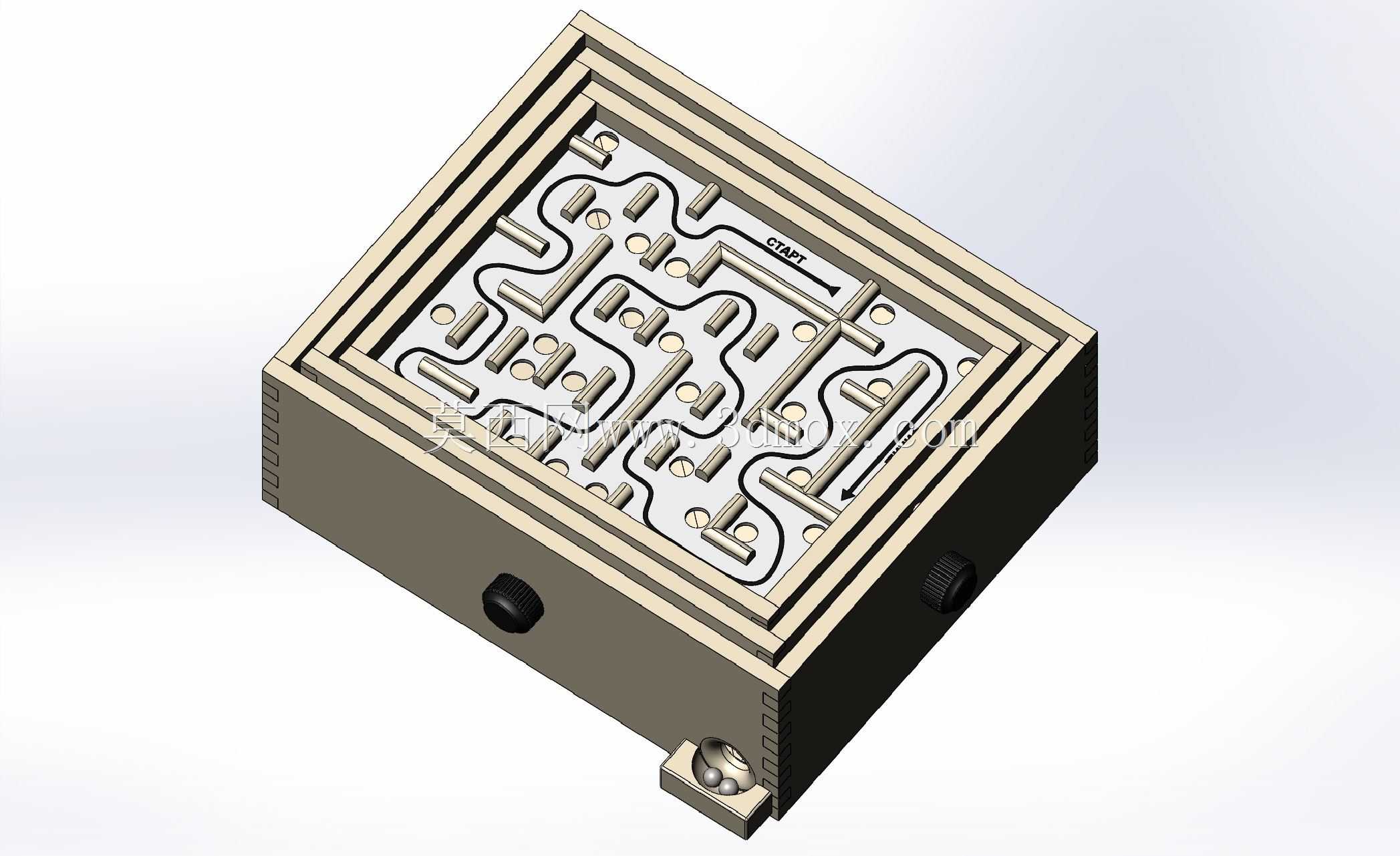

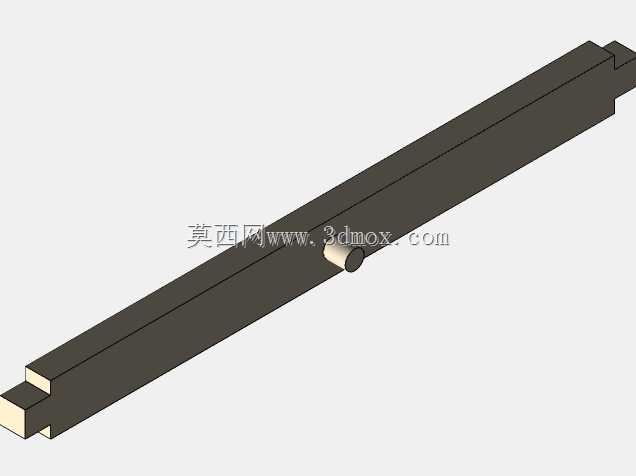

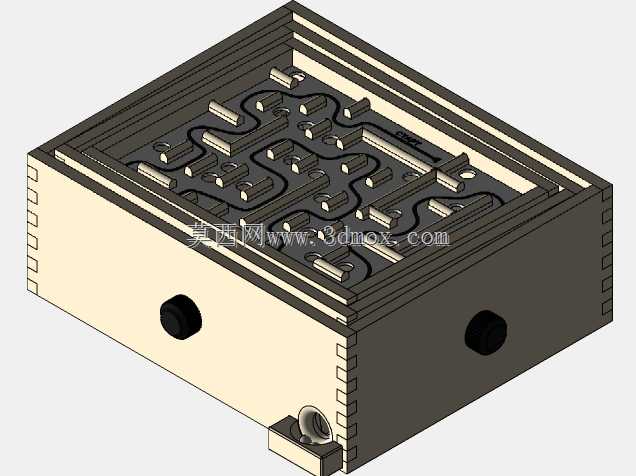

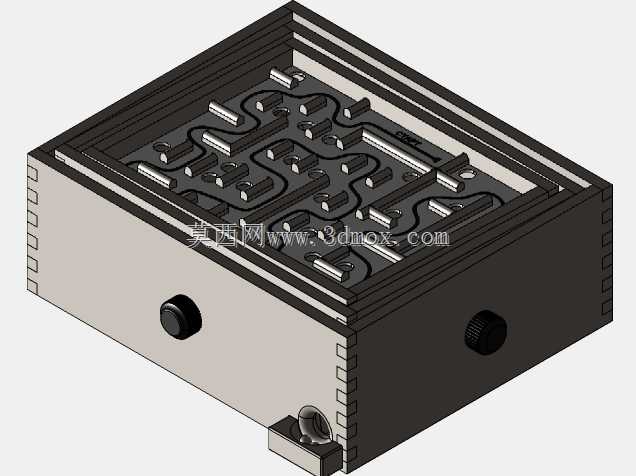

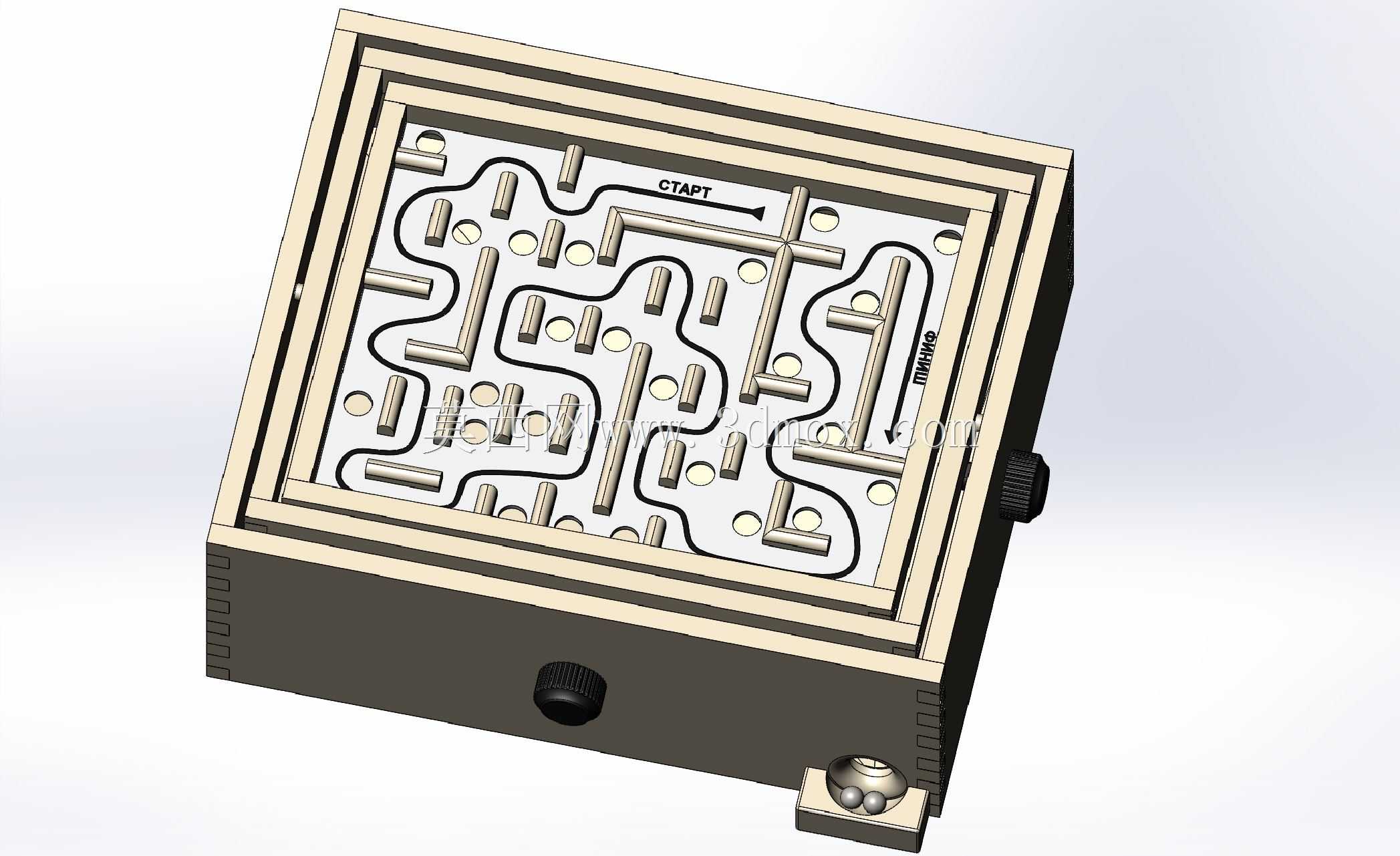

　　这款滚珠迷宫装置的设计核心围绕手眼协调训练与平衡操控逻辑展开，整体采用方正盒式结构，外层为多层叠压的木质边框，边框做阶梯式内凹设计，既形成迷宫盘面的防护围挡，也为侧边调节旋钮预留了安装空间。迷宫盘面采用浅色平板基材，表面蚀刻连续弯折的导向槽道，槽道宽度与钢珠直径保持0.2mm的间隙配合，确保钢珠滚动时无卡滞同时不会轻易脱出槽道；盘面均匀分布圆形定位凹孔，作为路径节点与障碍标识，同时在槽道起止位置标注清晰的导向标识，引导操控者完成全程路径挑战。装置底部设置两个正交布置的调节旋钮，分别对应盘面X轴与Y轴的倾角调节，旋钮通过内部齿轮传动结构连接迷宫盘面的支撑转轴，转动旋钮时可带动盘面产生双向倾斜，依靠重力驱动钢珠沿槽道移动，

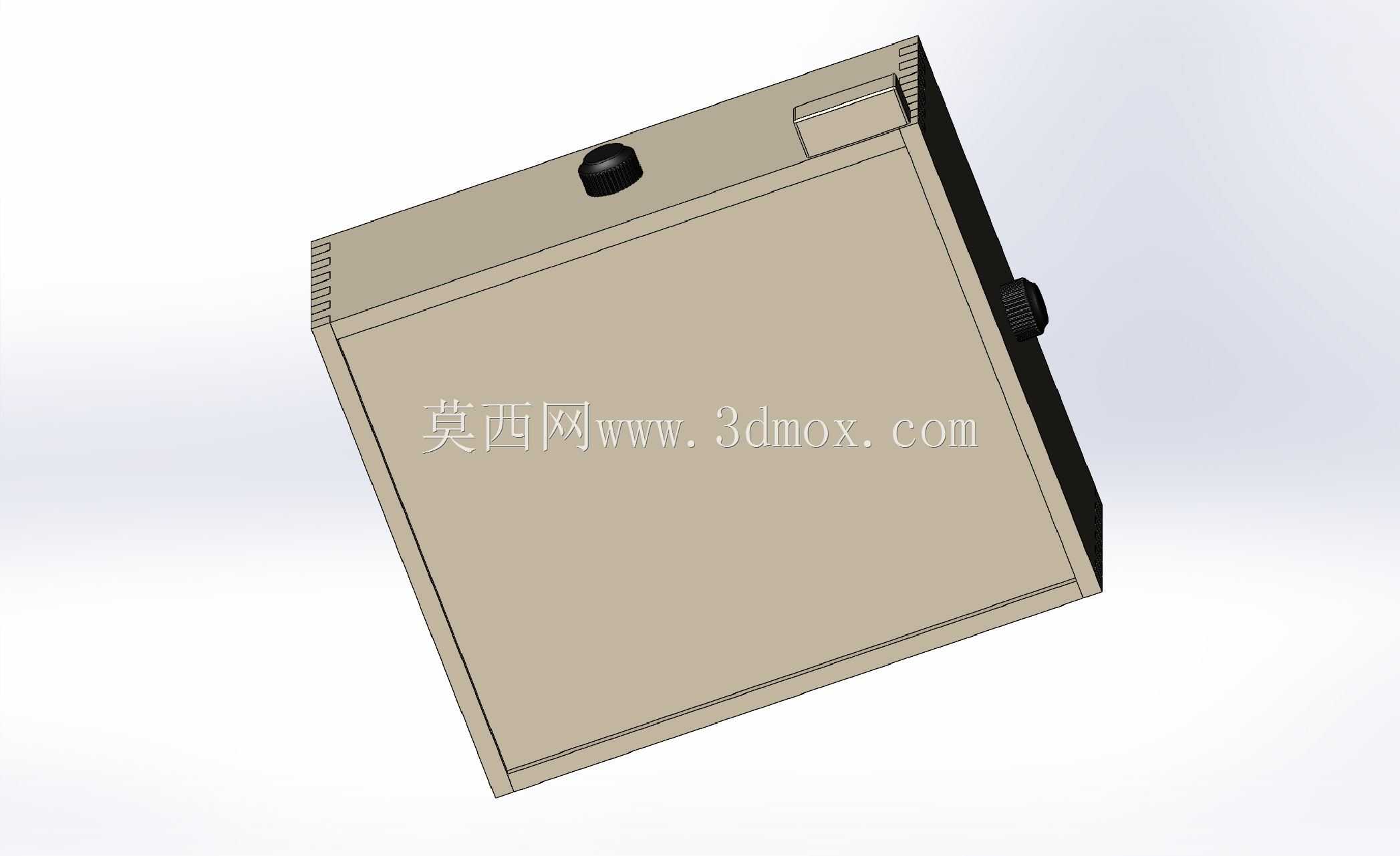

　　旋钮阻尼经过调校，转动时阻力均匀，不会出现盘面自行偏移的问题。装置底部边角设置防滑垫脚，放置在桌面时可避免整体滑动，侧边预留钢珠收纳槽，闲置时可将钢珠存放其中防止遗失。从应用场景来看，这类装置既可以作为儿童专注力训练的教具，通过操控钢珠走迷宫锻炼手部精细动作与空间判断能力，也可作为成人桌面解压玩具，在工作间隙通过操控游戏缓解注意力疲劳；在教具开发领域，该结构可拓展为多难度层级的系列产品，通过更换不同槽道布局的迷宫盘面，适配不同年龄段的使用需求。设计过程中重点考量了操作容错性，槽道转角处均做圆角过渡，避免钢珠在转角处卡死，边框高度高出盘面8mm，即使操控幅度过大导致钢珠脱出槽道，也不会掉落到装置外部；盘面与边框采用可拆卸连接结构，

　　可通过更换盘面实现不同迷宫路径的切换，提升产品的复用性。整体外形尺寸控制在150mm见方的范围内，厚度约60mm，占用桌面空间小，适合放置在书桌、办公桌等平面使用，边角均做倒圆角处理，避免尖锐棱角造成磕碰，符合玩具类产品的安全设计要求。结构建模过程中对传动部分做了运动仿真验证，确认旋钮转动全行程内盘面倾角范围在正负15度之间，该倾角范围下钢珠滚动速度适中，既不会因倾角过小导致钢珠无法移动，也不会因倾角过大导致钢珠滚动过快难以控制；同时对木质边框的叠层结构做了装配公差匹配，每层边框的连接位预留0.1mm的胶装间隙，确保组装后整体结构稳固无松动。
