落地支架式球形悬挂休闲吊椅结构设计

　　这款落地式悬挂吊椅的三维结构设计，核心围绕室内休闲场景的落地使用需求展开，区别于传统需要顶部锚固的吊椅产品，整套结构自带独立落地支撑体系，无需对建筑顶面、墙面做额外锚固施工，可直接放置在客厅、阳台、休闲会所、民宿公共区域等平整硬质地面上使用，适配多种商用与民用休闲场景。从结构组成来看，整套产品分为落地底座、弧形支撑弯杆、悬挂吊链、球形座舱、内部软垫五个核心部分，各部分的结构参数都经过受力合理性校核。落地底座采用圆形配重式结构，整体为实心金属材质，直径控制在450mm左右，底座底部预留有防滑橡胶垫的安装槽位，安装后底座与地面的接触摩擦力可抵消人员入座时产生的侧向倾覆力矩，即使座舱内人员重心偏向一侧，整套支撑结构也不会出现侧翻风险，

　　底座与上方支撑弯杆的连接位置采用锥形过渡结构，既优化了应力传导路径，避免连接位置出现应力集中断裂的问题，也让整体线条更流畅。弧形支撑弯杆采用大曲率弯管工艺加工，管材选用壁厚2.5mm的圆形金属管材，从底座位置向上延伸后自然向外侧弯曲，末端的悬挂点垂直投影落在底座圆形范围的中心区域，保证整体受力始终沿垂直方向传导，弯管的弯曲半径经过反复调整，既保证悬挂后的座舱有足够的前后摆动空间，不会与支撑弯杆发生碰撞干涉，也不会因为弯管外伸量过大导致支撑结构受力失衡。悬挂连接部分采用金属链条搭配万向吊环的结构，区别于刚性连接，链条结构可以允许座舱在一定范围内做小幅度的前后、左右摆动，同时万向吊环可以避免链条在摆动过程中出现扭转打结的问题，

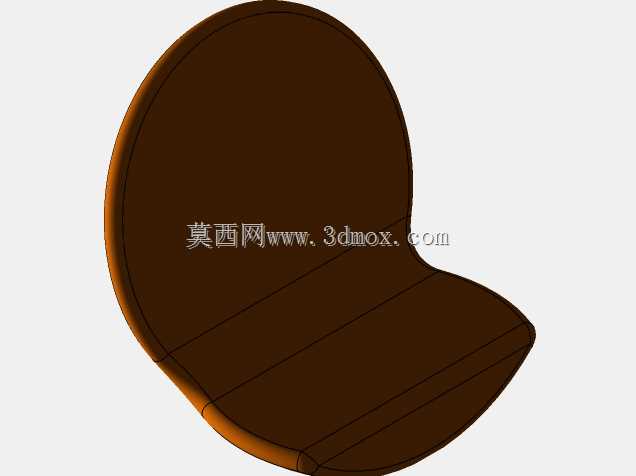

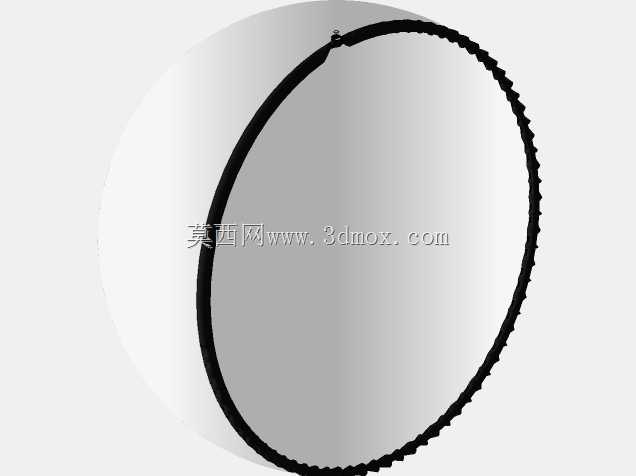

　　链条的单环承载力经过校核，完全满足常规使用场景下的载荷要求，连接位置都做了圆角打磨处理，避免使用过程中剐蹭衣物或者划伤使用者。球形座舱为半包围式蛋形结构，整体轮廓为正圆形切去后侧1/5的开口，方便人员进出，座舱壳体采用硬质复合材质成型，壳体厚度均匀，内侧预留有软垫的安装卡槽，壳体外侧做光滑哑光处理，半包围的结构可以给使用者提供足够的包裹感，同时不会完全遮挡视线，兼顾私密性与空间通透感。座舱内部的软垫按照人体坐姿的曲面做分型设计，分为靠背、座面两个部分，软垫内部填充高回弹柔性材料，外部包覆耐磨织物面料，安装后与座舱内壁完全贴合，入座时的压力可以均匀分布在腰背部与大腿位置，长时间坐靠也不会出现局部压痕明显的问题。在安装边界方面，整套结构安装完成后的总高度控制在1900mm左右，横向最大外伸尺寸为850mm，放置时只需要预留直径1000mm的圆形平整地面空间即可，不需要额外的固定连接件，移动时只需要抬起底座就可以整体移位，适配不同的场地布置需求。设计过程中重点校核了几个关键位置的受力：一是底座与弯杆的焊接连接位置，通过增加三角加强筋的方式提升连接强度，避免长期受交变载荷出现焊缝开裂；二是吊链与弯杆末端的连接吊点，采用加厚吊耳搭配穿销的固定方式，保证吊点的抗疲劳强度；三是座舱壳体的开口边缘位置，通过做卷边加强处理，提升壳体的整体刚性，避免人员进出时按压边缘导致壳体变形。从实际使用的角度出发，这款吊椅的摆动幅度控制在前后各15度的范围内，

　　既保留了吊椅特有的轻晃休闲体验，也不会因为摆动幅度过大导致使用者产生眩晕感，同时摆动范围内没有任何突出的结构件，不会在摆动过程中出现磕碰问题。整套结构的所有金属部件表面都做了防锈喷涂处理，即使放置在半开放的阳台区域，也不会因为环境湿度大出现表面锈蚀掉漆的问题，织物软垫采用可拆式固定结构，后期可以直接拆卸面料进行清洁维护，降低日常使用的打理成本。在建模过程中，所有配合面都预留了合理的安装公差，金属弯管与底座的配合位置预留了焊接坡口，吊链的每个链环都做了可活动的装配约束，能够真实模拟实际使用时的摆动状态，座舱与软垫的配合面完全贴合，没有出现干涉或者间隙过大的问题，整体结构的装配逻辑完全符合实际生产的加工工艺要求，不需要做额外的结构调整就可以直接用于生产开模的参考。
