螺旋式整流二极管结构三维设计

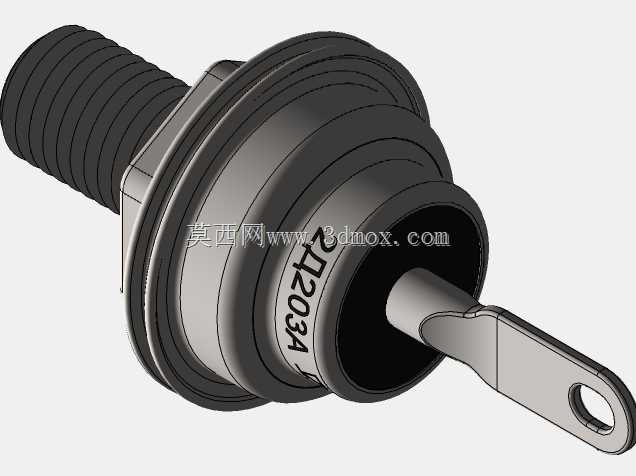

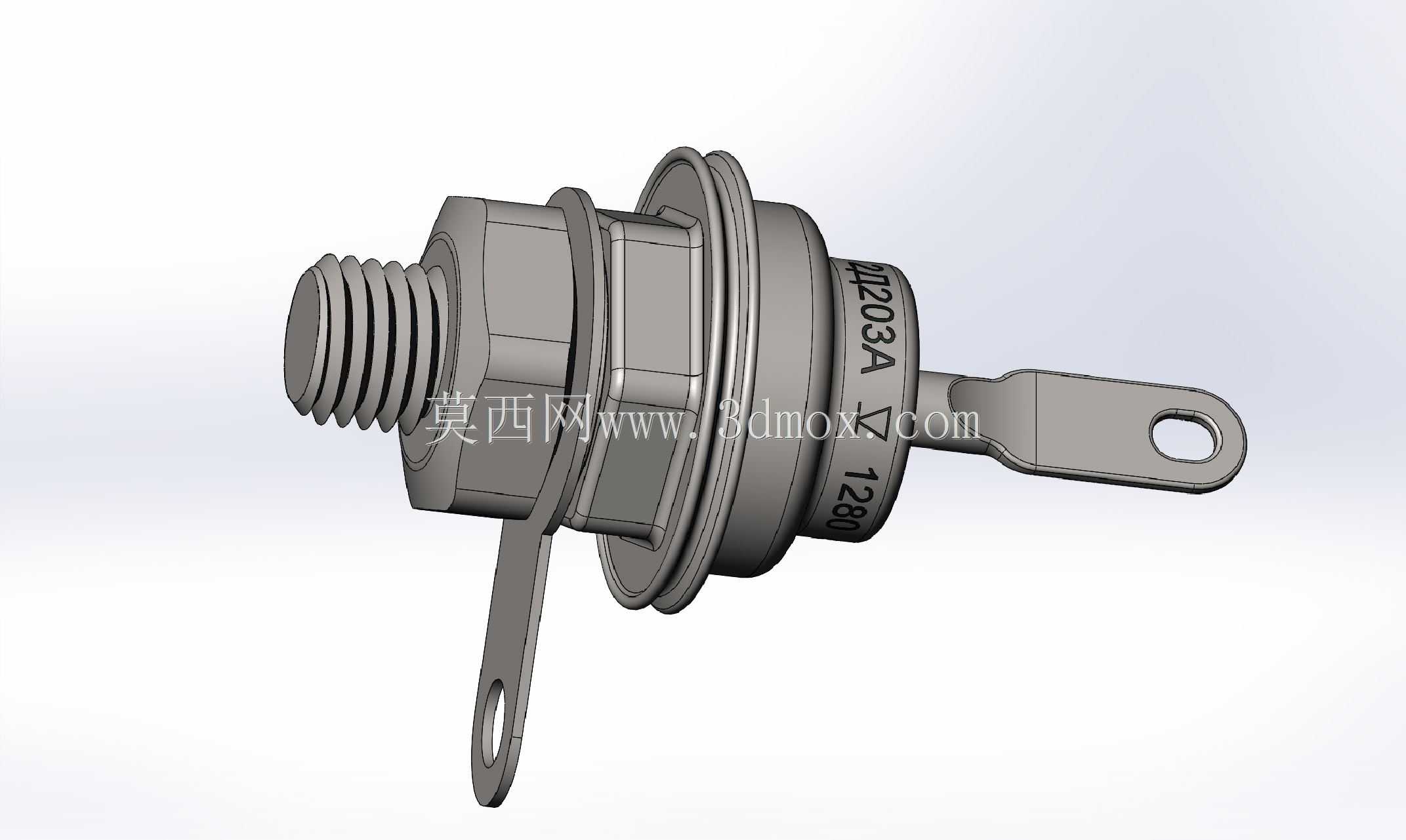

　　这款螺旋式整流二极管的三维结构设计，完全贴合工业电力整流场景的实际装配需求，在做结构建模时首先考虑的是工业现场的安装工况——这类器件多用于工频整流电路、直流电源模块、大功率充电设备以及通讯基站的供电整流单元，实际运行中需要承载持续的大电流通过，因此结构设计上优先保障散热路径的顺畅与安装固定的可靠性。从外形结构来看，器件一端采用标准外螺纹接线柱设计，建模时严格匹配通用电力器件的安装螺纹规格，螺纹段长度预留了足够的安装余量，可适配不同厚度的安装散热基板，装配时通过六角螺母锁紧即可将器件本体紧密压合在散热面，降低接触热阻，这部分的建模细节还原了螺纹收尾的退刀槽结构，避免实际装配时螺母无法锁紧到位的问题。

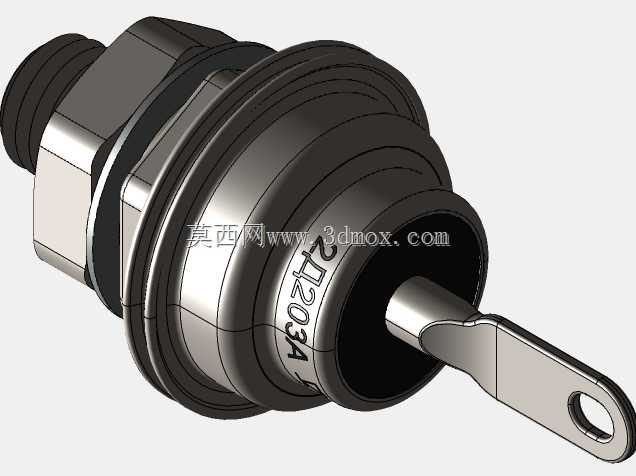

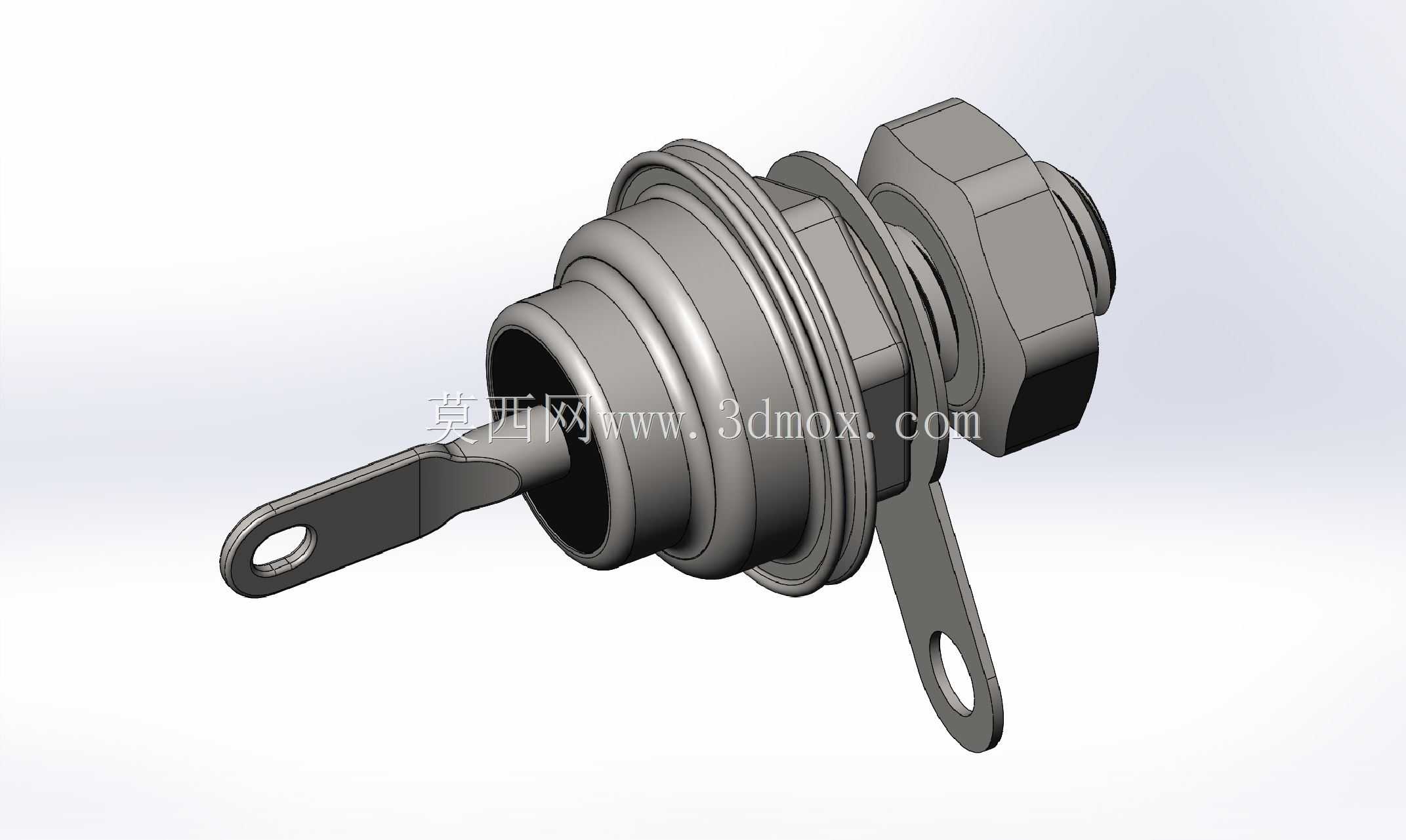

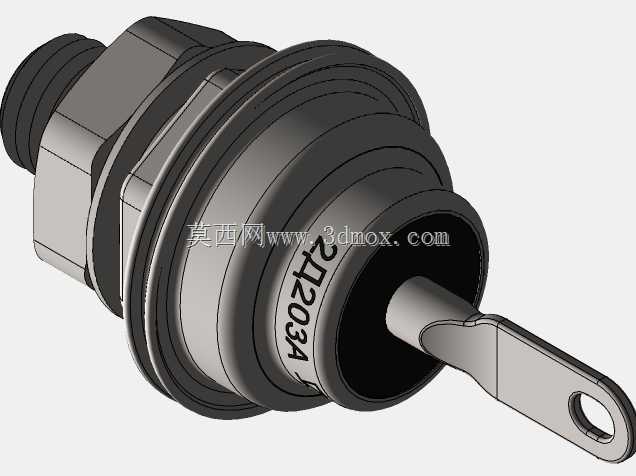

　　器件中部的法兰盘结构是核心的散热与定位基准，建模时做了等厚度的圆盘结构设计，法兰边缘做了微小的倒角处理，既避免安装时割伤操作人员，也能在压装时保证与散热片表面的贴合度，法兰与本体之间的密封胶圈槽也做了精准还原，可适配常规规格的耐高温密封胶圈，防止工业环境中的粉尘、水汽侵入器件内部影响绝缘性能。器件的两个引脚分别对应阳极与阴极，除了螺纹端的主接线极，另一侧的扁平引脚做了标准的接线孔设计，孔径匹配通用电力接线端子的螺丝规格，引脚与本体的连接部位做了圆弧过渡结构，避免大电流工况下的电流集中效应，同时也提升了引脚的抗弯折强度，防止装配接线时引脚从本体根部断裂。建模过程中对器件表面的标识区域做了平面预留，可用于印刷器件的额定电流、

　　反向耐压等核心参数标识，符合工业电子元件的标识规范。从安装边界来看，整个器件的径向最大尺寸为法兰盘外径，轴向尺寸从螺纹端面到引脚末端的总长度控制在常规整流器件的安装空间范围内，可适配标准的整流桥堆安装支架、散热片开孔尺寸，不需要额外定制安装配件即可直接替换同规格的传统整流二极管。结构设计时还考虑了器件的爬电距离，两个电极之间的绝缘壳体长度满足低压电力设备的绝缘安全要求，壳体表面的多道环形凹槽结构既增加了壳体的机械强度，也拉长了电极之间的表面爬电路径，提升潮湿工况下的绝缘可靠性。在细节处理上，螺纹端的六角螺头尺寸匹配标准扳手的开口规格，方便现场安装时施加锁紧扭矩，不会出现扳手打滑的问题；

　　引脚的扁平段厚度与宽度匹配常规冷压端子的压接范围，不需要额外加工引脚即可完成接线作业。整个模型的结构还原度覆盖了从装配到实际运行的所有关键结构特征，没有冗余的装饰性结构，所有外形尺寸都对应工业量产器件的实际公差范围，可直接用于电力设备的结构装配干涉检查、散热仿真模拟的模型导入，也能作为电子电路实训教学的演示模型，帮助从业者理解螺旋式整流二极管的内部结构与外部装配逻辑。
