110毫米径流式散热风扇叶轮结构设计

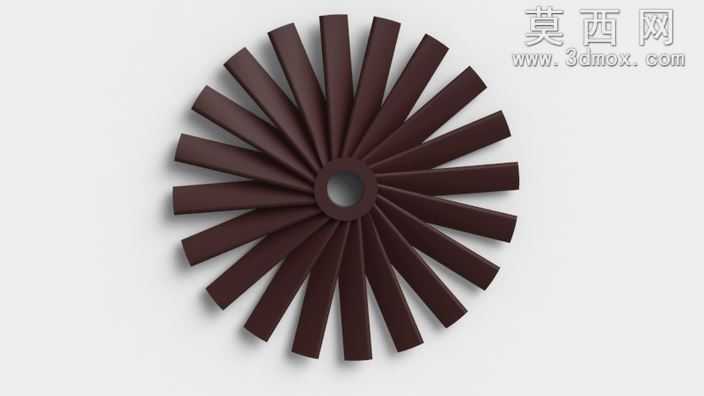

本作品为直径110毫米的径流式散热风扇叶轮三维模型，采用SolidWorks完成全参数化建模，建模过程以中心轮毂为基准定位，首先绘制中心安装孔的回转截面，通过旋转凸台命令生成带中心通孔的轮毂基体，轮毂中心孔尺寸适配常规电机输出轴的安装公差，轮毂外圆与叶片根部做平滑过渡圆角处理，避免应力集中问题。叶片部分采用均匀圆周阵列的方式生成，单叶片为等厚度长条形直叶片结构，建模时先绘制单个叶片的拉伸轮廓，以轮毂中心为阵列轴，按照等角度间距完成三十余片叶片的阵列排布，每片叶片的径向长度、安装角度保持一致，保证叶轮整体的周向对称性，为后续动平衡调校预留结构基础。模型渲染阶段赋予叶片深棕色哑光硬质塑料材质，模拟尼龙加纤材质的表面质感，调整环境光与漫反射参数，还原塑料件的细腻哑光质感，无多余反光效果，清晰呈现叶片的排布规律与轮廓形态。结构设计上，该叶轮属于离心式风轮结构，叶片沿径向向外延伸，工作时随电机轴高速旋转，利用离心力将进入叶轮中心的空气沿叶片间隙向外甩出，形成定向气流实现散热功能，叶片根部与轮毂的连接位置做了加厚处理，提升高速旋转时的结构强度，避免叶片受离心力作用出现断裂变形。设计过程中优先保证叶轮的周向均匀性，所有叶片的形位公差保持一致，虽未做极致的动平衡优化，但基础结构满足常规小功率散热场景的使用需求，整体模型无多余碎面、破面问题，特征树逻辑清晰，可直接用于后续的结构修改、3D打印样件制作或者散热仿真分析，适配小型家电、电子设备的散热场景使用。
