立式奥托四冲程往复式动力装置结构

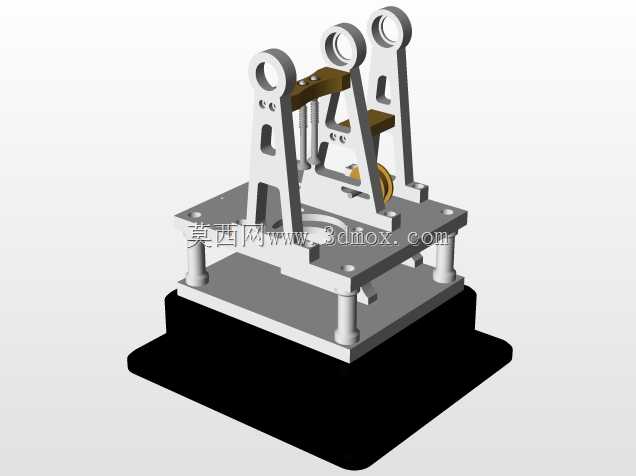

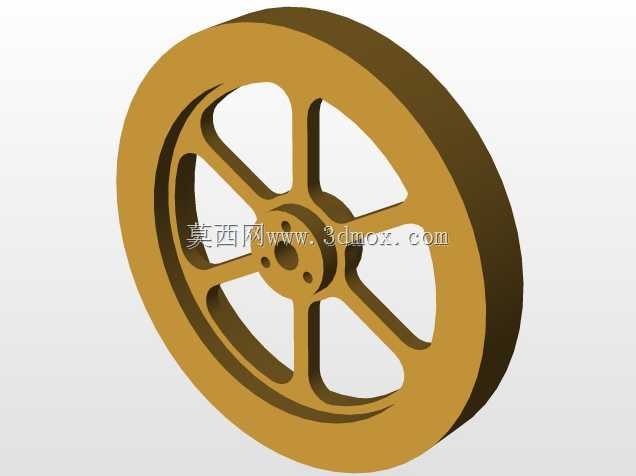

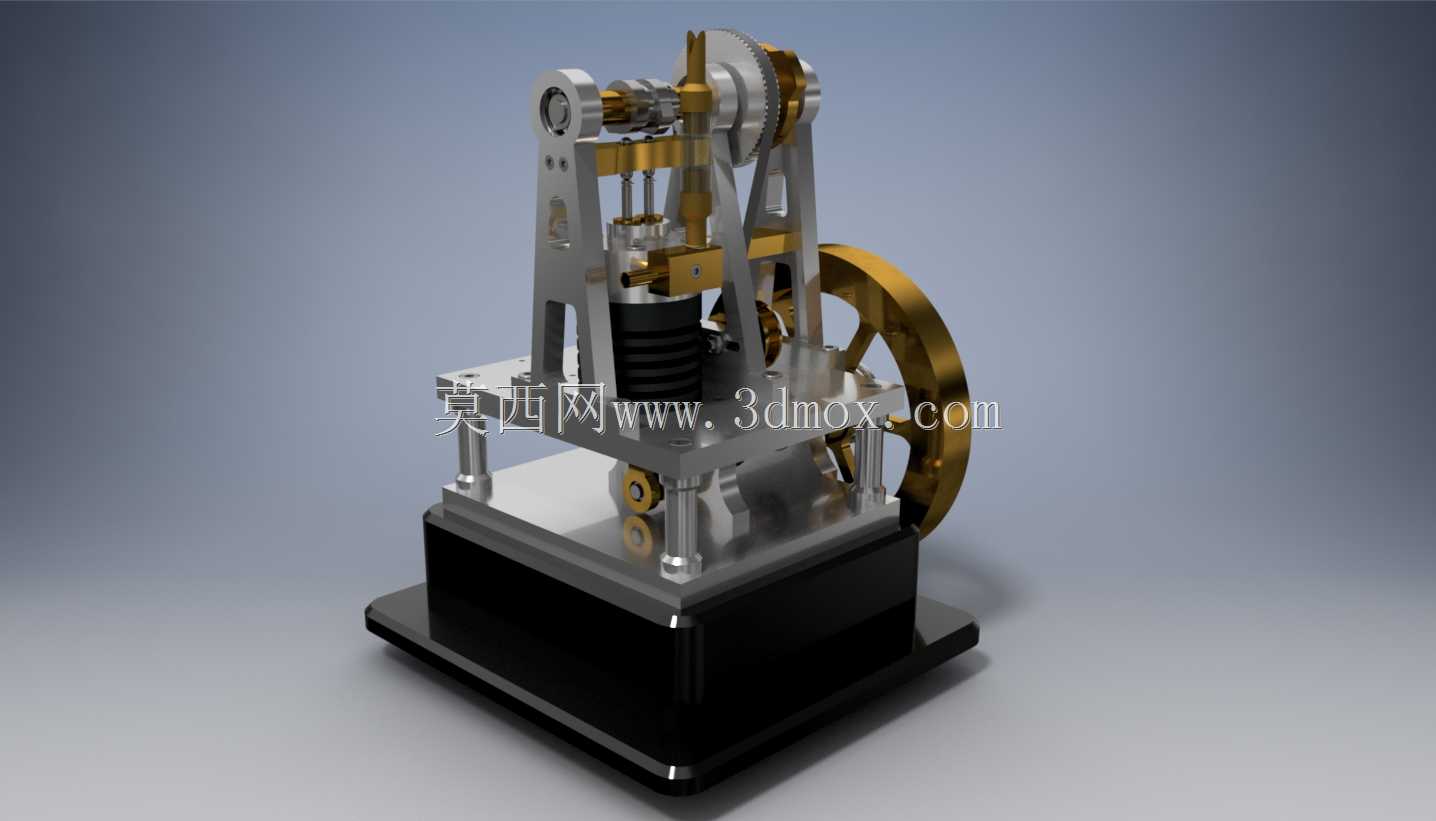

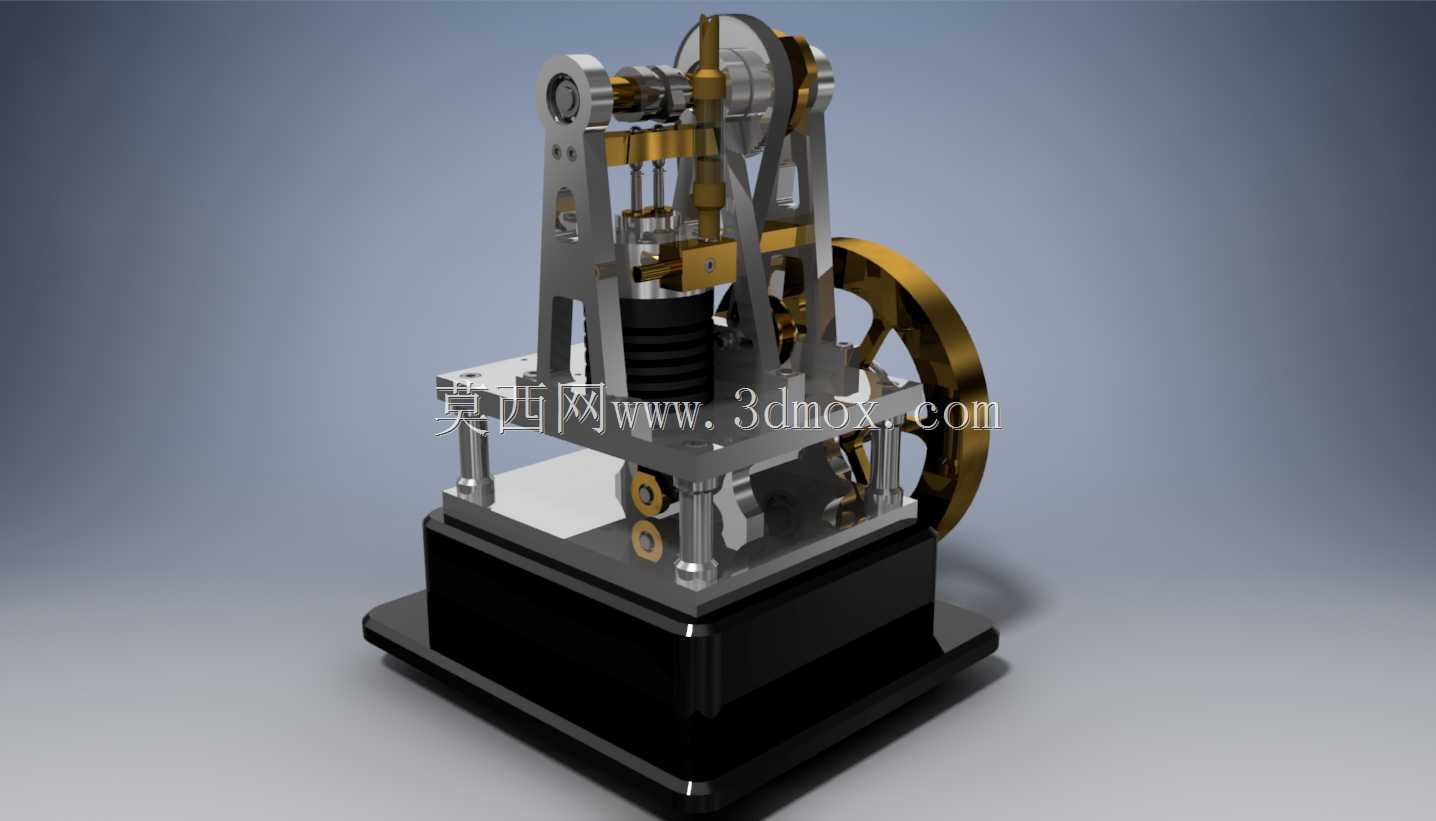

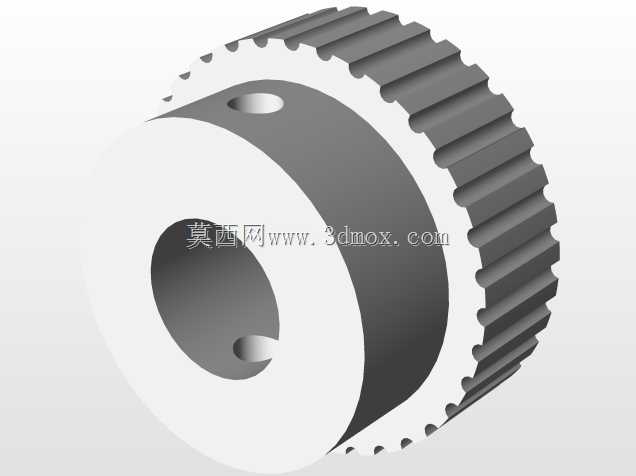

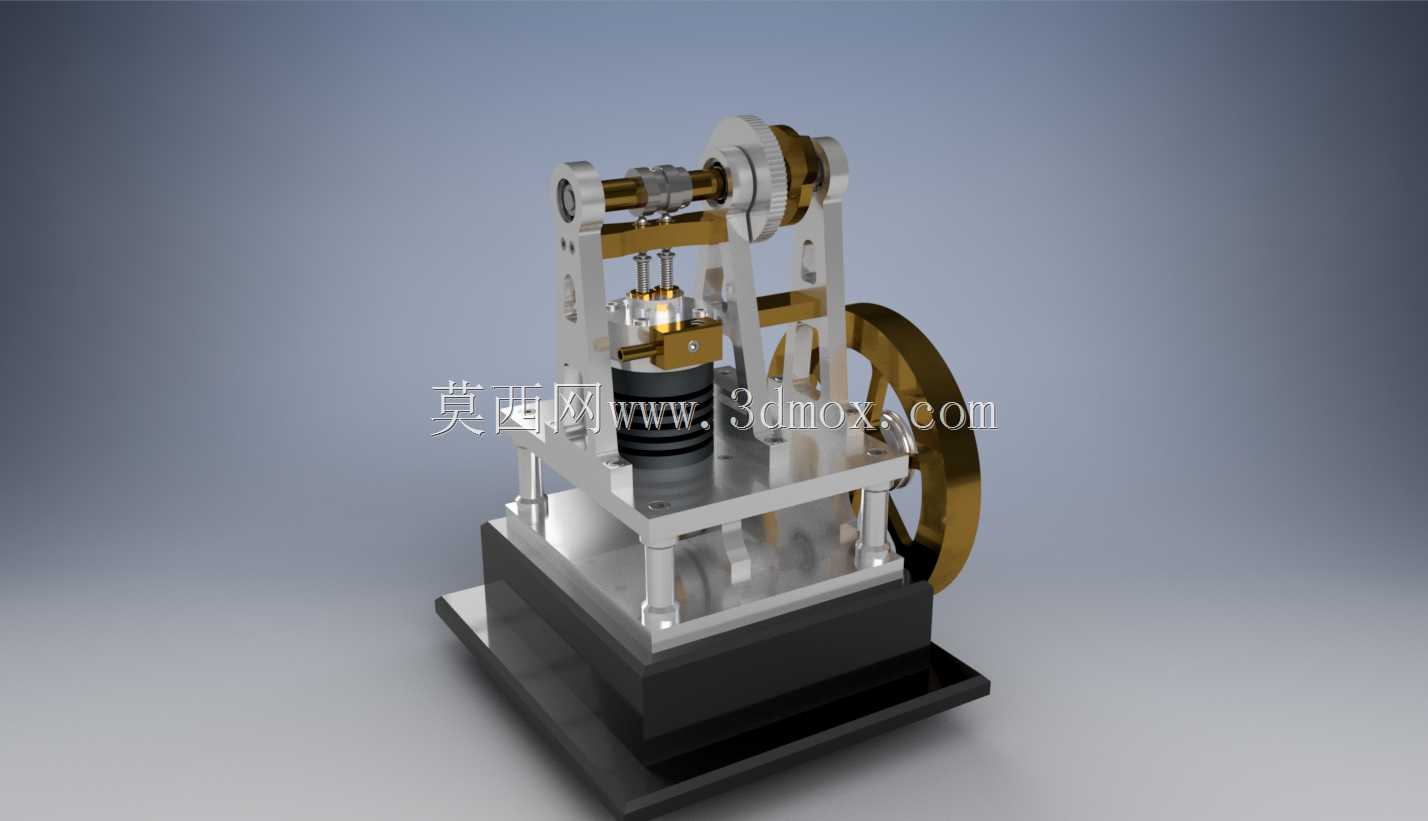

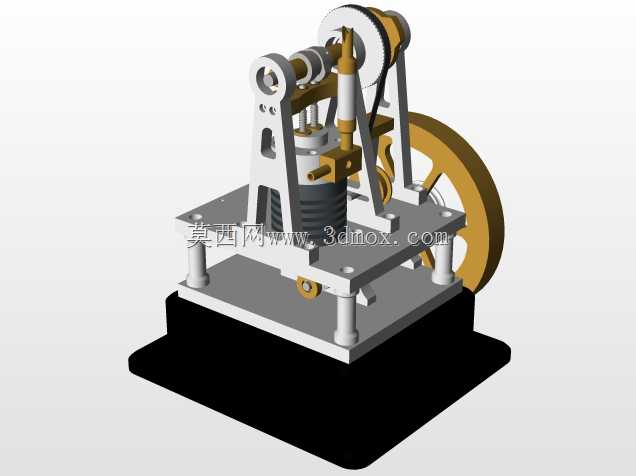

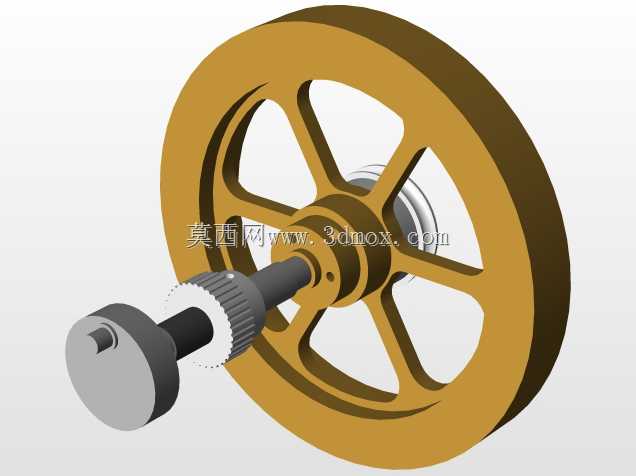

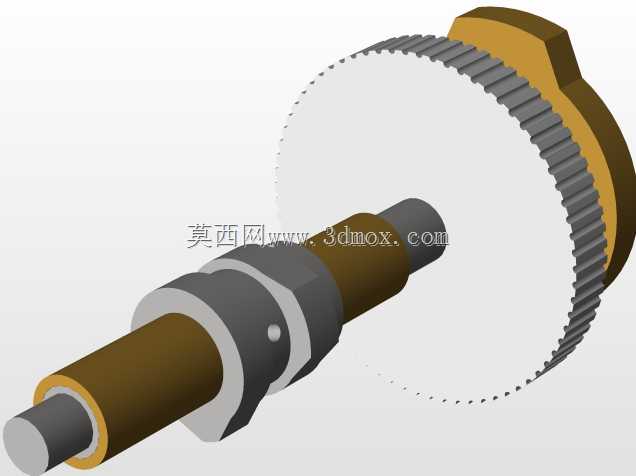

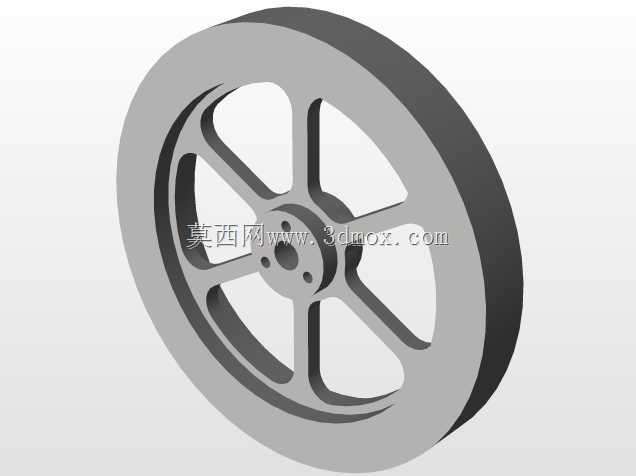

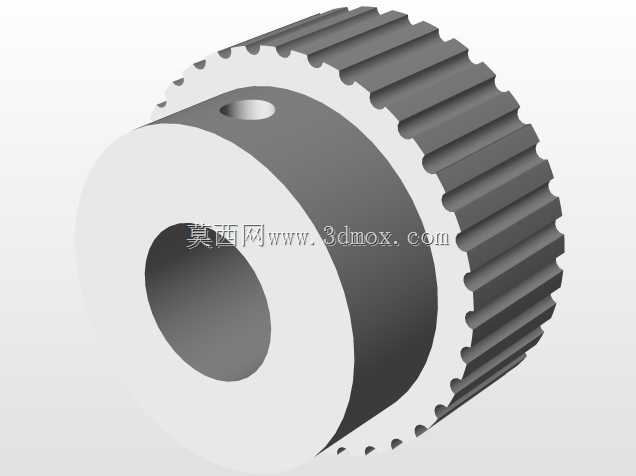

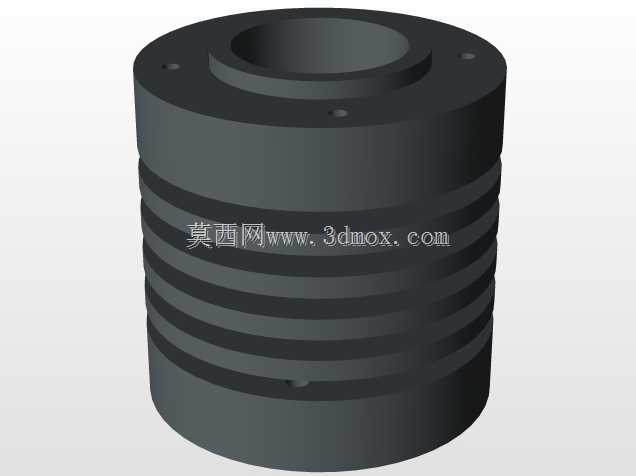

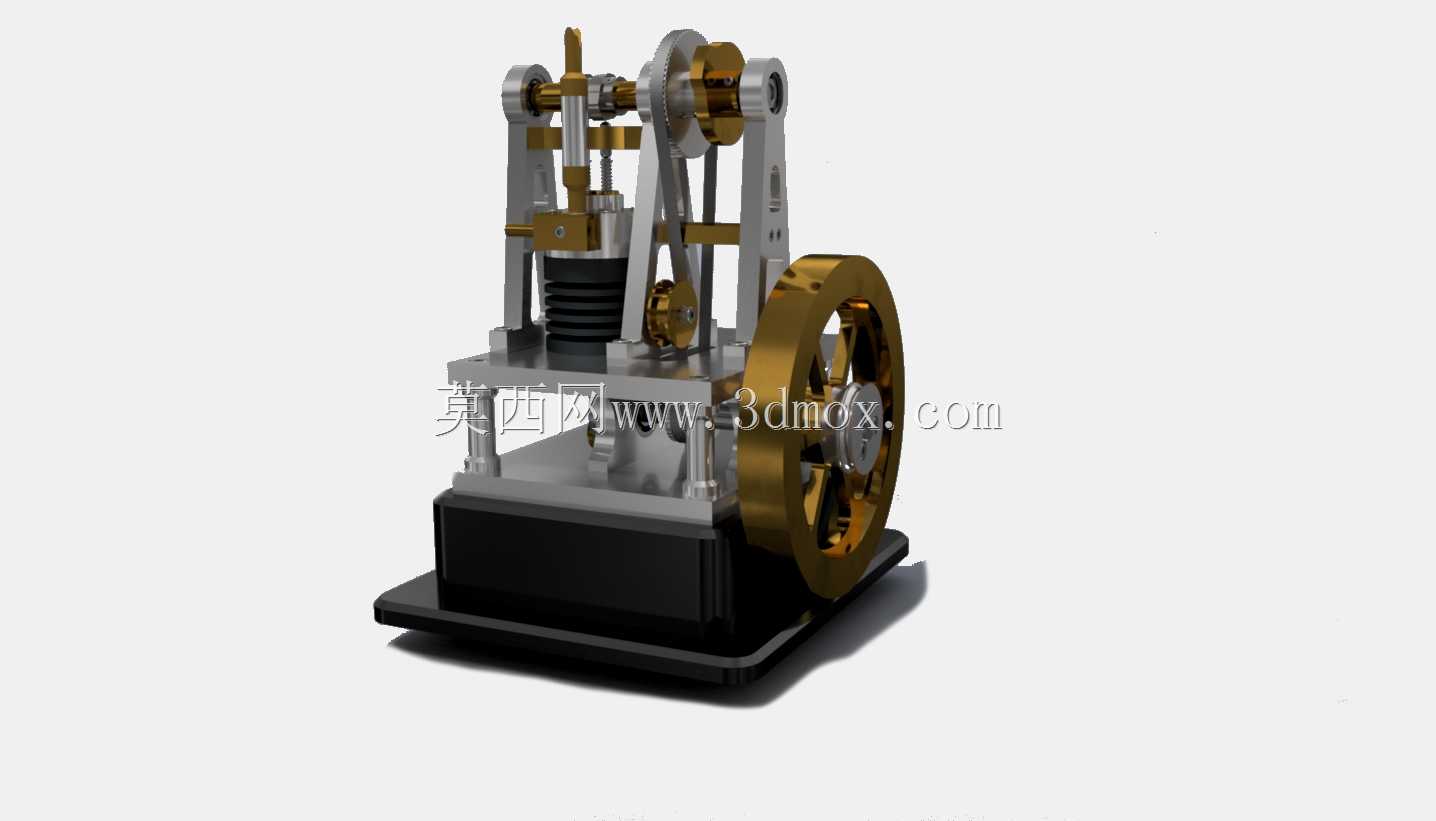

这款立式奥托四冲程动力装置，是经典往复式内燃动力的微缩还原结构，可广泛应用于教学演示、原理验证、小型动力科普场景，也能作为精密机械收藏展品，或是动力原理实验的实操载体，帮助从业者与学习者直观理解四冲程循环的完整工作逻辑。从实际用途来看，该结构完整复现了奥托循环进气、压缩、做功、排气四个核心冲程的运动传递关系，可用于职业院校机械专业的原理授课，替代平面示意图实现动态演示，让学习者清晰观察气门开闭、活塞往复、飞轮储能、曲柄连杆传动的协同动作，也可作为小型动力改装的结构参考，为微型动力设备的开发提供成熟的结构参照。在功能特性上，该装置采用立式单缸布局，侧置配气机构搭配齿轮传动的正时结构，能够精准控制进排气门的开闭时序，匹配活塞的运动位置完成四个冲程的循环；大直径黄铜材质飞轮具备足够的转动惯量，可储存做功冲程的输出能量，带动曲轴平稳越过上下止点，保证整个循环的连续运转，金属材质的机架与传动部件具备足够的结构强度，能够承受往复运动产生的交变载荷，减少运转过程中的结构形变。从设计思路来看，整体采用模块化分层设计，底部为厚重的黑色安装基座，既能够降低整机重心提升运转稳定性，也预留了充足的安装固定孔位，可直接固定在实验台架或展示台面上；中部为活塞气缸与曲柄连杆机构，采用立式同轴布局缩短传动路径，减少动力传递过程中的损耗；上部为配气与正时传动结构，通过齿轮组将曲轴的转动同步传递到气门控制端，保证正时精度，外露的传动结构既方便观察运动过程，也便于后期的调试与维护。在外形尺寸与安装边界上，整机采用方正立式布局，底座为矩形结构，横向与纵向的安装尺寸适配常规实验台的摆放空间，整机高度控制在合理范围内，顶部无外凸的尖锐结构，侧面飞轮的外边缘预留了足够的安全间隙，安装时只需保证底座水平固定，预留出飞轮转动的侧向空间即可，无需额外的复杂安装支架，适配桌面级展示与实验场景的空间要求。
