迷你WiFi航拍四轴飞行器结构设计

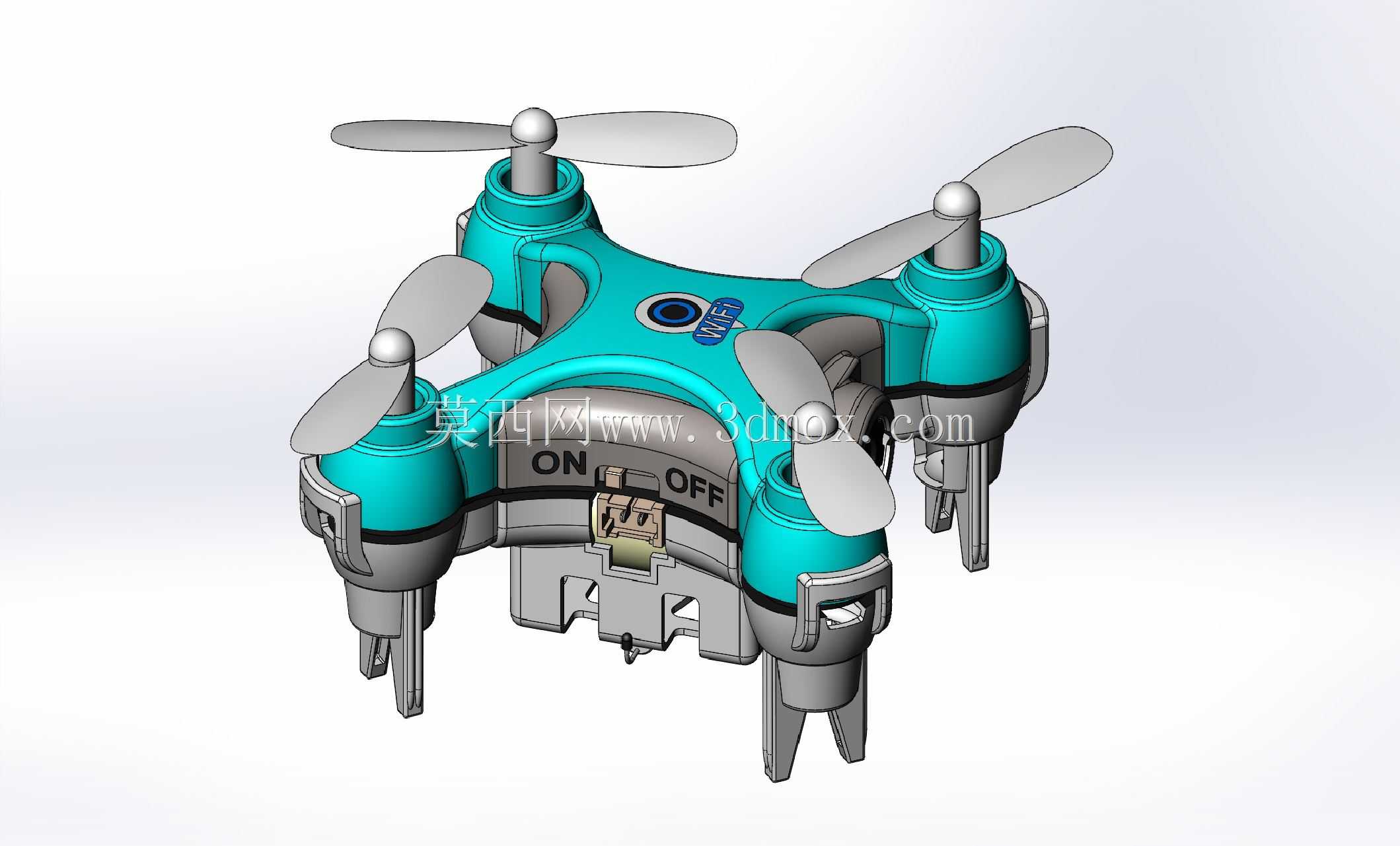

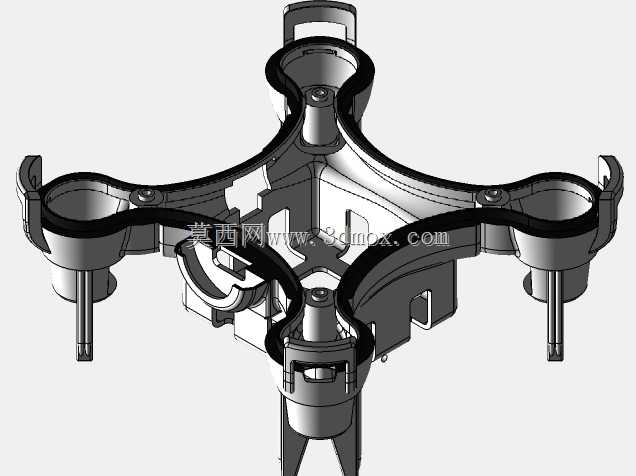

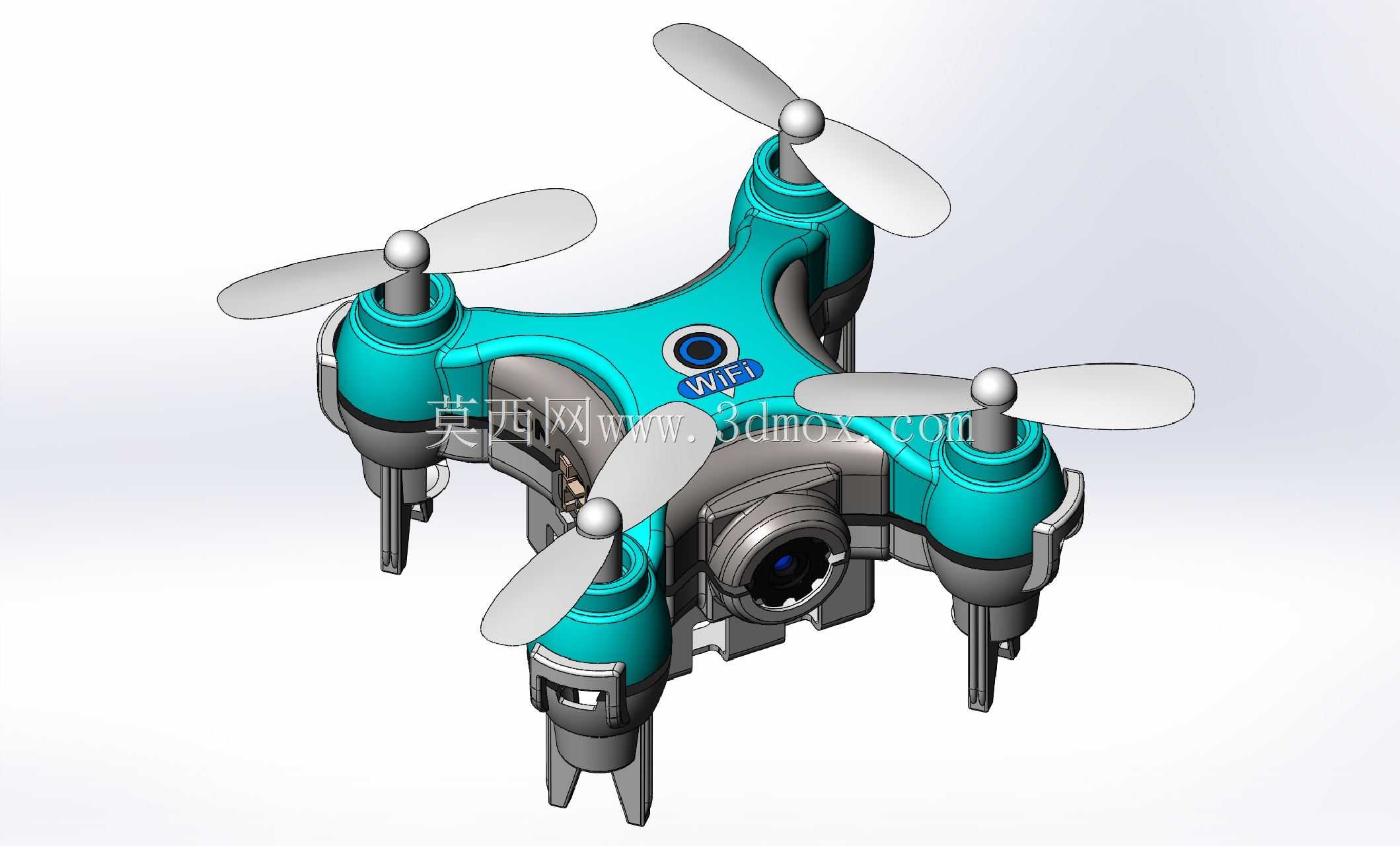

　　这款四轴飞行器的结构设计，首先围绕狭小空间内的航拍作业需求展开，日常可用于室内管线巡检、狭小仓储区域的货位核查、教学场景下的飞行原理演示，也能满足普通用户的近距趣味航拍需求，相比大尺寸航拍无人机，它能进入宽度不足三十厘米的缝隙、管道内部完成画面采集，填补了常规航拍设备的作业盲区。从功能布局来看，整机采用十字形四旋翼对称布局，四个机臂与中心机身采用一体化衔接结构，减少了分体装配带来的连接间隙，也降低了飞行过程中的结构共振风险。每个机臂末端的电机安装座预留了标准的微型电机定位孔位，安装边界严格匹配常用820空心杯电机的安装尺寸，电机座与机臂的衔接处做了加厚处理，抵消旋翼高速转动带来的持续震动，

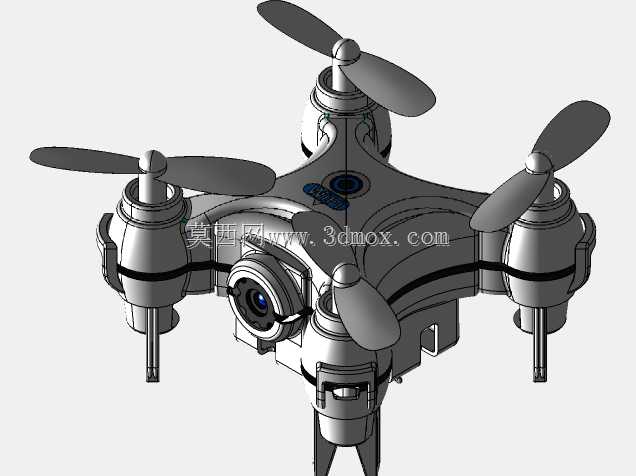

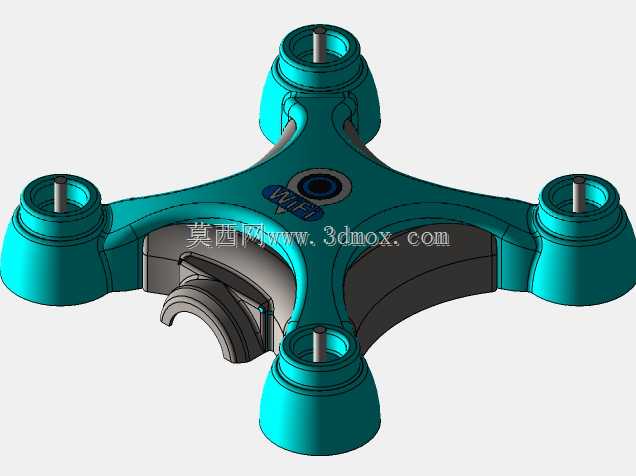

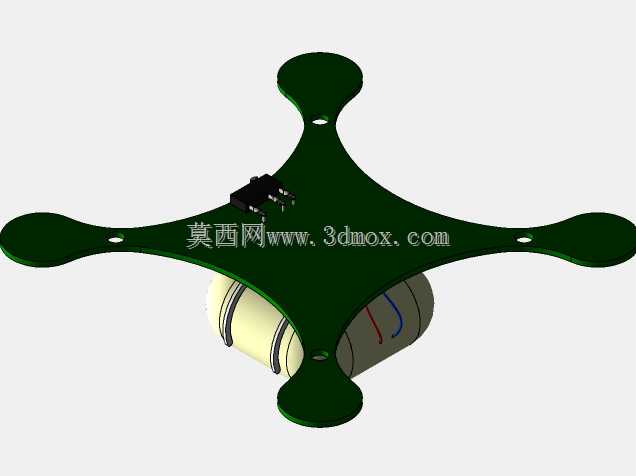

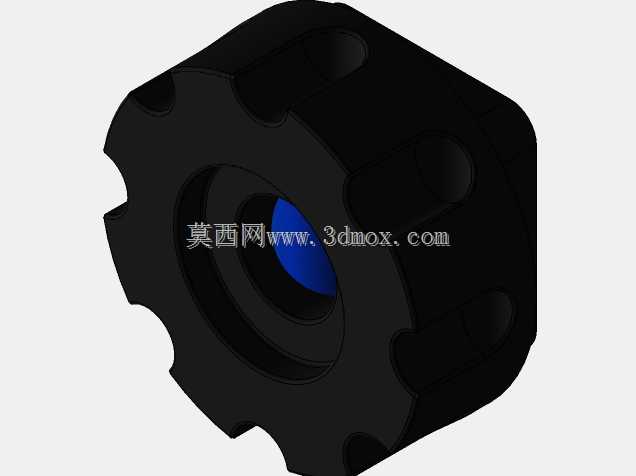

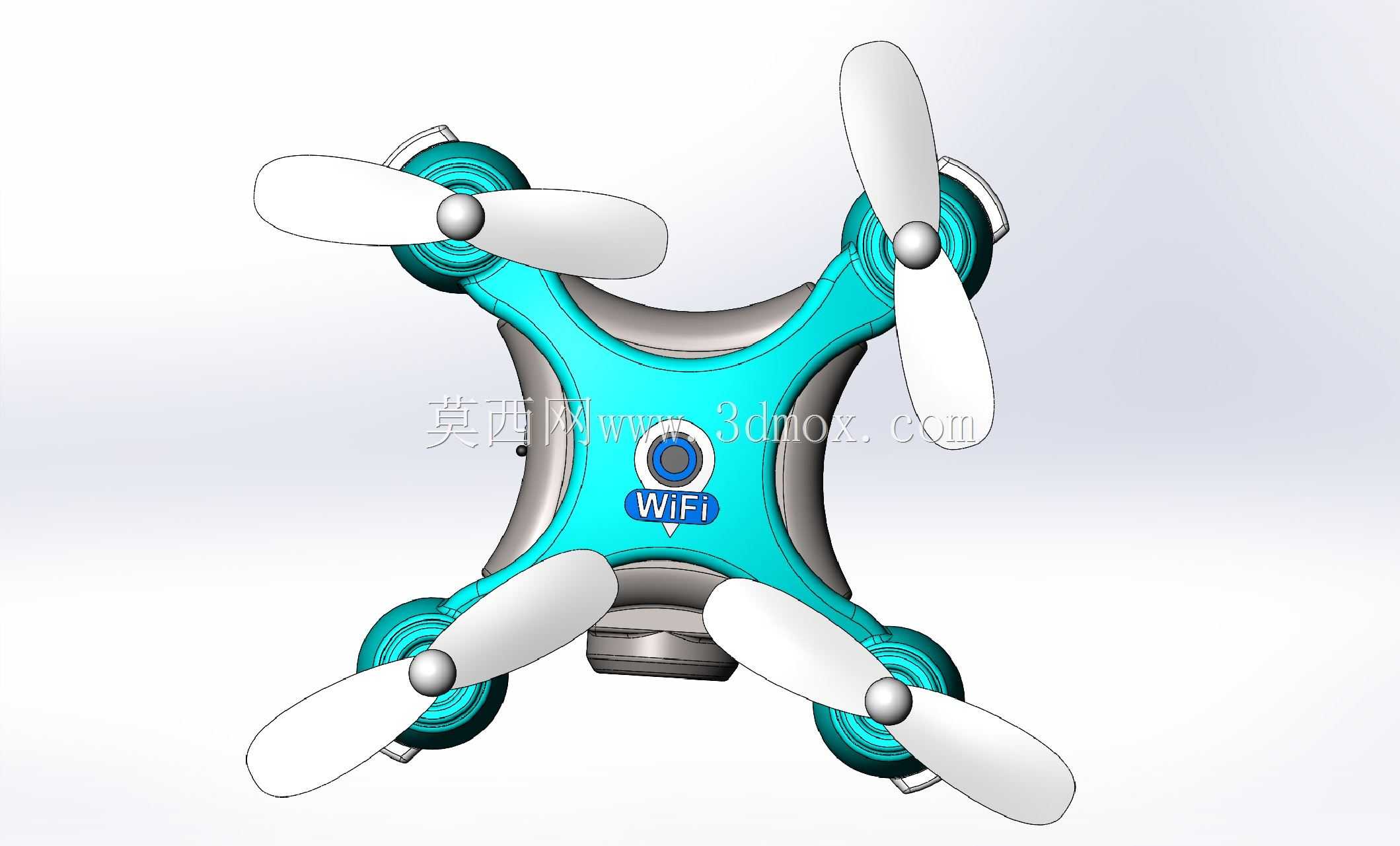

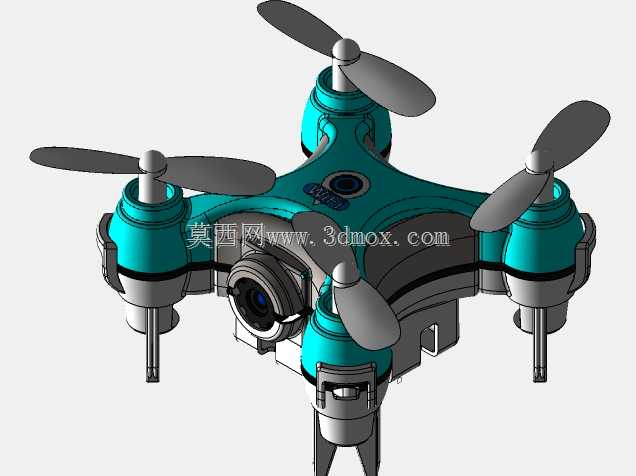

　　避免震动传递到中心舱内的摄像模块导致画面模糊。中心机身的前部集成了摄像模块安装位，安装腔的尺寸边界匹配常用的微型CMOS摄像头模组，镜头前方预留了透明护罩的安装卡槽，护罩与机身表面齐平，不会额外增加飞行风阻。摄像模块后方是核心控制板的安装区域，舱内预留了布线槽位，电源、信号、摄像模块的连接线可以顺着槽位排布，避免飞行过程中线材晃动干扰旋翼转动。机身上表面的WiFi标识区域，是内置WiFi图传模块的天线布设位置，该区域没有做金属镀层遮挡，保证图传信号的稳定传输，天线与控制板的连接座采用卡扣式固定，日常维护拆解时不需要反复焊接，降低维修难度。机身下部预留了电池仓的安装空间，仓盖采用滑扣式固定结构，不需要额外工具就能完成电池更换，

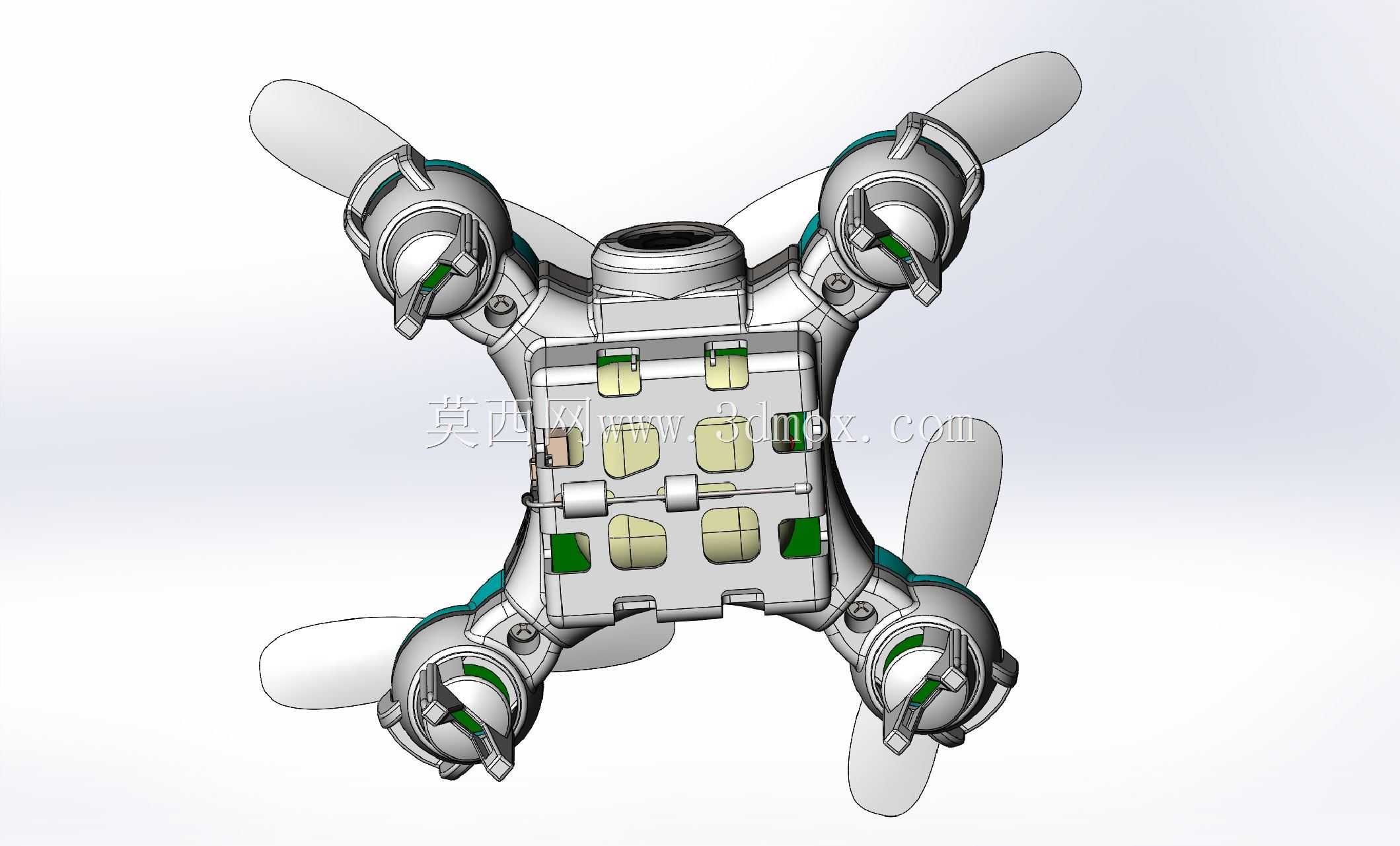

　　电池仓的尺寸边界匹配常用的3.7V微型锂电池，仓体内部做了限位筋，避免飞行过程中电池移位影响整机重心。起落架采用与机臂一体化的细支脚结构，四个支脚的长度统一，落地时能保证整机水平，支脚末端做了圆弧过渡，不会刮蹭接触平面，同时支脚的高度刚好让前置摄像头在落地时不会接触地面，避免镜头磨损。旋翼采用两叶式轻量化设计，每个旋翼的安装孔位匹配电机轴的标准直径，旋翼与电机轴之间预留了紧配安装余量，不需要额外螺丝固定就能保证转动时不打滑，同时相邻旋翼的转动平面预留了足够的安全间隙，高速转动时不会出现打桨问题。整机的外形尺寸控制在掌心大小，对角线旋翼展开后的总尺寸不超过12厘米，收纳时不需要拆卸旋翼，能直接放入小型收纳盒中携带。

　　结构设计时充分考虑了微型飞行器的重量控制，所有非受力区域的壁厚都做了均匀减薄，受力区域比如电机座、起落架衔接处、电池仓卡扣位置做了局部加厚，既保证整体结构强度，又尽可能降低整机自重，提升续航表现。机身表面的曲面过渡全部采用顺滑圆弧处理，没有突兀的直角结构，能有效降低飞行过程中的风阻，同时也能减少碰撞时的应力集中，轻微磕碰时不容易出现结构断裂。从装配逻辑来看，整机分为上壳、下壳两个主要结构件，上下壳之间采用定位柱加卡扣的固定方式，只需要在电池仓内部预留两颗小螺丝的安装位就能完成整体固定，装配工序简单，适合批量生产组装。每个机臂的上表面都做了微小的标识区分，方便用户快速识别正反旋翼的安装位置，避免装反旋翼导致飞行器无法正常起飞。摄像模块的安装位做了角度微调的冗余空间，用户可以根据实际拍摄需求小幅调整镜头的俯仰角度，不需要额外拆解机身就能完成调节。
